Problema conexión internos Blackstar ht stage 60 urgente!

Hola buenas os comento, el otro dia desenchufe los bafles internos del combo por accidente de su toma y ahora no se donde deven ir, he estado mirando el manual pero no consigo entender donde van los del cajon interno por temas de ohmiaje que no entiendo.

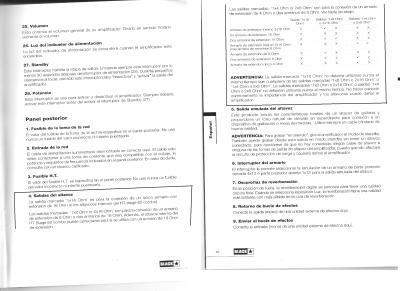

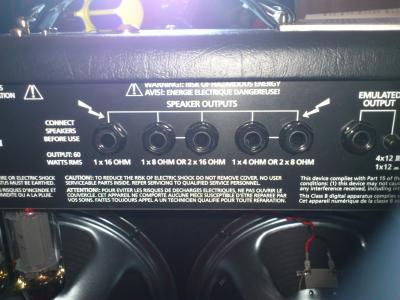

Os adjunto una foto del manual y otra de la trasera del ampli aver si me podeis ayudar.

Archivos adjuntos ( para descargar)

OFERTAS EN TIENDAS Ver todas

-7%

Harley Benton SC‑Custom III Active VBK

298 €

Ver oferta
-14%

Harley Benton Fusion-T HH EB OCT

299 €

Ver oferta
-24%

Rockboard Power MOD 75

151 €

Ver oferta

SEGUNDA MANO EN MERCASONIC Ver todo

LTD VB EC-1000 Deluxe mejorada

900 €

Ver
Ibanez DN500 con estuche Cibeles

300 €

Ver
Blade R4 Levinson 1990 / Video

920 €

Ver

¿Tienes equipo que ya no usas? Véndelo en Mercasonic

Hola.

Tienes que conectarlos en la salida de 1 x 16 Ohm. En el manual te lo pone claramente:

" La salida marcada "1 x 16 Ohm" es para la conexión de un único armario con extensión de 16 Ohm (o para los altavoces internos del HT stage 60 Combo).Saludos.

el tema es que en la tabla señala para el cajon interno la de 1 x 8 ohmios

mira la impedancia de los altavoces

Son unos celestion seventy 80 me parece, en cada uno pone 16 ohmios

Tienes razón con lo de la tabla. Seguro que hay un error tipográfico. O es que a lo mejor hay ese mismo combo en versión de un solo altavoz. En cualquier caso, comprueba que tienes los dos altavoces de 16 Ohm conectados de manaera que los dos positivos vayan juntos y los dos negativos también vayan juntos, así tienes una impedancia total de 8 Ohm y por tanto deberás conectarlo en la salida marcada como " 1 X 8 or 2 X 16 Ohm".
Espero que esto te sirva. Un saludo.

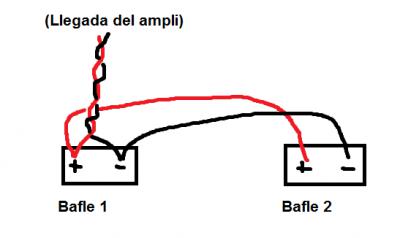

pues mira en un altavoz tienes el positivo y el negativo, y de ese al otro igual

Archivos adjuntos ( para descargar)

que debo hacer?

ponlo en la de 1x8ohm

Exacto.

Tal como te señale antes: en la de " 1 X 8 or 2 X 16 Ohm ".

Saludos.
