CAPITULO 2: "Preparacion de la Madera (Wood Preparation)"
Bueno despues de unas cuantas semanas , unas 3 semanas que he estado parado por temas varios (entre ellos unos mastiles de strato con arce flameado tostado que estan cremosos cremosones), volvemos a la carga con fuerza. He de decir que realmente hice esto hace tiempo lo que pasa es que no habia subido el post, pero digamos que un poco para mantener el avance y el GAS! vamos a subir esto, que no es demasiado gaseante ya que no vemos aun forma de guitarra ni mastil pero bueno , algo es algo... en fin que me enrollo demasiado... xD
La tapa que en el Capitulo 0 la presentamos, tiene unos 7,3mm de grueso aproximadamente y ya esta regruesada, esta digamos lista para una lija y encolar... entonces el cuerpo va a ir aproximadamente a 40mm de grueso hemos intentado dejar el cuerpo regruesado para lo justo, luego pensandolo y tal tal vez me pase de justo... pero bueno...
Parte Izquierda del cuerpo de dos piezas
Wood prep by Fernando Mora, en Flickr
Parte derecha del cuerpo de dos piezas
Wood prep by Fernando Mora, en Flickr
Bloque de Mastil
Wood prep by Fernando Mora, en Flickr

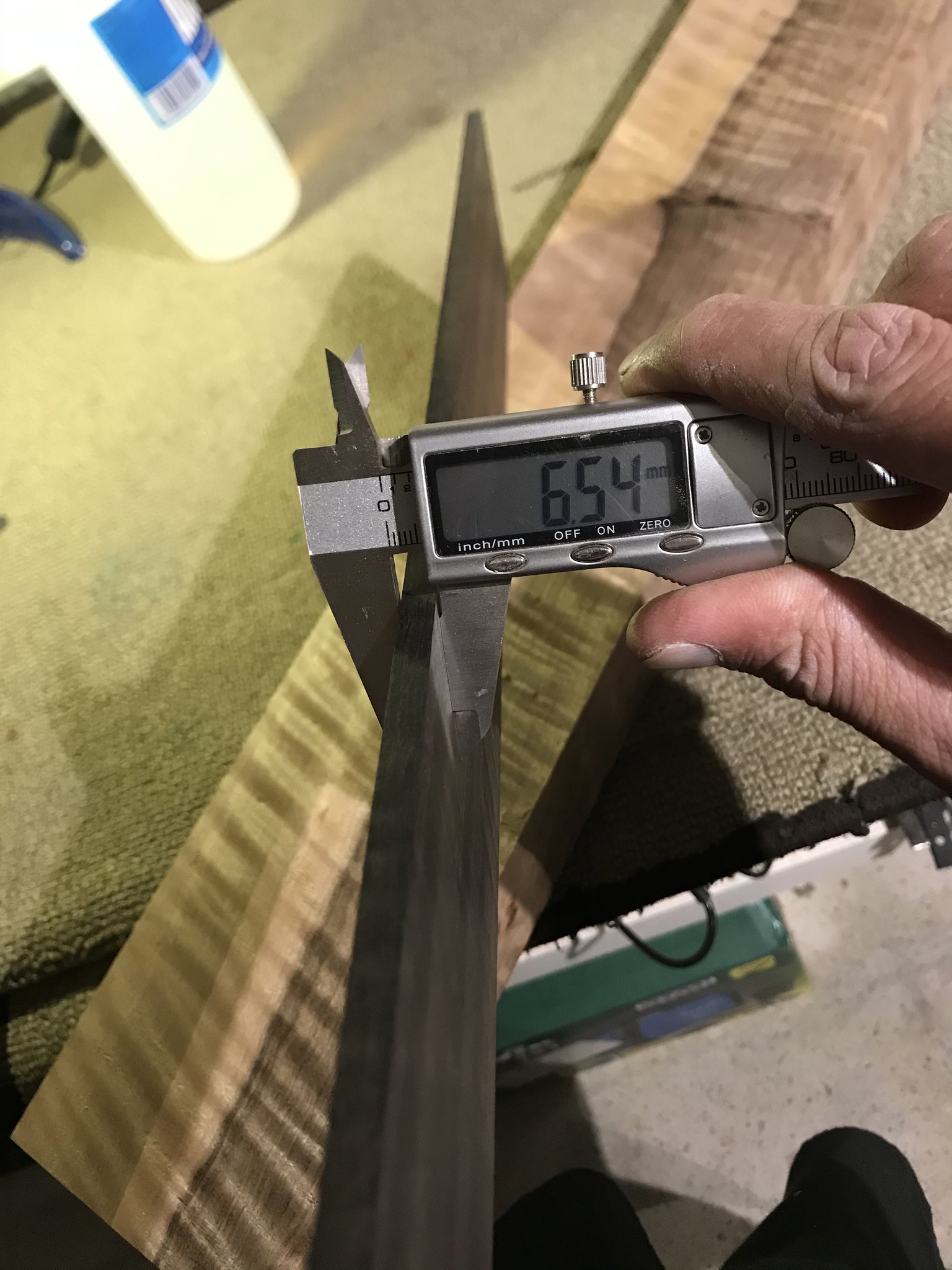

Diapason
Wood prep by Fernando Mora, en Flickr
Encolado del cuerpo, Union de las 2 piezas
Wood prep by Fernando Mora, en Flickr
Wood prep by Fernando Mora, en Flickr
Wood prep by Fernando Mora, en Flickr
24 Horas despues, con lija 120
Parte Trasera
Wood prep by Fernando Mora, en Flickr
Parte Delantera
Wood prep by Fernando Mora, en Flickr

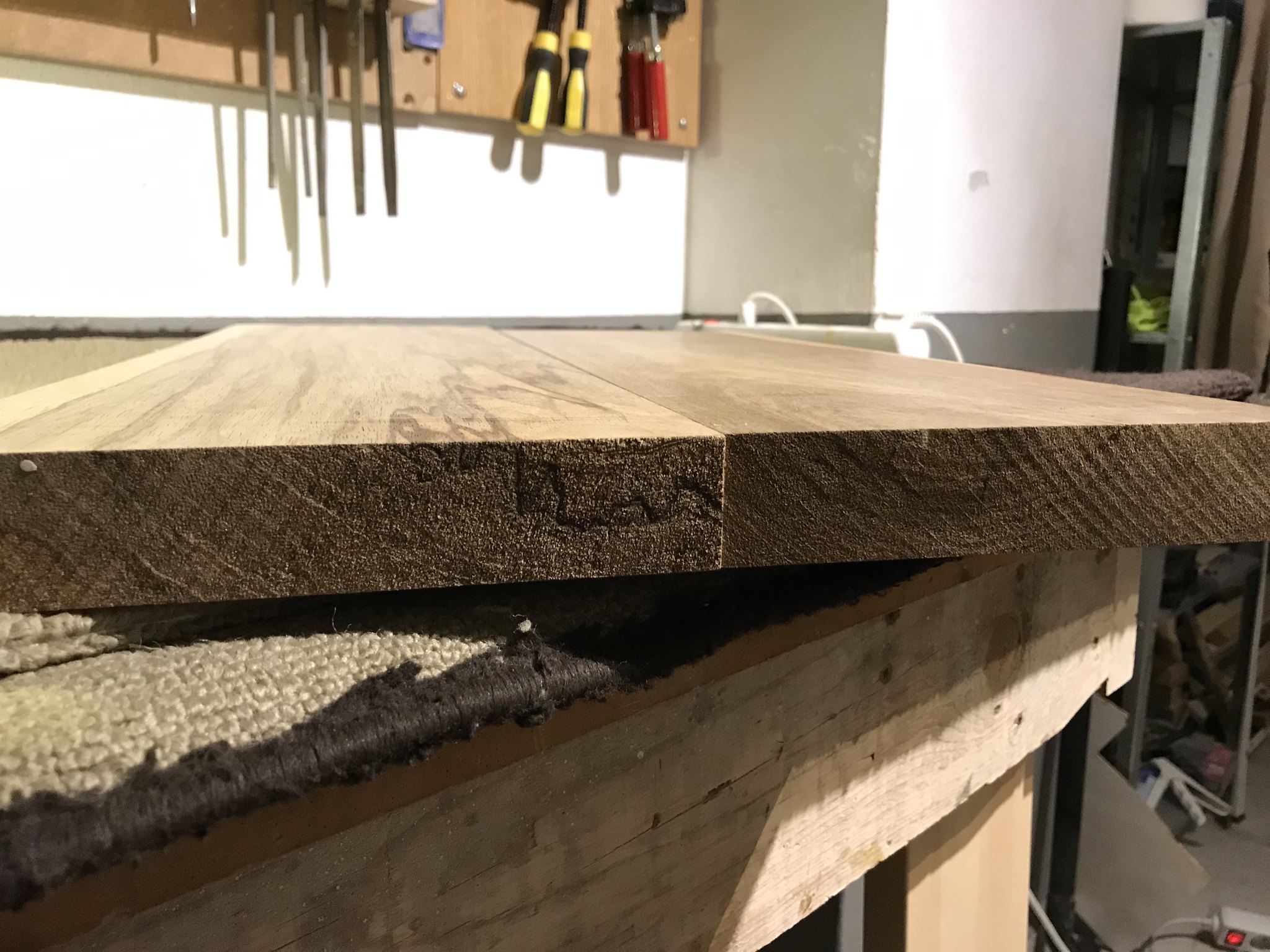

Union de los dos cuerpos
Wood prep by Fernando Mora, en Flickr
Mastil y diapason regruesados
Wood prep by Fernando Mora, en Flickr
Pues de momento este es el avance que tenemos... alguna cosita mas hay jaja! pero ya creo que lo dejamos para el siguiente episodio... que estara lleno y cargado de GAS!!
Avance: En el proximo episodio veremos ya la tapita cortada, el encolado de la tapa al cuerpo, el corte del mastil, del diapason, etc... todo digamos el "mecanizado"
Un saludo y de nuevo gracias por el apoyo!
Bueno despues de unas cuantas semanas , unas 3 semanas que he estado parado por temas varios (entre ellos unos mastiles de strato con arce flameado tostado que estan cremosos cremosones), volvemos a la carga con fuerza. He de decir que realmente hice esto hace tiempo lo que pasa es que no habia subido el post, pero digamos que un poco para mantener el avance y el GAS! vamos a subir esto, que no es demasiado gaseante ya que no vemos aun forma de guitarra ni mastil pero bueno , algo es algo... en fin que me enrollo demasiado... xD
La tapa que en el Capitulo 0 la presentamos, tiene unos 7,3mm de grueso aproximadamente y ya esta regruesada, esta digamos lista para una lija y encolar... entonces el cuerpo va a ir aproximadamente a 40mm de grueso hemos intentado dejar el cuerpo regruesado para lo justo, luego pensandolo y tal tal vez me pase de justo... pero bueno...
Parte Izquierda del cuerpo de dos piezas
Wood prep by Fernando Mora, en FlickrParte derecha del cuerpo de dos piezas
Wood prep by Fernando Mora, en FlickrBloque de Mastil
Wood prep by Fernando Mora, en FlickrDiapason
Wood prep by Fernando Mora, en FlickrEncolado del cuerpo, Union de las 2 piezas
Wood prep by Fernando Mora, en Flickr
Wood prep by Fernando Mora, en Flickr
Wood prep by Fernando Mora, en Flickr24 Horas despues, con lija 120
Parte Trasera
Wood prep by Fernando Mora, en FlickrParte Delantera
Wood prep by Fernando Mora, en FlickrUnion de los dos cuerpos
Wood prep by Fernando Mora, en FlickrMastil y diapason regruesados
Wood prep by Fernando Mora, en FlickrPues de momento este es el avance que tenemos... alguna cosita mas hay jaja! pero ya creo que lo dejamos para el siguiente episodio... que estara lleno y cargado de GAS!!
Avance: En el proximo episodio veremos ya la tapita cortada, el encolado de la tapa al cuerpo, el corte del mastil, del diapason, etc... todo digamos el "mecanizado"
Un saludo y de nuevo gracias por el apoyo!
CAPITULO 3: Construccion del Mastil
Muy buenas de nuevo, tras un par de semanas de curro, y estar malito he podido avanzar... no he podido avanzar mas esta semana porque estoy malito (nada de coronavirus afortunadamente) , estoy en casita de reposo, la salud es lo primero familia!!
Me gusta subir las cosas por capitulos, he hecho algun avance mas pero prefiero separar los posts.... Aqui os enseño los avances del mastil
Cortamos diapason, haciendole su ranurado para los trastes y su inlay
Neck build by Fernando Mora, en Flickr
Luego le ponemos sus santos "Side Dots" que sin ellos no somos nadie !
Neck build by Fernando Mora, en Flickr
Luego cortamos el Inlay y se lo ponemos. El inlay me costo unas 5 fresas, resulta que primero use una fresa de 2mm y era impresionante como se ponia al rojo vivo la fresa y no cortaba el material (El inlay es de madreperla), luego cambie a una fresa de 0.6mm (la misma que uso para el ranurado de trastes) y bajando la velocidad de avance se corto genial, ademas de que encajo perfecto y no es por nada pero creo que quedo CREMOTEEEEEE!!
Neck build by Fernando Mora, en Flickr
Neck build by Fernando Mora, en Flickr
Ahora Pasamos a radiar el diapason y a pulirlo
Neck build by Fernando Mora, en Flickr
Neck build by Fernando Mora, en Flickr
Ya cuando tenemos el diapason CREMOTE! nos ponemos con el mastilaco y tras mucha escofina y lija queda algo como asi
Neck build by Fernando Mora, en Flickr
Y ya lo dejamos encolando para pasar a la fase de entrastado...
Neck build by Fernando Mora, en Flickr
Pues nada Señores, la verdad que creo que esta quedando un proyecto muy chulo y muy bonito, espero que el dueño que es lo mas importante quede satisfecho y que a todos vosotros os guste el trabajo!
Espero recuperarme pronto porque la verdad tengo muchas ganas de seguir trabajando en este proyecto, pero bueno sin recuperarme no es buena idea ponerme a trabajar con madera, serrin, etc...
Un gran saludo y hasta la proxima...
Muy buenas de nuevo, tras un par de semanas de curro, y estar malito he podido avanzar... no he podido avanzar mas esta semana porque estoy malito (nada de coronavirus afortunadamente) , estoy en casita de reposo, la salud es lo primero familia!!
Me gusta subir las cosas por capitulos, he hecho algun avance mas pero prefiero separar los posts.... Aqui os enseño los avances del mastil
Cortamos diapason, haciendole su ranurado para los trastes y su inlay
Neck build by Fernando Mora, en FlickrLuego le ponemos sus santos "Side Dots" que sin ellos no somos nadie !
Neck build by Fernando Mora, en FlickrLuego cortamos el Inlay y se lo ponemos. El inlay me costo unas 5 fresas, resulta que primero use una fresa de 2mm y era impresionante como se ponia al rojo vivo la fresa y no cortaba el material (El inlay es de madreperla), luego cambie a una fresa de 0.6mm (la misma que uso para el ranurado de trastes) y bajando la velocidad de avance se corto genial, ademas de que encajo perfecto y no es por nada pero creo que quedo CREMOTEEEEEE!!
Neck build by Fernando Mora, en Flickr
Neck build by Fernando Mora, en FlickrAhora Pasamos a radiar el diapason y a pulirlo
Neck build by Fernando Mora, en Flickr
Neck build by Fernando Mora, en FlickrYa cuando tenemos el diapason CREMOTE! nos ponemos con el mastilaco y tras mucha escofina y lija queda algo como asi
Neck build by Fernando Mora, en FlickrY ya lo dejamos encolando para pasar a la fase de entrastado...
Neck build by Fernando Mora, en FlickrPues nada Señores, la verdad que creo que esta quedando un proyecto muy chulo y muy bonito, espero que el dueño que es lo mas importante quede satisfecho y que a todos vosotros os guste el trabajo!
Espero recuperarme pronto porque la verdad tengo muchas ganas de seguir trabajando en este proyecto, pero bueno sin recuperarme no es buena idea ponerme a trabajar con madera, serrin, etc...
Un gran saludo y hasta la proxima...
CAPITULO 4: Construccion del Cuerpo
Muy buenas gente por aqui de nuevo! La verdad es que esto del Confinamiento me tiene reventado sobre todo porque el taller lo tengo en casa de mi vieja y claro, no puedo trasladarme hasta alli ... honestamente estas fotos y esto lo hice mucho antes... pero bueno no se porque de tonto no lo subi la verdad... probablemente queria que ya estuviese perfectamente listo el cuerpo, luego el mastil y demas ... en fin... sin mas mierdens aqui os traigo los avances en el cuerpo, honestamente me falta lijar un poco los bordes de la Pala del mastil, hacer el inlay y encolar el mastil al cuerpo para dar el acabado (tru oil y cera) y montar.... en fin, habra que esperar a ver cuando levantan este MALDITO confinamiento...
Con el cuerpo regruesado, encolado y listo, como veis primero hacemos unos "pin holes" o agujeros pibotes guias, como los querais llamar, para poder dar vuelta al cuerpo y hacer las cavidades traseras pertinentes, y tener centrado el cuerpo...
Cortamos la tapita para quitarnos el sobrante , ademas de que ese sobrante de tapa va a ser la tapa trasera de la electronica (de mango rizado) y encolamos la tapa al cuerpofen!!
DC Gamble Body by Fernando Mora, en Flickr
Hacemos todos los mecanizados de la parte frontal y simplemente para ver como se va viendo presento (foto nefasta la verdad xD )
DC Gamble Body by Fernando Mora, en Flickr
Una vez hecho todo... aqui hay fotechus ...
DC Gamble Body by Fernando Mora, en Flickr
DC Gamble Body by Fernando Mora, en Flickr
EHhhhhhhhhhhhhhhhh a que mola ese "rayo" en la parte trasera del cuerpo... la verdad que la Black Limba mola mucho
DC Gamble Body by Fernando Mora, en Flickr
Bueno y ya con el binding puesto...
DC Gamble Body by Fernando Mora, en Flickr
DC Gamble Body by Fernando Mora, en Flickr
Probando como esta el encaje del mastil con el cuerpo : "PRETTY TIGHT MAN"
DC Gamble Body by Fernando Mora, en Flickr
por eso me gusta hacer primero el mastil y luego el cuerpo... aunque ver la forma ya precortada y tal es muy gaseante, prefiero comenzar con mastil porque asi el mastil va "reposando" o asentandose de cuando le hacemos los cortes, los mecanizados, el encolado del diapa, el entrastado... etc , etc... digamos le damos tiempo para que se estabilice, si hacemos el cuerpo primero y luego el mastil, vamos a querer montar de una vez , el gas nos va a invadir... En fin...
Aqui estoy probando el "neck break angle" o angulo del mastil respecto al cuerpo, se aprecia la caida que tiene el diapa respecto al cuerpo...
DC Gamble Body by Fernando Mora, en Flickr
bueno mis queridos amigos! de momento esto es todo, no puedo decir que pronto, porque oficialmente hasta el 26 de Abril seguimos confinados, y probablemente lo alarguen 15 dias mas asi que nos vamos a mediados de Mayo... en fin, un puto infierno...
Nada desearos lo mejor, cuidaros mucho y a vuestras familias, que esteis bien y espero que disfruteis el POST...
COMENTAR!! a ver si entre todos nos animamos un poco!! vengga un abrazo a todos!
Muy buenas gente por aqui de nuevo! La verdad es que esto del Confinamiento me tiene reventado sobre todo porque el taller lo tengo en casa de mi vieja y claro, no puedo trasladarme hasta alli ... honestamente estas fotos y esto lo hice mucho antes... pero bueno no se porque de tonto no lo subi la verdad... probablemente queria que ya estuviese perfectamente listo el cuerpo, luego el mastil y demas ... en fin... sin mas mierdens aqui os traigo los avances en el cuerpo, honestamente me falta lijar un poco los bordes de la Pala del mastil, hacer el inlay y encolar el mastil al cuerpo para dar el acabado (tru oil y cera) y montar.... en fin, habra que esperar a ver cuando levantan este MALDITO confinamiento...
Con el cuerpo regruesado, encolado y listo, como veis primero hacemos unos "pin holes" o agujeros pibotes guias, como los querais llamar, para poder dar vuelta al cuerpo y hacer las cavidades traseras pertinentes, y tener centrado el cuerpo...
Cortamos la tapita para quitarnos el sobrante , ademas de que ese sobrante de tapa va a ser la tapa trasera de la electronica (de mango rizado) y encolamos la tapa al cuerpofen!!
DC Gamble Body by Fernando Mora, en FlickrHacemos todos los mecanizados de la parte frontal y simplemente para ver como se va viendo presento (foto nefasta la verdad xD )
DC Gamble Body by Fernando Mora, en FlickrUna vez hecho todo... aqui hay fotechus ...
DC Gamble Body by Fernando Mora, en Flickr
DC Gamble Body by Fernando Mora, en FlickrEHhhhhhhhhhhhhhhhh a que mola ese "rayo" en la parte trasera del cuerpo... la verdad que la Black Limba mola mucho
DC Gamble Body by Fernando Mora, en FlickrBueno y ya con el binding puesto...
DC Gamble Body by Fernando Mora, en Flickr
DC Gamble Body by Fernando Mora, en FlickrProbando como esta el encaje del mastil con el cuerpo : "PRETTY TIGHT MAN"
DC Gamble Body by Fernando Mora, en Flickrpor eso me gusta hacer primero el mastil y luego el cuerpo... aunque ver la forma ya precortada y tal es muy gaseante, prefiero comenzar con mastil porque asi el mastil va "reposando" o asentandose de cuando le hacemos los cortes, los mecanizados, el encolado del diapa, el entrastado... etc , etc... digamos le damos tiempo para que se estabilice, si hacemos el cuerpo primero y luego el mastil, vamos a querer montar de una vez , el gas nos va a invadir... En fin...
Aqui estoy probando el "neck break angle" o angulo del mastil respecto al cuerpo, se aprecia la caida que tiene el diapa respecto al cuerpo...
DC Gamble Body by Fernando Mora, en Flickrbueno mis queridos amigos! de momento esto es todo, no puedo decir que pronto, porque oficialmente hasta el 26 de Abril seguimos confinados, y probablemente lo alarguen 15 dias mas asi que nos vamos a mediados de Mayo... en fin, un puto infierno...
Nada desearos lo mejor, cuidaros mucho y a vuestras familias, que esteis bien y espero que disfruteis el POST...
COMENTAR!! a ver si entre todos nos animamos un poco!! vengga un abrazo a todos!
