Primer Encargo: Doble Cut Estilo Gamble Guitars

ferchomoraband
#1 por ferchomoraband el 30/01/2020

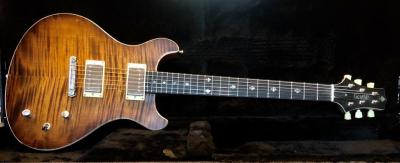

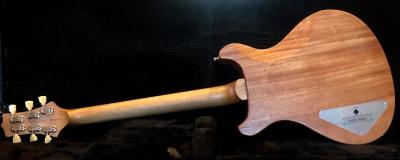

Muy buenas foreros, estoy muy contento de abrir y comenzar ese hilo que va a consistir en el seguimiento del proceso de construccion de una guitarra electrica. Se trata de una guitarra doble cut al estilo de Gamble Guitars, modelo Miss G (una marca de un luthier aleman de altisima calidad y modelos yo diria que bastante originales).

No es una copia , digamos que esta basada, las dimensiones no son exactamente iguales en primer lugar porque no tenemos el plano y hemos hecho nosotros el diseño en autocad, la pala si podriamos decir que es muy parecida, pero bueno aqui el cliente manda! jaja

Tengo algun hilo abierto, y bueno me presento:
Me llamo Fernando, soy Ing Electronico y Automatizacion Industrial, estudie en la UPM (universidad politecnica de madrid), en la facultad de ingenieria tecnica en Embajadores. Lo he comentado muchisimas veces que no soy ningun luthier experto, yo me dedico a otras cosas, trabajo en una empresa y me dedico a programar y modelas sistemas aeronauticos para simuladores Full Flight (las cabinas estas super molonas donde entrenan los pilotos). Tengo Actualmente 29 años y simplemente he sido un amante de las guitarras electricas y para mi proyecto final de carrera decidi construirme una Fresadora CNC, para presentarla como proyecto final de carrera (obtuve un 10 =).. ) y posteriormente que me sirviese para construir guitarras y piezas.

En fin... despues de esta chapa impresionante... vamos un poco con la construccion... ire subiendo fotos de todo para poner al tanto a la gente interesada y bueno quien sabe si alguien se anima a hacer algun encargo. Lo ire haciendo por capitulos e ire subiendo fotos , intentare seguir el proceso con fotos para que no se pierdan detalles.

Un gran Saludo!!
Archivos adjuntos ( para descargar)
Subir
4
Atemsartatem
#2 por Atemsartatem el 30/01/2020
Aquí presente!!!! pillo el primer sitio para ver como va quedando :enamorado:
Subir
1
tango
#3 por tango el 30/01/2020
Me interesa muchísimo. Vamos a ir viendo el resultado.
Subir
1
JMF
#4 por JMF el 30/01/2020
Viendo lo que hiciste con la Suhr, me apunto crack...
Subir
1
ferchomoraband
#5 por ferchomoraband el 31/01/2020
Bueno en primer lugar quiero dar las gracias a los primeros que os habeis interesado en el hilo, y muchas gracias por el apoyo ... #4 La verdad es que la suhr quedo bastante mierdens para mi autoexigencia jaja, bueno y tambien objetivamente se partio la tapa con lo cual MAL..!! jaja , esa la tengo pendiente de hacer un blackburst para disimular la cagada de la tapa pero bueno... eso es otro hilo y eso es otro tema aparte!
Subir
1
ferchomoraband
#6 por ferchomoraband el 31/01/2020
CAPITULO 0: INTRODUCCION

En este capitulo vamos a presentar nuestro proyecto, y digo nuestro por que me lo tomo de esa manera, quiero decir y perdonarme que me enrolle, la idea es estar en contacto en todo momento con mi "cliente" , esta persona que ha decidido confiar en mi, y bueno aprovechar de alimentar el foro simplemente porque me gusta esto, me apasiona y estoy aprendiendo , acepto criticas! ... en fin...

Vamos a presentar nuestro proyecto:

Como comente en la parte de arriba se trata de una guitarra inspirada en el modelo Miss G , que es un modelo doble cut de la marca alemana Gamble Guitars, no es exactamente igual dado que como comente se ha diseñado desde 0 el plano en autocad y bueno se diseña bajo las especificaciones indicadas.

Ahora vamos con lo que os interesa... SI SI Fernando, muy bien, pero que maderas, pastillas le vais a poner a vuestro proyecto... PUES AHI VA

Cuerpo:
-Cuerpo 2 Piezas BLACK LIMBA (Grosor 33-34mm)
-Tapa de Mango Rizado de 1 pieza (Grosor 6-7mm)
- Binding Ivory de 6mm de grueso y 2mm de ancho

Mastil:
-Mastil 1 Pieza de Nogal Flameado
-Pala Inclinacion de 12º
- Afinadores 3+3
- Grosor 1er traste 20mm
- Grosor Traste 12 22mm
- Angulo de union con cuerpo 2º

Diapason:
- Ebano Flameado (Grosor 6-6.5mm)
- Radio 12"
- Incustacion Traste 12 (A peticion del Cliente)
- Side Dots de Plastico Blanco

Hardware:
- Puente Wraparound TonePros AVT2G-C Dorado
- Cejuela Tusq XL Tipo Gibson de 43mm Blanca
- Afinadores Gotoh Locking Tuners Dorados 3+3
- Potenciometros CTS 500Kohm
- Condensador Orange Drop 0.022mF
- Botones Dorados para Volumen y Tono

Pastillas:
- Bare Knuckle P90 Posicion Mastil
- Bare Knuckle The Mule Posicion Puente

Acabado:
- Aceite Tru Oil y Cera

Bueno como podeis ver este proyecto es CREMITA PURA!! Maderas deliciosas y las pastillas como sabeis las bare knucle valen UNA PASTA!! yo honestamente nunca las he catado, pero seguro que suena brutal...

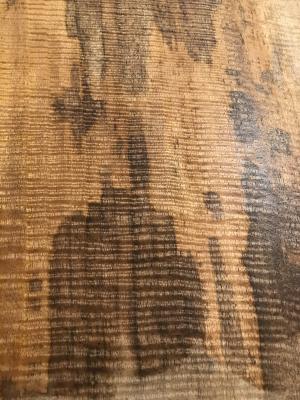

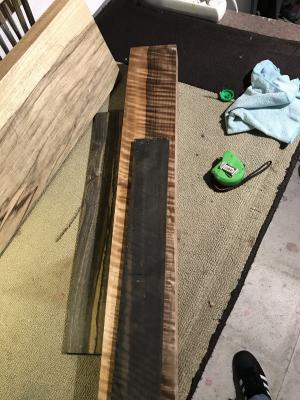

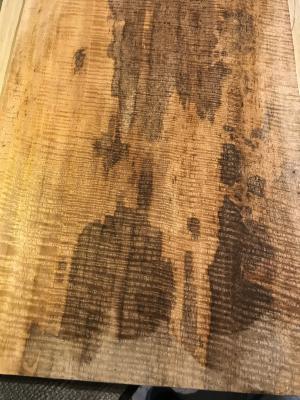

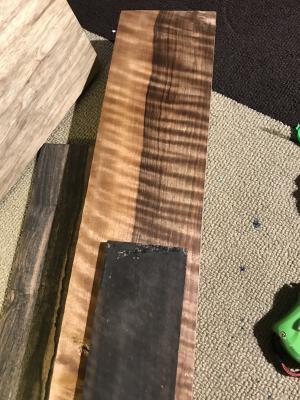

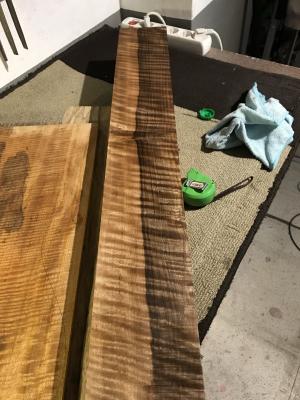

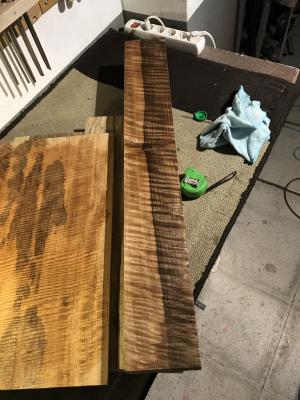

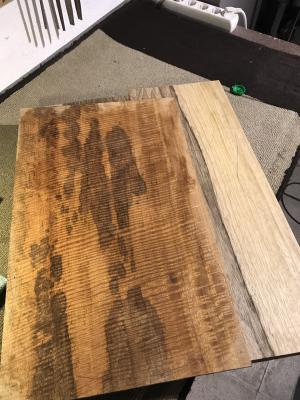

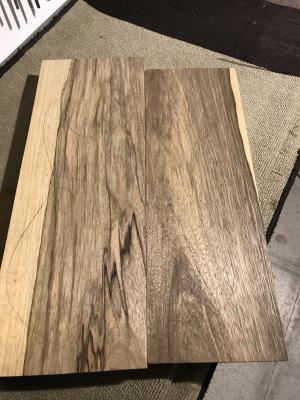

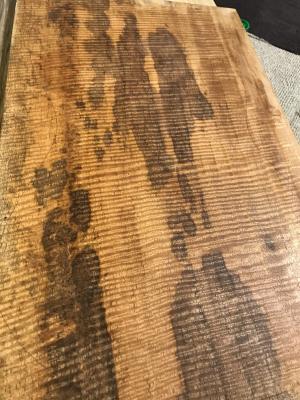

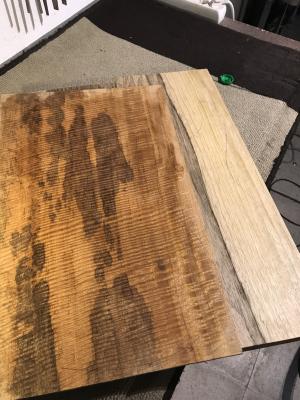

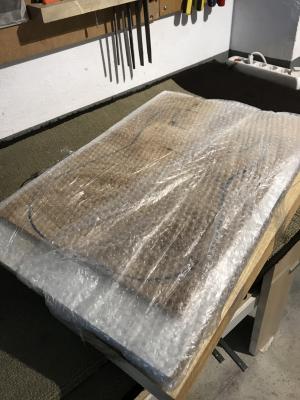

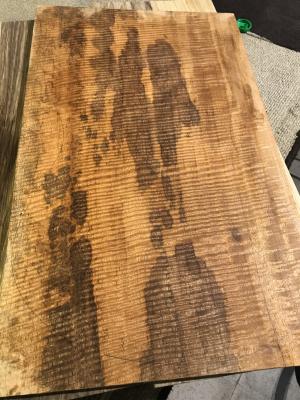

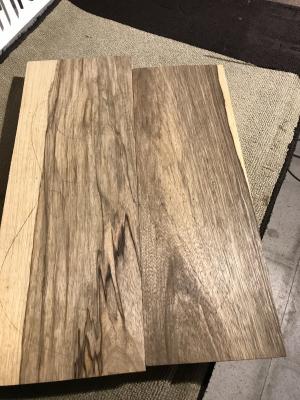

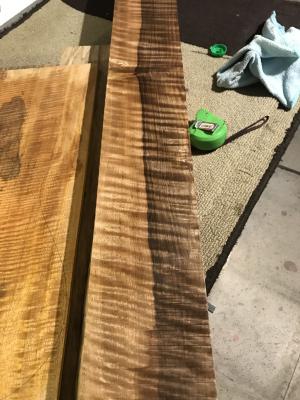

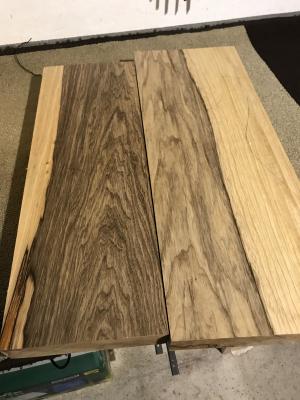

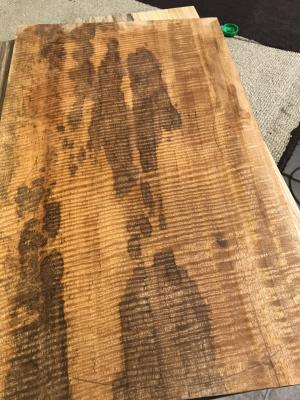

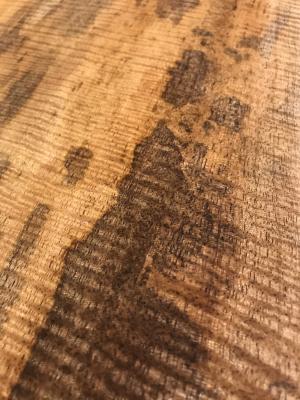

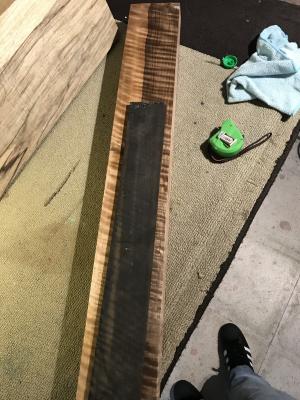

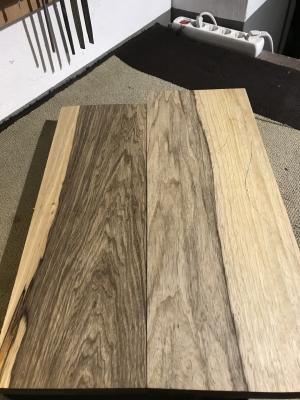

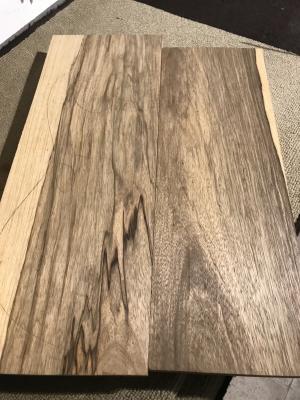

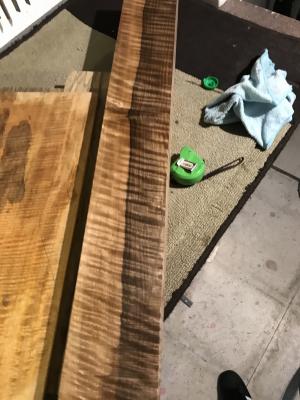

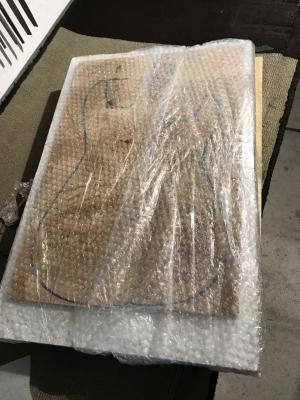

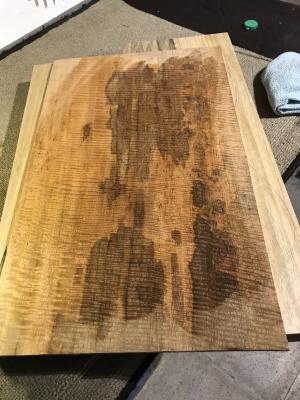

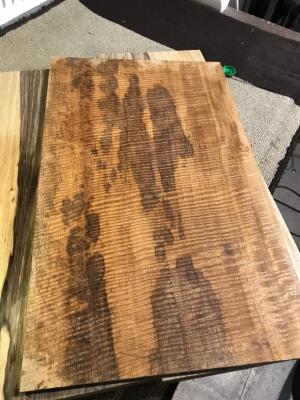

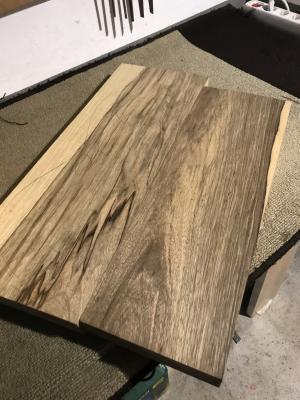

Aqui os dejo fotos de las maderas para ir abriendo el Apetito! Un saludo a todos!
Archivos adjuntos ( para descargar)
Subir
5
ferchomoraband
#7 por ferchomoraband el 31/01/2020
CAPITULO 1: DISEÑO CAD

Como sabeis, antes que ponernos a trabajar con maderas ni regruesar ni nada de nada, hay que diseñar, siempre diseñar, medir sobre plano, etc... Como nosotros no disponemos de plantillas, nosotros diseñamos y la Fresadora CNC es la que se va a encargar de hacer los cortes precisos pues en esta fase os presento los planos en CAD de la guitarra, tanto el Cuerpo como el mastil y Posteriormente os enseñare la simulacion.

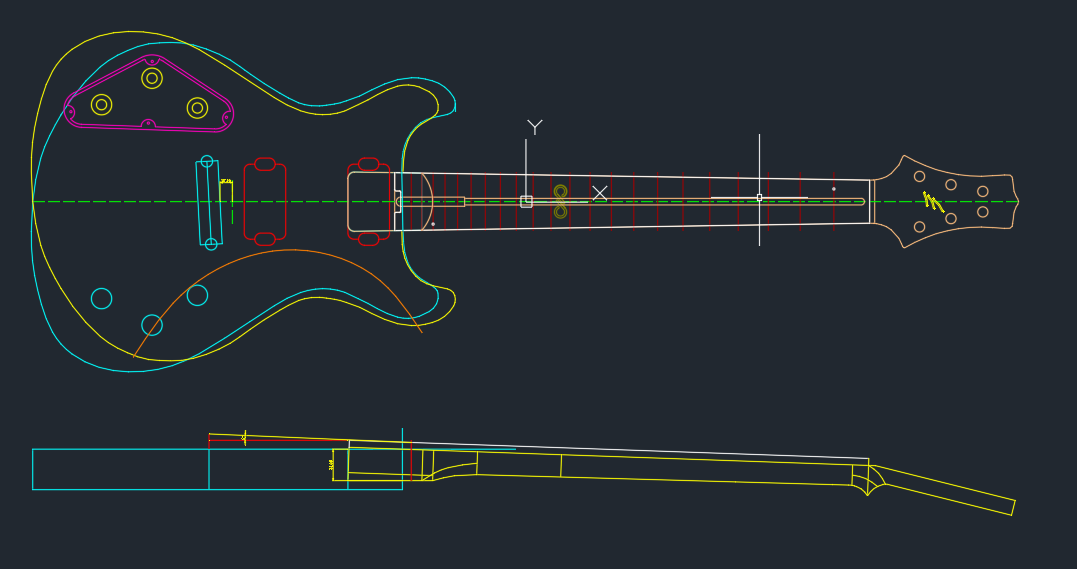

Plano completo de la Guitarra en frontal, con la vista lateral del angulo del mastil con respecto al cuerpo

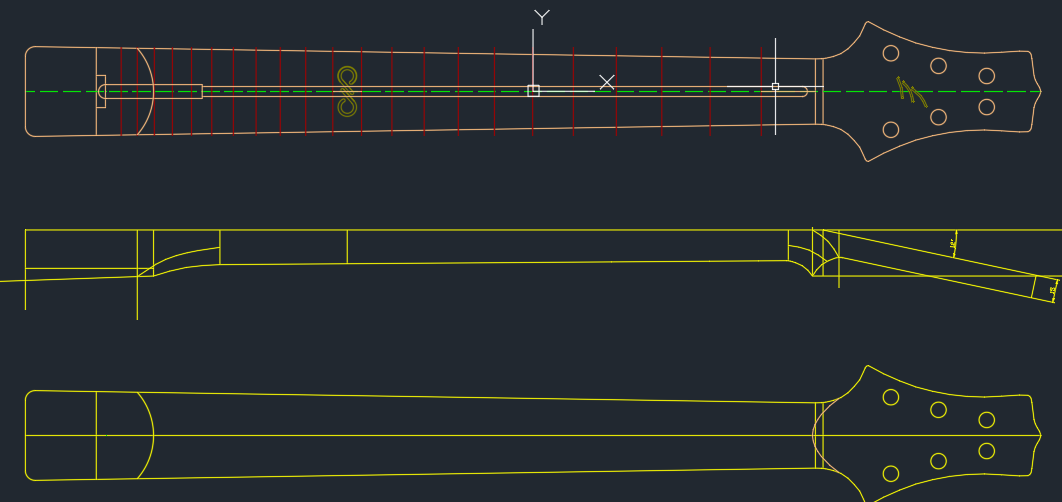

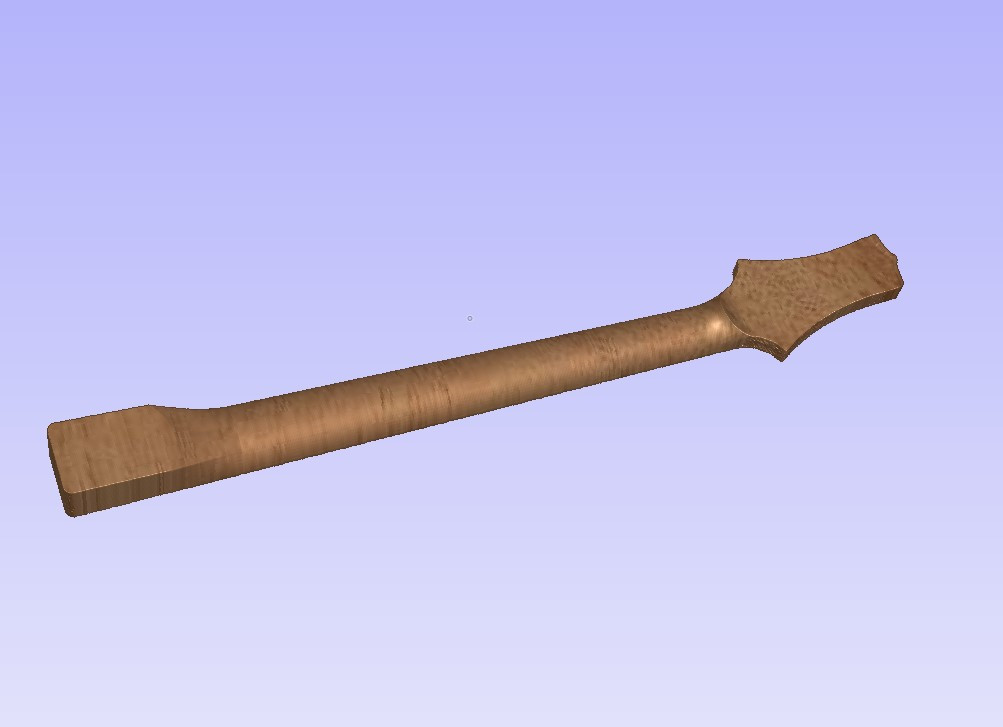

Plano del Mastil Completo

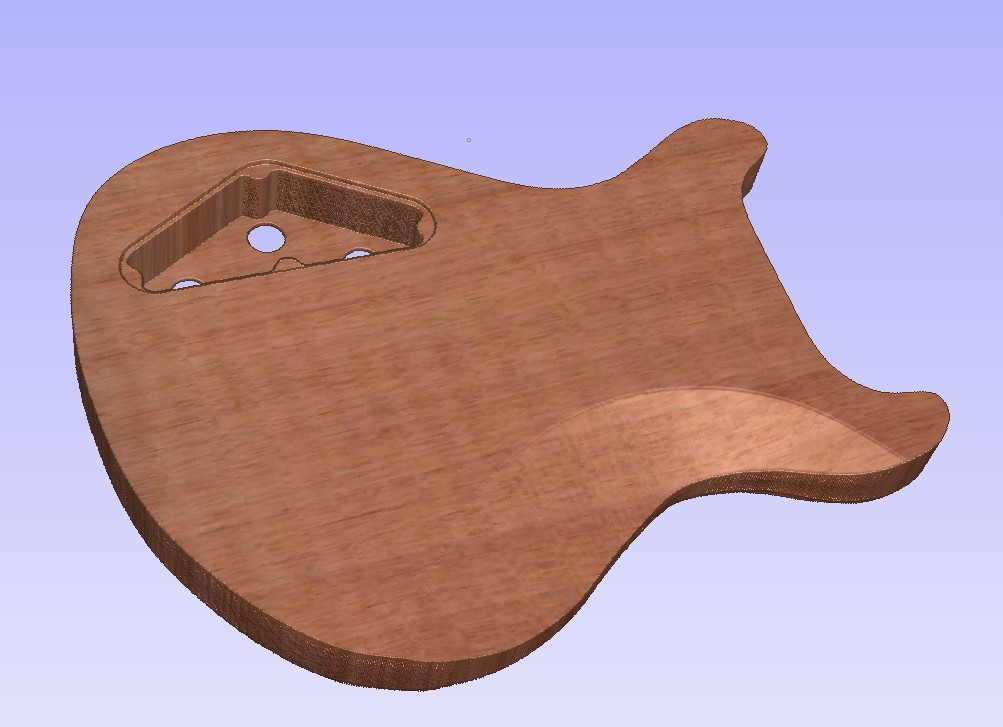

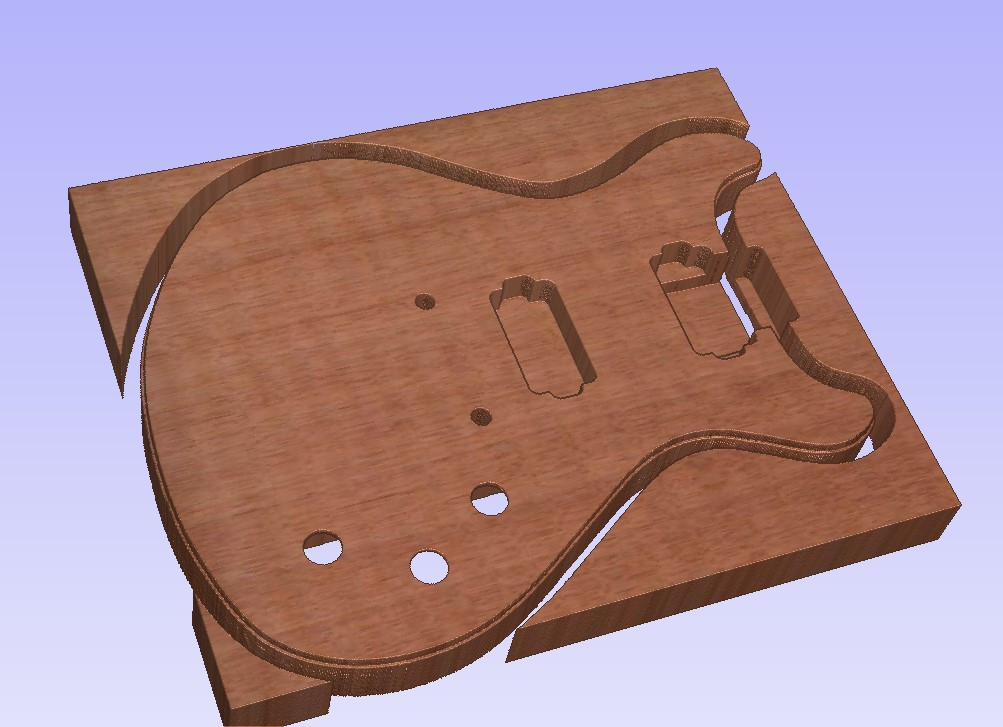

SIMULACION Corte del Cuerpo

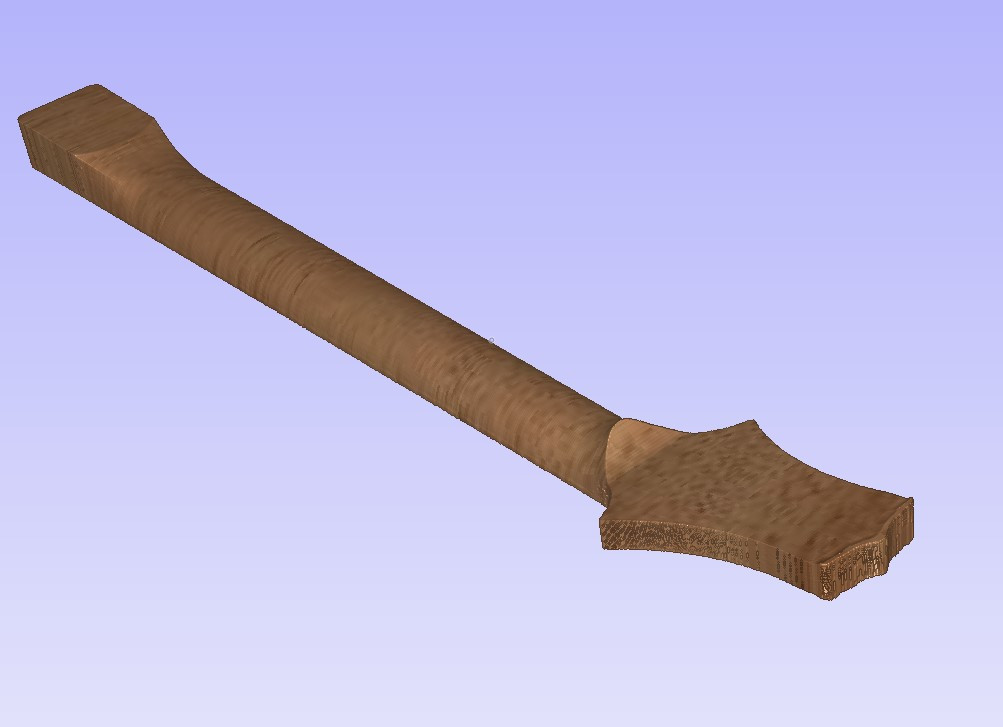

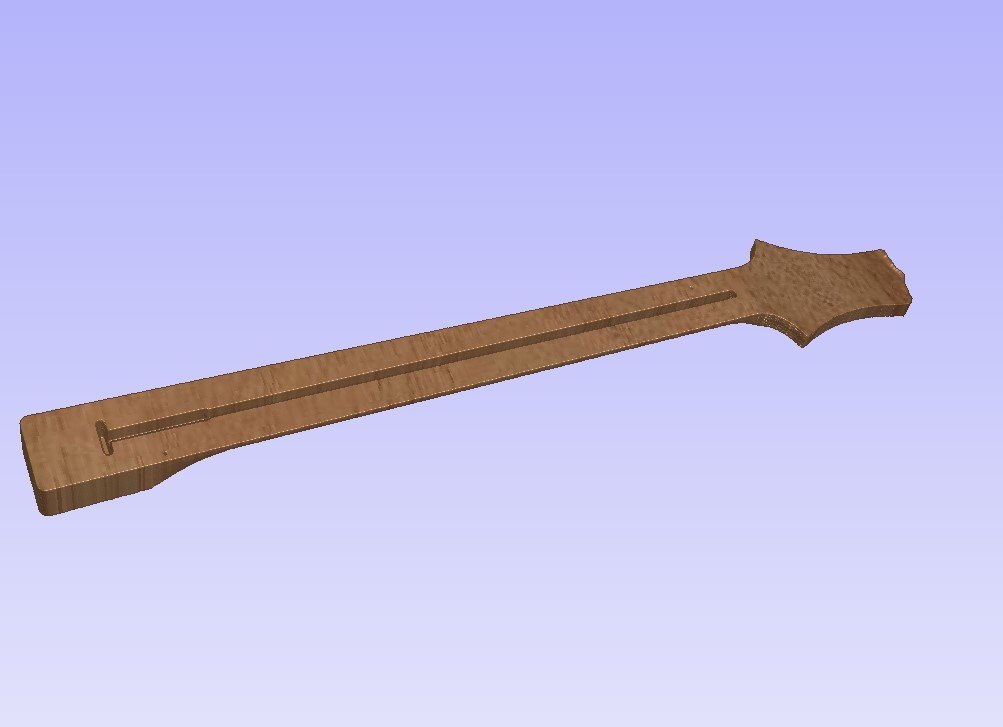

SIMULACION Corte Mastil

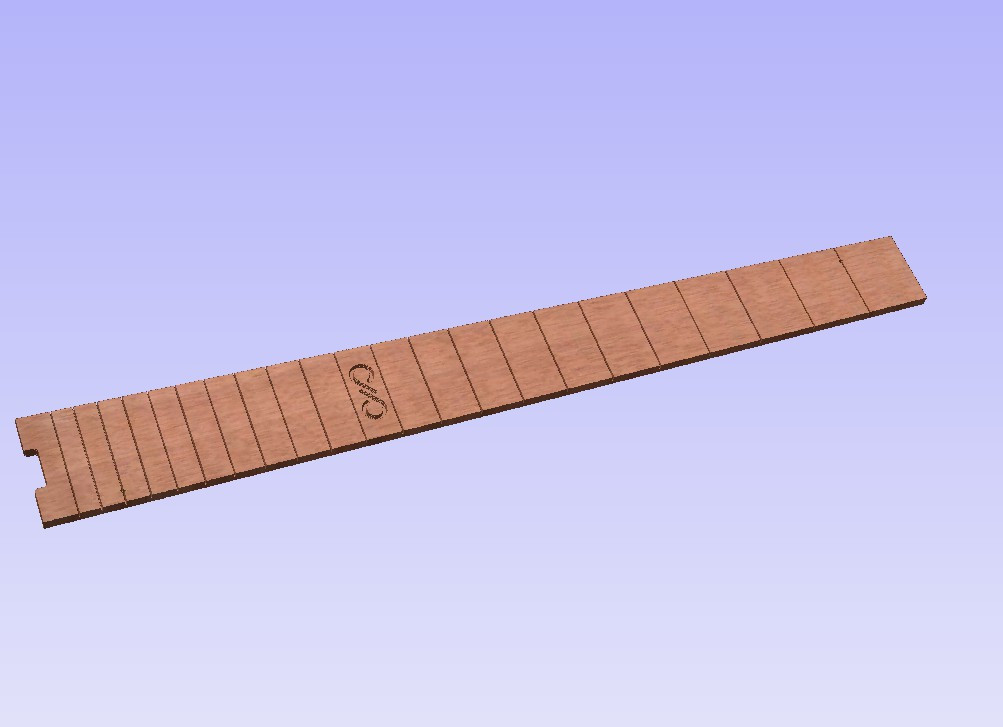

SIMULACION DIAPASON


Bueno creo que teneis suficiente Gas para unos cuantos dias no? jajaja!! y suficiente para mi tambien. Me dije que iba a intentar el fin de semana hacer un planning para sacar horas de trabajo y mas o menos poder ir cumpliendo esas horas de trabajo y las tareas a realizar... pero bueno no prometo nada ... Ya con todos los planos y todas las medidas, ya si que nos podemos poner a regruesar las maderas... que va a ser el paso numero 1 en cuanto a ejecucion... a construccion... Sera para el proximo episodio...

Nos vemos a la misma hora, por el mismo canal...!

Saludos a todos y buen fin de semana!
Subir
6
Carlos B
#8 por Carlos B el 31/01/2020
Bonito proyecto!
La black limba es muy bonita para trabajar, solo hay que vigilar que se haya secado bien, sino se menea que no veas!

ferchomoraband escribió:
Pastillas:
- Bare Knuckle P90 Posicion Mastil
- Bare Knuckle The Mule Posicion Puente


Buena eleccion. BK son caras pero suenan de lujo. Yo llegué a un acuerdo con ellos para montarlas en mis guitarras.

A ver que sale de este proyecto, pero pinta muy bien!
Subir
2
JMF
#9 por JMF el 31/01/2020
Las maderas que has elegido son preciosas.
Subir
1
Bernardo
#10 por Bernardo el 31/01/2020
Que buena pinta tiene el proyecto y bonitas maderas.
Seguiremos atentos :aplausos:
Subir
2
Atemsartatem
#11 por Atemsartatem el 31/01/2020
La verdad es que pinta muy muy bien, tanto el diseño, como las maderas y componentes así como la atención al detalle de Fer son exquisitos... esperamos ver pronto como va avanzando la cosa! :rock:
Subir
2
jgealf
#12 por jgealf el 14/02/2020
1a fila y palomitas ¡¡¡
que esto tiene una pinta brutal ¡¡¡

slds
Subir
1
