Park G10 convertido a cabezal

Avega
#1 por Avega el 15/01/2020
Buenas, aprovechando que adquirí un amplificador le he hecho unas modificaciones para el uso que quiero darle.

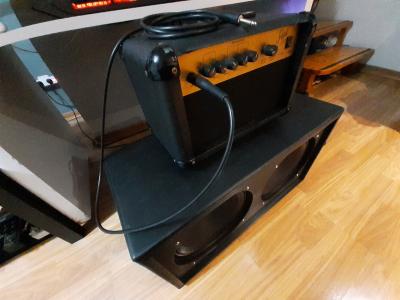

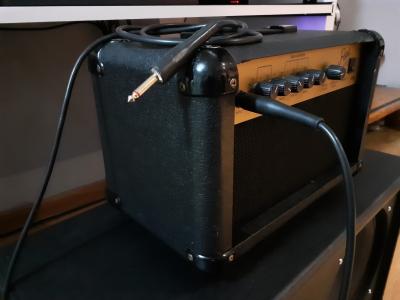

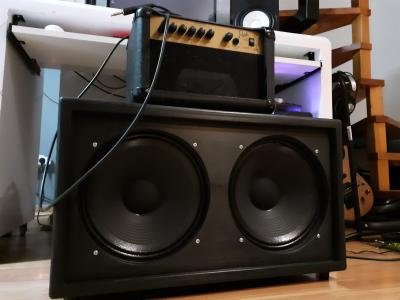

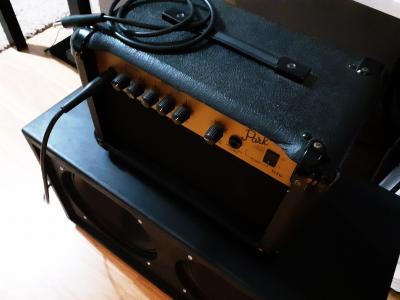

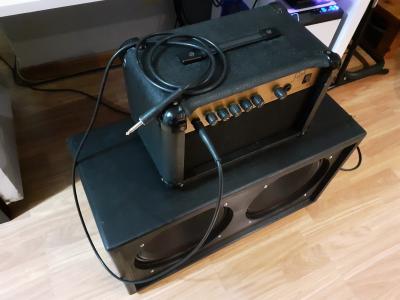

Le he convertido en cabezal, retire el tolex hasta la zona de corte y procedí a cortar la madera, una vez encolado, coloque el tolex con pegamento de contacto, tuve que hacer varios parches con el sobrante por que faltaba un par de zonas por cubrir por los cortes de la forma original. a quedado bastante aceptable estéticamente.

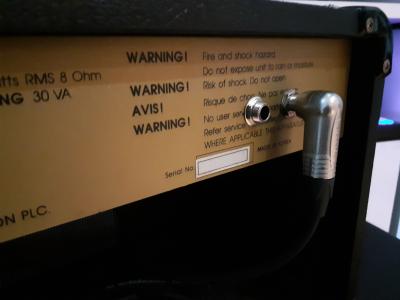

Una de las cosas que necesitaba era hacerle una salida para jack 6,3 mm para conectarle una pantalla 2x12.

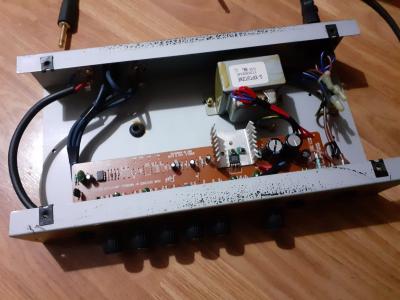

La otra modificación que hice fue una entrada directa al amplificador, saltando el previo y anulandole, pero aprovechando el Master y así controlar el volumen de esa entrada, use en conector jack con interruptor.

El amplificador saca buen sonido, con la pantalla mejora bastante y suena gordo, tiene volumen mas que de sobra,la perilla del master en el 2 y ya esta alto, tiene algo de ruido de fondo.

Un saludo!
Archivos adjuntos ( para descargar)
Subir
1
Avega
#2 por Avega el 16/01/2020
Buenas, el asunto del ruido se ha solucionado completamente, separando los cables de salida del altavoz del transformador, originalmente estaba sujetos con bridas a la salidas del transformador , ahora tiene el nivel de ruido normal de cualquier amplificador.

Un saludo!
Subir
Dokken
#3 por Dokken el 17/01/2020
Muy buen trabajo! Ha quedado un amplificador muy resulto, imagino que la diferencia de sonido será avismal comparando como era originalmente frente a los 2x12
Subir
Tonyguitar
#4 por Tonyguitar el 17/01/2020
vaya, eres un artista, buen trabajo tio.
Subir
Avega
#5 por Avega el 17/01/2020
Gracias compañeros!!

Si que mejora y me a gustado lo suficiente como para hacerle alguna mod.
Subir
Tonyguitar
#6 por Tonyguitar el 17/01/2020
a la placa electronica para cambiarle el timbre de distorsion o algo?
Con el esquema deberia ser facil.
Subir
chapuzator
#7 por chapuzator el 17/01/2020
Muy chulo si señor.
Subir
Avega
#8 por Avega el 17/01/2020
Buenas , gracias Chapuzator!

Al final le he sacado una salida desde el master para sacar el previo y poder grabarlo, por cierto bastante limpia,mañana haré unas pruebas de grabacion pero pinta bien las pruebas de hoy.

Solo que tengo la duda que al desconectar la pantalla y use el master como ganancia de linea se achicharre, tendre que hacer alguna carga fantasma o algo asi?

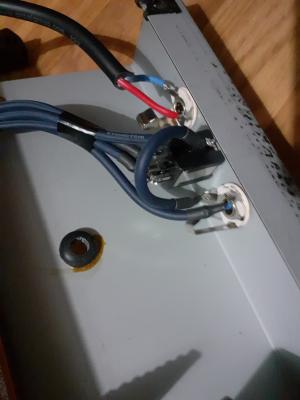

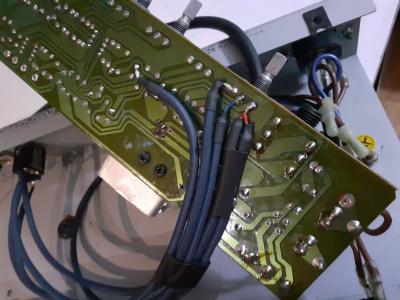

Viendo el problema de ruido en el cable del altavozr, he sustituido el mierdicable que trae por un cable de carga Proel , para las entradas/salidas cable DapAudio de 2 pares, solo use uno por cable, llevan recubrimiento de algodon, malla y el aislante exterior, todo material de estar por casa, por si acaso he quitado el cable de alimentacion a base de enchufe que es como un espagueti.

He separado todo bien de la fuente y a mejorado aun mas el ruido.

Se lleva bien con pedales.


#6

Yo soy de puentear cosas, a poco mas llego jeje
Podria hacer un switch con otra ganancia para que fuera como otro canal aunque mantuviese la misma Eq.

Un saludo!!
Archivos adjuntos ( para descargar)
Subir
1
Avega
#9 por Avega el 18/01/2020

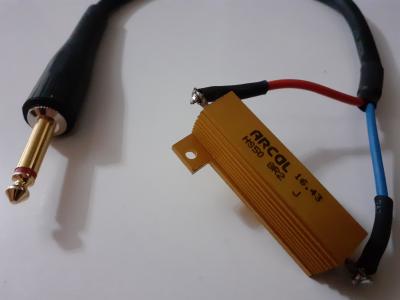

Solucionado el asunto del dummy load, una resistencia de 50w 8Ohm a la salida del woofer.

Un saludo!
Archivos adjuntos ( para descargar)
Subir
Avega
#10 por Avega el 18/01/2020

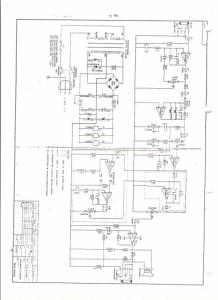

El esquema del g10

Se puede hacer un corte de corriente a la sección de amplificacion y dejar alimentado el previo?

Del transformador salen 2 pares, imagino que con voltajes diferentes para secciones diferentes

Un slaudo!
Archivos adjuntos ( para descargar)
Subir
Tonyguitar
#11 por Tonyguitar el 18/01/2020
una pregunta por curiosidad,
¿cual es la finalidad de esto?
¿que si no pones una carga fantasma no puedes utilizar la toma de auriculares?
Subir
1
Avega
#12 por Avega el 18/01/2020
Hola Tony,

La salida de auriculares no corta el altavoz y tiene ruido, aparte de un volumen bajo que tienes que darle bien de rosca.

La finalidad es para cuando grabe con la salida de linea anule el altavoz.

un saludo!
Subir
