Montaje de Vox AC15 de los 60

Pedro Vecino
#13 por Pedro Vecino el 28/04/2022
Esas resistencias deben ser de bajo valor (1 Ohmio o cercano) para no interferir con el ajuste de bias y poder medir la corriente que circula por cada válvula de forma individual.
Subir
OFERTASVer todas
  • Harley Benton TE-52 NA Vintage Series
    169 €
    Ver oferta
  • Boss Katana 50 MKII
    255 €
    Ver oferta
  • EarthQuaker Devices 70th Anniv. Plumes S Shredder
    129 €
    Ver oferta
dazz
#14 por dazz el 29/04/2022
#13 Ahh, tiene todo el sentido, sí. Gracias Pedro.
Aunque si yo fuera a hacer eso, ya puestos en vez de eso quizás pongo 1 resistencia y un condensador extra y así puedo hacer el bias independiente.
Subir
rafaelct
#15 por rafaelct el 29/04/2022
Y queda menos!!

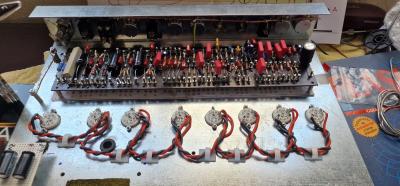

Archivos adjuntos ( para descargar)
WhatsApp Image 2022-04-29 at 1.02.14 PM.jpg
Subir
davk
#16 por davk el 29/04/2022
Pues lleva muy buena pinta!!
Supongo que habrás elegido un trafo con buena salida de 6,3,que ahí hay mucha válvula.
El bus de masa es muy buena idea, yo se lo copié a algún kit por ahí y lo uso siempre, pero abajo paralelo y cerquita a la placa, que es muy cómodo.
A ver como suena eso!! Animo, que queda poquito 👏
Subir
1
rafaelct
#17 por rafaelct el 29/04/2022
El transfo es el que fabrica Hammond expresamente para el VOX AC15, pero si es verdad que lo veo un poco justo, ya que a los filamentos hay que sumarle el piloto que he buscado uno original Fender ( es el piloto que más me ha gustado de siempre).
A ver......

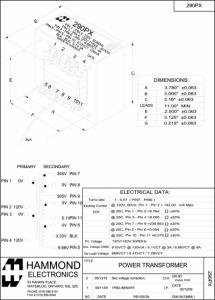

Archivos adjuntos ( para descargar)
Subir
rafaelct
#18 por rafaelct el 29/04/2022

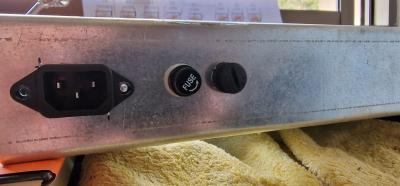

No obstante, exteriormente he puesto dos fusibles accesibles, uno para alimentación general ( en primario) y un segundo solo para la alimentación de 6,3 V
Archivos adjuntos ( para descargar)
WhatsApp Image 2022-04-29 at 1.50.59 PM.jpg
Subir
rafaelct
#19 por rafaelct el 03/05/2022
Buenos días, una pregunta, ¿créis necesario instalar resistencias bleeder para descarga de condensadores en este circuito?

Gracias
Subir
dazz
#20 por dazz el 03/05/2022
#19 No veo motivo para no hacerlo. Una de 100K - 470K y 3W debería funcionar.
Subir
1
rafaelct
#21 por rafaelct el 03/05/2022
Creo que con 1 w iria de sobra. Lo he calculado para 400 V y 200K (valores redondeados) y me saldria una potencia necesaria de 0,8 w.
Subir
dazz
#22 por dazz el 03/05/2022
#21 Sí, bueno, pero no veo por qué apurar tanto. La de 1W se va a calentar bastante con ese consumo.
Con 400V yo casi tiraría más por los 330K o 470K y 3W para que vaya sobrada. Lo último que quieres es que se queme y se ponga en corto esa resistencia ahí donde está.
Subir
1
rafaelct
#23 por rafaelct el 03/05/2022
Con la corriente que pasa es muy difícil que se queme, la descarga es MUY lenta con esos valores( del orden de minutos incluso) , he estado mirando algunas informaciones al respecto y son incluso de 1/2 vatio. No es por apurar sino porque ya tengo construida una placa pequeña para filtros y quedaria un poco mal, creo...
pero vamos si encuentro alguna que no sea demasiado grande, la pondré de más potencia.
Subir
dazz
#24 por dazz el 03/05/2022
#23 Piensa que esa resistencia está consumiendo esos 800mW todo el tiempo que el ampli está encendido, no solo cuando se descargan los condensadores. Está entre 400V y masa, así que ley de ohm.
Subir
