Making off FG IVANOV V 02/22

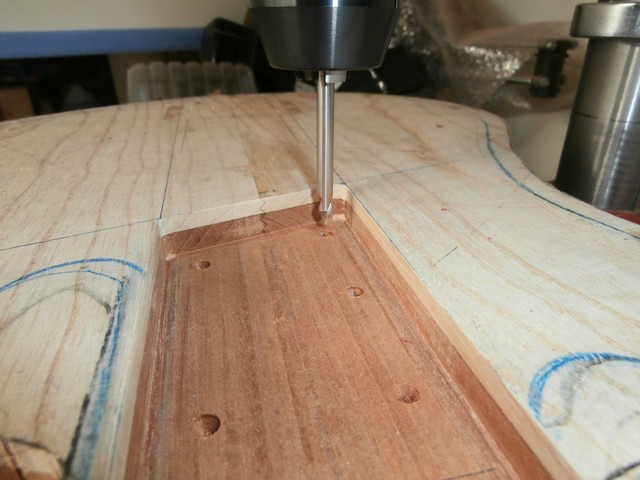

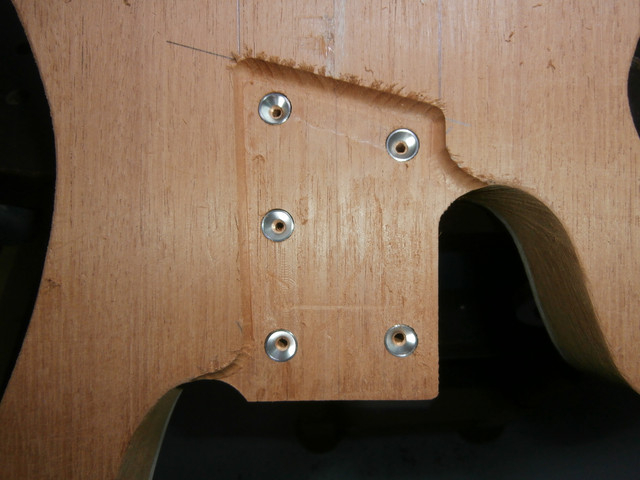

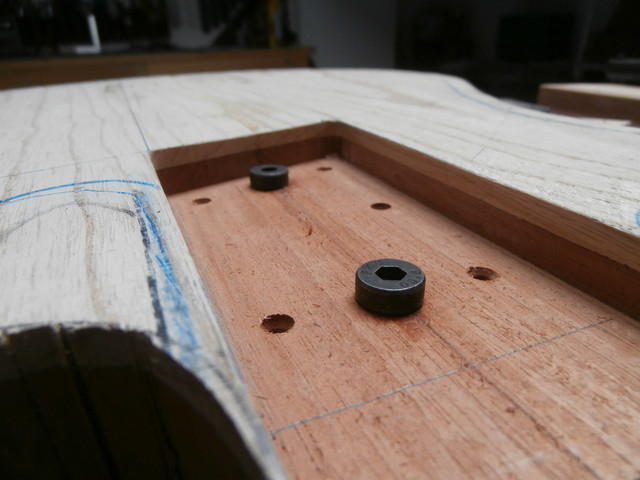

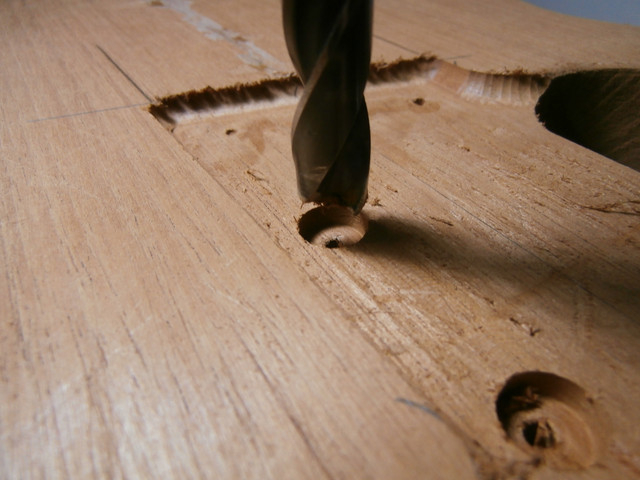

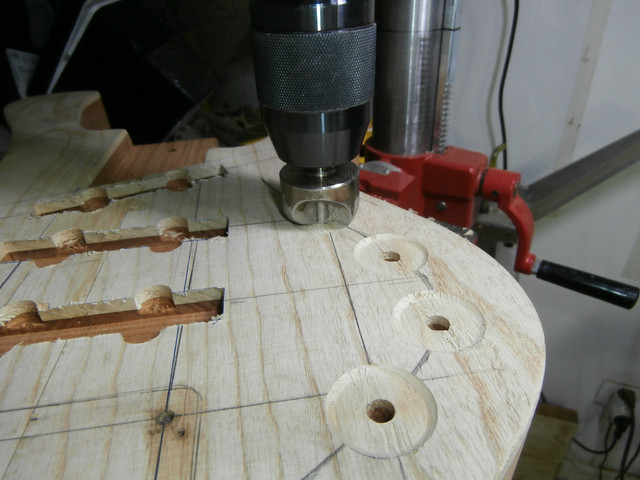

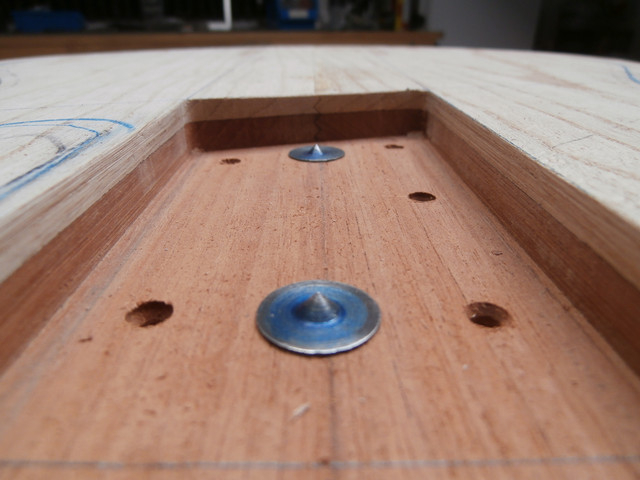

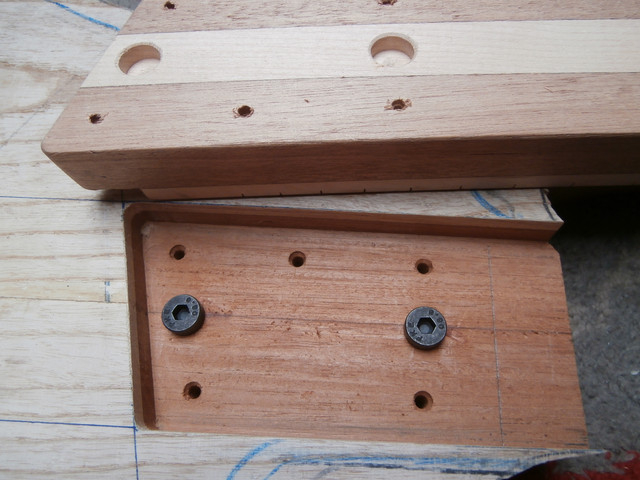

No tengo las fotos del routing de la cavidad para el alojamiento del mástil, se me paso, así que seguimos con los agujeros para los tirafondos de amarre, centradores/pasadores, alojamiento para las arandelas de los tirafondos, etc, etc.

Súper interesante el proyecto!! Me ha dejado bastante flipado lo del machihembrado la verdad! Perdonar mi total ignorancia pero nunca lo habia visto en una guitar

Excelente reportaje !! Ganas de seguir viendo el proyecto! Un saludo

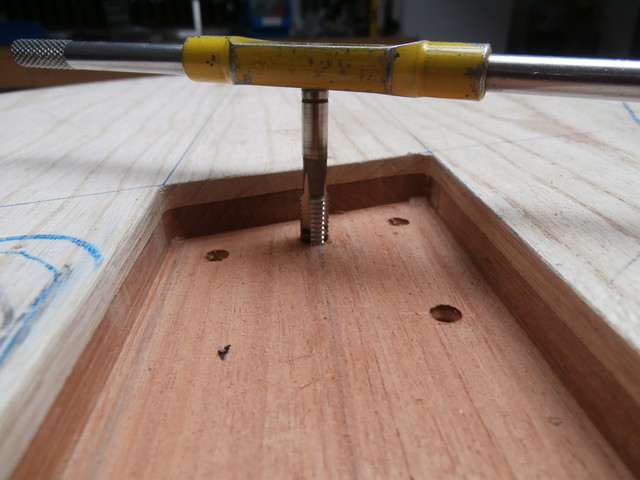

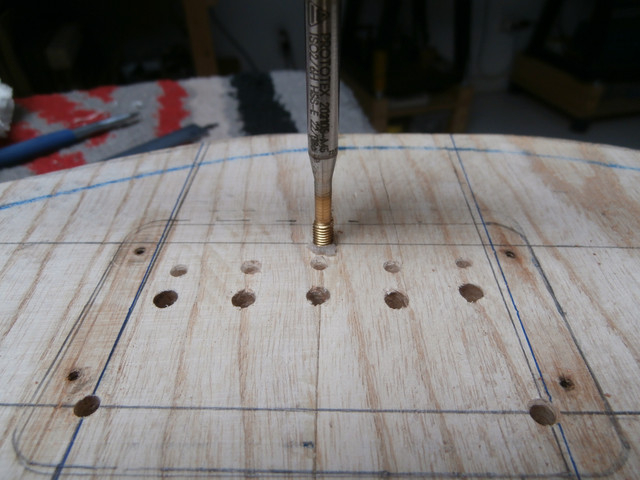

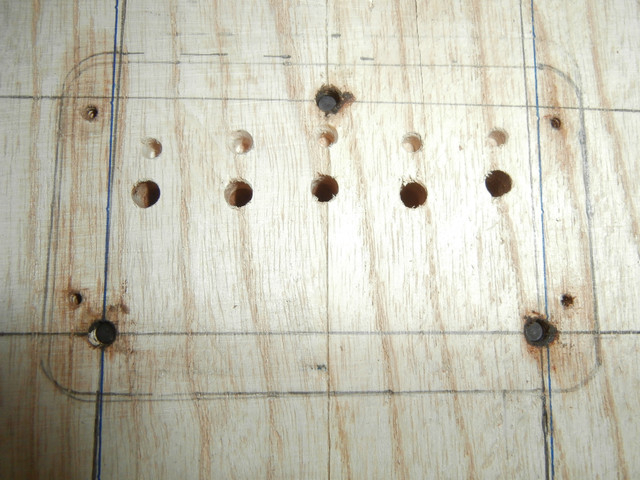

A estos prisioneros yo les llamo compensadores de sonido, no es otra cosa que meter uno o mas prisioneros bajo el puente y presionar a este desde abajo para que el puente transmita vibraciones al cuerpo (no es mucho pero algo se nota).
Para este instrumento he instalado tres prisioneros haciendo un triangulo, como podéis ver.

A estos prisioneros yo les llamo compensadores de sonido, no es otra cosa que meter uno o mas prisioneros bajo el puente y presionar a este desde abajo para que el puente transmita vibraciones al cuerpo (no es mucho pero algo se nota).
Para este instrumento he instalado tres prisioneros haciendo un triangulo, como podéis ver.

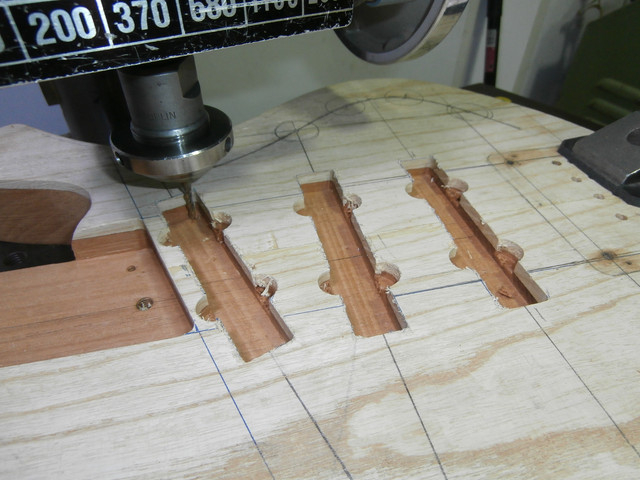

Cavidades para las pastillas.

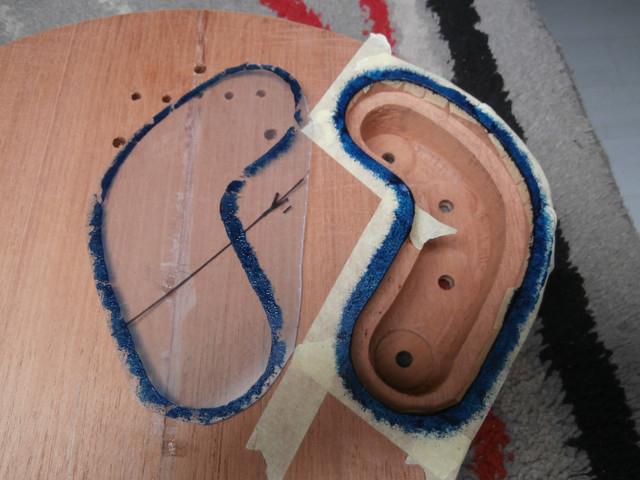

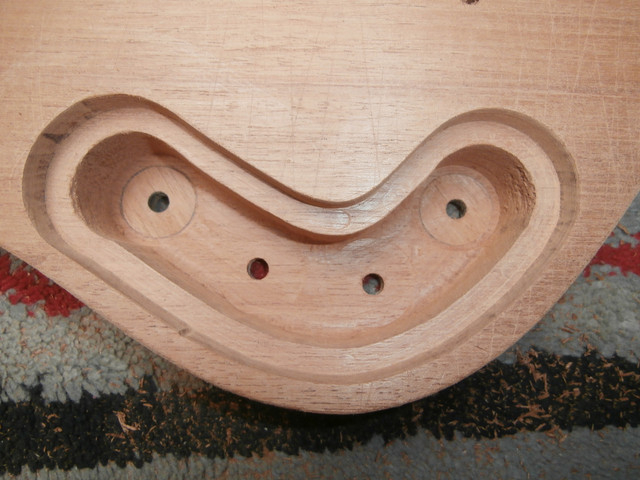

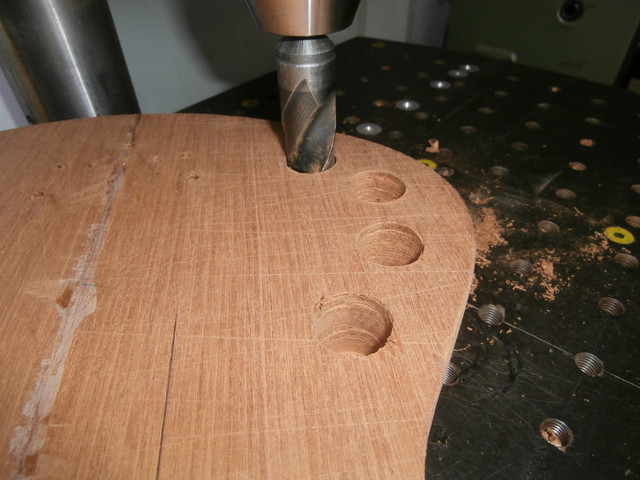

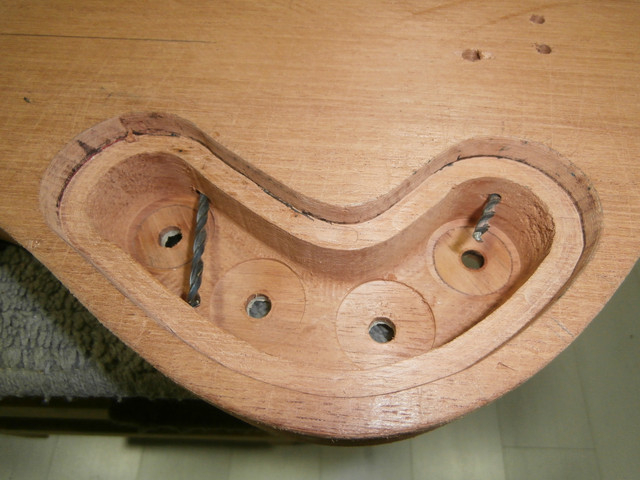

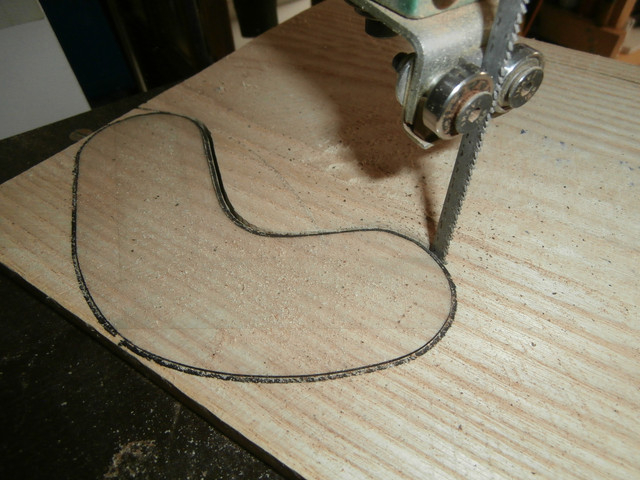

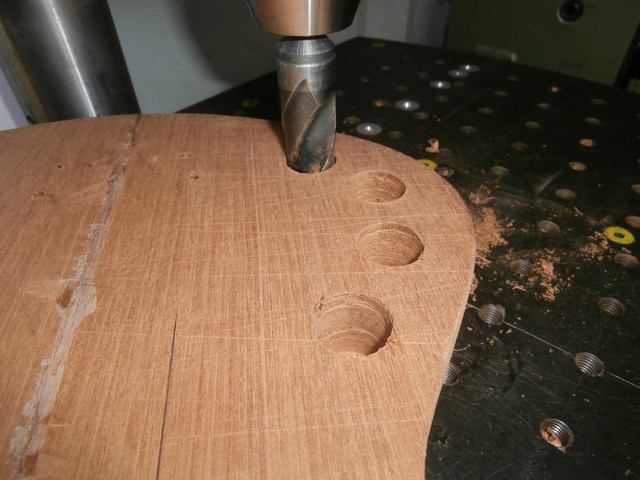

Cavidad para los pots.

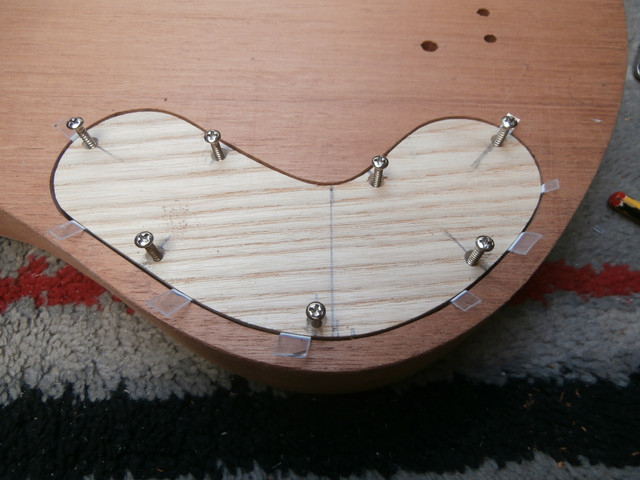

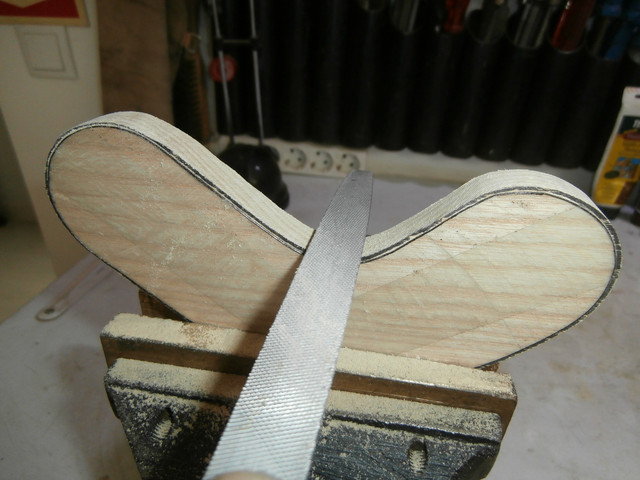

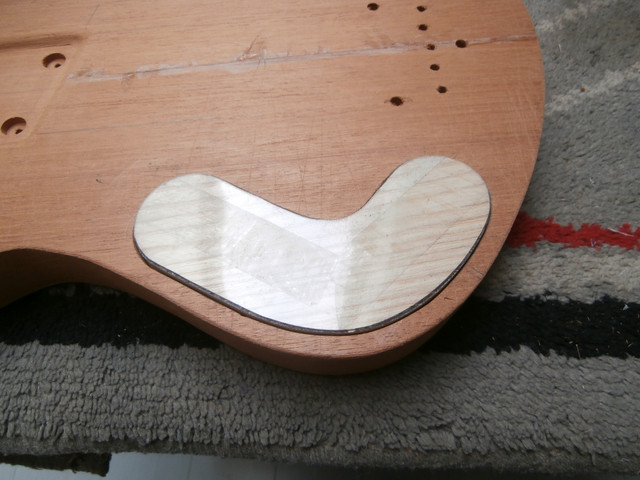

Tapa para los pots.

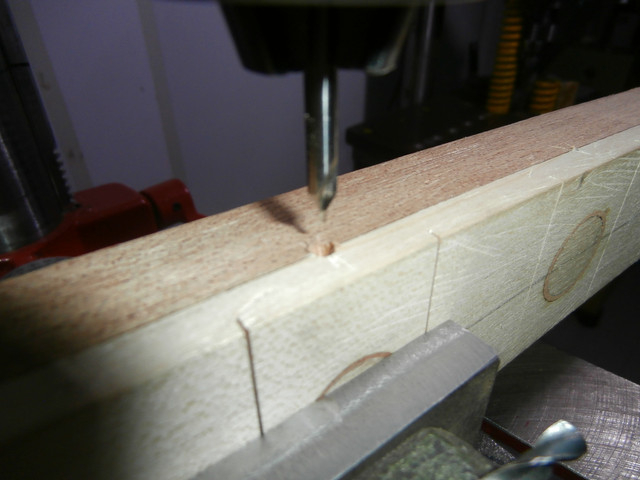

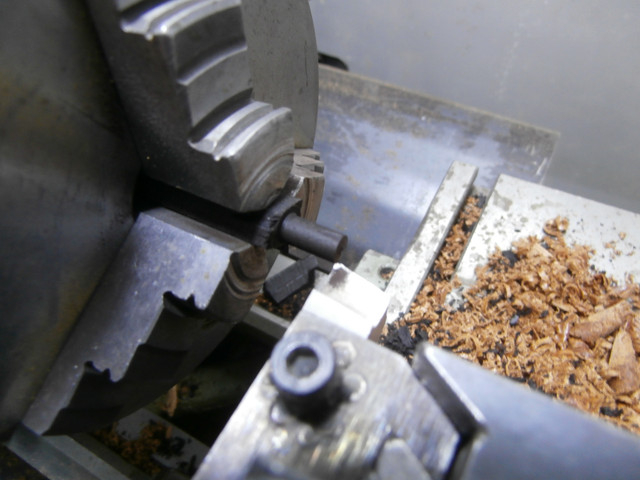

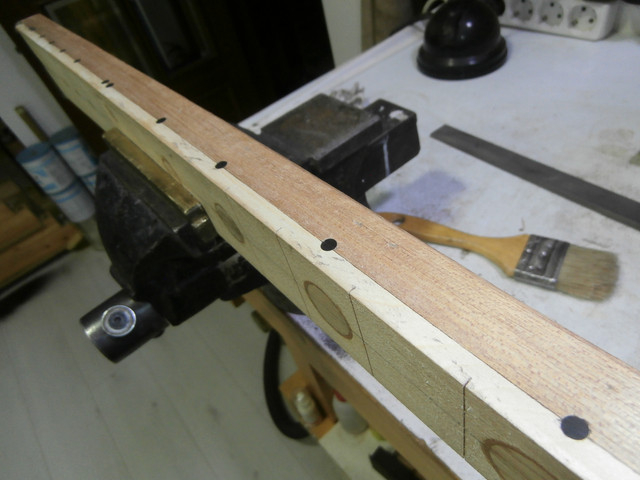

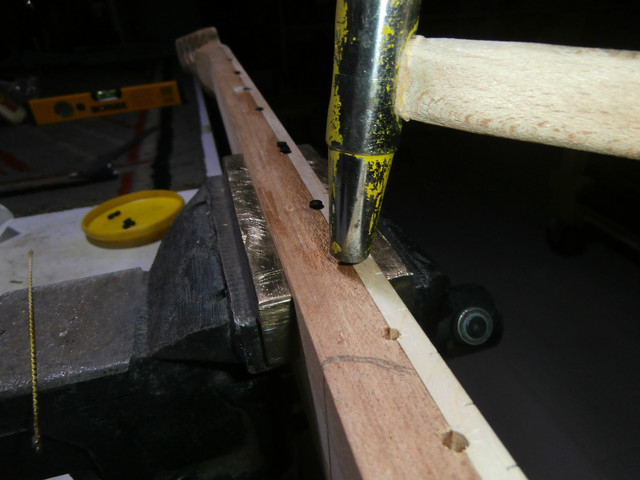

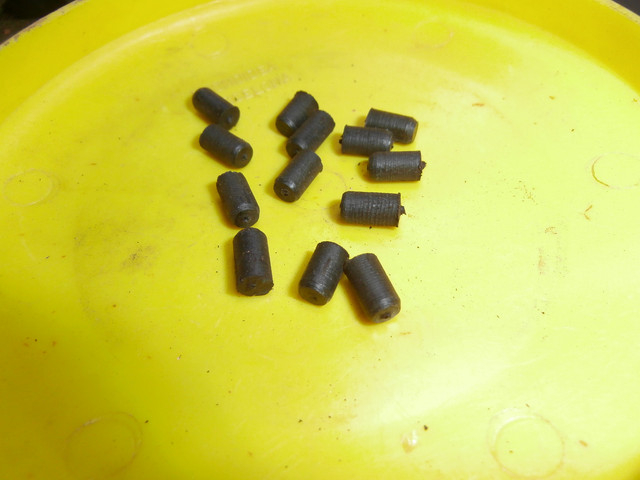

Marcadores laterales, estos son de Granadillo.

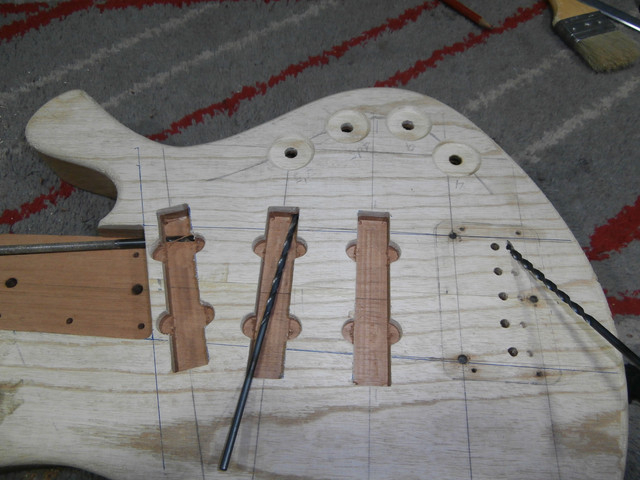

Conductos para pasar los cables de las pastillas y la masa del puente.

La verdad es que está cogiendo una pinta esto....madre mía!!

Guapísimo!!!


Salud!!

Alucino pepinillos

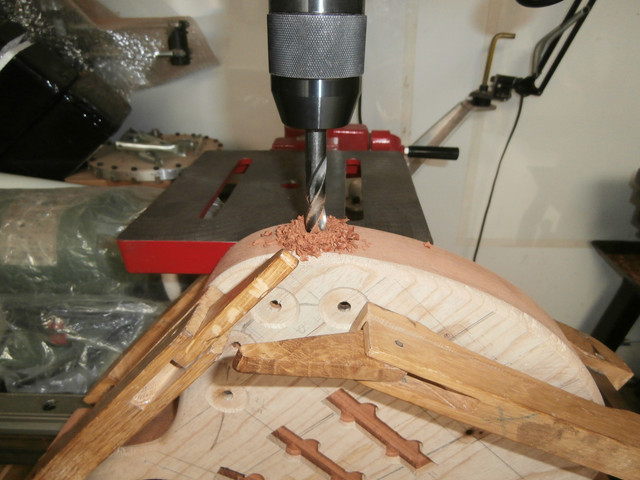

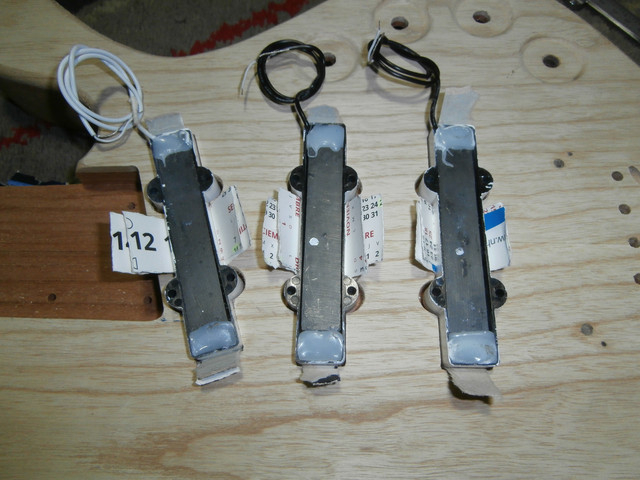

Centrando las pastillas en las cavidades para dar los agujeros de los tirafondos con un taladro vertical.

Agujero para el "jack" también en el taladro vertical.

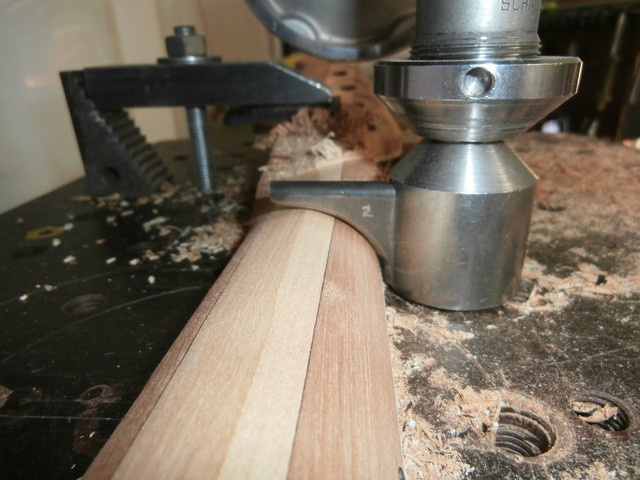

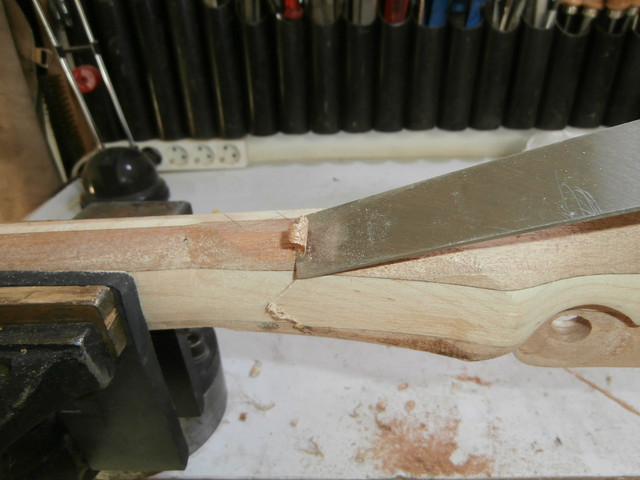

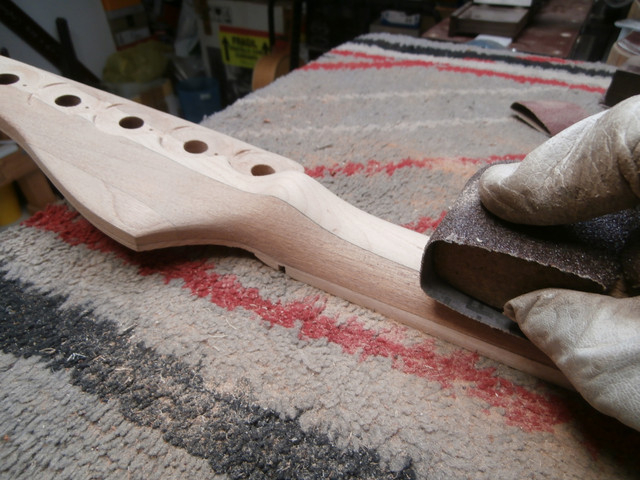

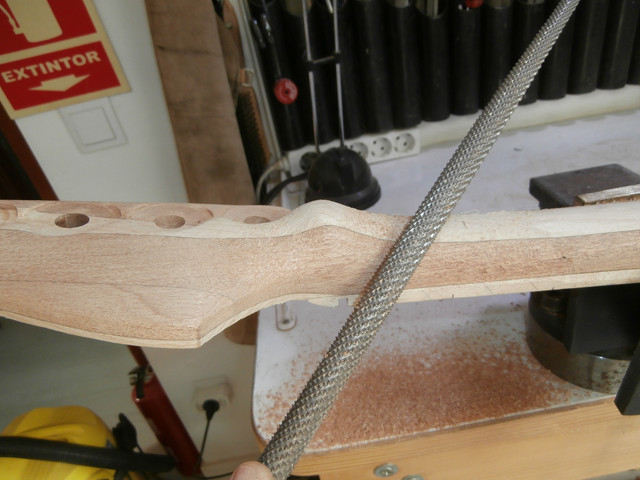

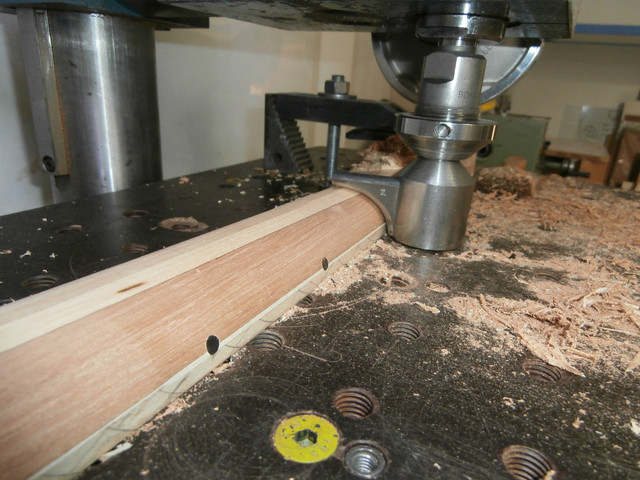

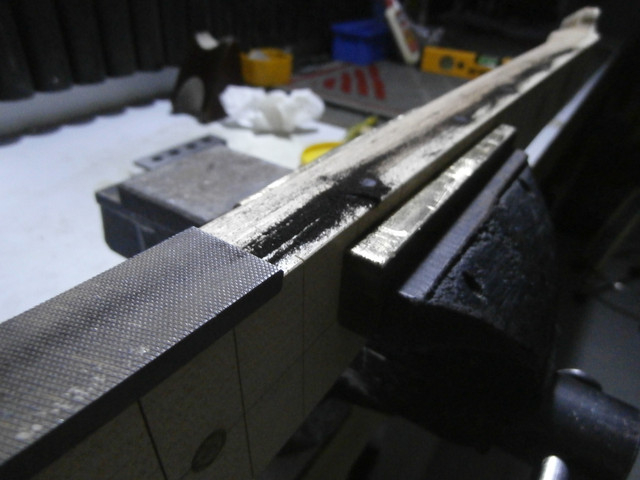

Ajustando contorno del mástil, perfil "D" en la zona mas ancha y "C" en la mas estrecha.
