Inyector de señales+localizador averías .

Lespaulhc
#1 por Lespaulhc hace 2 semanas

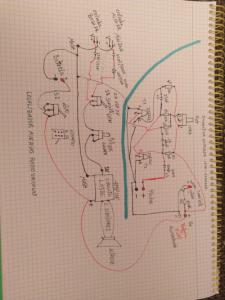

Hola aqui os dejo un esquema para inyectar señal a nuestros circuitos para detectar fallos.Y un localizador de señales para radio etc a valvulas etc
El inyector de señales es 1600 a 2200hz

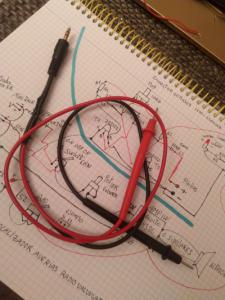

El localizador es simplemente un circuito lm386 a 1w con altavoz y con 2 entradas baja y alta frecuencia...con las pinzas tipo multimetro y mini jack o jack telefono movil etc .
Por ejemplo teneis un amp a valvulas poneis la guitarra o mp3 al input del ampli y usais la entrada alta frecuencia con las pinzas poneis la negra a gnd del ampli y la roja la pegais al cristal de la valvula y si funciona la valvula sonara en el lm386.Porque? Porque es alta frecuencia y es como un emisor receptor por antena.
Tb con baja frecuencia vais probando el circuito del ampli.
Archivos adjuntos ( para descargar)
Subir
Lespaulhc
#2 por Lespaulhc hace 2 semanas

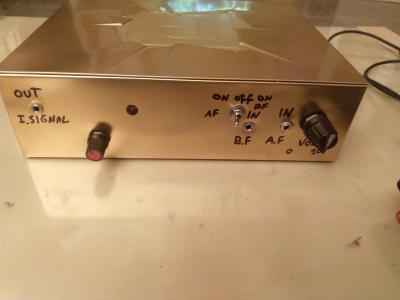

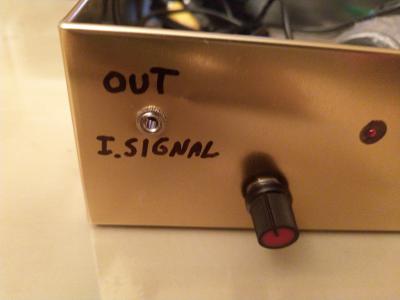

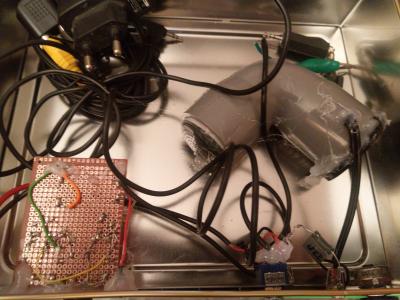

Yo me lo hice en una Caja colonia o pachuli.
Jeje.
Os muestro un poco.
Archivos adjuntos ( para descargar)
Subir
2
TonyGT-Ibiza
#3 por TonyGT-Ibiza hace 2 semanas
Lespaulhc escribió:
Yo me lo hice en una Caja colonia
diyer auténtico, si señor.


Al Carles botia le vi en un video que hizo algo parecido, esta guay, te evitas andar enchufando el seguidor de audio en las salidas de los ánodo y entradas de reja, esta muy bien para buscar averías a lo rápido.

Yo tengo un chisme para buscar cables cortados y hace algo muy parecido, lo tengo que probar.

Gracias por el hilo.
Subir
Lespaulhc
#4 por Lespaulhc hace 2 semanas
Si es como. Arles botia y francv de YouTube solo que yo hice un 2x1 y carles usa el diodo 0a90 y yo 1n34.
Y le puse 22nf a 500v.
Subir
TonyGT-Ibiza
#5 por TonyGT-Ibiza hace 2 semanas
Pues esta guay
