Instalar footswitch en ampli

dyclimon
#1 por dyclimon el 05/12/2018
Hola, gente.
Tengo una pequeña duda en cuanto a la posibilidad de instalar un footswitch en un pequeño cabezal a válvulas que me he pillado.
El cabezal en cuestión tiene dos canales que se cambian mediante un pulsador. Quería saber si puedo sustituir el pulsador por un footswitch y cómo.

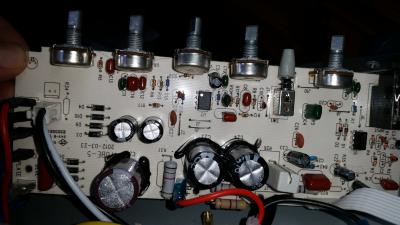

Aquí os dejo una imagen de la placa, donde se puede ver el pulsador en cuestión.
Un saludo y muchas gracias de antemano.
Archivos adjuntos ( para descargar)
Subir
davidplana
#2 por davidplana el 05/12/2018
seguramente si que se puede, pero tendriamos que ver los pins del switch por debajo, con si es muy sencillo y solo tiene 2 pines, soldando 2 cables y un interruptor/footswitch ya lo tendrias, si tiene mas pines.... habria que mirar como es el circuito y lo mismo.
Subir
1
dyclimon
#3 por dyclimon el 05/12/2018
Ok.
Voy a ver cómo es la placa por abajo y comento.
Muchas gracias, compañero
Subir
Daniel Foitzick
#4 por Daniel Foitzick el 25/12/2018

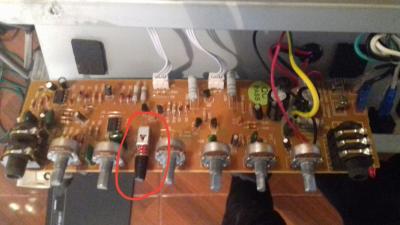

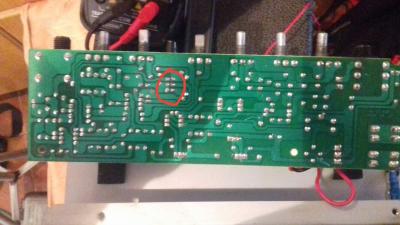

Hola, creo tener la misma placa y el mismo boton de 6 pines si no me equivoco, si me pudieran ayudar se los agradeceria mucho
Archivos adjuntos ( para descargar)
WhatsApp Image 2018-12-24 at 22.43.33.jpeg
WhatsApp Image 2018-12-24 at 22.43.33(1).jpeg
Subir
dazz
#5 por dazz el 28/12/2018
#4 Tiene pinta de ser un simple switch DPDT. Puedes verificarlo midiendo continuidad entre los pins de la siguiente manera: Para cada columna vertical de 3 pins, tienes que ver continuidad entre el pin de en medio y uno de los otros dos. Si tienes continuidad entre el de en medio y el de arriba, no tendrías que tenerla con el de abajo. Si entonce pulsas el switch, se debería revertir la continuidad y tenerla entre el pin de en medio y el de abajo.

Si es así, puedes eliminar el switch de la pcb y soldar 6 cables en su lugar.
Después lo puedes llevar a un conector de 6 pins al panel: https://www.aliexpress.com/item/1set-GX16-2-3-4-5-6-7-8-9-Pin-Male-Female-16mm-L70-78/32865941375.html
Y montarte el pedal con cable de 6 nucleos: https://www.aliexpress.com/item/Tin-plated-Oxygen-free-Copper-Cable-Sheathed-Wire-26AWG-28AWG-2-core-3-core-4-core/32966559893.html
y su correspondiente footswitch DPDT
Subir
dyclimon
#6 por dyclimon el 28/12/2018
Muchas gracias por la información y por las molestias que te has tomado para ayudarnos. En cuanto tenga un rato me pongo manos a la obra y ya te contaré cómo va la cosa.
Un saludo y felices fiestas
Subir
