Instalación de 2 humbucker dimarzio

Westone
#1 por Westone el 17/10/2018
Hola a todos...
Alguien me podría decir como conecto 2 humbucker dimarzio en una guitarra con 1 volumen, 1 tono y palanca selección de 3 posiciónes?
Como puenteo y donde sueldo los cables, es que no encuentro el esquema.
Las pastillas son dimarzio Tone Zone en puente y dimarzio dp190 air classic en mastil.
Sería mejor cambiar el selector y poner uno de 5 posiciones.?
Gracias.
Subir
Luisito
#2 por Luisito el 17/10/2018
Con el esquema moderno de una telecaster.

Si tienen salidas independientes simplemente se unen positivo con positivo y masa con masa como si fueran singles.
Subir
Kahilopu
Carlos B
#4 por Carlos B el 17/10/2018

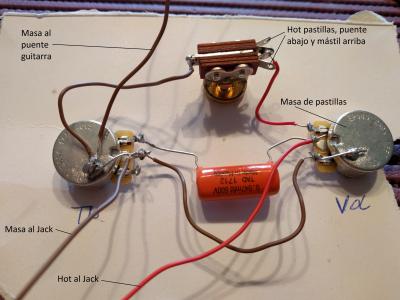

Mira, este es un circuito que he montado ahora, con P90, la del puente es una Dimarzio tone Zone.
Te puede servir, hay más formas de conectar pero esta, para mi, está bien. El cap que tengo puesto es de 0,047 mfd, puedes poner de 0,022 también

Archivos adjuntos ( para descargar)
Subir
Westone
#5 por Westone el 18/10/2018
Ok, gracias a todos por la información, probaré a ver si lo hago bien a la primera, no he colocado pastillas en otras guitarras pero creo que no habrá problema.
Seguro que notaré el cambio de las de origen que son unas washburn eliminator a éstas dimarzio. La guitarra es una washburn ss40 steve stevens y la verdad que es muy cómoda, se merece una mejora. Pongo una foto de la guitarra sacada de Internet.
Un saludo y gracias otra vez :)
Archivos adjuntos ( para descargar)
Subir
