Guitarra electrica conexionado

Guitarhero
#1 por Guitarhero el 30/05/2019
Buenas,
Tengo una guitarra bastante malilla a la que le he intentado cambiar los potenciometros de tono. He seguido el conexionado que tenia antes, con los potenciometros rotos, y no suenan los nuevos de tono. Alguna sugerencia?
Adjunto video para que veais el conexionado.
Gracias
Archivos adjuntos ( para descargar)
Vídeo (6).MOV
Subir
Lespaulhc
#2 por Lespaulhc el 30/05/2019
Buscate un esquema quiza los antiguos potes no Ivan y empiezas de cero mejor.
Subir
Guitarhero
#3 por Guitarhero el 30/05/2019
#2 Si que iban, ves algun fallo en la conecion del video?
Subir
Guitarhero
#4 por Guitarhero el 30/05/2019

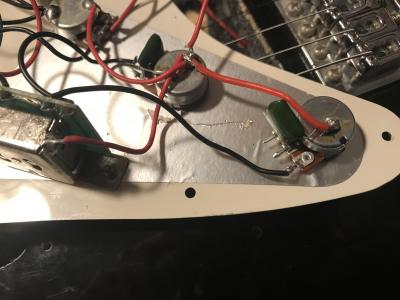

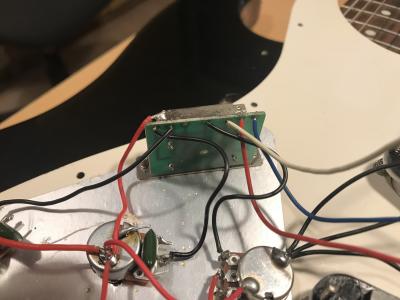

Foto del montaje
Archivos adjuntos ( para descargar)
Subir
Guitarhero
#5 por Guitarhero el 30/05/2019

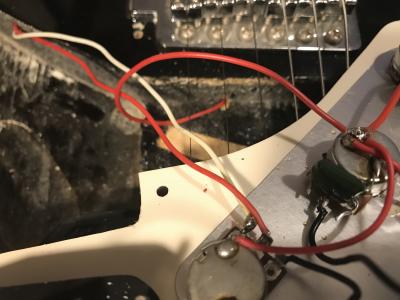

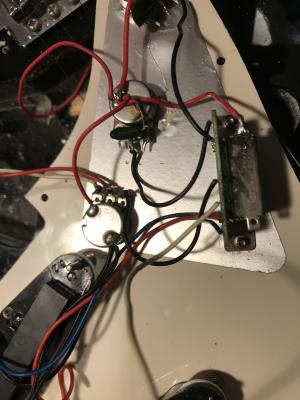

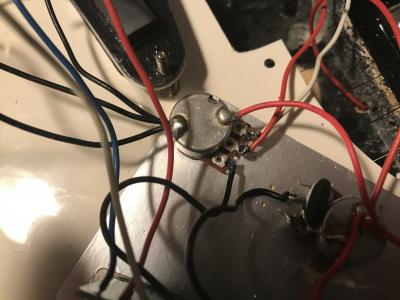

Foto montaje ayuda plis q estoy sin guitarra...
Archivos adjuntos ( para descargar)
Subir
Samy
#6 por Samy el 30/05/2019
Hola compañero. No llego a ver bien como van las soldaduras, lo tapan un poco los condensadores.Además intuyo que debes tener un wuevo de ruidos de masa. Imprescindible apantallar.

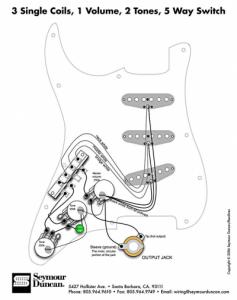

Creo que este es el diagrama que intentas seguir, no lo has dicho,si me equivoco avisa.
Sigue este diagrama aunque tengas que empezar de 0
Archivos adjuntos ( para descargar)
Subir
Guitarhero
#7 por Guitarhero el 31/05/2019
#6 Hola gracias por responder, en efecto tengo mucho ruido de massa como lo podria solucionar? Que es apantallar?
Me podrias decir que pines del selector sel digrama corresponden al mio ? Te adjunto foto del selector que tengo y me lo indicas si puede ser, gracias de antemano.

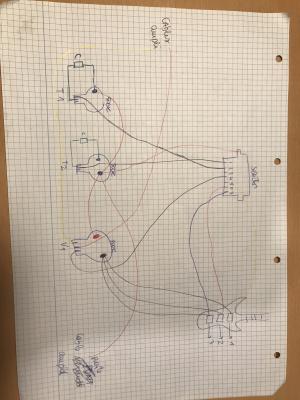

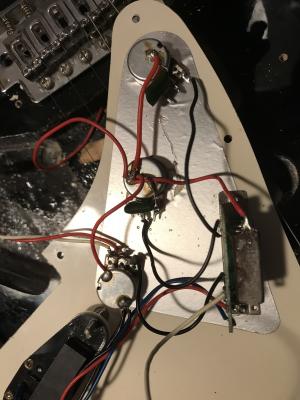

Adjunto foto con un montaje mas claro y foto del digrama que he seguido ( dibujado a mano) .
Gracias de nuevo.
Archivos adjuntos ( para descargar)
Subir
Samy
#8 por Samy el 31/05/2019
Hola compañero.
Vamos por partes.
Antes de nada le cambiaria el selector,esos con placa no me convencen por que son para soldaduras de precisión,cualquier mal conexión da lugar a ruidos..Busca uno tipo Fender si te quieres asegurar.

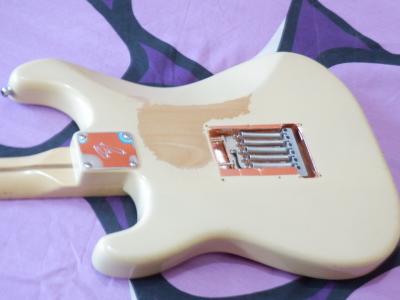

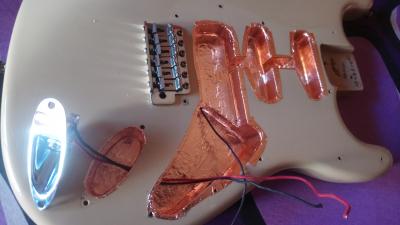

En segundo lugar,el apantallado por decirlo de una forma tosca consiste en hacer una caja de Faraday,dicho de otro modo,una caja que encierra el ruido de masa y evita que salga y se reproduzca fuera.Se hace con lámina de cobre.Yo lo hago en todas mis guitarras con Single Coil y elimino cualquier tipo de ruido de Masa.
En tercer lugar y en cuanto al esquema ,sigue al pié de la letra el esquema que te he mandado..
Archivos adjuntos ( para descargar)
Subir
Guitarhero
#9 por Guitarhero el 31/05/2019
#8 Gracias por la ayuda. He visto q en tu rsqudma se utiliza un unico condensador y yo tenia dos puedo poner solo uno o mejor poner los dos gracias. El dibujo de los potes supongo que estan como si estuvieron puestos en la guitarra, que lo q se ve en el esquem es el culo de los potes no?
Gracias de nuevo
Subir
Samy
#10 por Samy el 31/05/2019
#9
Yo le monto un solo condensador por que me gusta como va,concretamente uno ruso de papel de aceite..pero eso va en gustos.En cualquier caso sigue el esquema que te he mandado para que no tengas problemas y te sea mas fácil.

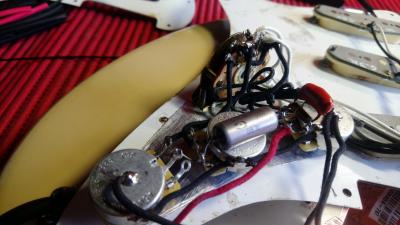

El esquema de los potes es tal y como lo ves..De arriba hacia abajo van Vol-tono-tono....Lo que ves en la foto que te mando en el de volumen no le prestes atención de momento,es un sangrado de agudos ( Treble Bleed )..eso mas adelante jajaja...
Archivos adjuntos ( para descargar)
Subir
Guitarhero
#11 por Guitarhero el 31/05/2019
#10 Muchas gracias crack!!
Subir
Samy
#12 por Samy el 31/05/2019
#11
A ti hombre. Cualquier cosa que necesites o duda que te surja lo vemos. Un abrazo
Subir
