Fx`s to Valves

peznegro
#49 por peznegro el 21/07/2010
gracias ppaappoo, y si pues aqui estoy y ayudare en lo que pueda, siempre sere novato por que siempre hay algo que aprender, y si alguien se anima al montaje de este efecto que comente que le paresio o si pone puebas de audio estaria de lujo¡¡
Subir
OFERTASVer todas
  • Taylor 214ce-SB DLX
    1.198 €
    Ver oferta
  • Harley Benton TE-52 NA Vintage Series
    169 €
    Ver oferta
  • -18%
    Warm Audio Foxy Tone Purple 70th Fuzz
    129 €
    Ver oferta
Dr.Maligno Tech
#50 por Dr.Maligno Tech el 28/08/2010
Hey amigos, he encontrado el real tube driver en format de caja pequeña, Juan_f, podrías comprobar si esta bien un experimento que he subido ahí mismo, freestompboxes.org • View topic - Freestompboxes Baja Mini Tube Overdrive
Subir
Dr.Maligno Tech
#51 por Dr.Maligno Tech el 04/09/2010
:saludo:hey chicos, yo ya termine el mio.




transformandor de 12vac, que entrega 13,75vac en vacio, resistencia de filamentos de 22R/3w, que disipa hasta 7,4vac, dejando asi los filamentos a 6,3vac clavaos:ok:
despues de los rectificadores 1n4007, tengo una tension de 16v, 15v en la resistencia de anodo, y no he biaseao los catodos, directos a v-, y suena de lujo, por lo menos en casa, habra que ver en el ensayo.:saludo:
Subir
Dr.Maligno Tech
#52 por Dr.Maligno Tech el 23/09/2010
hey chicosssssss
hay alguien ahiiii???
Subir
peznegro
#53 por peznegro el 06/11/2010
Yo encontre este esquema, espero alguin le sea de ayuda,en unos dias hare el diseño en Eagle. espero y suene bien Saludos ¡¡
Archivos adjuntos ( para descargar)
Schematic_TubeODrive_1.pdf
Subir
Dr.Maligno Tech
#54 por Dr.Maligno Tech el 07/11/2010
hey chicos, como puedo hacer para bajar un poco ese grave profundo que tiene el pedal?
quizas rebajando un poco el valor de los condensadores de rejilla de 47n?

o habiais pensado algo vosotros a nivel de tono, yo es que toco on drop tune y me suena el pedal algo grueso, aunque le suba el pote del tono al maximo, suena mas brillante, pero el grave de fondo no puedo quitarlo.
Subir
phakkito
#55 por phakkito el 07/11/2010
rasta_maleek escribió:
hey chicos, como puedo hacer para bajar un poco ese grave profundo que tiene el pedal?
quizas rebajando un poco el valor de los condensadores de rejilla de 47n?

o habiais pensado algo vosotros a nivel de tono, yo es que toco on drop tune y me suena el pedal algo grueso, aunque le suba el pote del tono al maximo, suena mas brillante, pero el grave de fondo no puedo quitarlo.


creo que el pasa altos que hace el condensador de 47nf y la resistencia de reja, es demasiado bajo en su corte frecuencia
yo probaria con 22n y con 10nf...

Lo mismo haria con el siguiente paso, variar ese condensador. Mas bajo seria ya meternos en subsonicos y nos emborrona mucho.... opino...

saludos :brindis:
Subir
Dr.Maligno Tech
#56 por Dr.Maligno Tech el 07/11/2010
phakkito escribió:
creo que el pasa altos que hace el condensador de 47nf y la resistencia de reja, es demasiado bajo en su corte frecuencia
yo probaria con 22n y con 10nf...

Lo mismo haria con el siguiente paso, variar ese condensador. Mas bajo seria ya meternos en subsonicos y nos emborrona mucho.... opino...

saludos :brindis:



entonces solo cambiando la valencia de eltos condensadores, sera suficiente, las resistencias de 10k no es necesario?
tengo wima 22n y 10n. supongo que para mi estilo de musica sera mejor el de 10n.
Subir
athenas22
#57 por athenas22 el 29/04/2011
hola gente que tal revivo este post, con otro peldacito! aver si les gusta...

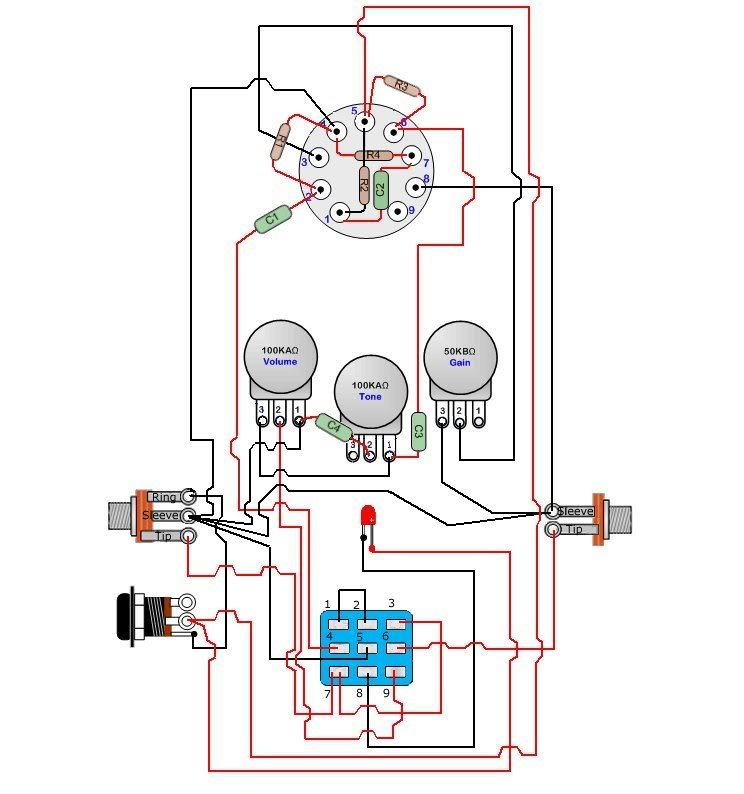

Conexion


Diagrama

Imagen no disponible

Demo



bueno espero les lla gustado, un abrazo.
Subir
