EL34 vertica u Horizontal, mitos o realidad

  • 1
mahony
#1 por mahony el 15/08/2018
Hola a todos, he leido que el monaje de las EL 34 en chasis deben ser siempre montadas vertical con los pines hacia abajo, ya sea por su estructura física interior o porque se puede producir alguna oxidación en algunos de sus electrodos (entiéndase rejillas, cátodo y anodo) no el porque, sin embargo he encontrado algunos amplis que la montan horizontal, he incluso verticales con los pines hacia arriba.
Pero que hay de cierto en cuanto al montaje, es mito lo de que sea siempre vertical con pines hacia abajo?, es una realidad? porque?
no encuentro nada en la red que corrobore o no esta hipótesis, tampoco en los data sheet de la válvula,
tarea para pakkito.

saludos
Subir
Lespaulhc
#2 por Lespaulhc el 15/08/2018
Estética nada mas.
Subir
franss99
#3 por franss99 el 15/08/2018
Todos los combos las llevan en vertical con los pones hacia arriba...
Subir
mahony
#4 por mahony el 16/08/2018
Gracias por sus respuestas. Aunque se ven mas en cabezales (pines hacia abajo) es cierto que en Combos vienen con Pines hacia arriba, yo he tenido la duda y me he preguntado,si seria (en el caso Marshall ) para no cambiar la estetica de sus combos que venían al inicio con 5881 al cambiar para EL34 decidieron dejarlo así con pines hacia arriba sin mucho miramiento, También las he vistos puestas horizontales, , Sin embargo Kevin O, Connor en unos de sus TUT (the Ultimate Tone) dice que no. Estará equivocado Mr OConnor?, o Marshall no tuvo en cuenta esto, en fin.
Subir
Lead_Zeppelin
#5 por Lead_Zeppelin el 16/08/2018
Sin tener ni idea y a riesgo de soltar una tontería; ¿los filamentos, encargados de desprender calor no van cercanos a los pines?
En ese caso si tendría sentido que los pines estuvieran abajo para que el calor (que va a hacia arriab) calentase la valvula.

Por otro lado en algunos combos (pines arriba, calor hacía el pcb) sucede que a veces con los años la soldadura de los zocalos de las valvulas se estropean por la temperatura que alcanzan.
Subir
peiot
#6 por peiot el 16/08/2018
Los JCM 600 llevan las válvulas en horizontal,
Y por algún lado he leído qué podía llegar a
quemar o deteriorar los zócalos y partes de la PCB.
Tuve uno una temporada y si es verdad qué
Los zócalos estaban algo amarillentos.
Subir
mahony
#7 por mahony el 16/08/2018
Casi estoy seguro que abarcan toda la longitud de la válvula como lo hacen el resto de los elementos) que se vea la luz o no depende del espacio que se deje ver porque el filamento va en el centro, después viene catodo, G1, G2 G3 y por ultimo el anodo ( es un ejemplo tipico) no se especificamnete la EL 34, pero si se que, de por si, la EL 34 casi tiene casi el doble de consumo de filamento que una 6L6 GC, y es de menor potencia que esta (30 contra 25w) y que recomiendan ponerlas a 40mm minimo una de otra, por el filamento de una EL 34 casi pasan 1,6 amperes mientra que 900ma por los de las 6L6GC
Subir
mahony
#8 por mahony el 16/08/2018
exacto!!! no me acordaba, el JCM 600 las lleva horizontales!!! entonces en que estaba pensado el Sr O connor que sus libros los han tomado como la biblia de los amplis a valvulas. no recuerdo si en el tomo 4 lo dice claramente cuando pone un data sheet de cada valvulas mas usadas en los amplis de guitarra.
Subir
mahony
#9 por mahony el 16/08/2018
Lo que si sabemos es que desprende tremenda temperatura , y la explicación mas probable sea esta: que al ponerla en un cabezal el calor tiende a subir y no van a los zocalos y al PCB y al ponerlas con pines hacia arriba suceda lo contrario todo el calor lo coge el PCB y las bases y que provoque todo lo que sabemos, pero no por su estructura fisico´- electronica.
Subir
Lead_Zeppelin
#10 por Lead_Zeppelin el 17/08/2018
Por lo menos acerté en la mitad... jajaja
Subir
mahony
#11 por mahony el 17/08/2018
si, estabas muy cerca de la hipotesis, porque es una hipotesis lo de la conclusion,

saludos
Subir
acamm
#12 por acamm el 22/08/2018
Hola,
También creo que es por disipar el calor mejor. En los combos, si bien es cierto que suelen estar montadas cabeza abajo, suelen sobresalir del chasis del amplificador, de esta forma una parte importante del calor podrá salir fácilmente hacia el exterior.
Los efectos del calor los he visto en muchos amplis y no sólo con EL34, recuerdo dos Crate Club50 para reparar que llevan EL84 sobre zócalo de PCBs horizontales con los mismos síntomas, en ambos casos el circuito impreso estaba totalmente ahumado por encima de los zócalos de las válvulas, las soldaduras de algunos componentes próximos coronadas y al tratar de resoldarlas, los pads se despegaban de la fibra de vidrio. El calor no sienta bien a las PCBs.

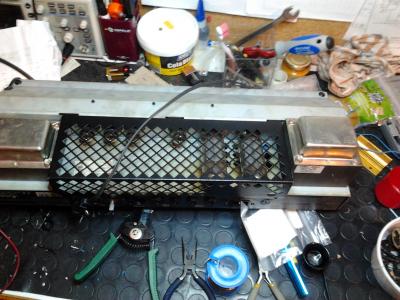

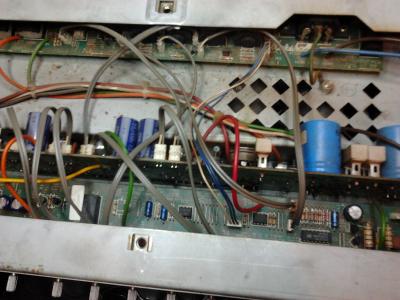

Os adjunto fotos de un JCM600 donde se puede apreciar el efecto del calor en el chasis de aluminio, los electrolíticos encima de las válvulas tenían la cara más próxima totalmente ennegrecida.
Salud
