Cortocircuito de seguridad

Jon Mirena
#1 por Jon Mirena el 26/07/2021
En el ampli que me estoy haciendo lleva un sistema de seguridad por si lo conectas sin conectarle un altavoz, lo que hace es que si no pones un Jack en la clavija la salida del transformador esta cortocircuitada y tira el fusible antes de cargarte el transformador de salida.
Conocéis sistemas parecidos, alternativos. ..
Opiniones al respecto, ventajas o inconvenientes que le veis.
Subir
Kenworht
#2 por Kenworht el 26/07/2021
Eso ...habrá quien .... No lo veo.
Como seguridad pasiva si.
Antes de cargarte el trafo si.

Habrá quien lleve el ampli al taller sin saber lo del fusible.

Lo mejor sería algo que no te dejé encender el ampli sin haber conectado una carga antes.
Subir
toni diaz
#3 por toni diaz el 26/07/2021
Hay otros sistemas, algunos si no ven carga a la salida no te deja pasar la alta tensión en los de válvulas, o lo que quieras poner que corte el relé, lo de que te tire un fusible es una burrada, si es de lámparas te cargas a corto plazo el transformador de salida y si es de estado sólido los transistores o el operacional
Subir
acamm
#4 por acamm el 26/07/2021
toni diaz escribió:
si es de lámparas te cargas a corto plazo el transformador de salida

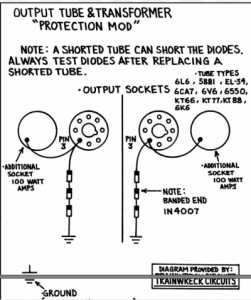

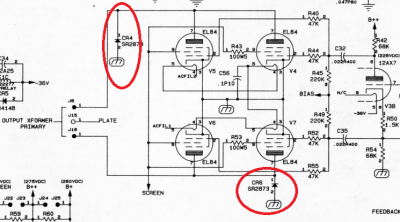

creo que es por eso que hay amplis que llevan diodos entre la tierra y la(s) placa(s), en caso de pico de tensión actuan y la corriente tiene un paso rápido para petar el fusible sin quemar el trafo. Me suena que el sistema tiene sus defectos, no siempre funciona.
Archivos adjuntos ( para descargar)
Subir
toni diaz
#5 por toni diaz el 26/07/2021
#4 ese libro lo tengo jeje, gran tipo Ken Fischer, es una modificación conocida en los fender.
En el caso de los diodos en los anodos de las válvulas, va más en prevenir el componente de alterna. Tirando el semiciclo negativo a masa
Subir
Jon Mirena
#6 por Jon Mirena el 26/07/2021
Leyendo sobre este tema también vi gente que ponía una resistencia en paralelo con el altavoz y de esa manera si no ponías nada por lo menos estaba esa resistencia evitando dejar el trafo en abierto, pero no entendí del todo si sabéis algo también se agradecería.
Subir
toni diaz
#7 por toni diaz el 26/07/2021
#6 eso es jodido porque cambiaría la impedancia que ve el secundario del trafo de salida, osea si ponemos una resistencia de 8 ohms a la salida del amplificador cuando conectemos su altavoz estará el total a 4 ohms y se puede cargar válvulas o el primario
Subir
Jon Mirena
#8 por Jon Mirena el 26/07/2021
Pero ponían una resistencia del orden de varios K y decían que así no lo notaba el altavoz ni el trafo pero no se quedaba abierto nunca, de todas maneras había debate y no he pillado todo
Subir
toni diaz
#9 por toni diaz el 26/07/2021
#8 seguro que era más compleja la discusión jeje.
Aparte de módulos profesionales en equipos de concierto, a veces uso unos modulitos de protección que están muy bien y son muy baratos este por ejemplo € 9,39 30%de DESCUENTO | Tablero de protección del altavoz, amplificador de Audio estéreo, bota retraso, Monitor de CC, Protección 12-24V, módulo de fuente de alimentación, UPC1237
https://a.aliexpress.com/_vVwE2z
Subir
Jon Mirena
#10 por Jon Mirena el 26/07/2021
Y que hace exactamente ese modulo, es decir como protege?
Subir
toni diaz
#11 por toni diaz el 26/07/2021
Lo que te comenté, si no ve carga no actúa el relé, o si le entra c continua, que es una avería típica en amplificadores de transistores de salida
Subir
Jon Mirena
#12 por Jon Mirena el 26/07/2021
Y el relé lo pones en la alimentación de las válvulas supongo.
Subir
