¡Conversion con placa profesional Marshall MG-15 a J800 a válvulas!

Tonyguitar
#1 por Tonyguitar el 12/12/2019
Compañeros, me hacia ilusion compartir con la gente de este foro lo ultimo que he hecho, una conversion de un marshall mg15 a un j800.

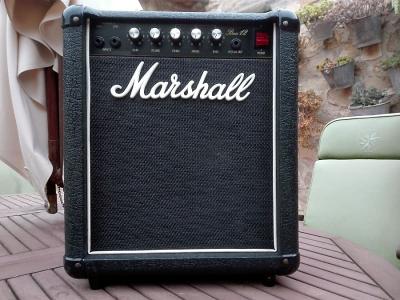

Os pongo unas fotos para que lo veais, es el jcm800 de 6w single ended con dos ecc83 y una el84 que ya postee en el otro hilo.
La pcb es una pasada!!

El mecanizado si os fijais lo puse con tornillos largos separandolo del chasis de forma parecida a como se hacen en los amplis comerciales, para sujetar los trafos de potencia, he usado fleje, no es bonito esteticamente pero era lo que habia.

Aqui un video hablando sobre la placa que hizo el compañero dazz que gracias a ella he podido realizar este montaje y me ha facilitado muchisimo el trabajo con cero ruidos y de forma bastante profesional:
[Este vídeo ya no está disponible en Youtube]

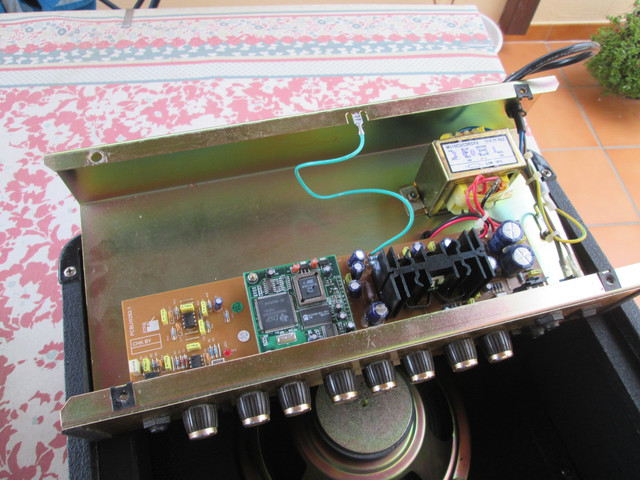

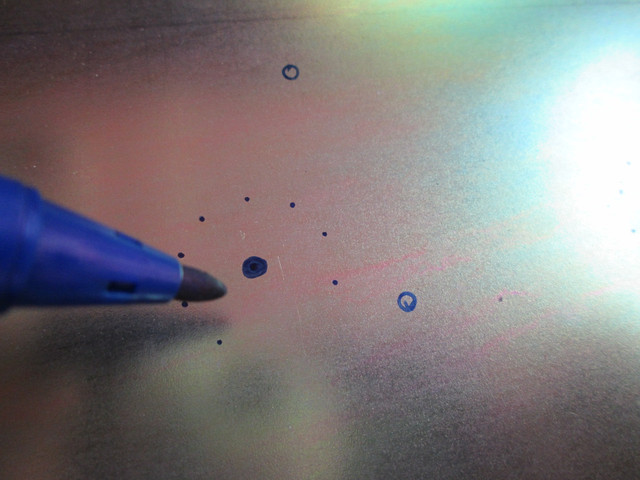

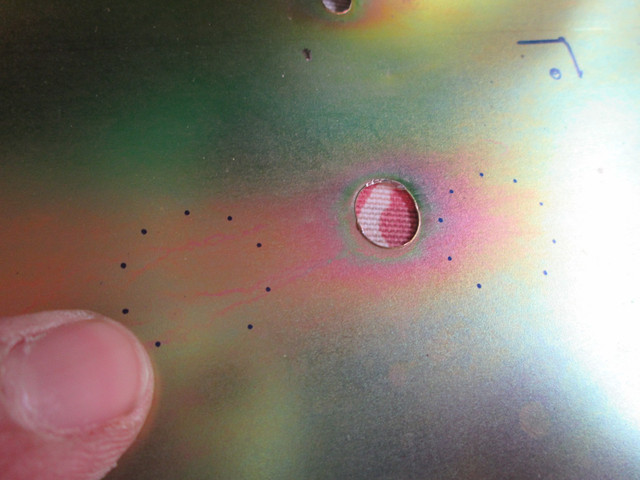

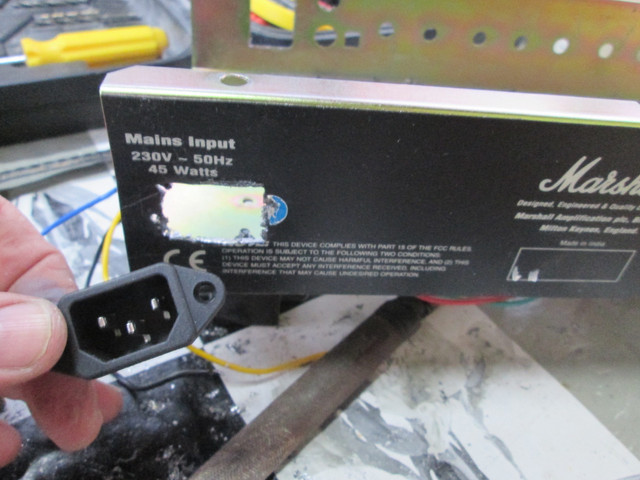

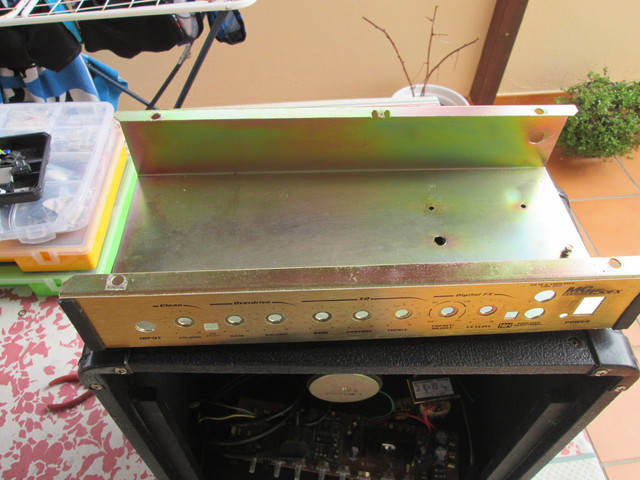

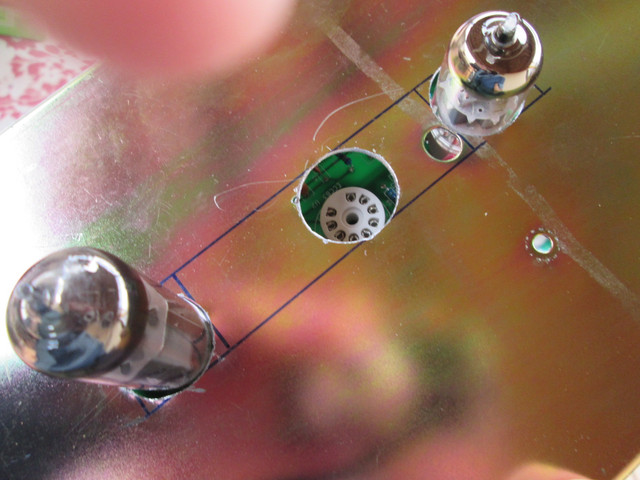

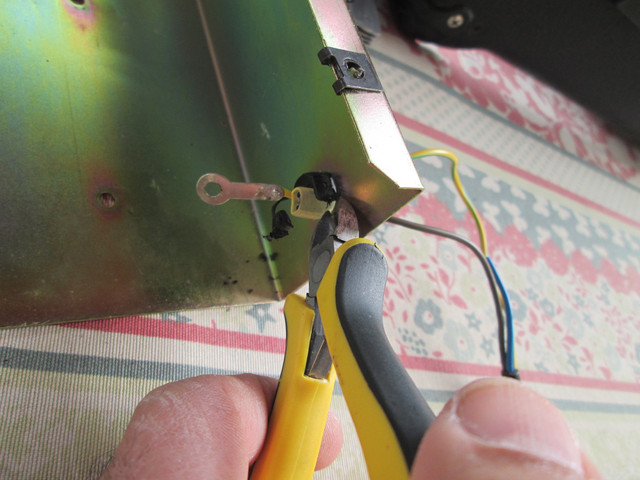

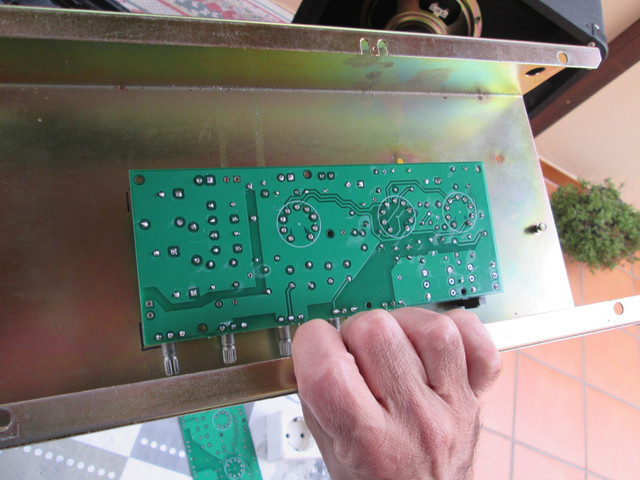

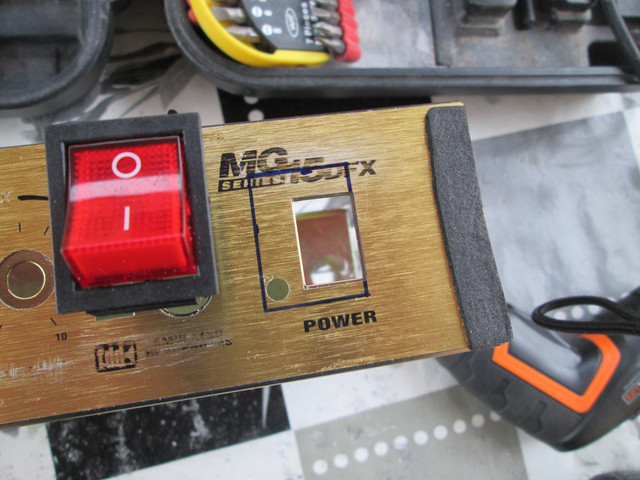

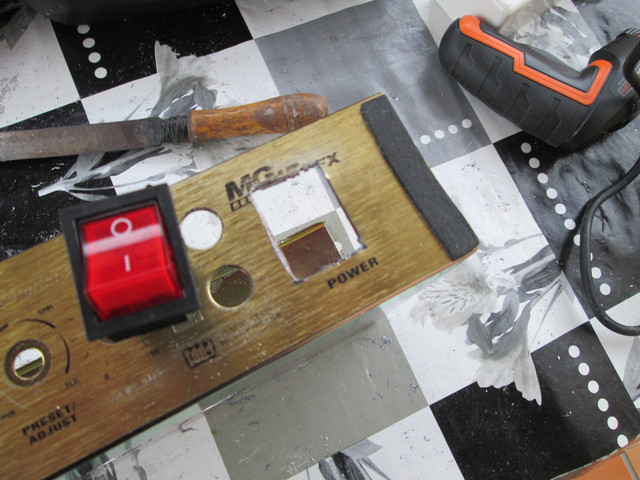

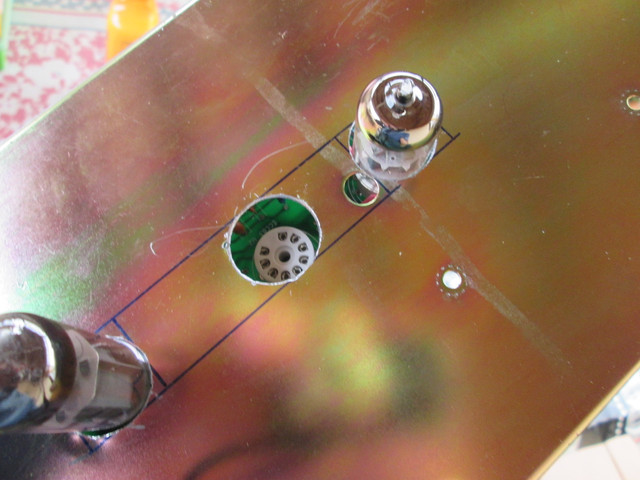

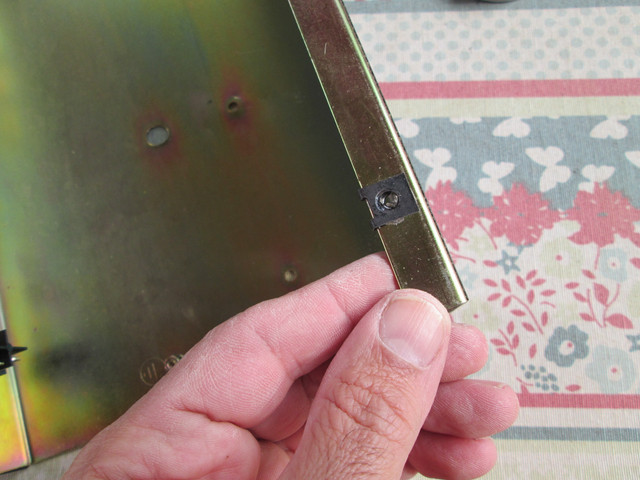

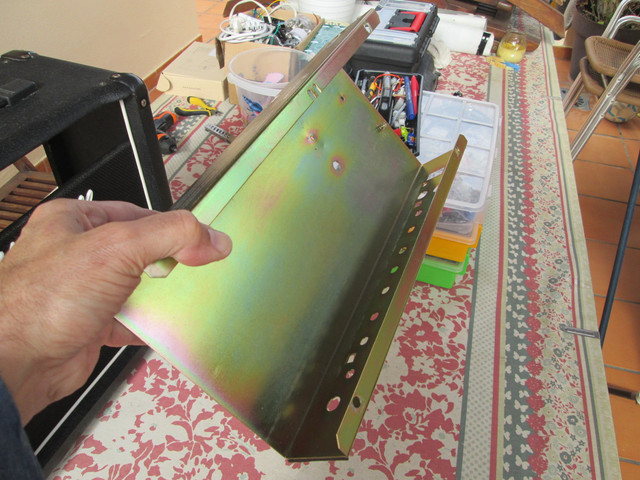

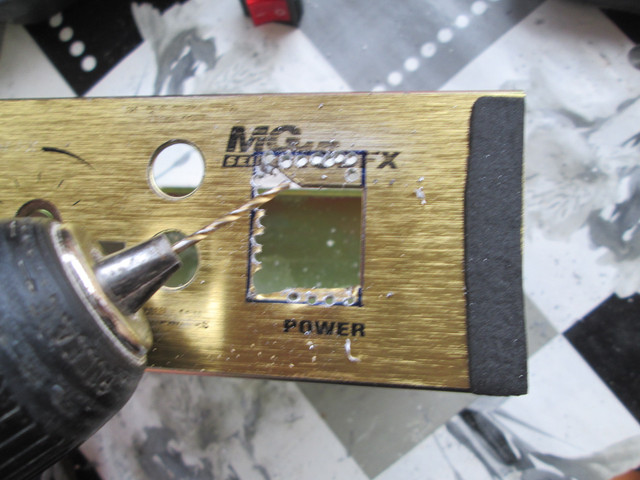

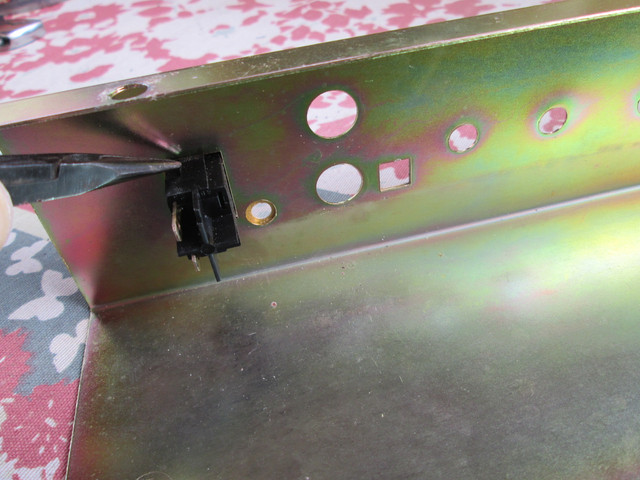

Unas fotos del proceso:

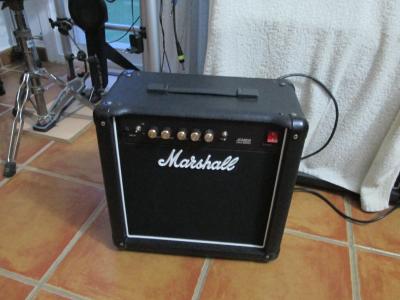

Y aqui ya esta terminado con su frontal ya puesto y todo, quiero dar las gracias al forero Sergio por su estupenda ayuda, yo para los faceplates y logos soy un desastre:

[Este vídeo ya no está disponible en Youtube]
Es alucinante, como suena, tiene mucho cuerpo el sonido y suena con mucho grano, yo esto no lo he visto en ninguna distorison, solo en esta.

Pues nada, ya sabeis, si teneis un viejo marshall MG-15 o algun otro amplificador del que estais hasta las pelotas y no sabeis que hacer con el, esta es una muy buena cosa que no es nada complicada y pienso que cualquier manitas puede hacersela sin ningun problema y como siempre intentare echaros una mano en lo que yo pueda.

:brindis:
