Contruir el DEV/NULL el más oscuro!

PsychoBear
#181 por PsychoBear el 16/07/2014
men, no tendrás depronto el esquemático de la V2?
Subir
OFERTASVer todas
  • -21%
    Harley Benton Fusion-T HH Roasted FBB
    298 €
    Ver oferta
  • EarthQuaker Devices 70th Anniv. Plumes S Shredder
    129 €
    Ver oferta
  • Boss Katana 50 MKII
    269 €
    Ver oferta
godsavemetal
#182 por godsavemetal el 16/07/2014
Has leido bien el tópic?????
Subir
PsychoBear
#183 por PsychoBear el 20/07/2014
sep, y no lo ví. creo que en la pagina 2 del hilo lo pones, pero la imagen no carga
Subir
godsavemetal
#184 por godsavemetal el 21/07/2014
Creo ta saturado la red la resubo por ahora está el LAY y el PCB con máscara:
Archivos adjuntos ( para descargar)

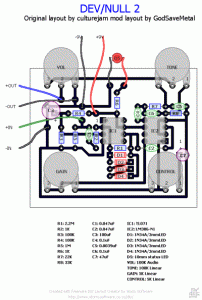

DEV-NULL 4 pots layout-BM.gif

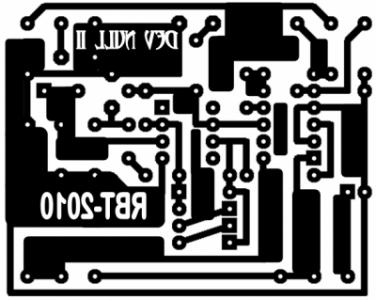

DEV-NULL 4 potes PCB.jpg
Subir
PsychoBear
#185 por PsychoBear el 21/07/2014
Muchas gracias ^^

hmmm esquemático no tienen entónses?

veré si esta semana me pongo a ello, aunque creo que le meteré en su mayoría componentes SMD
Subir
godsavemetal
#186 por godsavemetal el 21/07/2014
Teva salir liliputiense!! fotos man fotos!!!
Subir
GEORGE7196
#187 por GEORGE7196 el 21/07/2014
HOLA A TODOS

eso viejo... que sea pronto...... queremos fotos de ese juguetito en SMD....... que sea una promesa......y novedad en el primer DEVNULL en superficie (SMD)
Subir
PsychoBear
#188 por PsychoBear el 21/07/2014
hahaha esa es la idea XD

me puedo tardar un tiempo pq ando muy ocupado, pero seguro lo saco ;)
Subir
GEORGE7196
#189 por GEORGE7196 el 21/07/2014
PsychoBear escribió:
hahaha esa es la idea XD

me puedo tardar un tiempo pq ando muy ocupado, pero seguro lo saco



eso loco..... de una..... pero que sea mas pronto que tarde.... yo ya tengo todo para armarlo pero normalito.....

suerte men....
Subir
Rj
#190 por Rj el 11/03/2015
Buenas compañeros, hace ya algunos años que vi este cacharrito y lo escuche funcionar y quede maravillado , sin embargo, nunca me anime a hacerlo debido a que no se absolutamente nada sobre electrónica (de verdad nada mas halla de imprimir placas y soldar un poco) hasta hoy que me avente a hacerlo , sin embargo eh parado ya que tengo una duda enorme :
Como hago uso de un 3pdt en este circuito.?

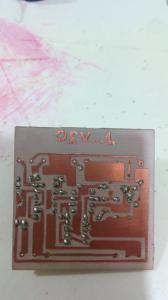

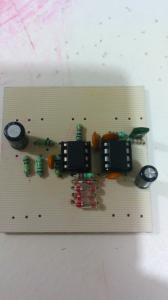

Es decir como debo colocarlo a que componentes o salidas como coloco el led en el 3pdt etc . también me gustaría saber como colocar los jaks correctamente hasta el de alimentación si pudiesen ayudarme con algún diagrama o ilustración les agradeseria eternamente , también me gustaría saber si puedo sustituir el pote log de 100k por uno de 500 k que es el único que eh encontrado y que cambiaría .? Y lo colocaría directamente o debo cambiar o añadir componentes .? Muchas gracias , pongo fotos de mis avances
Archivos adjuntos ( para descargar)
Subir
Rj
#191 por Rj el 12/03/2015

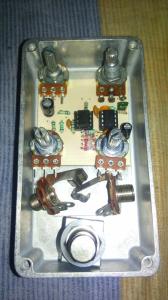

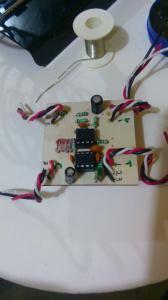

Que tal amigos les dejo fotos de como sigo con el dev null aunque aun sigo necesitando de su ayuda para cablear el 3pdt ,led y jacks, ya va saliendo
Archivos adjuntos ( para descargar)
Subir
Brian Huron
#192 por Brian Huron el 13/03/2015
godsavemetal escribió:
Te advierto que este es un tremendo pedal sumamente sucio en la respuesta y es de un comportamiento diverso dependiendo de la viola y el ampli!!!! sus medidas son 4.39cm de alto y 5.45 cm de ancho te envío o mejor adjunto el archivo en WORD pa que lo pegues en una hoja en blanco o lo mandes imprimir pa que te hagas el impreso ya ta a escala pa los sockets de los integrados!!!!


No estaria mejor hacer el circuito en una plaquita de esas 155 de steren... chance y caria bien ahi y asi muchos se pueden ahorrar el trabajo con el acido y las medidas en la placa... claro que no estoy menospreciando tu placa... a mi me encanta hacerlas pero solo es una sugerencia ... yo pienso armarlo en una de esas plaquitas
Archivos adjuntos ( para descargar)
Subir
