Construyamos un tubescreamer 808

pantxo, en el segundo enlace creo que has puesto lo mismo que en primero.

Que no controlo, pero con el multímetro ese no veo yo como chupar soldaduras.

OFERTAS Ver todas

-27%

Blackstar HT-5RH MKIII

432 €

Ver oferta
-13%

TC Electronic Sub ’N’Up Mini Octaver

69 €

Ver oferta
-20%

tc electronic Hall of Fame 2

111 €

Ver oferta

:oops:corregido....si es que postear a las 9 de la mañana con el colacao en la mano....

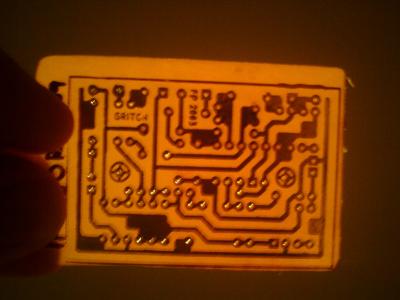

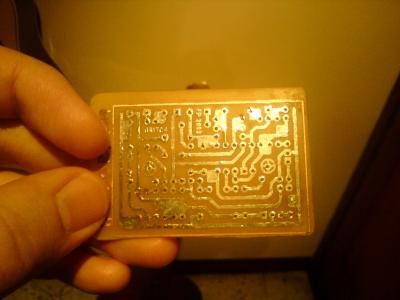

compañeros de proyecto....asi me quedo la placa del Griton de tonepad ya estañada y perforada. Tiene algunas marcas de la dremmel que se me salto en la perforada pero yo no veo ningun corte en el circuito. Una foto normal y otra a contraluz (un poco movida por mi pulso de maraquero):

como la ven? empiezo con esta o creen que debo hacer otra?

Archivos adjuntos ( para descargar)

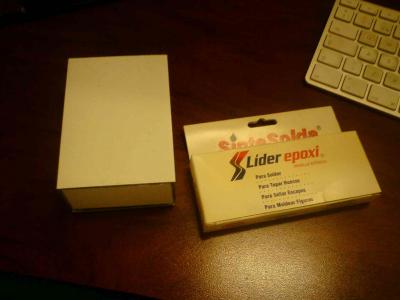

acabo de ir a recoger las cajas para mis proyectos...

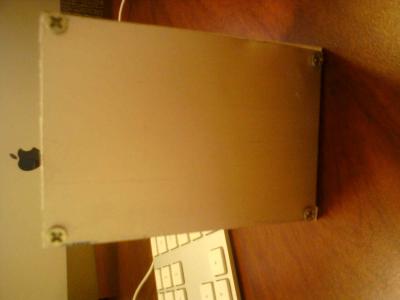

me coratron un perfil de aluminio y le pusieron los laterales y una tapa con 4 tornillos......estan bastante chapuceras......por tacaño y no pedir las de smallbear :P

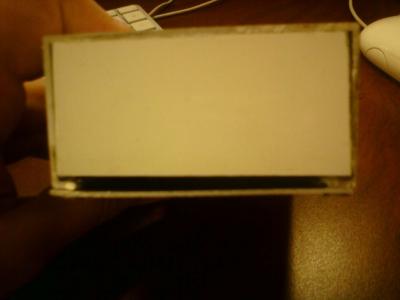

compre tambien masilla epoxica y espero poder darle unos mejores acabados (en especial a los laterales que quedaron muy mal y con una luz bastante grande entre el lateral y la tapa)

van las fotos:

Archivos adjuntos ( para descargar)

Muchas gracias pantxo, creo que me pillaré eso que me has recomendado, si dices que para empezar vale de sobra pues perfecto.

Este fin de semana haré el pedido a los de banzai y cuando me llegue me pondré al lío, ya os iré contando, a ver que sale de aquí....

Os cuelgo chorradas que yo siempre me pillo y que vienen bien al hacer los pedales:

http://www.banzaieffects.com/Rubber-Feet-STD-BK-LG-4pcs-pr-17505.html#tabs

Juego de 4 patas para poneselas a la caja cuando el pedal esta terminado.

Si vais a usar el pedal directamente en el suelo, os la recomiendo porque las cajas de chapa resbalan un monton.

http://www.banzaieffects.com/8-pin-precision-socket-pr-17641.html

Para cuando ponemos cucarachas. Completamente imprescindible:ok:.

http://www.banzaieffects.com/SIL-20-pins-pr-17637.html

Para cuando ponemos transistores u otros componentes delicados o cuando queremos probar diferentes componentes en una misma posicion (diferentes transistores, etc)

http://www.banzaieffects.com/LED-5mm-blue-ultrabright-8000mcd-pr-17424.html

El LED. A ver si se os va a olvidar:D.

http://www.banzaieffects.com/LED-neopren-holder-5mm-pr-17383.html

El socket para el LED:ok:.

http://www.banzaieffects.com/HSS-Drills-c-1174.html

Todo lo que son las brocas para hacer los agujeros.

Dcr, podrias echar un ojo al post del MXR a ver si voy bien con lo que he puesto?? Porque en cuanto me digais que es correcto hago el pedido.

Un saludo!!

Tuteame Advent joder que tengo 19 años!!!! (Mañana 20)

Alla voy:piloto_loco:

Edito: Ya lo has corregido

Ya te digo, nos hemos cruzado...

hombre!!! felicidades DCR!!

pantxo escribió:
hombre!!! felicidades DCR!!

jejeje Gracias pantxo:oops:

Felicidades atrasadas!!! Gracias por poner la lista de chorradas, que siempre vienen bien. Lo de las patas para la caja, ni me imaginé que lo vendieran el banzai... antes habría ido a los chinos de abajo a buscarlas

Menos mal que no me andó internet este finde y no hice el pedido. Si a alguien se le ocurre algo más a añadir a la lista, que lo diga ahora o que calle para siempre :evil:

que luego jode hacer el pedido y que te digan "tendrías que haber pedido ésto también..."

Tener piedad de mí, que soy novato en esto del DIY :oops:

---------------------------------
Dos cosillas machotes...

1.- ¿Qué tamaño de broca es el que necesito para hacer los agujeros en la placa?
2.- ¿Qué forma de envío es la que elegís?¿Deustche post(el de los 3 eros y pico)?

:saludo:

---------------------------------
Jejejeje....

Para hacer la placa usáis ésto??

http://www.banzaieffects.com/Thermo-Transfer-Film-pr-28969.html
