Construcción pedal expresión óptico

Andrés Vargas - chempi
#1 por Andrés Vargas - chempi hace 3 semanas
Saludos compañeros

Inspirado en este post

https://www.guitarristas.info/foros/micro-wah-wah-diy/296560

Decidi fabricarme un pedal de expresión miniatura utilizando también una caja 1590A, empleando un sistema similar al de behringer en la fcb1010, que emplea una lamina transparente con un gradiente de negro entre un led y fototransistor para sensar el barrido, pero cambiando el fototransistor por un LDR.

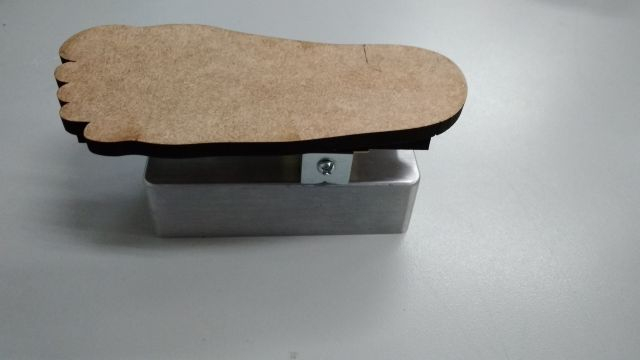

Acá algunas fotos de como va la construcción.

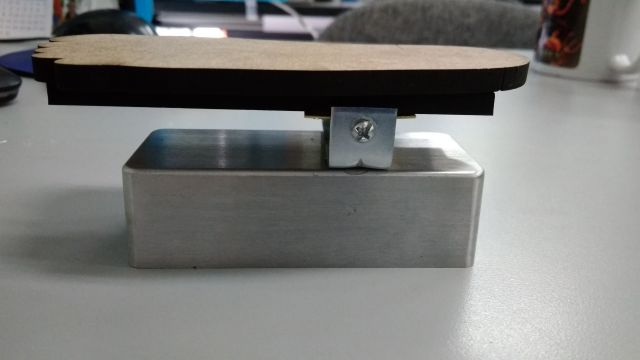

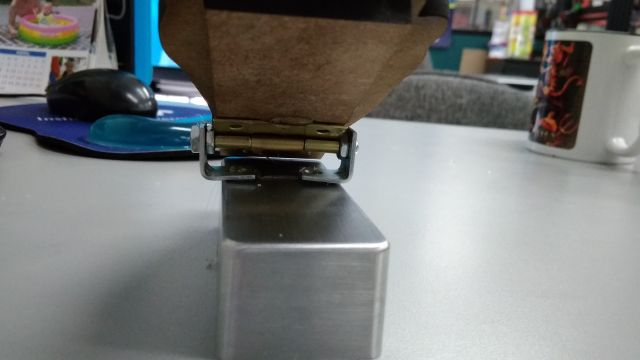

Emplee una bisagra, dos angulos en L de aluminio pequeños, y un tornillo de 1/8 " para el movimiento.




Acá les dejo en video de las pruebas de los valores sensados por el LDR al mover la lamina transparente con gradiente.
Archivos adjuntos ( para descargar)
VID_20190429_120805.mp4
Subir
1
txe
#2 por txe hace 3 semanas
vaya curioso no habia esto cuando mire por ahi wah con la resistencia esa en youtube, explica algo mas del material de esa lamina y como la vas hacer mover
Subir
Andrés Vargas - chempi
#3 por Andrés Vargas - chempi hace 3 semanas

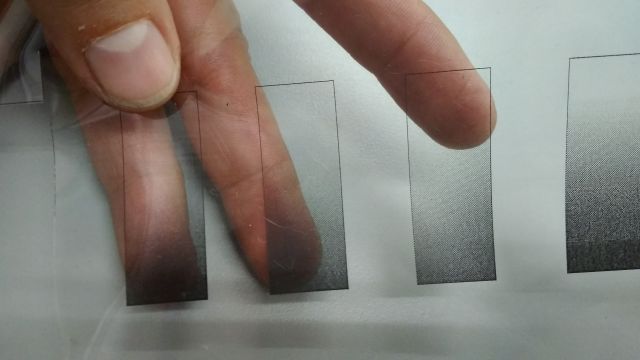

La lamina es un acetato, en power point hago una diseño de un bloque con relleno en degrado lineal de negro a blanco, y la imprimo en una impresora laser, para obtener esto:


Uno dos laminas para obtener mayor contraste.

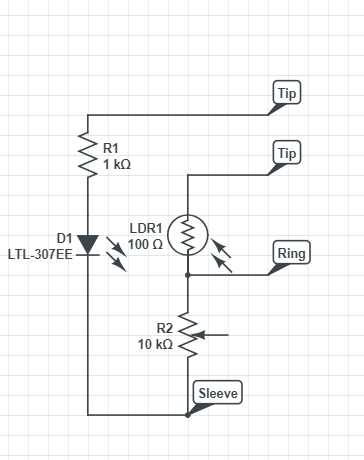

Esta lamina se movería entre el LCD y el LED, asi variando la cantidad de luz que le llega al led, y de esta manera la resistencia del LDR, con un circuito de divisor de voltaje


Utilizo un conector TRS para conectar el pedal al dispositivo que voy a controlar, en este caso lo que voy a hacer es convertir es valor en MIDI para enviarlo.

En este video se ve el funcionamiento que voy a emplear con la lamina

Subir
1
Andrés Vargas - chempi
#4 por Andrés Vargas - chempi hace 2 semanas
Los nuevos avances, ya tengo todo el sistema montado y probado el circuito, faltan unas pruebas reales con un v-amp.

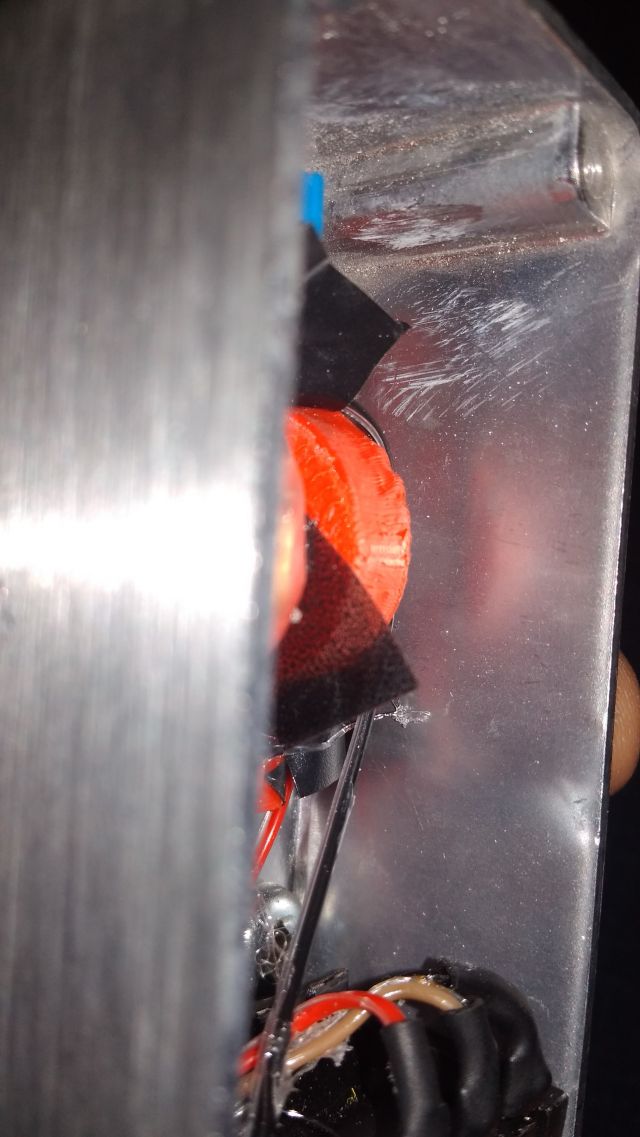

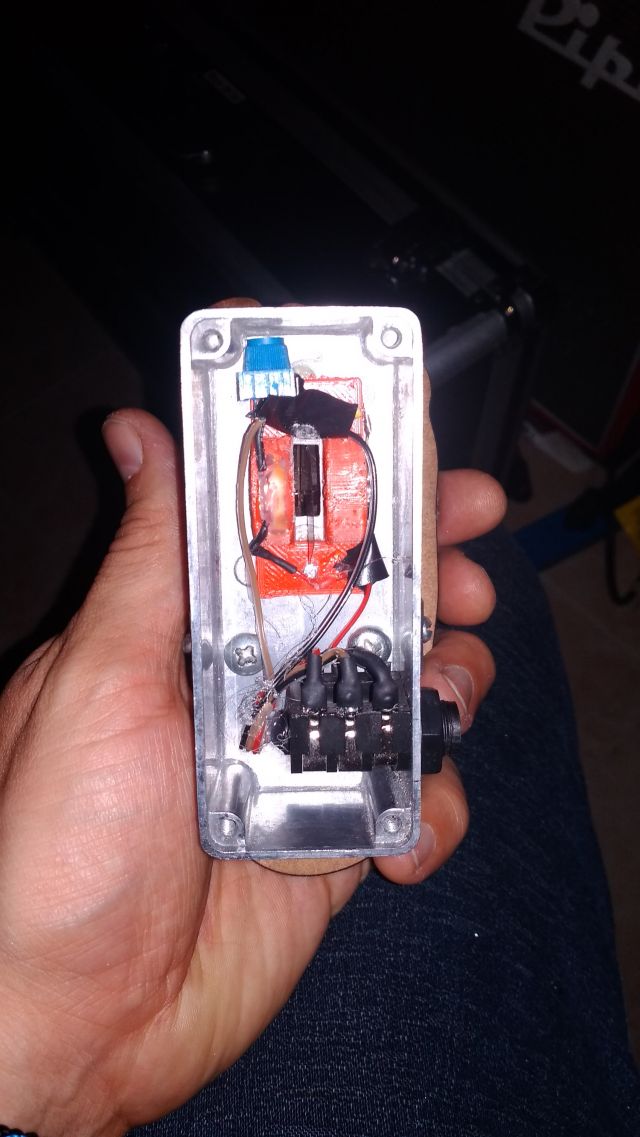

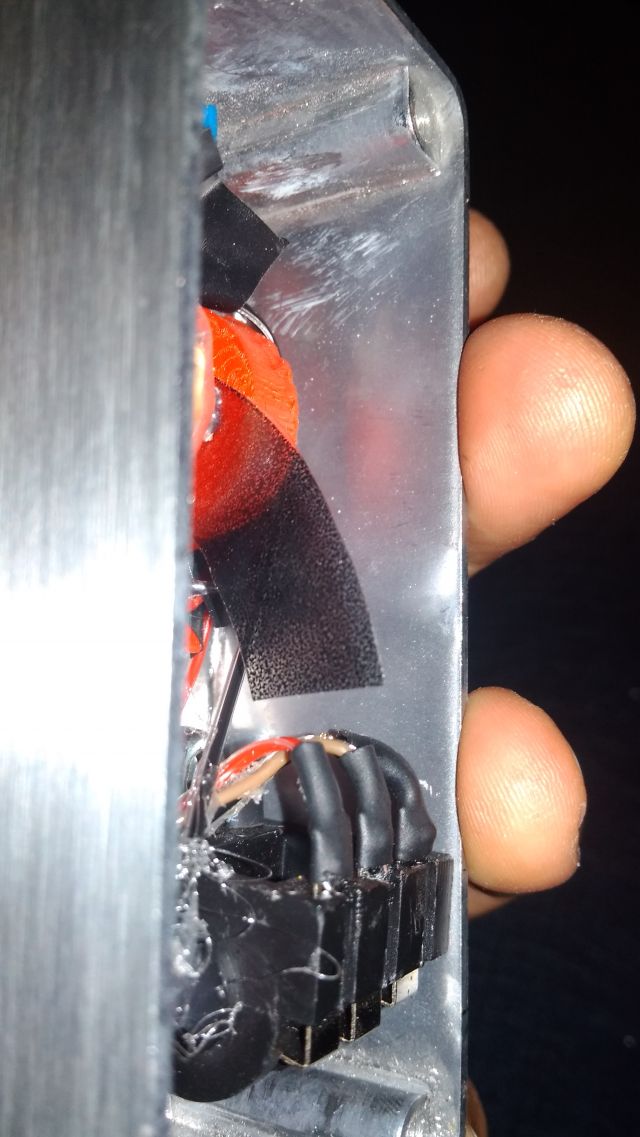

Interior con pieza impresa en 3D que soporta el led y el ldr

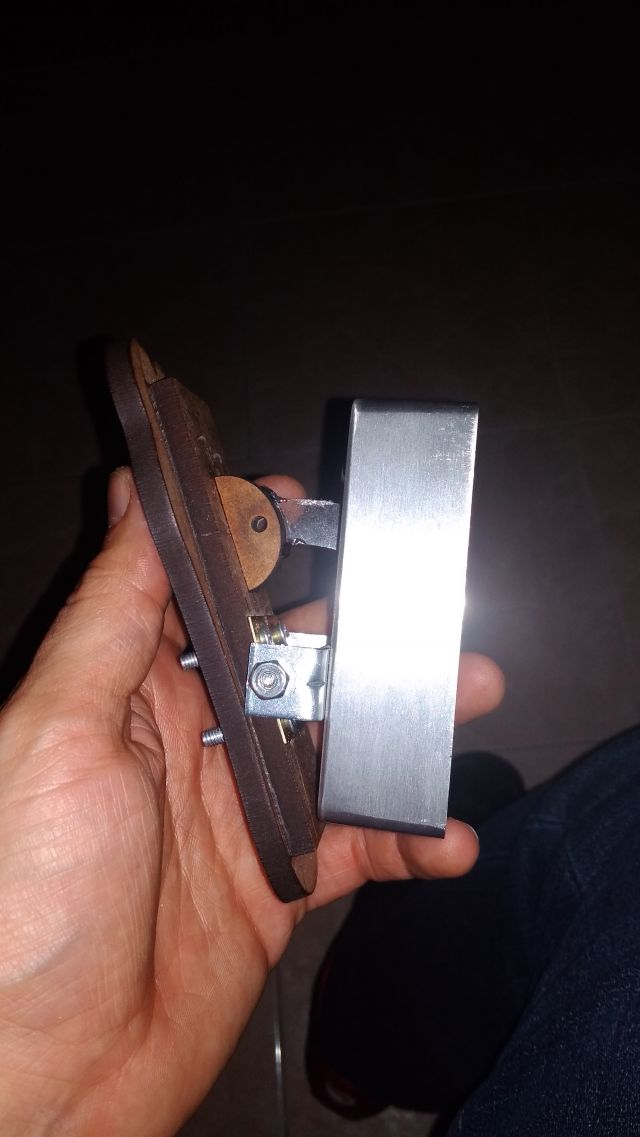

Exterior del pedal

Detalle al mínimo del recorrido

Detalle al máximo del recorrido
