Construcción pantalla 1x10

Luisito Baneado
#13 por Luisito el 18/12/2018
Las medidas son más que óptimas para una caja de 10".

Hay una tendencia a fabricarlas canijas para poder transportarlas y que pesen poco pero eso resta headroom y graves a la pantalla.

Además de las medidas influye bastante si la tapa trasera es abierta o cerrada, el acabado de la cara interna de la caja por que influye en como rebotan las ondas en su interior y también el material de la rejilla.
Subir
Carlos B
#14 por Carlos B el 18/12/2018
Ayer le metí un buen tute, ya que lo quiero tener listo antes del viernes, que vuelo a mi tierra..y después de fiestas ya tengo bastante lío...

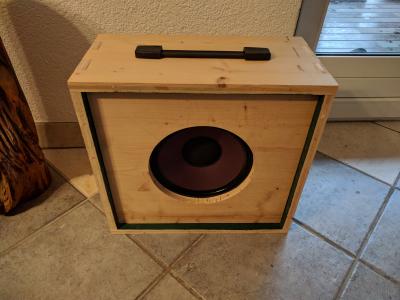

Así que monté todo a ver como se veía.. La frontal va atornillada por detrás, sin mucho lío, con tornillos para madera...lo podría haber hecho desmontable con hembra y tornillo, pero como no creo que lo desmonte nunca...también le monte la cinta de agarre para tener todos lo agujeros hechos antes de empezar a barnizar y pintar.

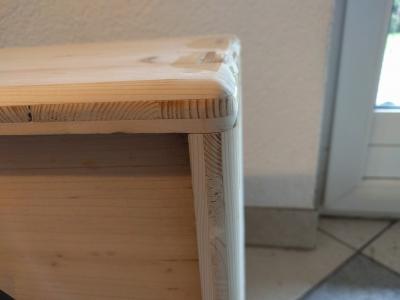

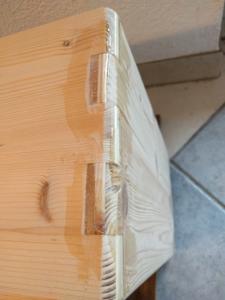

Después con una fresa de R12 le di canto a los bordes delanteros, queda más bonito..y enmasillé un poco, las juntas de cola de milano, con resina de secado rápido para que me diera tiempo a darle una mano de barniz al agua por la noche... Con la resina no pretendía hacer desaparecer la junta, sino que penetrara un poco dentro..de hecho me gusta que se vea un poco. No tengo foto de la pantalla barnizada, la próxima ya será pintada...


Archivos adjuntos ( para descargar)
Subir
Carlos B
#15 por Carlos B el 18/12/2018
LCA Guitars (luisito) escribió:
Además de las medidas influye bastante si la tapa trasera es abierta o cerrada, el acabado de la cara interna de la caja por que influye en como rebotan las ondas en su interior y también el material de la rejilla.


Yo en este caso hago la caja abierta por detrás, ya pondré las fotos de como la he hecho. Y la rejilla a ver cuando me llega, he pedido una redonda por internet, que creo que es de plástico, más que nada por el precio, 3€ ... jaja más que nada para proteger el altavoz. Aunque he pensado en dejarla sin reja también...pero para eso quizás debería montar el altavoz por fuera y no por dentro...ya veremos cuando reciba la rejilla...
Subir
Andro
#16 por Andro el 18/12/2018
Para la parte trasera puedes hacer como Luis, que les pone unos click de sujección rápida, y los divide en varias tapas. Lo cual te da la posibilidad de cerrar o abrir en función de lo que mejor te suene en cada momento. Además, en casa, todo cerrado, te paermite esconder dentro cables y tal..

Para el frontal, aquí en el foro vi a gente ponerle como rejilla, una camiseta vieja, y me molo mucho la idea.. esa camiseta que tanto te mola pero que ya no te pones porque está hecha polvo, pues la recortas a la medida y se pone en el frontal del ampli.. La idea me pareció cojonuda, barata y para uno mismo, molona..

Es solo una idea.. :okis:

Por el resto, la verdad es que tiene muy buena pinta..!!
Subir
Luisito Baneado
#17 por Luisito el 18/12/2018
Bueno lo de cerrada o abierta si la vas a tener en casa y delante de una pared lo mejor (o lo que mas me gusta a mi que toco jazz y blues) es dejarla abierta y que las ondas que salen por detrás vuelvan rebotadas en ella creando un sonido más envolvente.

Las cerradas son mas direccionales (el sonido lo oyes si te pones justo en linea con el altavoz), y son mas adecuadas para espacios abiertos y si estas colocado lejos del altavoz en un escenario muy grande.
Subir
1
Luisito Baneado
#18 por Luisito el 18/12/2018
La rejilla influye dependiendo del material del que este hecha, una camiseta, una tela, restara agudos y un material no poroso, metal, plástico los reflejara mejor.

Mi rejilla favorita es una tela de saco antiguo, no solo por estetica sino porque hace que las pantallas no suelen chillonas si metes por ejemplo un Celestion V30.
Subir
ferthunder
#19 por ferthunder el 19/12/2018
Esa pantalla merece un tolex con sus cantoneras metálicas y eso, te está quedando genial.
Subir
Carlos B
#20 por Carlos B el 19/12/2018
Andro escribió:
Para la parte trasera puedes hacer como Luis, que les pone unos click de sujección rápida, y los divide en varias tapas. Lo cual te da la posibilidad de cerrar o abrir en función de lo que mejor te suene en cada momento


Jodó, buena idea esa! Esta vez no, pero en un futuro, si vuelvo a hacer otra, lo monto así!

Andro escribió:
Para el frontal, aquí en el foro vi a gente ponerle como rejilla, una camiseta vieja, y me molo mucho la idea..


Esto lo había pensado, o buscar un trozo de tela que quedase con el diseño de la pantalla...si no me gusta como queda la reja, será la siguiente opción...

Gracias por las ideas Andro, la experiencia de otros siempre va bien para que uno pueda mejorar! :brindis:

LCA Guitars (luisito) escribió:
Mi rejilla favorita es una tela de saco antiguo, no solo por estetica sino porque hace que las pantallas no suelen chillonas si metes por ejemplo un Celestion V30.


Luis, la foto de tu avatar lleva la tela que comentas, no? Mola mucho esa pantalla y cabezal!!! Muchas gracias por tus comentarios, siempre se puede aprender algo. :palmas2:

ferthunder escribió:
Esa pantalla merece un tolex con sus cantoneras metálicas y eso, te está quedando genial.


Muchas gracias! El tolex no es opción, ya lo verás al final. Además me gustan las cosas diferentes y esta creo molará...
Subir
Carlos B
#21 por Carlos B el 19/12/2018
Venga que ya está casi lista!

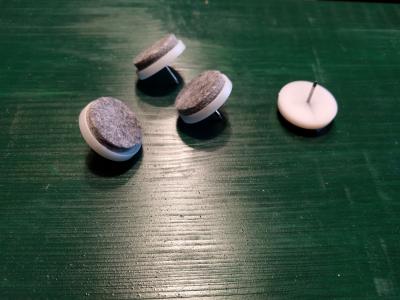

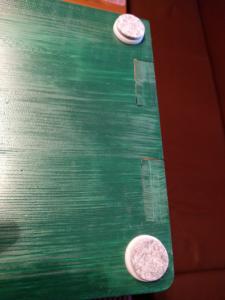

La base de la pantalla va pintada simplemente de verde y como pies, le voy a poner estas cosas que se utilizan para poner en las patas de las sillas y mesas..total, como es para casa será suficiente. Además tengo un montón que compró mi mujer y no se donde meterlos...jaja

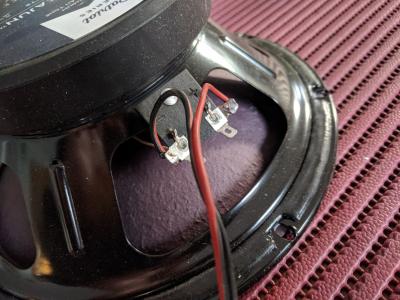

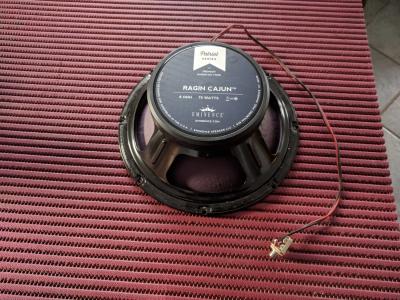

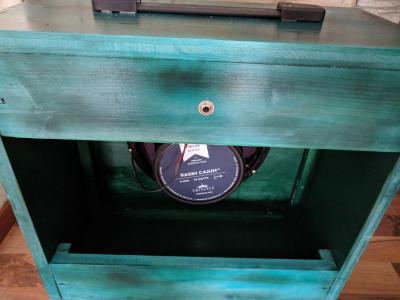

Ya tengo preparado el altavoz que voy a meter. He soldado todo directamente. lo podría haber hecho con fastons, pero me gusta más soldado.

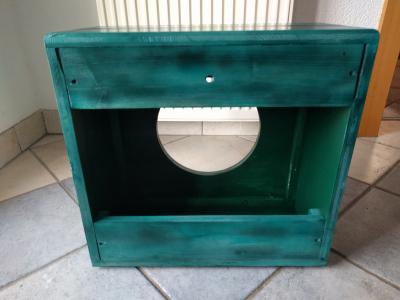

Y una foto de como queda la trasera y la idea de como se verá la pantalla...aunque por delante y los laterales lleva algo más...mañana las fotos a falta de la rejilla...

Archivos adjuntos ( para descargar)
Subir
1
Luisito Baneado
#22 por Luisito el 19/12/2018
Carlos B escribió:
Luis, la foto de tu avatar lleva la tela que comentas, no? Mola mucho esa pantalla y cabezal!!! Muchas gracias por tus comentarios, siempre se puede aprender algo.


Si eso es, son sacos antiguos de café hechos en tejido natural y me gusta que lleven logos y letras.
Subir
1
Carlos B
#23 por Carlos B el 20/12/2018

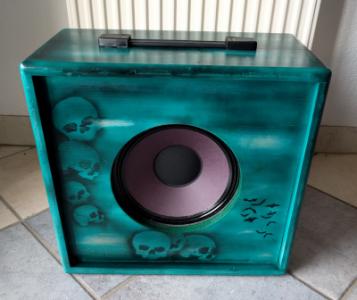

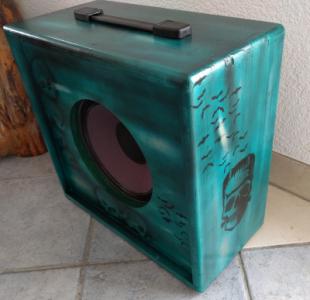

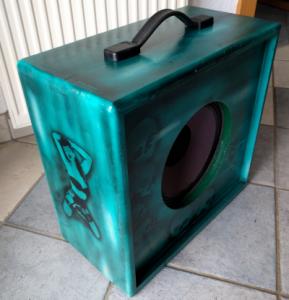

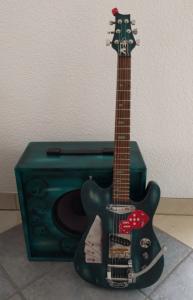

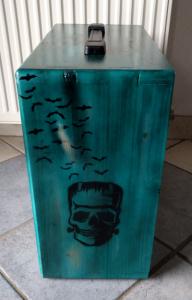

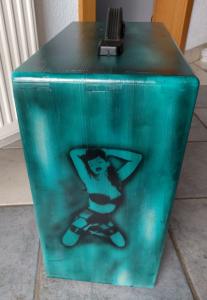

Bueno, pues de momento está lista...y digo de momento porque le iré poniendo algunos dibujos más con el tiempo...de hecho la he dejado un poco más clara que la guitarra hasta que tenga todos los dibujos puestos, ya que a lo mejor no hace falta que la ponga más oscura...lo importante, las fotos (con el móvil) ! Después de fiestas, a la que tenga un rato, gravo algo para que se vea como suena.
Espero que os guste!







Archivos adjuntos ( para descargar)
Subir
2
Joaquín
#24 por Joaquín el 20/12/2018
joder que artista!!!
Subir
