Construcción pantalla 1x10

Carlos B
#1 por Carlos B el 14/12/2018
Buenas!
Ahora que ando con tiempo voy a hacer algo para mi que hace tiempo que tengo pendiente..es una pantalla de 1x10 para casa. Evidentemente será a mi estilo e irá a juego con una guitarra que tengo.
Hace un tiempo estuve en una tienda que liquidaban restos que tenían y encontré un altavoz Eminence Ragin cajun de 75W 8 Ohm por 30€ nuevo...así que para casa se vino...jaja.
Para la pantalla utilizaré un tricapa de pino de 19mm (un resto que tengo por casa). No voy a hacer nada perfecto, ya que la pantalla es para mi y le voy a dar un toque personal, así que si las juntas no son pefectas no pasa nada, de hecho me gusta más... el acabado, como digo, será a juego con una guitarra, así que irá pintado...nada de tolex, ni esquineras, ni nada de nada...

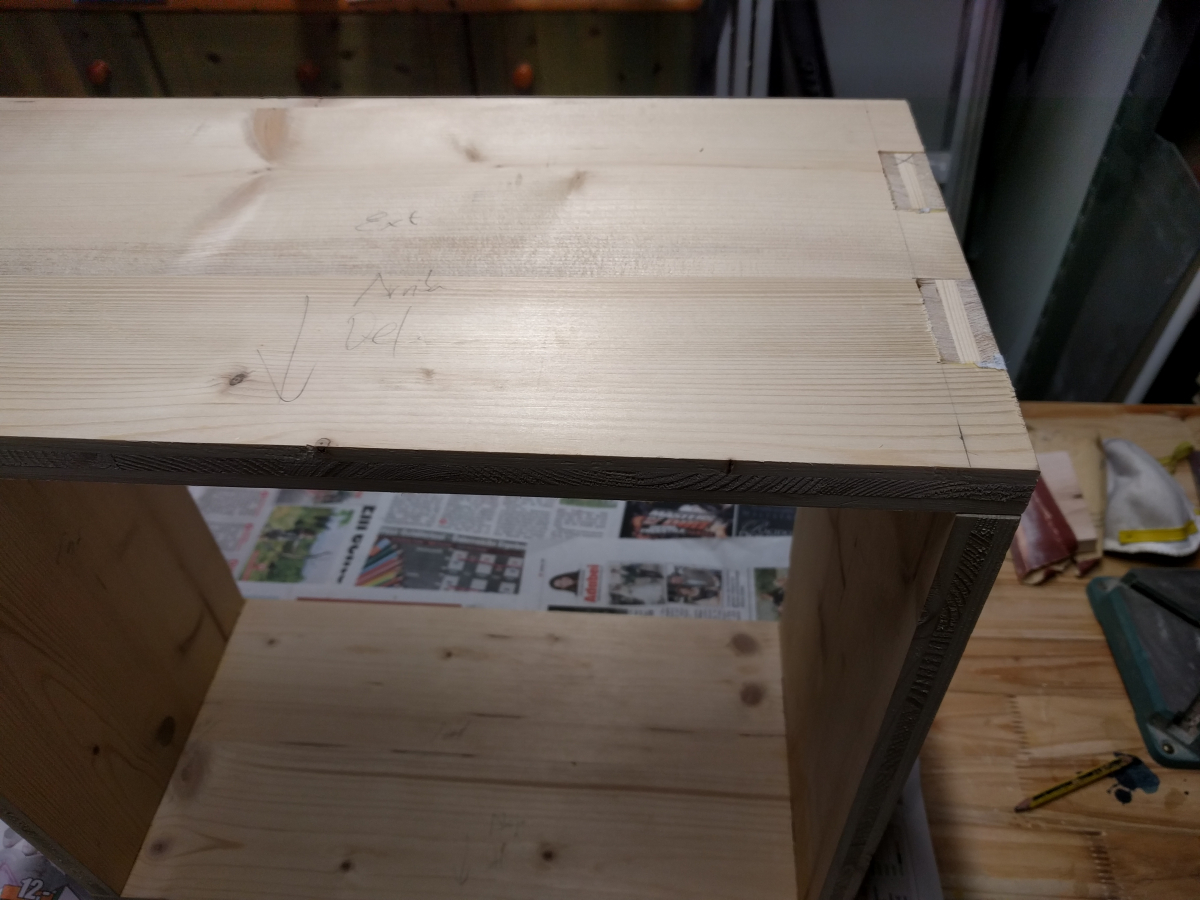

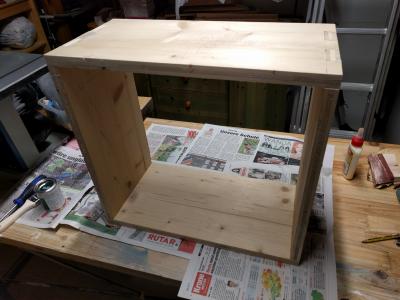

He cortado las piezas a la medida y he hecho una especie de cola de milano, a mi manera...


Archivos adjuntos ( para descargar)
Subir
1
OFERTASVer todas
  • Boss Katana 50 MKII
    255 €
    Ver oferta
  • -18%
    Warm Audio Foxy Tone Purple 70th Fuzz
    129 €
    Ver oferta
  • Harley Benton TE-52 NA Vintage Series
    169 €
    Ver oferta
toni diaz
#2 por toni diaz el 14/12/2018
Muy buena pinta, lo de hacerla a juego con la guitarra es un puntazo.
Por aqui me quedo a alcagüetear
Subir
Atemsartatem
#3 por Atemsartatem el 14/12/2018
oooh yeah!! Me apunto a este también!!! A ver con que nos sorprendes esta vez!!
Subir
PKTo
#4 por PKTo el 14/12/2018
Otro que se apunta al hilo... para aprender.
Subir
Carlos B
#5 por Carlos B el 17/12/2018
#2 Gracias por pasarte toni, si, creo que molará a juego con la guitarra..a mi me gusta hacer siempre cosas diferentes...

#3 Bienvenido Atemsartatem!! Eso de sorprender mola!

#4 Bienvenido PKTo
Subir
Carlos B
#6 por Carlos B el 17/12/2018
Tengo algunos avances.

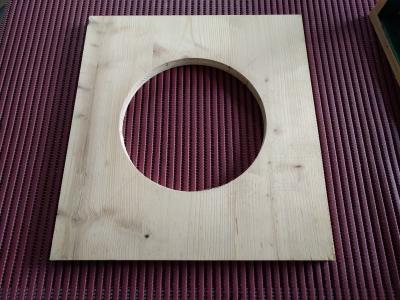

He estado haciendo la frontal. No tengo fotos del proceso, pero explico como lo he hecho. Una vez cortada la medida del frontal, con la fresadora y el compás he hecho el agujero del altavoz. Si alguien no sabe que es el compás de la fresadora pongo unas fotos para que se vea. La trasera será abierta y solo llevará dos listones, uno arriba y otro abajo, ya se verá..

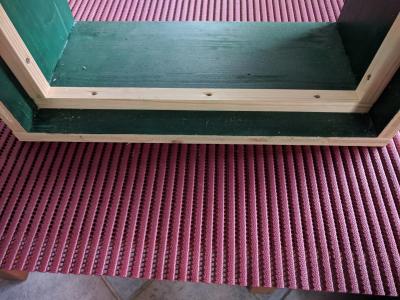

La caja la he pintado por dentro, de color verde (aunque no se verá demasiado) con pintura acrílica. El verde es el que predominará también en la pantalla... Y he puesto los listones que sujetarán la frontal y la trasera..

Archivos adjuntos ( para descargar)
Subir
Luisito Baneado
#7 por Luisito el 17/12/2018
Me sumo al hilo.

Pinta bien esto viendo tus otros trabajos. :)
Subir
1
Andro
#8 por Andro el 17/12/2018
Un frontal gordito, no??

Yo me uno al hilo también, como dice Luis, viendo tus otros trabajos (que he seguido con entusiasmo..) esta pantalla seguro que queda cojonuda.. :okis:
Subir
1
Lead_Zeppelin
#9 por Lead_Zeppelin el 17/12/2018
Andro escribió:
Un frontal gordito, no??


Si, es gordita toda la pantalla en general. La esta haciendo integra de tricapa de pino de 19 mm que tiene por casa según comenta. Fijo que suena contundente.

No se cuanto influye el espesor de la madera del bafle (frontal, soporte del altavoz) en el sonido. Muchas marcas hacen sus pantallas con el mas gordo que el resto de la pantalla.
Subir
Luisito Baneado
#10 por Luisito el 17/12/2018
El grosor en si no influye pero si conviene que el frontal sea rígido y no vibre.
Subir
1
Andro
#11 por Andro el 17/12/2018
Efectivamente Luis, la que yo hice con los planos del Fender Tweed Deluxe, las paredes de la estructura es de 19 mms igualmente, pero en cambio Fender le mete al frontal tan solo 10 mms (0,38 pulgadas) Por eso lo veía tan gordito jeje..

Aun así, si es material que tienes por el taller, bien vale su uso.. :okis:
Subir
Carlos B
#12 por Carlos B el 18/12/2018
#7 Bienvenido Luisito! Tu que eres un máster de hacer cajas, espero que te guste! Es la primera que hago.

Andro escribió:
Un frontal gordito, no??


Si, un poco. En principio lo tenía que poner de 10mm pero como no tenía nada por el taller y no quería comprar, ya que es para mi y me da igual si es un poco más gordo, pues le meto de 19mm. Total, lo importante es que no vibre, como dice Luisitio más abajo. Si el sonido me coge un poco de cuerpo no pasa nada, pero no creo que cambie mucho por el grosor del frontal, cambia más por como está construida la caja, o eso he leído...
Las medidas del mio son 460x430x230 mm

Andro escribió:
Aun así, si es material que tienes por el taller, bien vale su uso


De hecho el material no lo tenía en mi taller, lo tenía mi suegro...que le gusta hacer también cositas y a veces tiene restos que me llevo cuando los visito... :palmas2: :juas:
