Construcción de mi primera Archtop

nano escribió:

Ah,y una españolita después de acabar esta,eh,que eso si que es trabajo fino!

Ya te digo que en eso ando... en una española, y trabajada al estilo tradicional, con herramienta manual... ya estoy en fase de acabado, dando las sesiones de engrosado de gomalaca, y espero poder empezar a dar las capas de brillo en breve...

Llevo poco en el foro pero este hilo no me lo pierdo pillo sitio esperando más novedades

Hola de nuevo a todos!
antes de nada, siento el parón que tuvo este hilo... he estado con mil proyectos e historias y he tenido que elegir entre hacer cosas o contarlas...
pero como me sabe mal dejar esto así a medias, voy a poner al menos algunas fotos de cómo continuó este proceso y por supuesto algunas de cómo quedó la guitarra finalmente...

De entrada estoy viendo que las fotografías ya no se muestran de la forma que solían mostrarse... así que tengo que investigar de nuevo cómo hacer que se muestren las imágenes directamente en el texto. Antes simplemente pegaba el vinculo de imageshack tipo foro, y listo, pero ahora así solo se muestra un cuadro gris...

En fin, en cuanto vea cómo hacerlo, sigo mostrando...

Un saludo a todos!

probando...

Bueno, pues parece que ahora sí funciona...
Voy a tratar de mostrar el proceso con fotos autoexplicativas en la medida de lo posible, pero sin dar demasiado detalle en las explicaciones, por no extenderme...
si tenéis alguna duda, decidme y trato de aclararla...

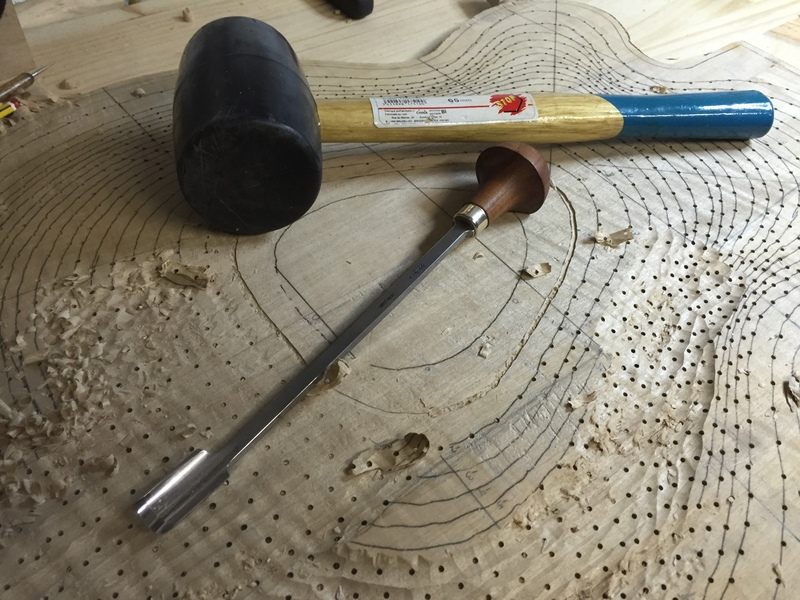

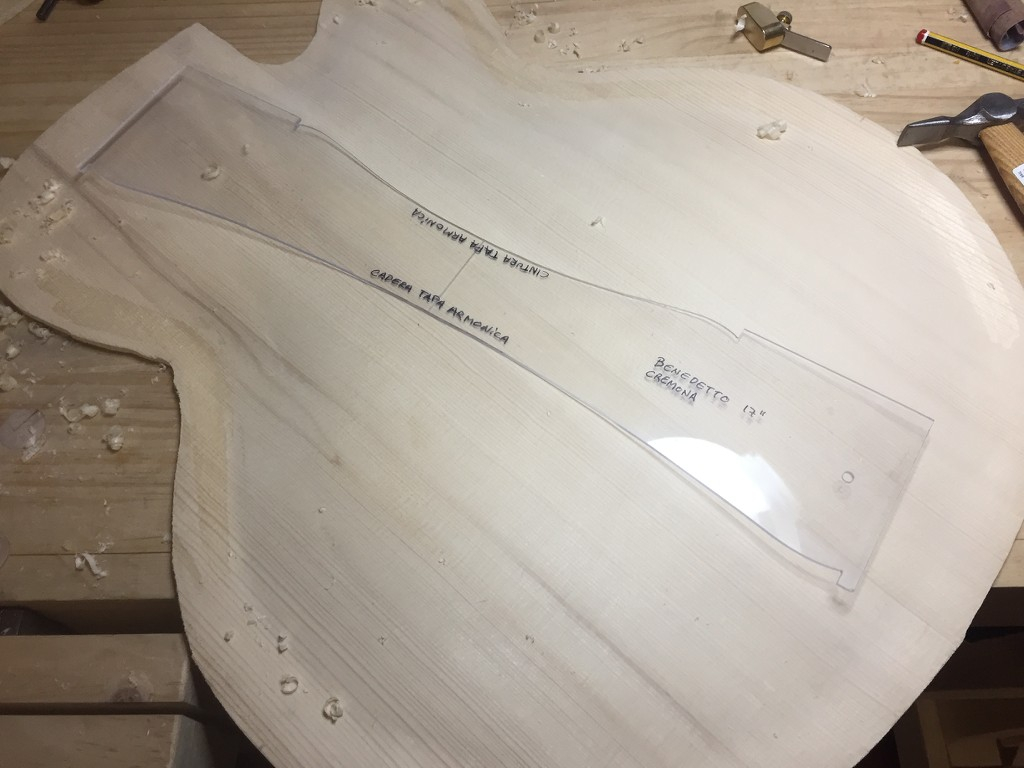

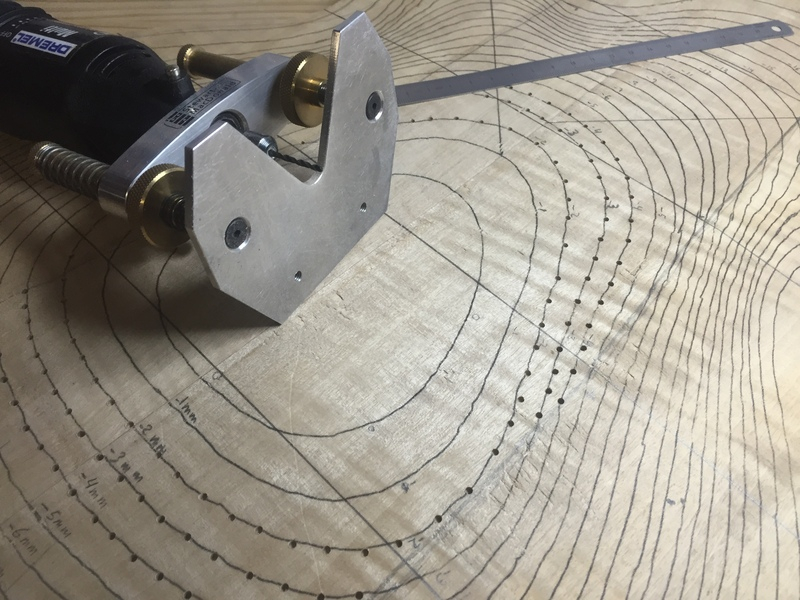

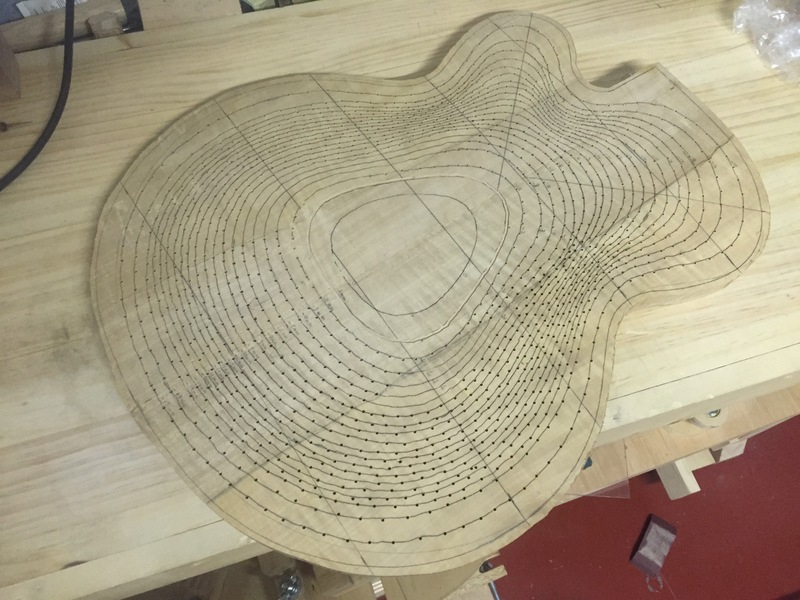

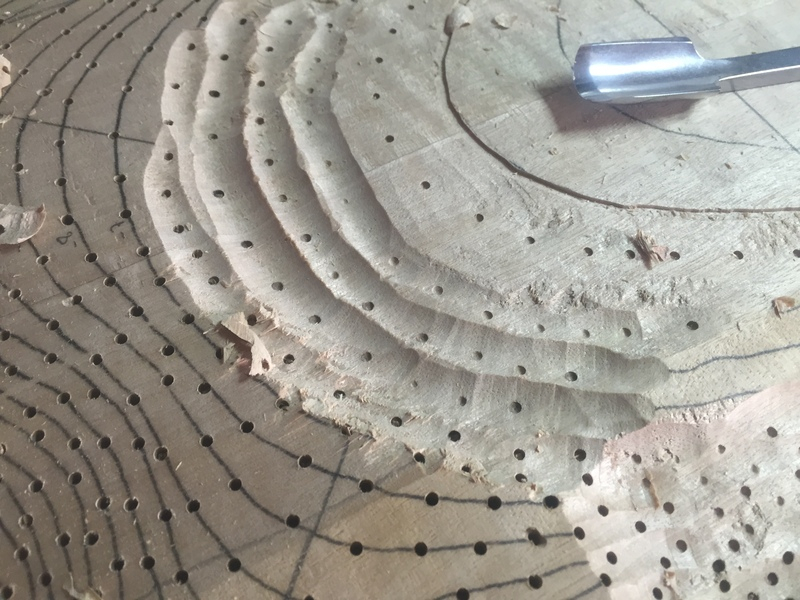

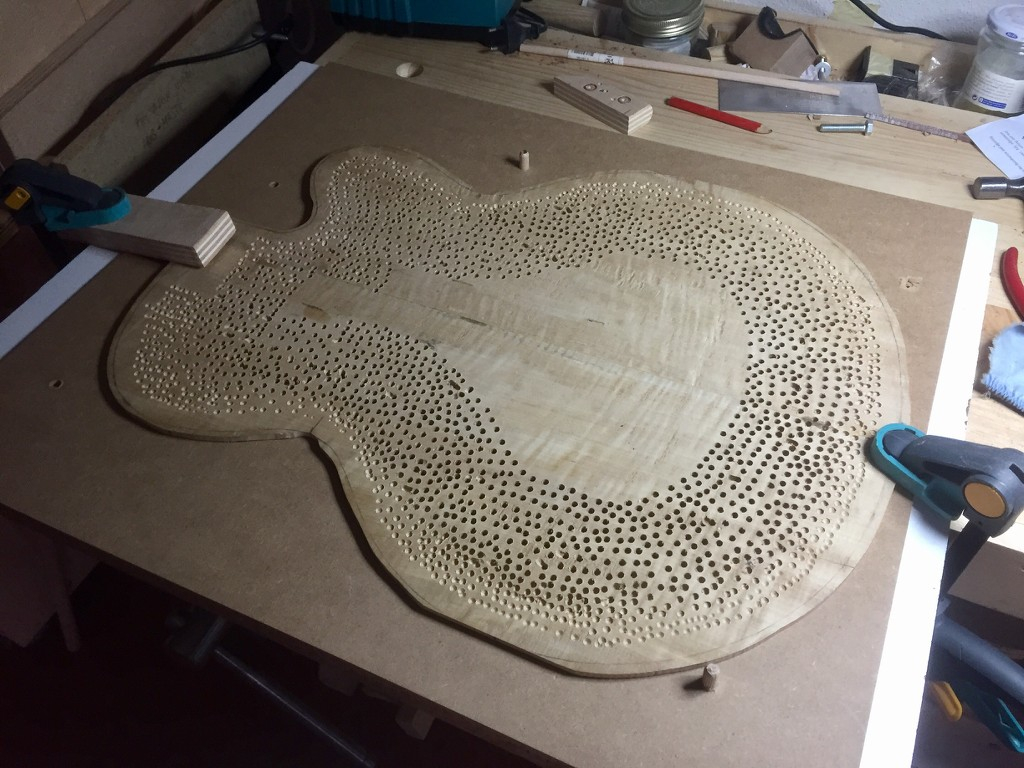

Muestro en esta ocasión fotos del tallado de tapa y fondo. El método para tallar, es trasladar las lineas de altura de los planos a la madera con agujeros de la profundidad correspondiente y luego darle a la gubia hasta llegar al fondo de cada agujero... finalmente se iguala con lija, usando plantillas de los perfiles para garantizar la fidelidad con los planos, y... voialá..























Detalle importantes a tener en cuenta es el perímetro interior plano, para que al encolar los aros, las cadenetas tengan una superficie uniforme.
De la misma forma, en la parte exterior, se puede ver un hundimiento perimetral, que servirá, profundizandolo más o menos, para dar mayor o menos capacidad de vibración a la tapa....

Acto seguido, señalo los puntos clave en la tapa, que determinarán el centro, la posición del puente, y la posición de las "f":

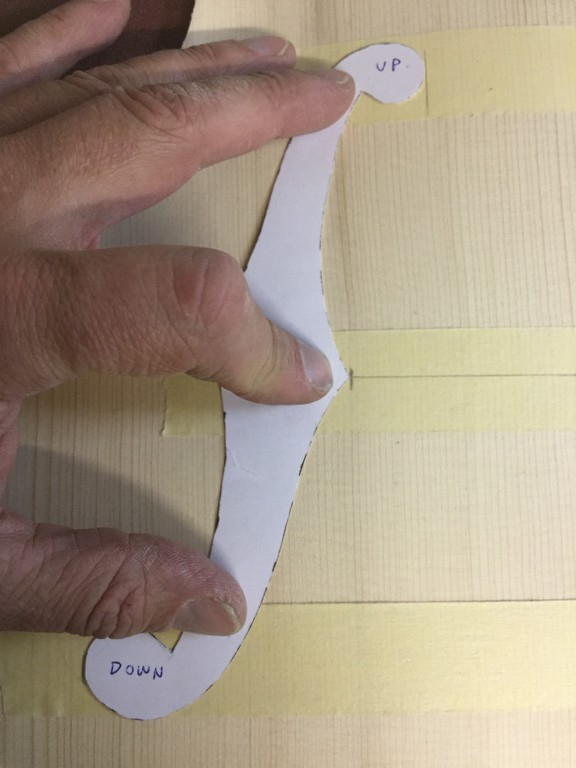

Lo siguiente es dibujarlas con ayuda de una plantilla, recortarlas con una segueta, y suavizar el corte con lijas de diferentes formas:









Y este es el resultado final:



Preparo imágenes del perfilado de las efes, y sigo mostrando...

Un saludo!

[ Imagen externa no disponible ]

#41
Saludos Luis.
Buen trabajo, como siempre nos tienes acostumbrado. Los niveles exteriores, yo los realizo con la fresadora, como si de una CNC se tratara. Así quitas de entrada mucha más madera y dejas menos para las gubias y cepillos. Supongo que lo harás así para seguir la tradición más artesanal , o por no liar tanta viruta en el taller, no?

Domi Rosano escribió:

Supongo que lo harás así para seguir la tradición más artesanal

Buenas Domi, pues asi es, la verdad es que hace tiempo que trato de hacer las cosas lo más "a mano" posible... me gusta lo de las herramientas manuales... el silencio... y lo físico que se vuelve el trabajar la madera... eso sin mencionar que es más fácir barrer virutas que quitar el polvo de madera pegao hasta en los gallumbos.... ejejeje

un saludete

Buenooo! Que buena referencia te has buscado, una Benedetto Cremona!

Pues me va a venir de perlas tu hilo. Yo ando ahora mismo fabricándome las herramientas para empezar a hacer también una archtop, así que te haré muchas preguntas jejeje. Ya he hecho el medidor de grosores y ahora ando con el mini cepillo curvo. Son tan caras estas herramientas, para darles el escaso uso que le voy a dar, que he decidido hacerlas.

Te sigo desde el antiguo foro Villagarlopa, donde me quedé pillado con las dos Telecaster Thinline que hiciste, creo que ya te dije que tu hilo me sirvió para construirme mi Thinline, como tutorial y como fuente de inspiración . Ahora, con este otro hilo, ya me confirmo como un seguidor incondicional de tu obra.

Por favor, continúa escribiéndolo, más de uno te lo vamos a agradecer.

Sube las fotos directas al foro asi nunca se caeran, bueno sino se quema donde guardan los datos

Y bueno, ¿Qué paso con este proyecto? Nos quedamos esperando
