Construcción finazalida de una Frankenstrat de Eddie Van Halen

josrocker
#1 por josrocker el 25/01/2018
Muy buenas amigos.

Siempre he sido un gran fan de Van Halen y su Frankenstrat y por ello me he armado de paciencia y me he construido una similar en estética pero distinta en lo que a pastillas y electrónica se refiere. Para los que no sepáis de que guitarra hablo, aquí os adjunto un enlace del propio foro:

https://www.guitarristas.info/reportajes/guitarras-historia-iii-frankenstrat-eddie-van-halen/425

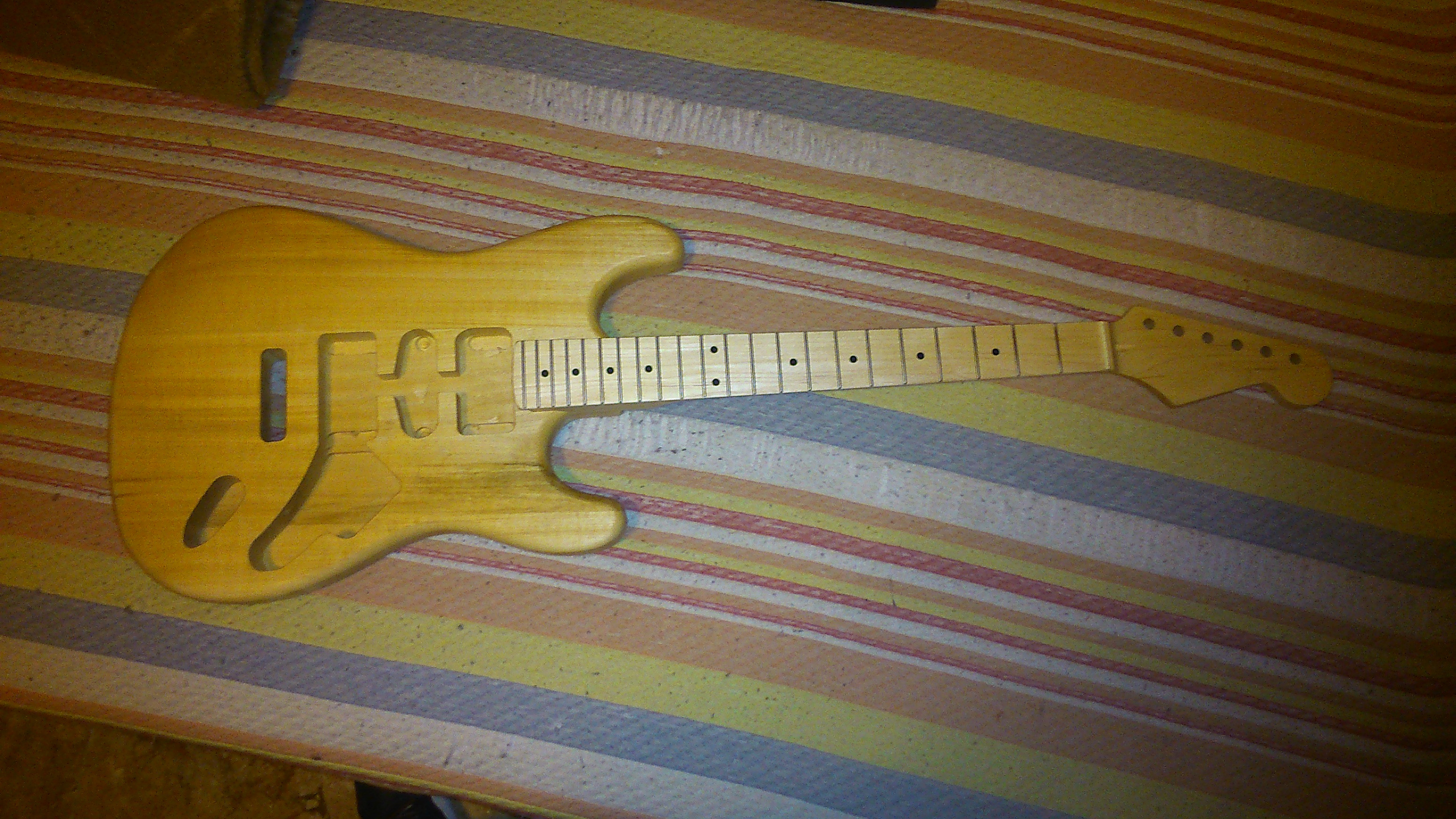

Lo primero que hice fue hacerme con un cuerpo y un mástil de calidad media, el cuerpo me costo 40 euros y el mástil 30. En lo que a calidad se refiere, diria que son como una Squier Standard.


Se instalan clavijeros, se atornilla el mástil y se pone el puente. Destacar una cosa, el puente me lo puso un luthier ya que yo no me atreví. Una vez instalado el puente comprobé si la guitarra era funcional. He perdido la foto que hice en su día sobre esa parte del trabajo, por lo tanto os tendréis que conformar con esta donde sale mi gato jeje.


Una vez que se comprueba que la guitarra se puede tocar bien, vamos a lo interesante del proceso, la pintura jeje. Empezamos dando dos capas de imprimación:


Lijamos bien con lija de grano fino, retiramos el polvo y pintamos de negro:

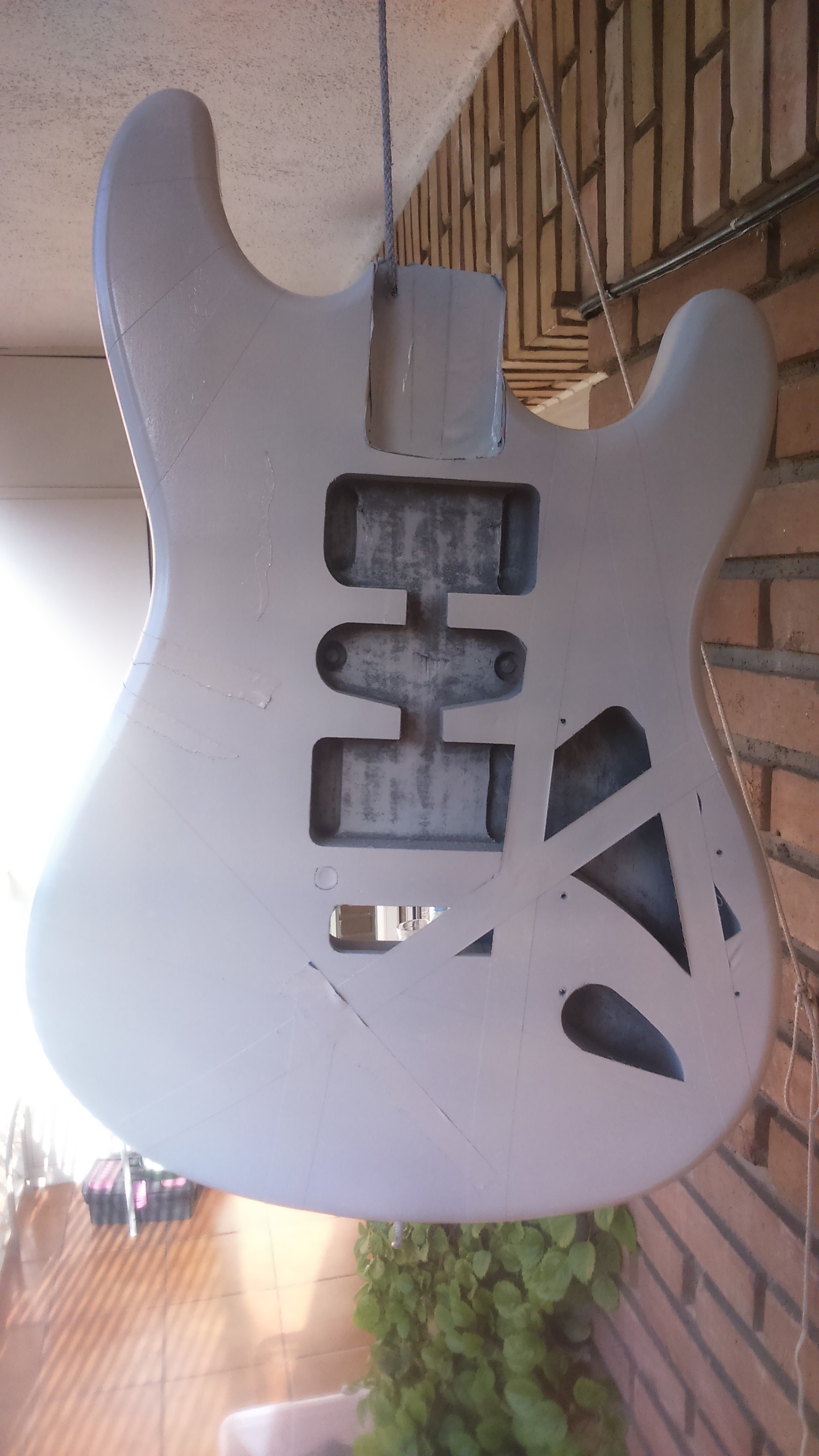

Procedemos a encintar el cuerpo siguiendo el patrón que siguió Eddie. Fue muy lioso todo pero conseguí hacerme una idea:

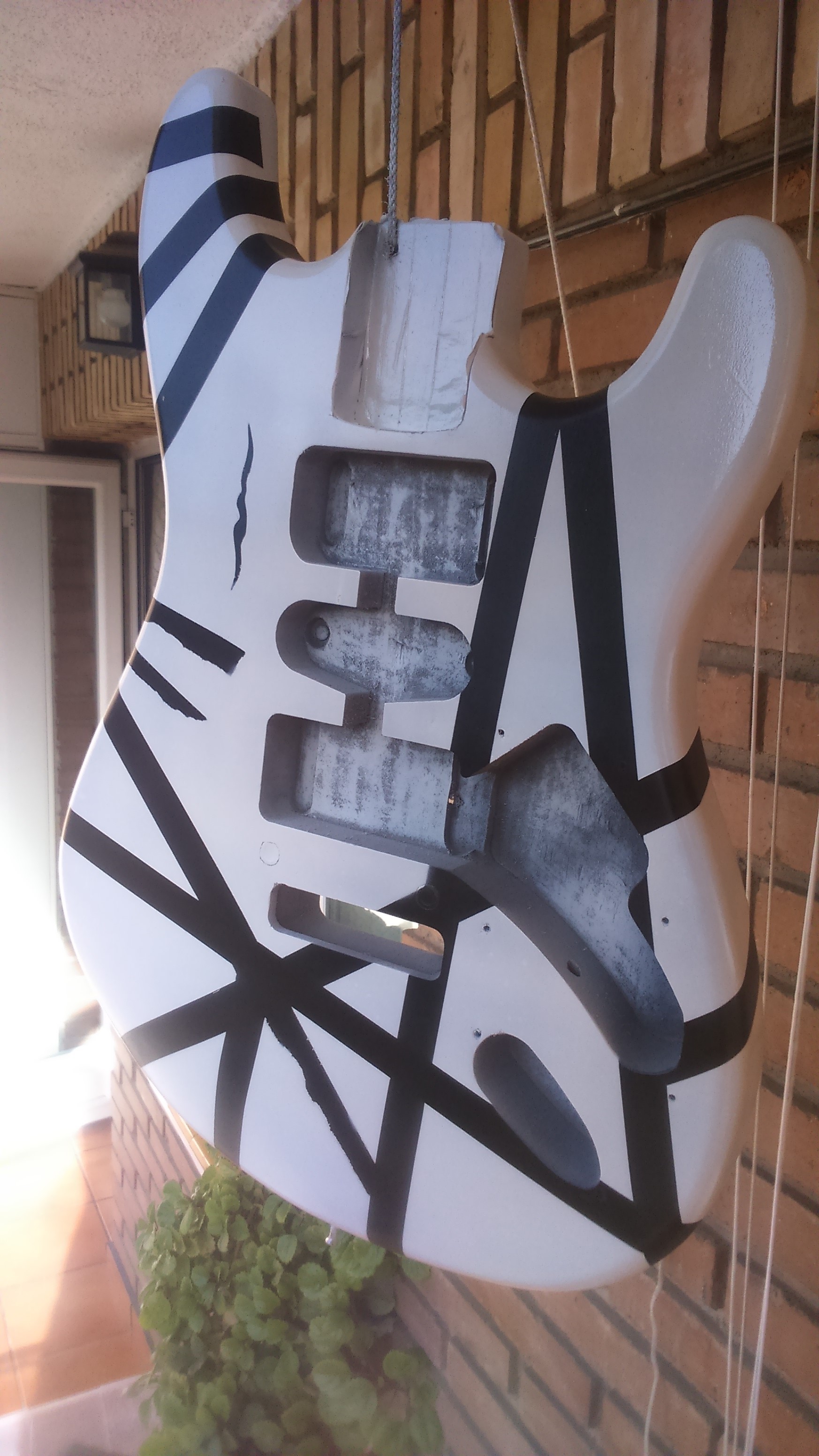

Una vez puesta la cinta, pintamos de blanco y retiramos la cinta:

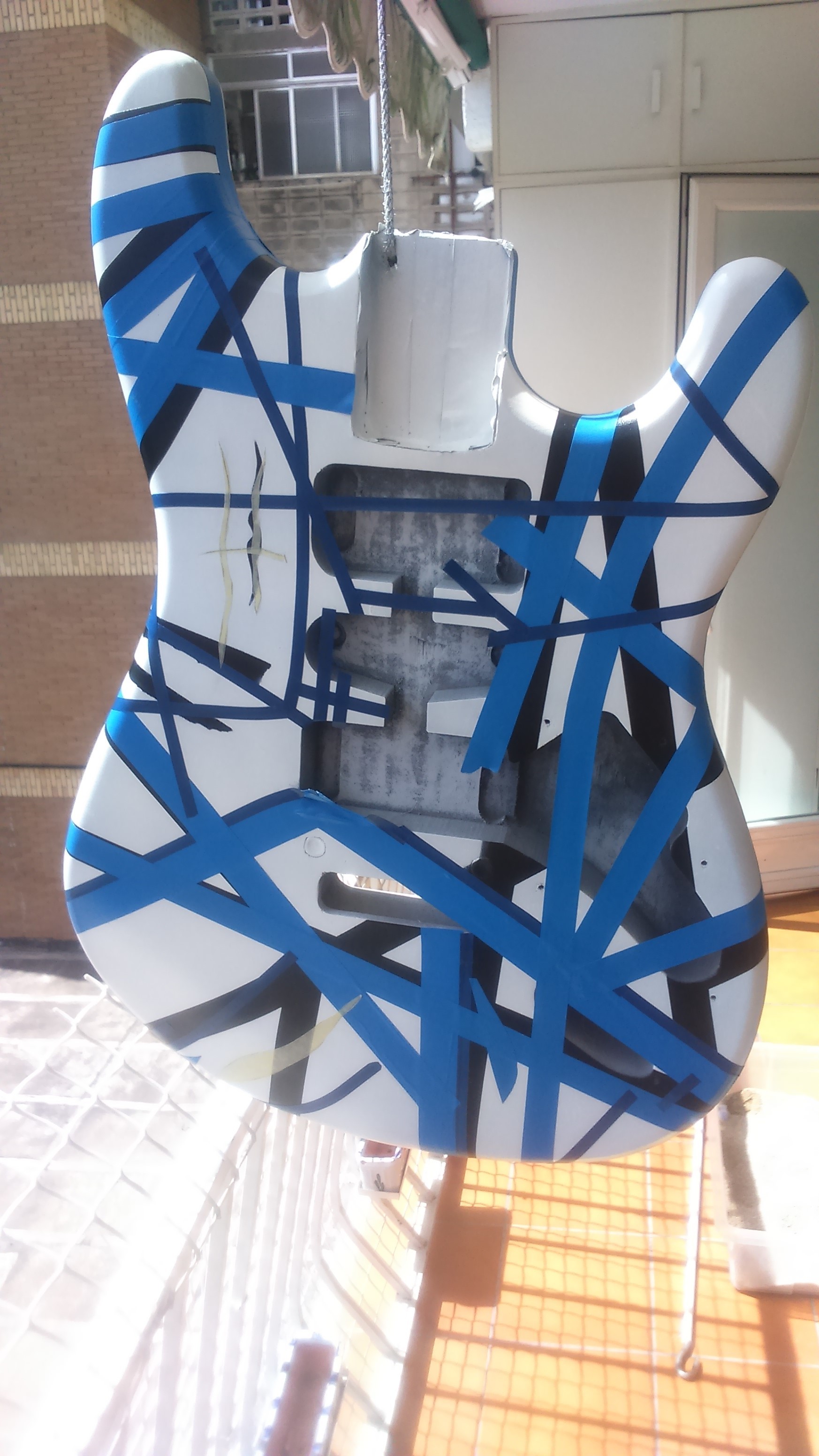

Volvemos a encintar siguiendo de nuevo un patrón todavía más lioso, pintamos de rojo y retiramos la cinta:



Si, son mis calcetines jaja, hacía calor.

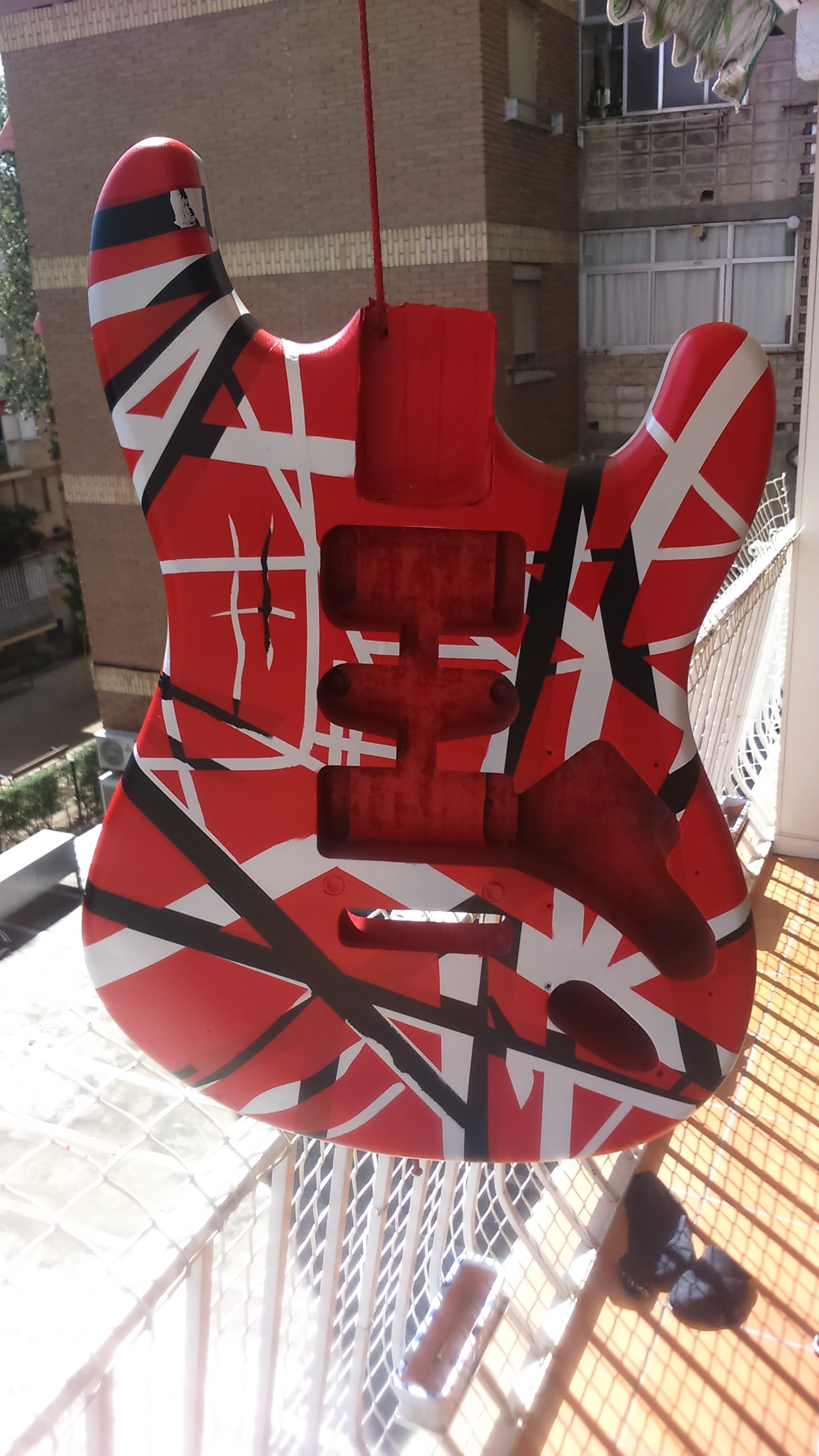

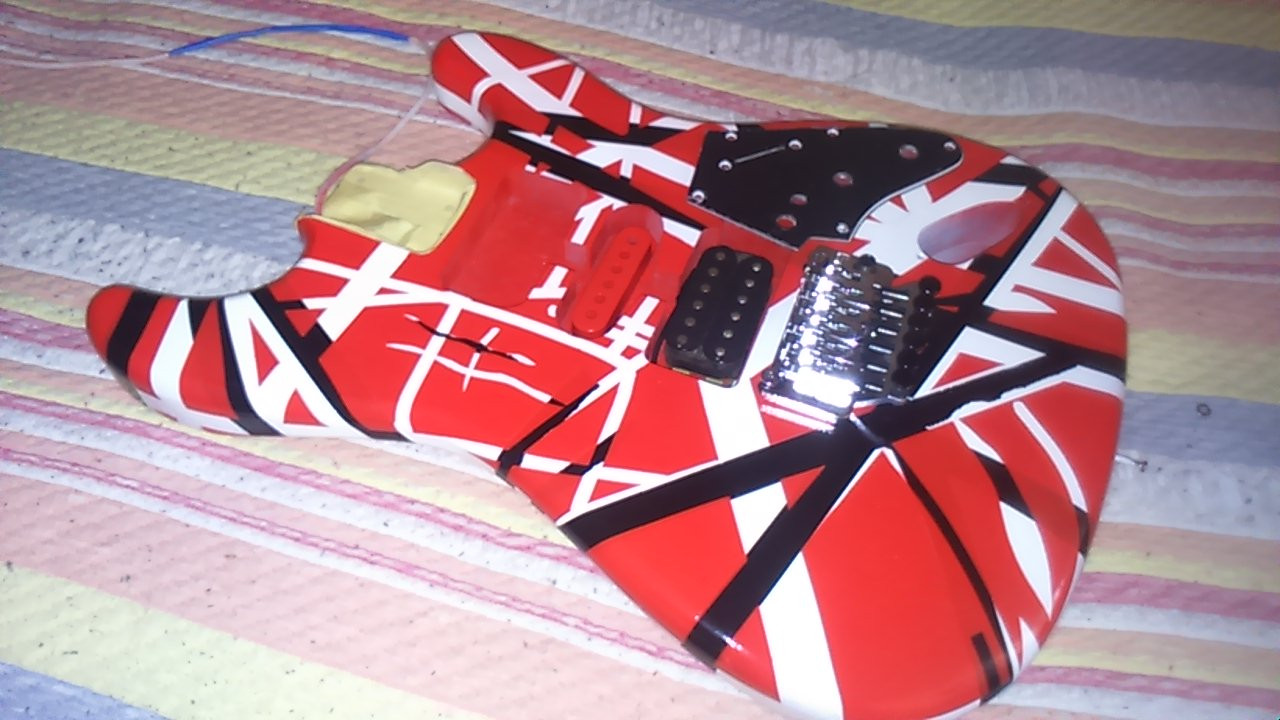

Tuve algunos desperfectos en la pintura al retirar la cinta que luego tuve que arreglar con pincel. Una vez arreglados, barnizamos y presentamos los componentes:


La réplica que venden de la Frankenstrat, esta envejecida. A mi personalmente no me gusta, por lo que la voy a dejar con un acabado como si fuese nueva.

Una vez terminado el trabajo de pintura y barniz, procedemos al ensamblaje de las pastillas y la electrónica. Aquí es donde voy a diferir mucho del señor Eddie, ya que la electrónica original es una chapuza con solo una pastilla funcional.

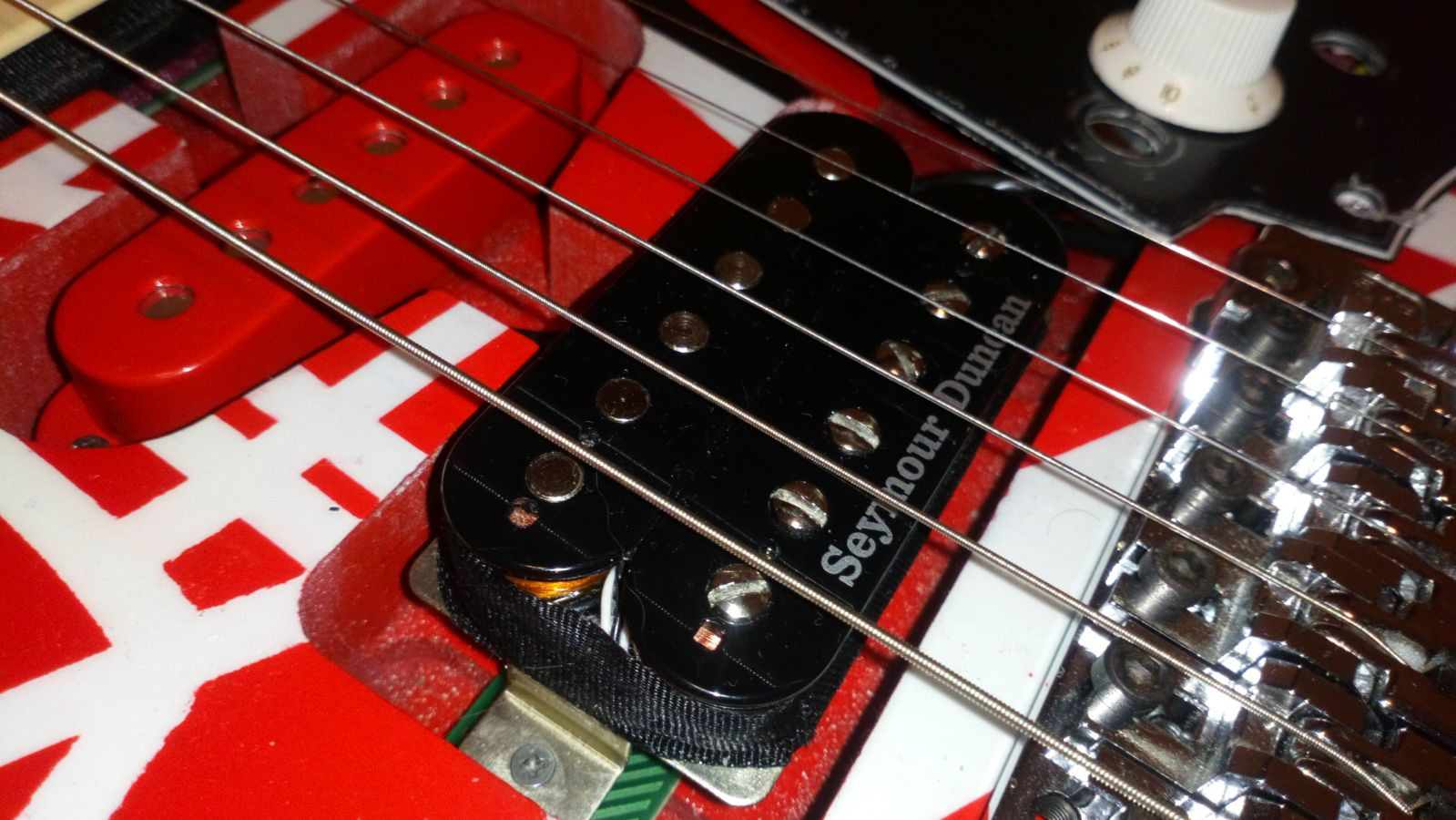

Para el puente he escogido una Seymour Duncan Custom Custom SH-11, que según muchas páginas de internet da un sonido muy próximo al de Van Halen. Hay a la venta una copia del humbucker de la Frankestrat, pero es carísimo e incluso se cree que se trata de una SH-11 ligeramente modificada.

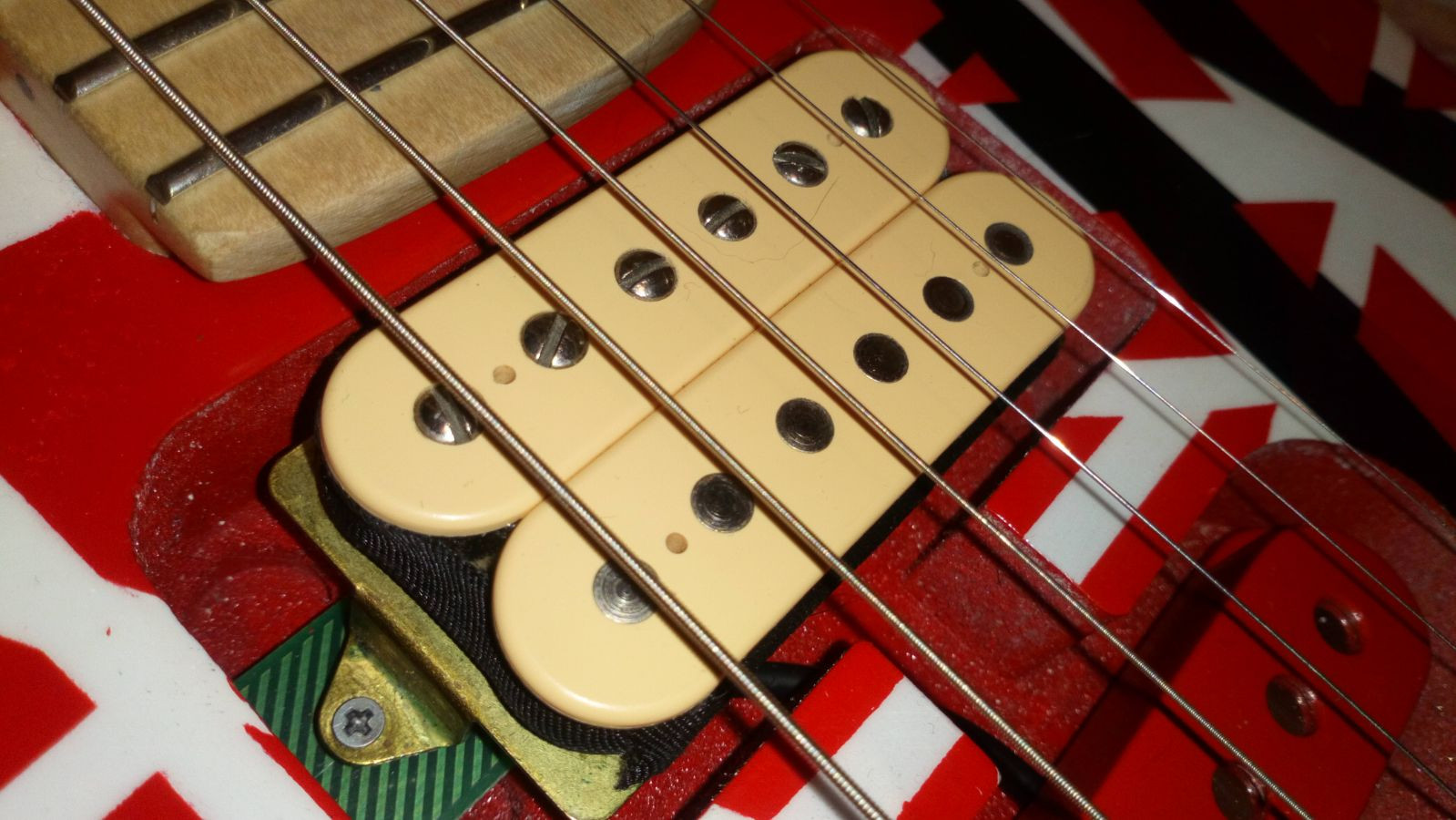

Para el mástil he escogido una Dimarzio Air Norton DP 193, que es la pastilla que Dimarzio diseño para el mástil de las primeras Music Man Wolfgan que usó Van Halen.

Selector de 5 posiciones de multicircuito para conmuntar de esta manera:

Posición 1: Pastilla de puente en modo humbucker
Posición 2: Pastilla de puente en modo single.
Posición 3: Pastilla de puente y de mástil a la vez en modo humbucker ambas.
Posición 4: Pastilla de mástil en modo single.
Posición 5: Pastilla de mástil en modo humbucker.

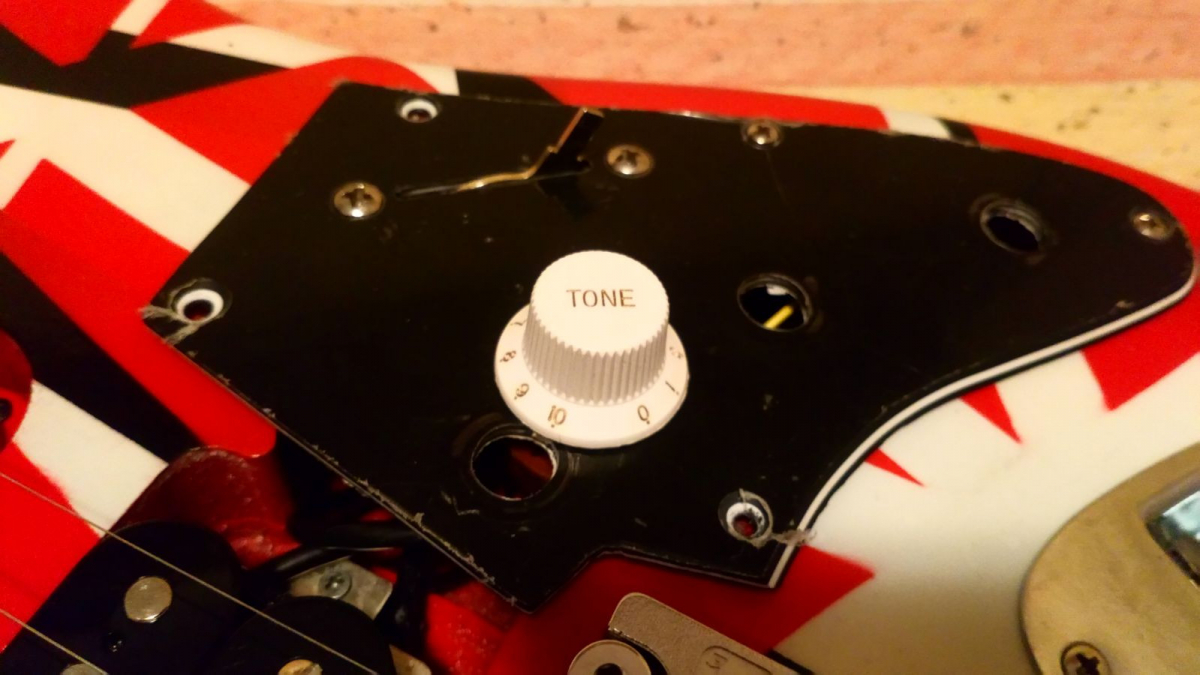

Un único control de volumen, con la perilla etiquetada como "Tone".

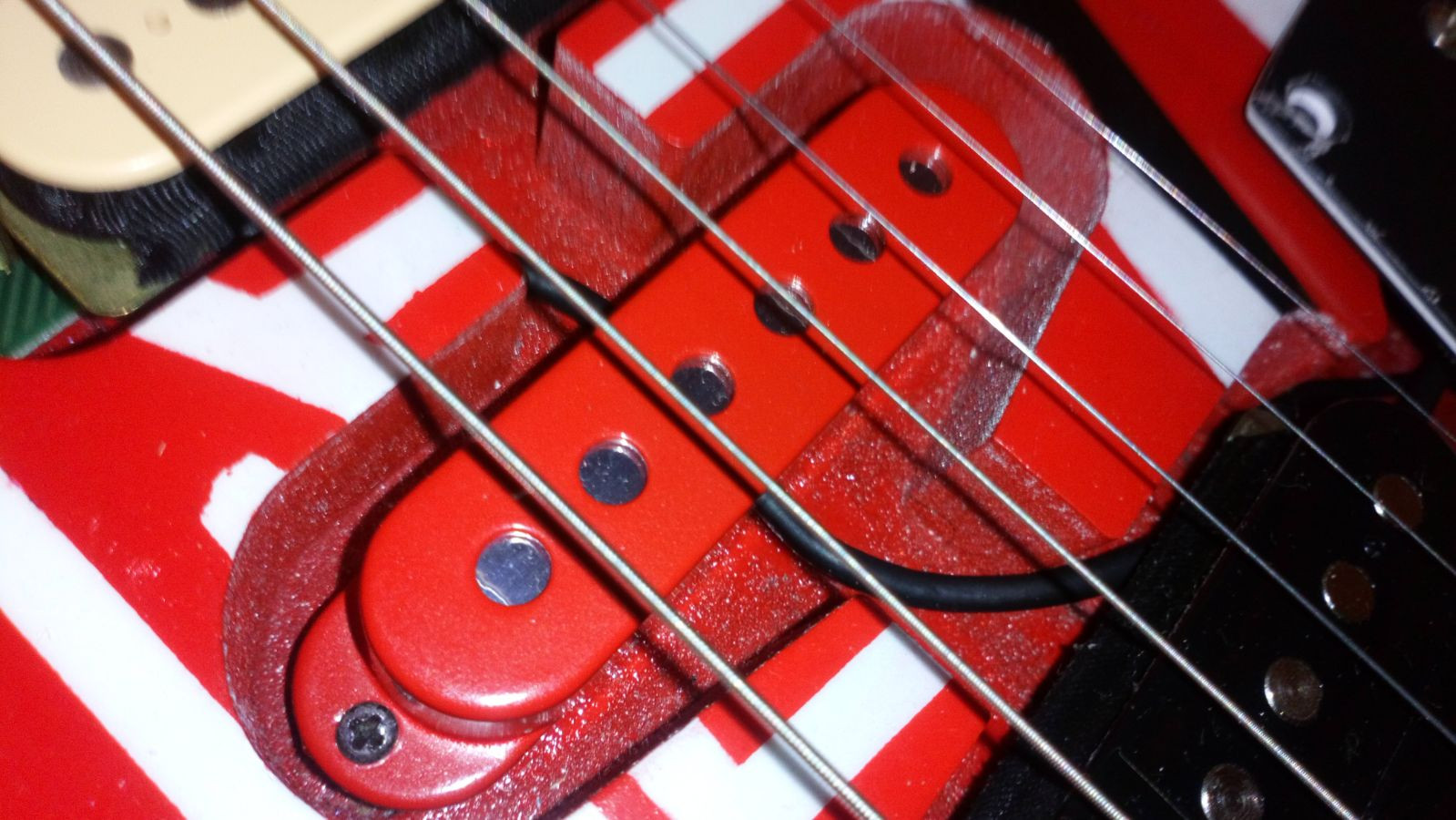

La pastilla de medios, es un cubre pastillas pintado de rojo con aluminio y espuma por dentro, es meramente estética.

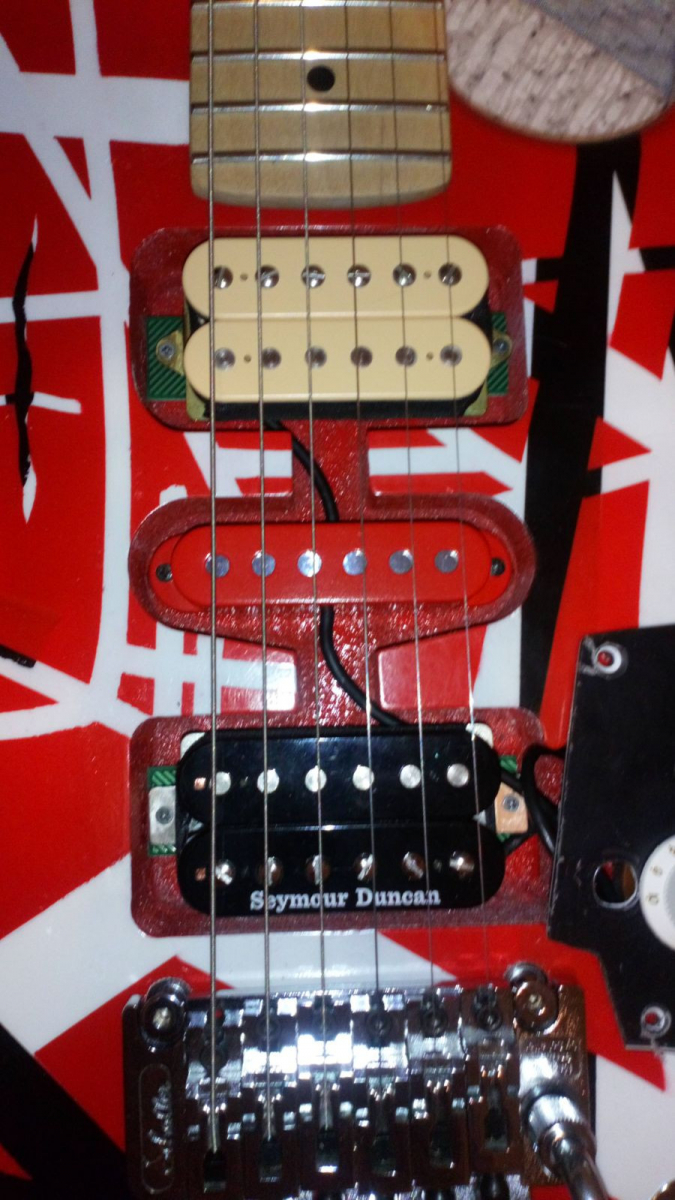

Para sujetar las pastillas, he cortado laminas de fibra de vidrio de PCB, las he atornillado al cuerpo para atornillar encima de la lámina las pastillas. Tienen regulación de altura ya que debajo de la pastilla he puesto espuma y muelles..

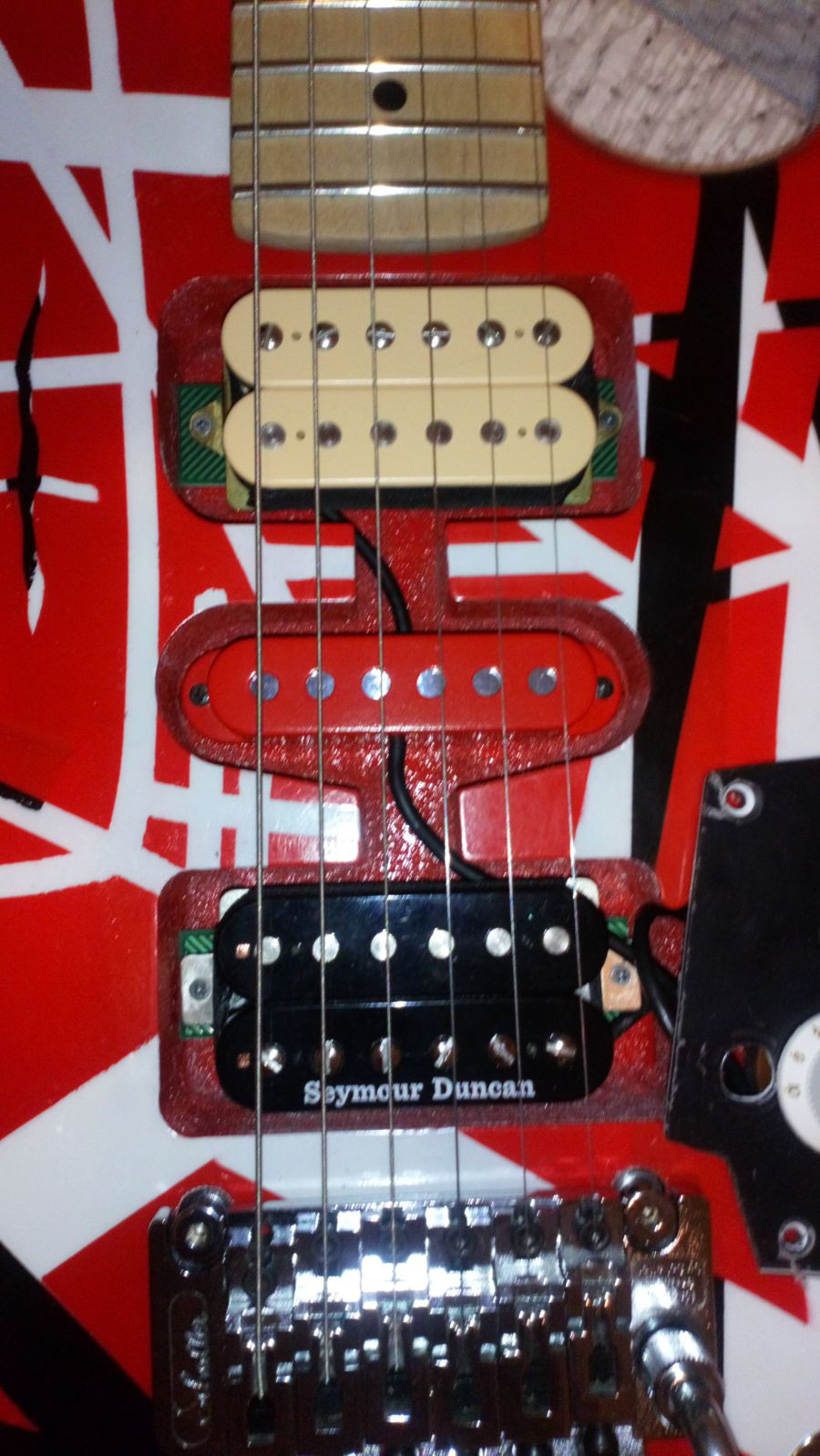

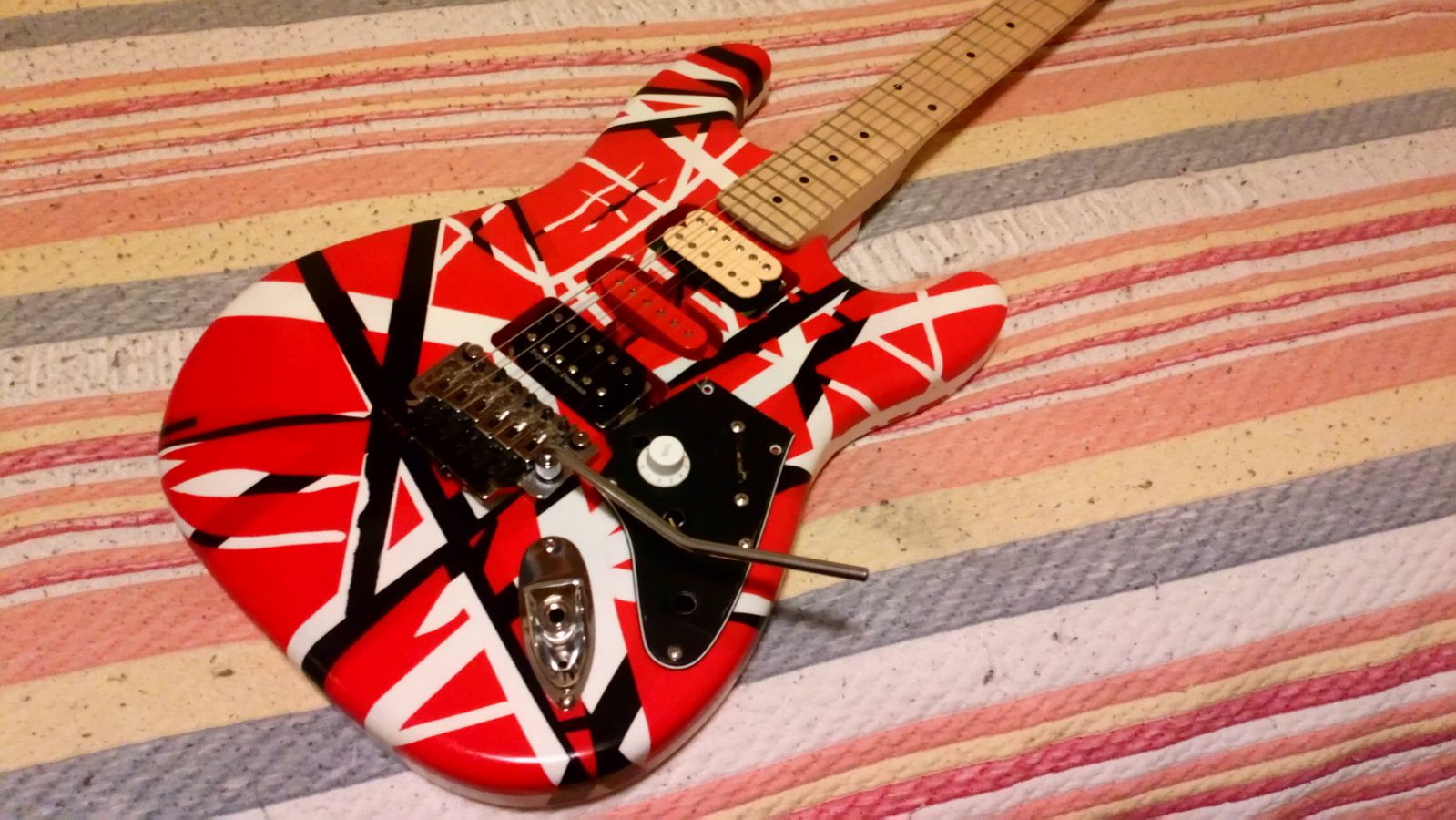

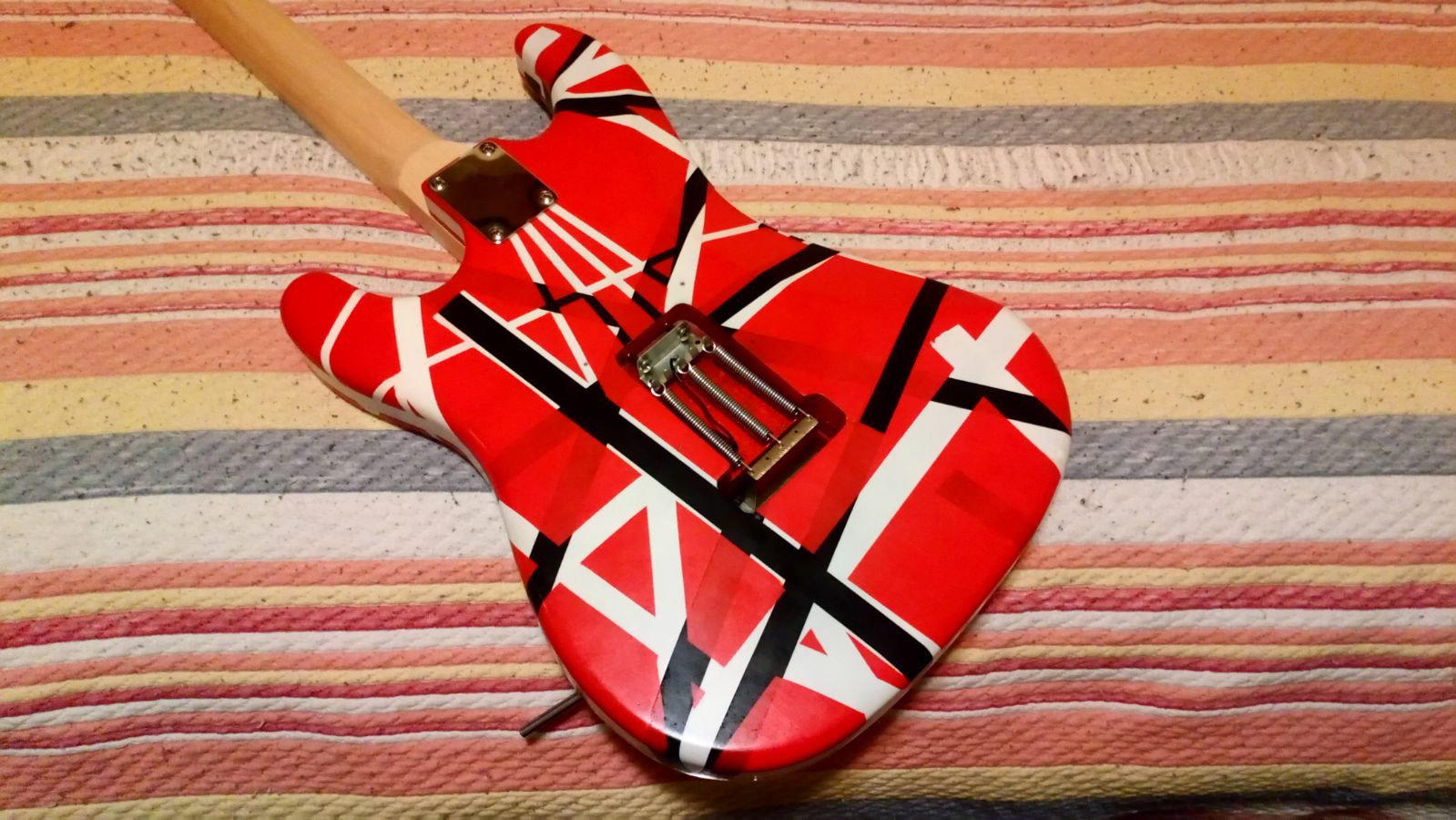

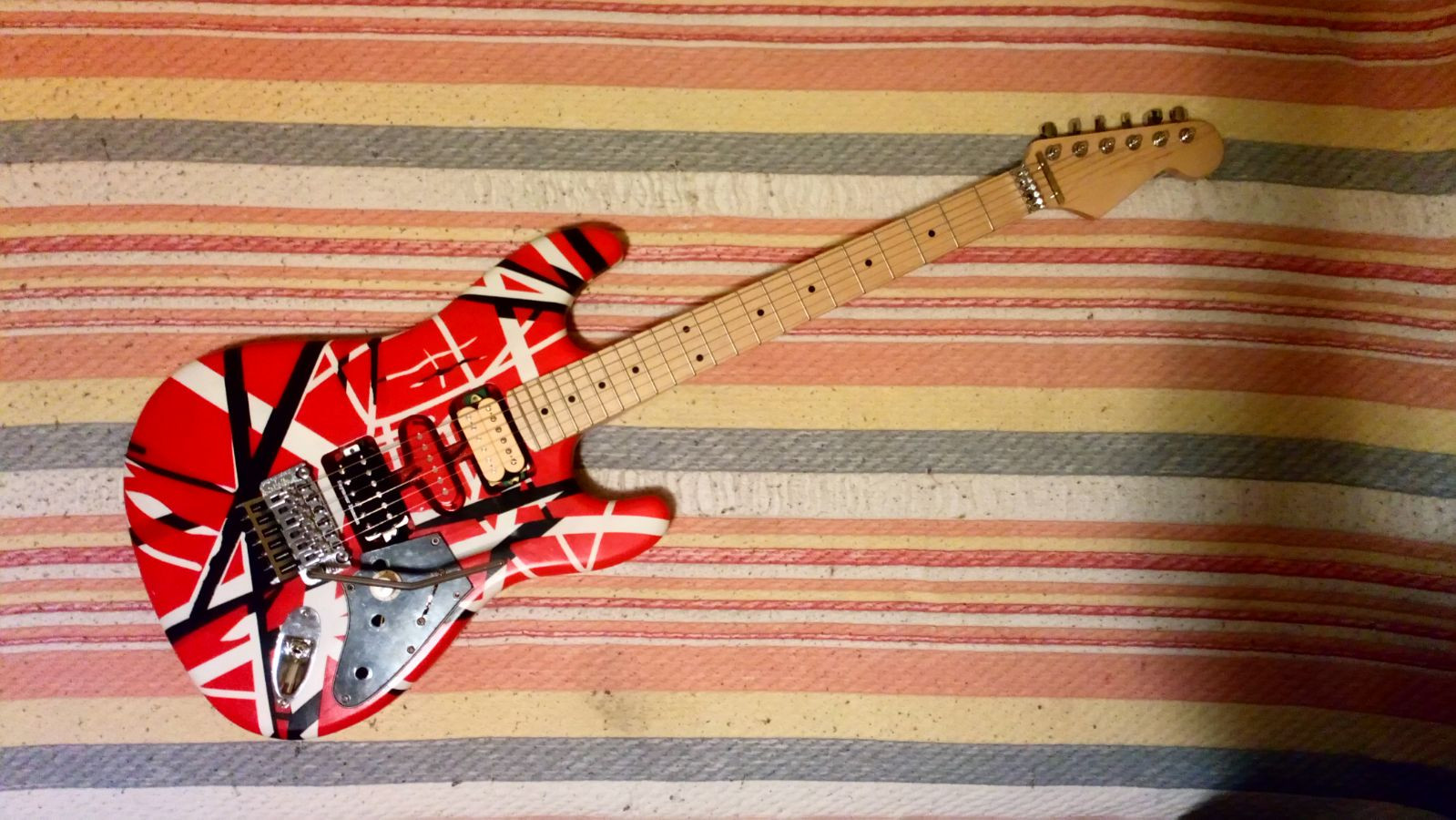

Bueno aquí tenéis el resultado:

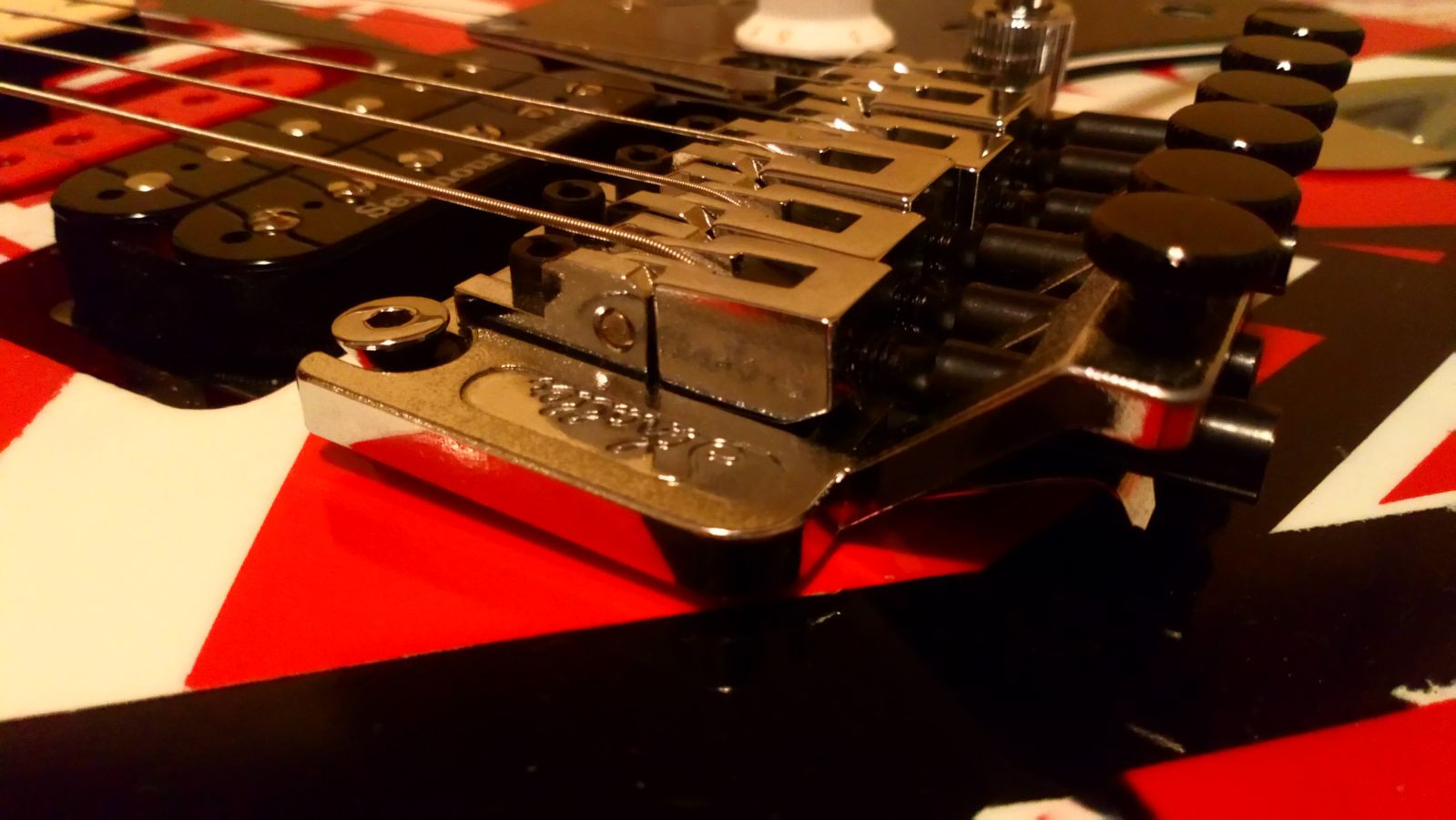

Es un Schaller muy comodo jeje.


Quedan algunos detalles por terminar, como la perilla del selector de pastillas, que la tengo encargada en blanco y las sujecciones para la correa. La tapa de detrás es negra, la tengo pero aun no la he puesto por pereza jeje.

Espero que os haya gustado compañeros, un saludo a todos.
