Circuito electrico

No suenan mis pastillas, ayuda!

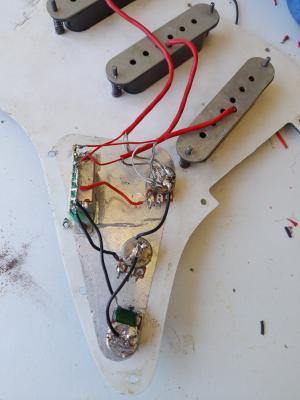

Tengo una guitarra tipo strato y no me suenan las pastillas, ahi adjunte una foto de cómo está.

Archivos adjuntos ( para descargar)

OFERTAS EN TIENDAS Ver todas

-15%

Darkglass Microtubes X

199 €

Ver oferta
-45%

Hughes & Kettner Spirit of Rock

48 €

Ver oferta
-14%

Harley Benton SC-Custom III Moritz Yellow

299 €

Ver oferta

SEGUNDA MANO EN MERCASONIC Ver todo

Yamaha PAC612VIIFM

625 €

Ver
Pantalla VICTORY AMPS V 212S

500 €

Ver
Boss CS-3 Compression Sustainer Pedal

80 €

Ver

¿Tienes equipo que ya no usas? Véndelo en Mercasonic

Bienvenido al foro.
¿Algún dato más? ¿Alguna vez sonó? ¿Por dónde? ¿Alguna cosa desde la última vez que sono y la primera que no lo hizo? ¿Algún ruido no sonido por el output?
Aprovecha para presentarte así nos hacemos alguna idea.

Viendo las soldaduras lo raro es que funcionara, tienes que tener más cortos con masa que cables, ese circuito hay que reacerlo entero

La verdad es que me pasaron la guitarra asi, y quiero aprender, soy novata en electronica aún. Venía de otra manera soldada y lo solde de nuevo mas ordenado, se que me faltan cosas pero no entiendo mucho qué...

Llamadme melón, pero no veo el Jack de salida, estará conectado, no?

#5

Es Bluetooth :risa:

Ahí en la foto no sale, pero si esta el jack conectado

#7
Ya, pero teniendo en cuenta que no suena y es el último eslabón de la cadena quizá sería interesante que se viera

Tienes toda la razón

Pucha, no me sale la foto

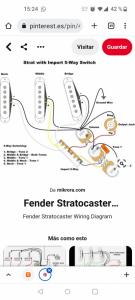

De todas formas opino como Toni, se debería rehacer el circuito, hay algunas soldaduras bastante justitas. Yo haría pruebas con otra cosa para controlar temperatura del soldador y demás, no sea que quemes algún componente. Te dejo un esquema que seguramente te sea útil.

https://www.pinterest.es/pin/415808978098175310/

Archivos adjuntos ( para descargar)

"Ode" escribió:
#11

Yo reharía el circuíto como te aconsejan, siguiendo este esquema. A bote pronto, tienes bucles de masa, los cables negros que van de pote en pote te sobran...

Scorpionscar
