Ayuda con transformador toroidal en previo DIY

Jaaaaaajajajajajajajajajajajaja, bueno, sobreviví a modificar el Peavey Windsor y el Valvestate con solo una marca de por vida del soldador por un descuido, a ver si mantengo la racha.

El proyecto tiene pintaza, si, por eso me daba rabia tenerlo parado,

Me dais información que es oro, a ver si saco un ratín esta noche (o mañana temprano) para medir y aplicar todo lo que me decís y os cuento.

Mil gracias, compañeros.

Perdonad que no haya podido contestar más rápido ni medir en el momento, no contaba con ponerme a ello ahora mismo (tampoco sabía si esperar tanta información buena) disculpad.

Me pongo a ello cuanto antes.

Gracias otra vez.

He estado leyendo con atención... lo que pasa es que me han soltado ahora del curro y miedo me da andar con voltajes (yo para éstas cosas necesito estar fresquito que si no la lío).

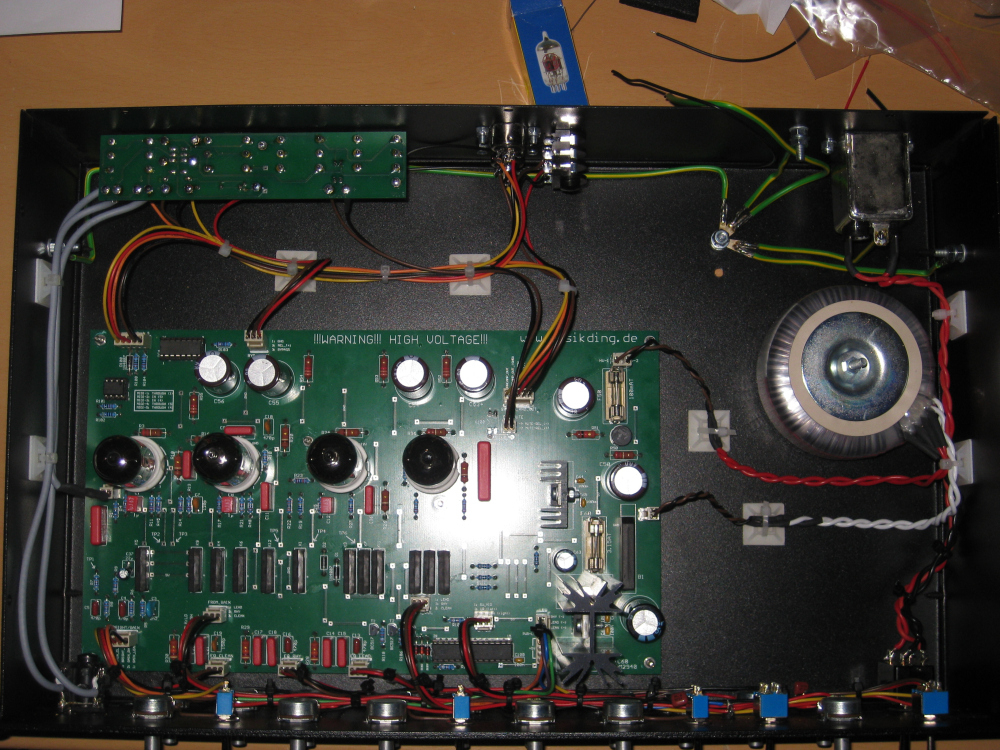

Creo que he entendido bien lo que me decís sobre qué debería esperar de cada par de cables y además he encontrado ésta imagen de un montaje del mismo proyecto:



Lo que tengo en mi cabeza es que... una vez identificados los terminales, debería conectar todo tal que:

- De los tres pines del conector a 220V uno a tierra y los otros dos al interruptor de On/Off (a los dos pines de abajo)
- Del par primario, los dos a los pines de arriba del interruptor
- Un par de los dos secundarios a un terminal y el otro par al otro (tengo que identificar cual es cual y ya veremos si no me he cepillado algo en la única prueba que hice)

Con vuestros consejos, a ver si mañana identifico cada par y por lo menos me quito de pensar que la conexión del transformador esté mal (mil gracias de nuevo).

Almi escribió:

Con el polímetro en voltios AC, mides los voltios entre los rojos. Debes tener 12-15 V AC.
Con mucho cuidado, mides en la escala más alta en VAC del polímetro la tensión en los marrones. Deberías medir 300-350 VAC.

No he podido esperar.

Tal cual, clavado.
Esas son las medidas entre los pares rojos y los marrones.

Mil gracias otra vez

Revisa también el conexionado de las tierras que tenías un buen follón.

#17 Jodó... la foto ésa es de otro montaje, pero revisaré el mío porque está igual.... o peor.

Gracias, compañero.

Je, pues... probada la conexión y en principio parece que algo funciona (oigo el switch MIDI cambiando de canal) peeeeeero, me acabo de dar cuenta de que no tengo fusible que ponerle a F1 para poder probar.

Así que nada, hasta que pase esto ahí se queda.

Aprovecharé para repasar todo lo que hice en su momento y os actualizo cuando pueda salir a comprar fusibles.

#19 También deberían ponerse los filamentos de las válvulas al rojo vivo.

El fusible de 250mA que muestra la foto de tu placa en el esquema aparece como 160mAT. Probablemente con uno de 100mAT (la T significa temporizado o lento) podría arrancar bien, el mayor consumo de corriente es en el momento de la primera carga de los condensadores de la fuente. Si quieres actuar con seguridad, valores inferiores a 250mA.
Estos son valores muy comunes que puedes tomar prestados (hurtar) de cualquier dispositivo, excepto respiradores y equipos de monitoreo de constantes vitales.
Salud

#20 Hmmm, tienes razón, pero no tengo nada a lo que quitárselo.

De todas maneras, tal y como dices los filamentos de las válvulas, no se están calentando así que hay algo más que está mal.

Vamos, que tengo entretenimiento incluso sin fusible

Sigue el esquema....
