Ayuda montando DiMarzio liquifire y crunchLab con coilsplit

StriderHND
#1 por StriderHND el 26/03/2012
Muy buenas noches quisiera ver si me podían ayudan a validar un diagrama que estoy montando (lo encontré en la pagina de DiMarzio ) estoy montando estas pastillas (liquifire y crunchlab) y quisiera ver si podrían ver ustedes si llevo bien montando esto hasta el momento (no se nada de electrónica y nada por el estilo): me estoy guiando con el siguiente diagrama que se encuentra en el sitio de dimarzio.

Adjunto también las imágenes de como tengo montado esto.

y también quisiera saber como conectar los polos a tierra(los puntos "a masa") que tiene el diagrama.

Les agradeceré su ayuda.

Saludos
Archivos adjuntos ( para descargar)

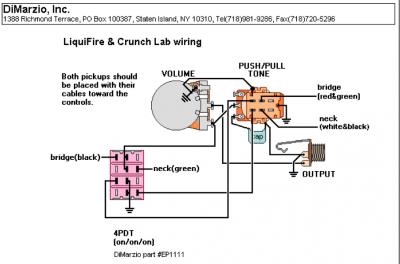

Screen Shot 2012-03-25 at 11.12.07 PM.png
Photo Mar 25, 11 01 11 PM.jpg

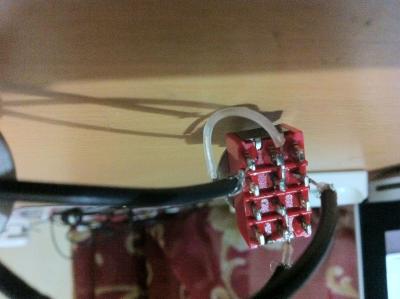

Photo Mar 25, 11 01 24 PM.jpg

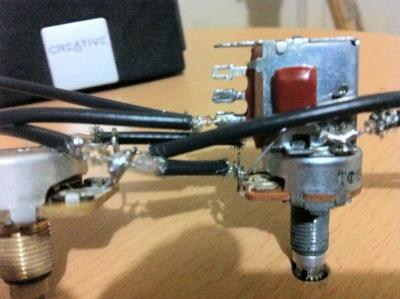

Photo Mar 25, 11 07 48 PM.jpg

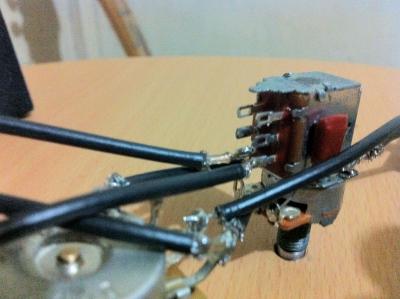

Photo Mar 25, 11 07 17 PM.jpg
Photo Mar 25, 11 04 15 PM.jpg
Subir
StriderHND
#2 por StriderHND el 26/03/2012
Un Poco de Ayuda :)?
Subir
StriderHND
#3 por StriderHND el 26/03/2012
nada de ayuda ? :(
Subir
