Ayuda Cableado burns try sonic

Francisco
#1 por Francisco el 10/05/2021

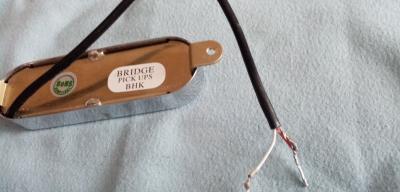

Buenas a todos hace tiempo empeze a fabricar una Red Special la de Brian May y tengo una duda con los cables de las pastillas llevan tres cables y uno de ellos va pelado y soldado a uno de los otros dos he visto varios esquemas pero no me aclaro en ninguno se ven que haya dos soldados
Alguna sugerencia?
Gracias por adelantado
Archivos adjuntos ( para descargar)
Subir
surkaster
#2 por surkaster el 10/05/2021
La pantalla de la manguera? por lo cual, el rojo es el negativo. Pero bueno. espera a a algún otro.
Subir
Kenworht
#3 por Kenworht el 10/05/2021
Ese cable pelado es la masa.
Los cables rojo y blanco son los polos de la bobina.
Como un polo siempre va a masa y otro al vivo, es normal que esten soldados juntos.

Animo.!
Subir
Francisco
#4 por Francisco el 10/05/2021
Muchas gracias por la información ya iré contando
Subir
Francisco
#5 por Francisco el 13/05/2021

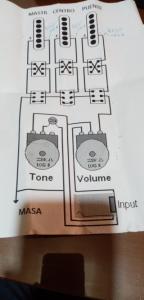

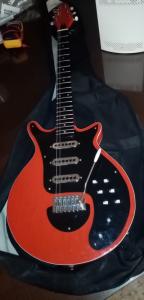

Hola de nuevo primero decir que soy un negado para la electrónica, ya esta todo soldado como en el esquema pero tiene un acople que cuando toco una cuerda con el dedo se va no se si será de los potenciómetros que son viejos o los cables que he usado demasiado gruesos ni idea dejo una foto del esquema y de la Red Special
Saludos
Archivos adjuntos ( para descargar)
Subir
Kenworht
#6 por Kenworht el 13/05/2021
Si pudieras subir un audio de lo que ocurre,entenderiamos mejor lo que pasa, seria mejor..
Ocurre con las 3 pastillas o solo con una??
Si tienes el volumen abierto al 10 y no tocas las cuerdas, es normal que haga un poco ruido con distorsion, en limpio seria mas raro.

Lo que he visto en el esquema no me cuadra mucho.
Pone ahi potes de 220k.?????
Esas pastillas no son humbuker stack??
Igual hay 2 modelos y yo sin saberlo.
Te aconsejaria que pusieras potes de 300k. o 500k , ya depende de los agudos que quieras...
Subir
Francisco
#7 por Francisco el 13/05/2021
Pasa con las tres pastillas
Los potenciómetros si pone220k
Intentare cambiarlos como dices
Y las pastillas son burns tri sonic
Pero chinas jjjaa no me llega para mas el presupuesto
Intentare subir un audio
Al tocar la clavija que va enchufada a la guitarra tambien se va el acople
Repito no tengo ni idea de electronica jjiiii
he intentado hacerlo como el esquema
Gracias y saludos
Subir
o37
#8 por o37 el 13/05/2021
¿ Tienes el puente de la guitarra unido a masa?
Edito
Lo había entendido al revés. Si se va el ruido se supone que las cuerdas si están a masa.
¿ Has apantallado (aislado) la guitarra?
Subir
Francisco
#9 por Francisco el 13/05/2021
Si el puente va a masa
Esta todo apantallado
Subir
Francisco
#10 por Francisco el 13/05/2021
Que grosor de cable recomendáis?
Voy a cambiar los potenciómetros y el cableado ya que el que le he puesto es un poco grueso creo y revisare que no hay nada en contacto con el apantallado
Gracias
Subir
Pedro Vecino
#11 por Pedro Vecino el 13/05/2021
Hay un conflicto con tu primera pregunta y el esquema que luego pones, en el que los tres conmutadores de la parte superior son inversores de fase (uno para cada pastilla).
Para invertir la fase a una pastilla es necesario que la masa (la de la carcasa) no esté conectada a ninguno de los dos cables. Debe circular de forma independiente.
Subir
1
Francisco
#12 por Francisco el 13/05/2021
La verdad es que era mi gran duda desde que recibí las pastillas :guitarrista:
Entonces las 3 masas de las pastillas las derivo al puente?
Gracias por adelantado
Subir
