Arreglar pastilla humbucker

MusiCoder
#1 por MusiCoder el 28/06/2022
Buenas compañeros,
Os comento y os hago un par de cuestiones:
Hace poco compré muy barata una pastilla, una Tokai MKII de puente a sabiendas de que no funcionaba. Me comentó el chico que era de un amigo que le cambió las pastillas y esas las arrancó al tirón.

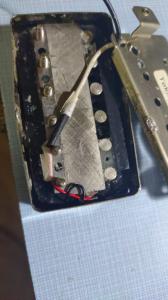

Desmonté la pastilla y lo primero que veo es que el baseplate lleva soldado un cable negro que sale hacia afuera pero hasta esa soldadura no llega ningún otro cable, o sea, que está de adorno.
Así que identifico claramente una bobina de la que no sale ningún cable.

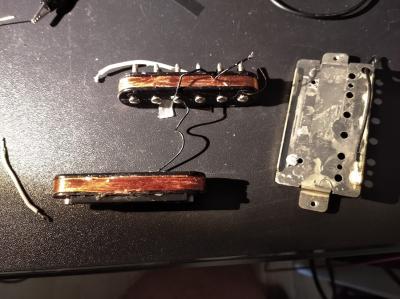

Desmonto la pastilla completamente y ahora tengo dos bobinas a las que he resoldado cables porque la verdad es que ninguna de las dos funcionaba porque notaba que las soldaduras estaban muy sueltas y no había buen contacto.
Ahora mismo ya tengo dos bobinas que dan unos 7,4K cada una, y 15 las dos, tras soldar un cable entre ambas para unirlas.
Entonces, si separo el cable que une ambas bobinas para así poder splitear:
- ¿Qué cable sueldo al baseplate para que haga de tierra? ¿El de la bobina con polos de tornillo o el de la otra?

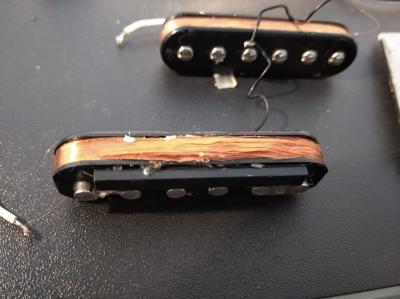

- Una de las bobinas, la que no lleva tornillos, tiene la bobina...como diría, floja, "fofa" (toma término técnico) en uno de los lados. No sé si es que fui yo poco fino al quitar la cinta que rodea y aisla cada bobina o es que estaba así. ¿Esto influye en algo? ¿Qué cabe esperar si la monto así?

Muchas gracias
