Amplificador antiguo, ayuda sobre info

John
#1 por John el 30/03/2017
Hola mi nombre es jonathan y soy de argentina, es el primer hilo que hago y quería consultarles si alguien puede decirme algo acerca de este amplificador, que mas bien sería una etapa de potencia ya que no posee un preamp incorporado o ecualizador, paso a contarles un poco

lo conseguí hace unos años entre unas cosas de mi viejo, no tenia idea si funcionaba o no y como tenia una salida para tocadiscos imagine que era de hace unos 20 años facíl, según mi papá se lo dio un hombre que se dedicaba a trabajar con este tipo de cosas hace muchos años, no me es posible encontrar datos sobre él porque es ''casero'' según lo que se

Ahora mi duda es si alguien conoce el circuito, o mas o menos se da una idea de lo que hay en él a simple vista ( pueden preguntar y verifico algo especifico como algún detalle que no se aprecie en las fotos) y que pueda darme alguna información sobre este amplificador, de cuantos watts puede ser, impedancia de salida, o alguna cosa similar, talvez ya han visto un amplificador similar y me pueden contar algo

acá unas fotos


la caja y lo demás de afuera lo hice yo en ese tiempo en que cayo a mis manos (hace dos años aprox) antes estaba montado en un esqueleto de metal del cual solo conserva la base en la que están montados los componentes

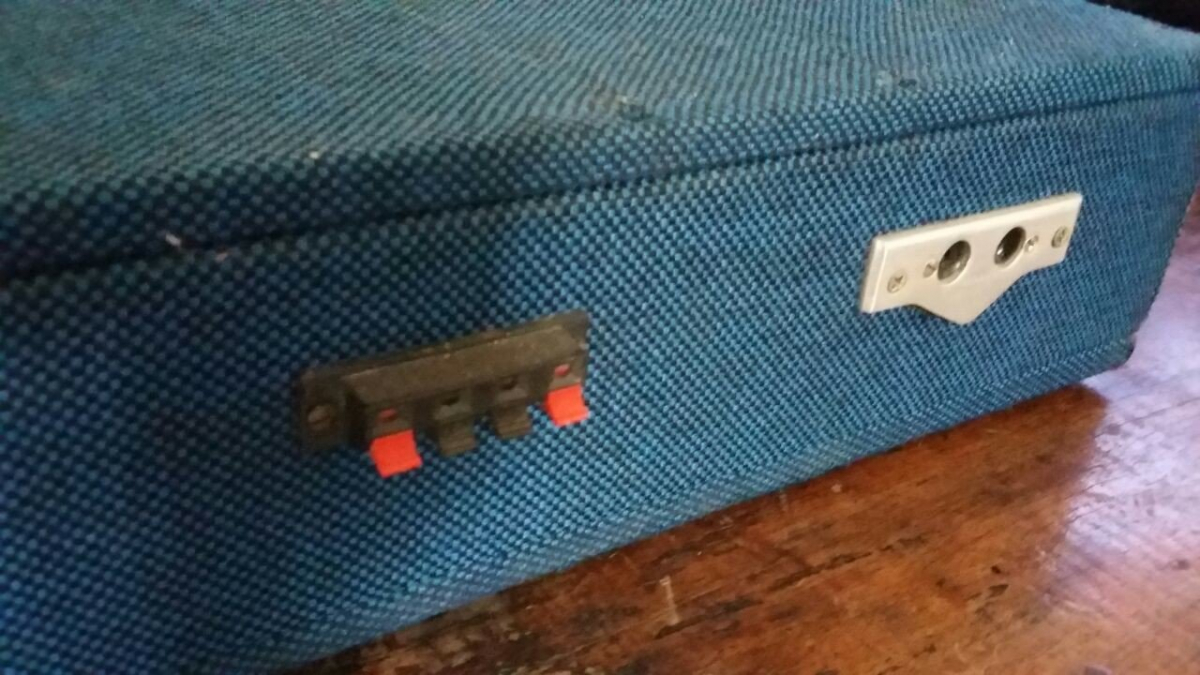

la parte de atrás, tiene 2 salidas (cambie las salidas por una para conectar parlantes por cable, antes tenia salidas de jack 6,5 y por el momento no me eran útiles, tal vez las vuelva a colocar) y una entrada para un cable de corriente de ficha normal, la cual ya la tenia

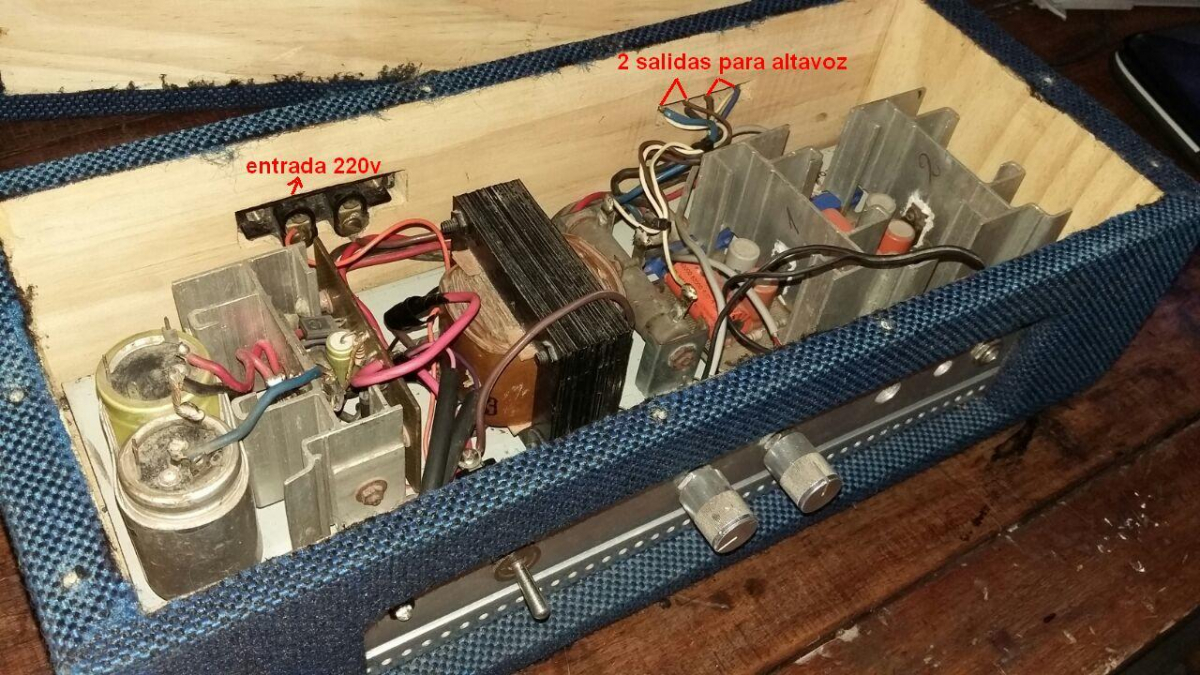

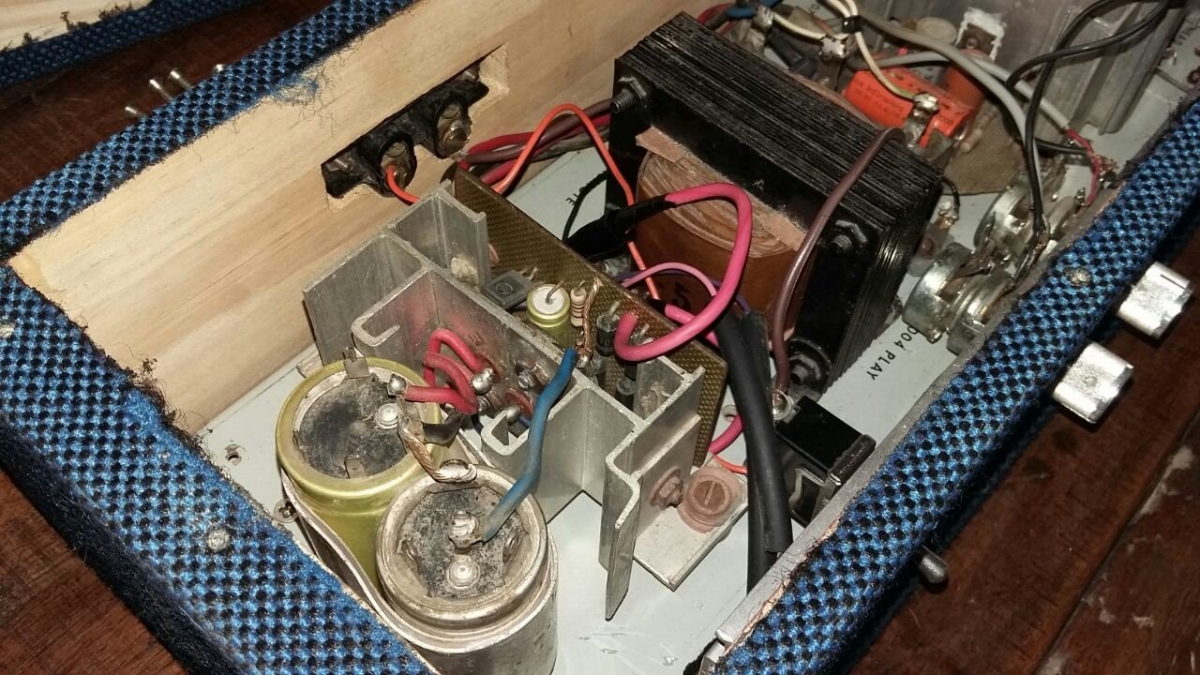

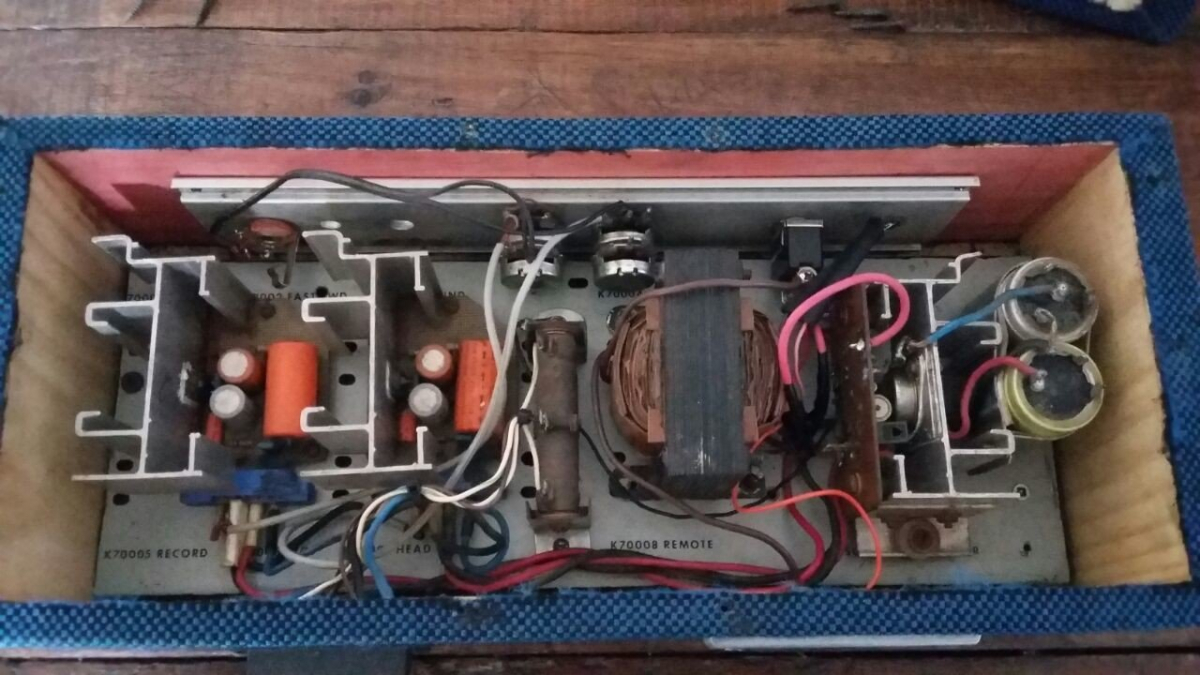

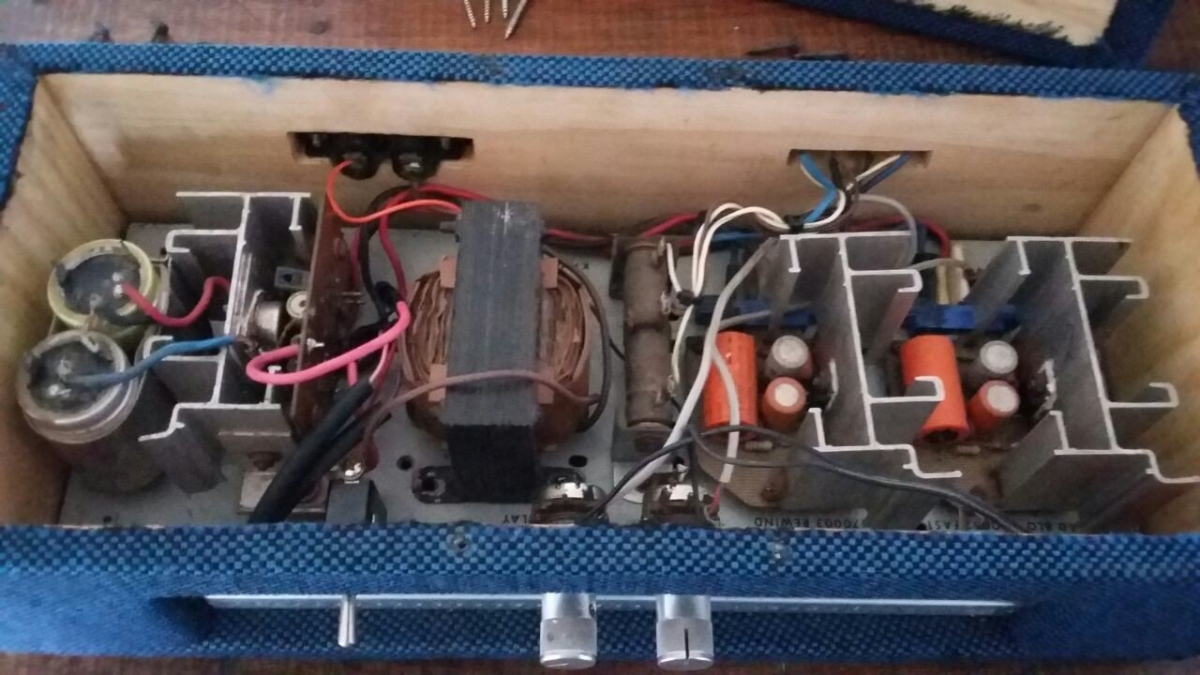

sin la tapa, los componentes

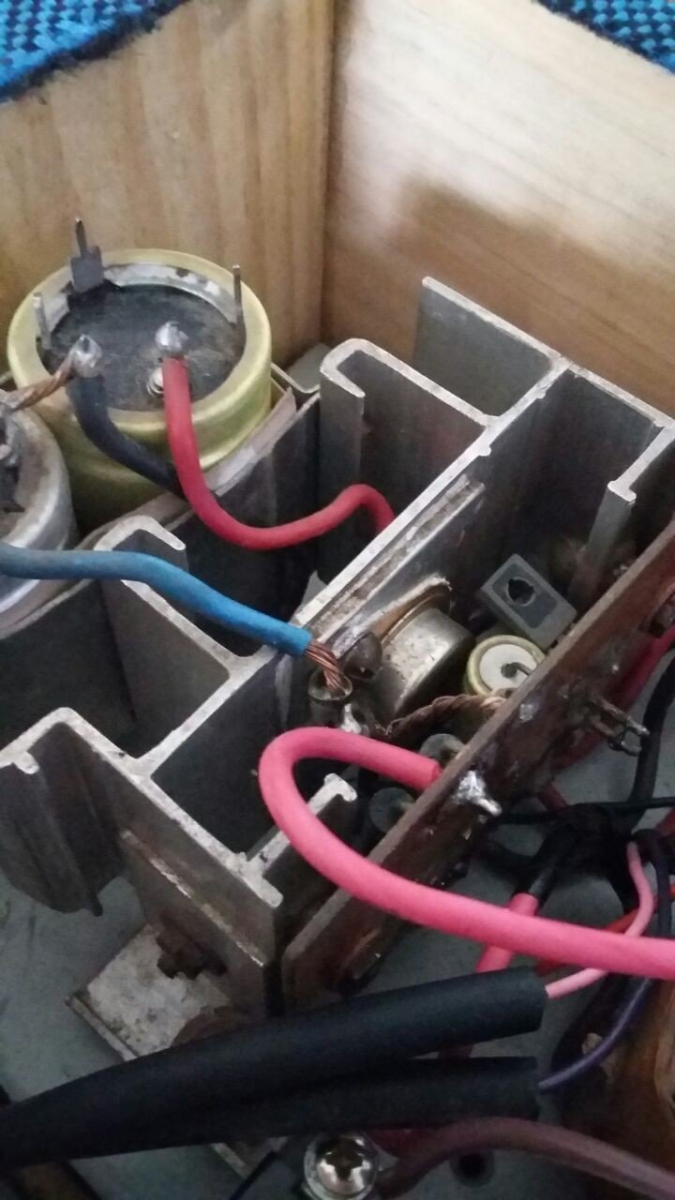

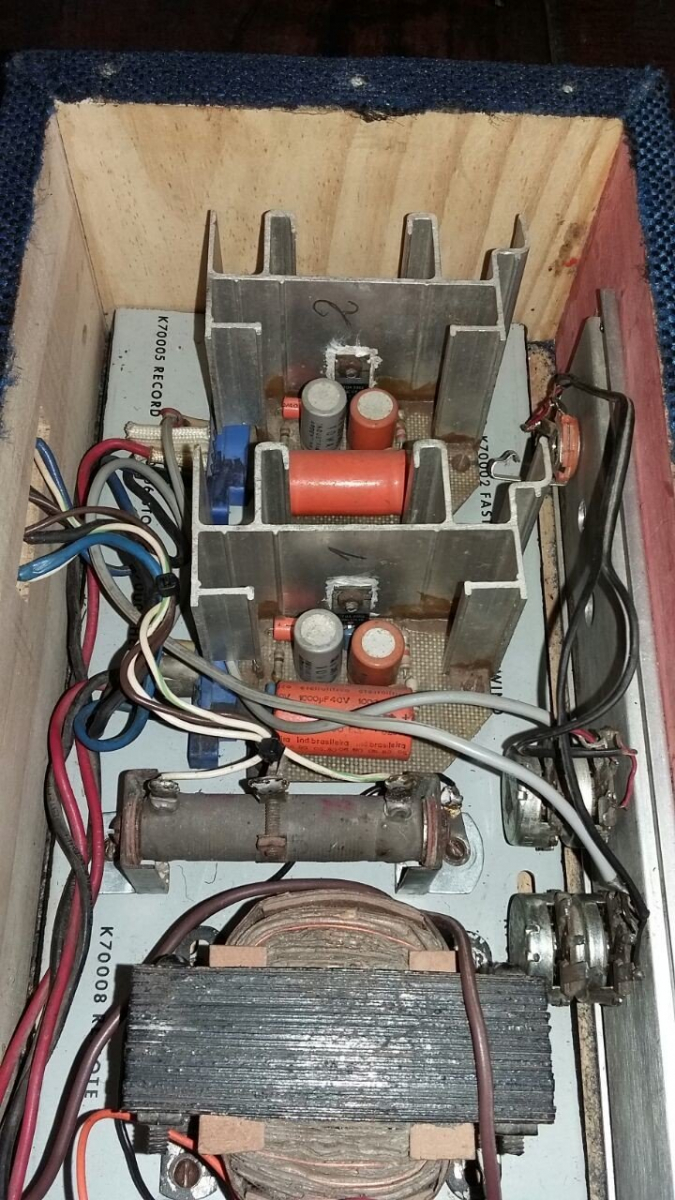

los cables de las 2 salidas para los altavoces, potenciometros y la placa de la foto anterior están conectadas a estas placas con disipadores y enumeradas con 1 y 2

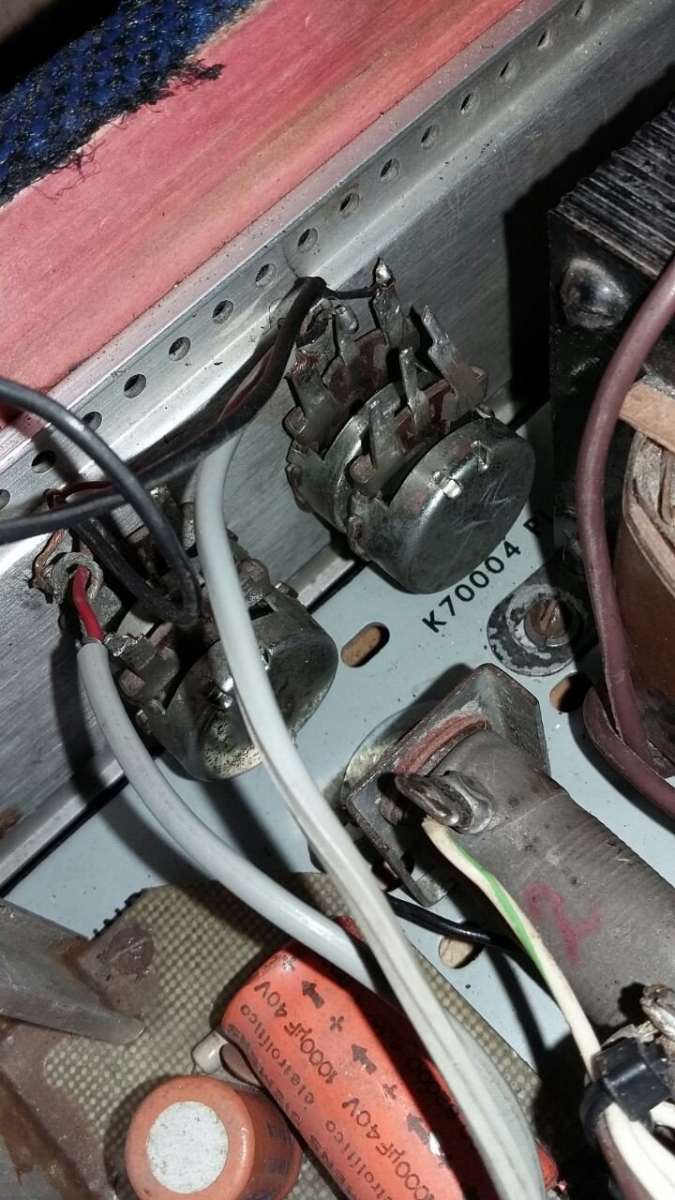

estos son los potenciometros, son dobles pero solo están conectados de un solo lado, (no entiendo porque pusieron dobles en ese caso)
y están haciendo un poco de ruido, me gustaría cambiarlos, que remplazo debería usar, uno igual o uno común del mismo valor? u otro valor que pueda conseguir mas fácil ( cual?)

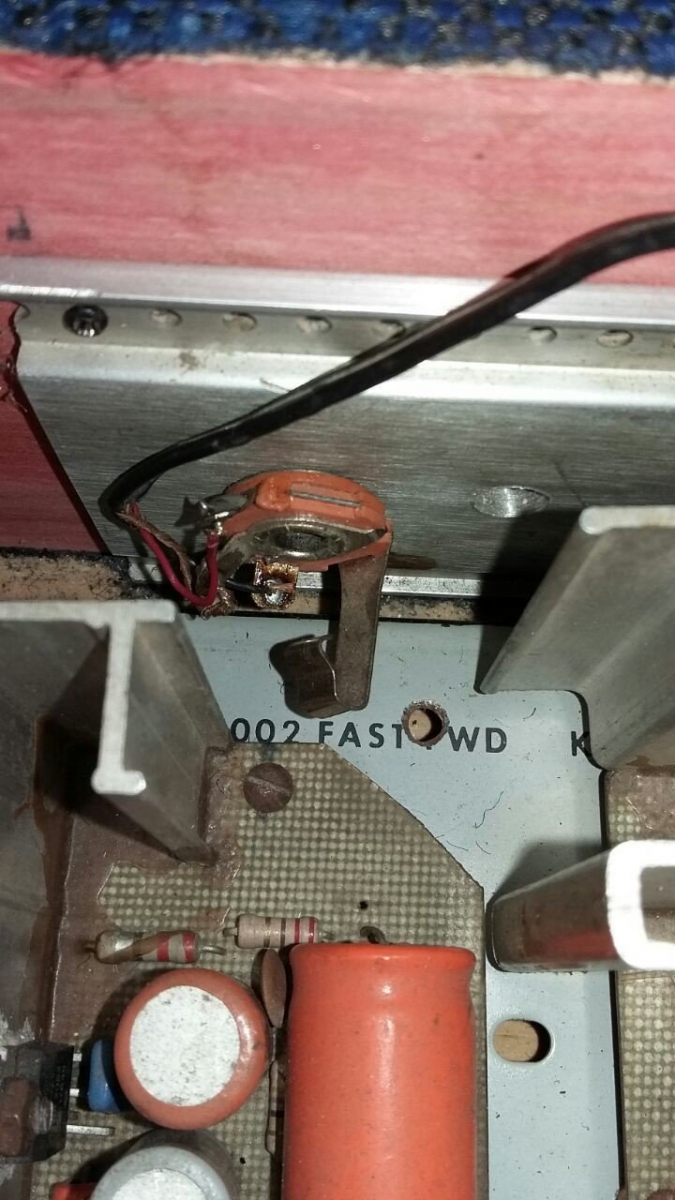

jack que cambié, antes tenia la entrada de tocadisco



mi intención es dejar esta etapa de potencia en un buen funcionamiento y despues agregarle un preamp, lo estuve usando con una strato y un pedal preamp con distorsion y suena muy bien, el sonido es mucho mejor a un amplificador a transistores barato de los de ahora, (como el marshall mg 15 o de esa gama)

no se de cuantos watts es, impedancia o que tipo de parlantes tiene que usar, lo conecté a un parlante de 4ohms 20w y a 6 o 7 de volumen empieza a distorsionar el sonido ( pero no es una distorsion fea eh, hasta parece un valvular) estuve pensando en que algo puede estar rompiendose en los componentes electronicos o ya sea tiempo de cambiar algo por los años, pero tambien podría ser porque el parlante es demasiado chico de wts o no sea de los ohms correctos no?

bueno les agradeceria mucho si me pueden ayudar con alguna forma de saber cuantos wts entrega, la impedancia o esas cosas, gracias de antemano, cualquier cosa acá estoy.
Subir
aszait94
#2 por aszait94 el 03/04/2017
Hola John, como bien has dicho se trata de un amplificador de audio normal y casero ya que si no especificaría que es cada cosa y aparte la PCB, por lo menos a mi humilde ojo, lo parece. También se nota que tiene unos añitos pero bueno, creo que se puede aprovechar perfectamente para guitarra, yo por lo menos lo haría.

Los potenciometros en principio no debería pasar nada por que los cambies a unos simples ya que no tienen nada conectado en las otras 3 patillas. Eso si hay que respetar la impedancia y el tipo de potenciómetro que es, lineal o logarítmico, que sera lineal y cuando lo adquieras deberá ir acompañado de la letra A si mal no recuerdo. Por ejemplo A500K(Típico en la guitarra).

Las especificaciones en cuanto a potencia e impedancia es mas complicado. Sin conectar nada hay no existe una impedancia. Al colocar un altavoz colocas la resistencia de carga para que no queme el ampli, en definitiva, si mal no recuerdo se crea un circuito equivalente thevenin y habría que hacer calculos en función de la relación de transformador. Para la potencia, una vez colocado el altavoz habría que medir intensidad y tensión (Watts = V x I). En definitiva todo esto me parece un poco complicado a no ser que se lo lleves a alguien especializado que haga las mediciones oportunas o conozca el bicho. Yo personalmente, si lo usaría a niveles de volumen bajos le pondría unos altavoces de 8Ohms, que es algo estándar y con una potencia de 100W o mas.

Un saludo
