Alternativa potenciometro SAVE/VIEW POD HD 500 Line 6 24-12-0006

musikaina
#1 por musikaina el 13/01/2017

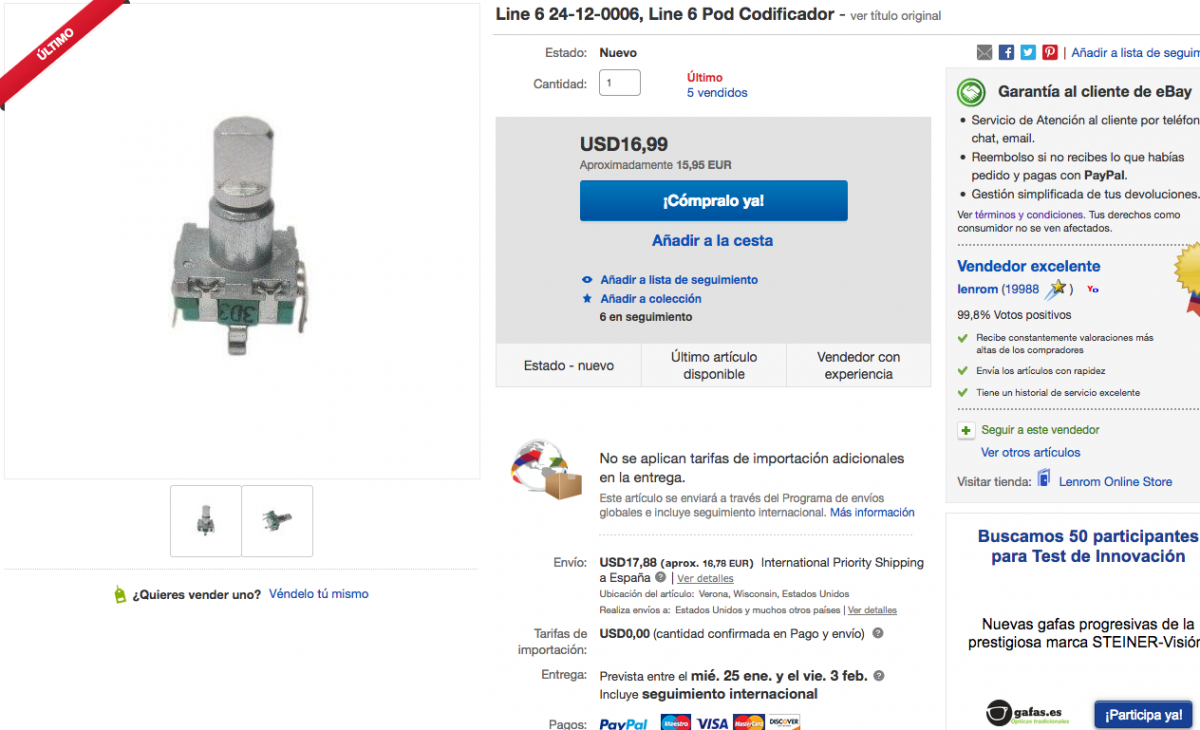

Muy buenas a todos, hace tiempo se me rompió el potenciómetro alojado en la parte SAVE/VIEW de mi POD HD500 y buscando por internet he encontrado el susodicho potenciómetro Line 6 24-12-0006 a la friolera de 35$

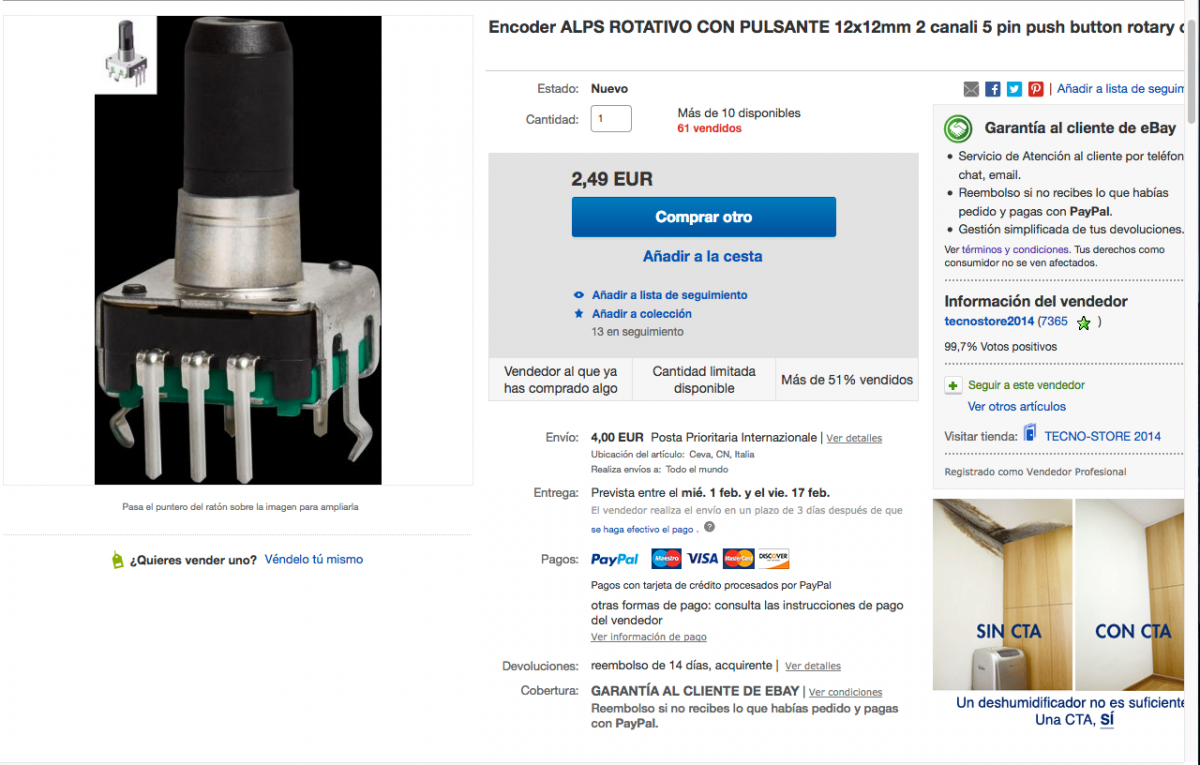

ME NIEGO A PAGAR ESO por un potenciómetro!! Así que para el que le haga falta, he encontrado otro enlace que lo tenemos por 6,5€

Todavía tengo que probarlo ya que no vienen los valores en esta pagina, así que cuando llegue y lo monte, os lo cuento por aquí.
Un saludo!!

P.D.: No me salen las imagenes... :que_fallo:
Subir
pako2606
#2 por pako2606 el 11/04/2017
Yo compré el pote de debajo de la pantalla (24-12-0006) directamente al SAT de Line 6 y me costó 4.61€ el potenciómetro original. Sin gastos de envío porque fui a buscarlo a la tienda, pero te lo envían si quieres.

SETEM
Rocafort, 69 interior B-1
08015 Barcelona
Horari de 9h a 13:30h - 16h a 19h
Tel: 93 423 22 38
Fax: 93 426 95 21
Subir
despista2
#3 por despista2 el 11/04/2017
Eso no es un potenciómetro, sino un codificador rotativo de código Gray. Si no te importa esperar a que llegue de china, los encuentras a euro el puñado.
Subir
musikaina
#4 por musikaina el 11/04/2017
Pues yo no lo encontré más barato...
Pero vamos que lo he puesto y funciona perfectamente, eso sí, va del revés... :D
Subir
despista2
#5 por despista2 el 12/04/2017
http://www.ebay.es/itm/3Stks-360-Rotary-Encoder-EC12-E12-15mm-Audio-Digital-Potentiometer-15mm-Handle-/201879659212?hash=item2f00f722cc:g:lsEAAOSwealY42f5
Si te codifica al revés la solución es sencilla: Des-suelda los pines de los extremos del lado en el que hay 3 pines, los sacas de los agujeros de la placa, les sueldas unos cablecillos, y sueldas esos cablecillos en la placa cruzándolos: El cablecillo del pin de la izquierda en el agujero del pin de la derecha, y viceversa.

Edito para añadir:
Según la información de los que te he linkado, son de tipo CW (clockwise = incrementa en sentido horario). Si el que compraste es del tipo CCW (counterclockwise = antihorario), poniendo uno de estos, te ahorrarías la chapuza de los cablecillos que te he comentado; aunque lo más probable es que el original sea CCW... Para que tengas que pasar por caja para sustituírlo, ya que son más difíciles de conseguir.
Subir
