Clon soldano

#133 por Dr.Maligno Tech el 29/05/2010
venga, que ya tengo mis trafos y pronto mi slo50w, prepararse que vuelve el AMOLADOR DE SUPERFICIES, DESBARBANDO EL FRIO ACERO!!!.

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#134 por juanf el 29/05/2010
Alguien escribió:
tiré mucho de "punto limpio" durante un tiempo para hacer mis experimentos y cunde bastante. Prueba en microhondas viejos o en algún SAI.


Eso es lo que hago, normalmente de los SAI, y cuando los necesito mas grandes pues poniendole mas chapas e incluso dos trafos juntos, pero lo decia por si se podian comprar facilmente, pero veo que no.

http://relicstubeamp.blogspot.com.es/

Subir
#135 por Dr.Maligno Tech el 30/05/2010
hay mare, cuanta chatarrica poedemos gastar eh? lo que pille por ahi lo aplico al diy :risa:
---------------------------------
Mcgiver escribió:



PD: ¿Para cuando las fotos, Rasta? :D


para la semana que viene fijo, tengo que hacerme el mueble tambien:aplausos:

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#136 por victorpinto el 26/06/2010
Hola, me estoy haciendo una lista para pedir las cosas, y hay varias resistencias y condensadores qeu no dicen los v , w, me los pueden decir asi hago el pedido bien, ya que queda muy lejos de casa y puedo ir una ves a la semana por si compro algo mal


Resistencias
1m
68k
1.8k
220k
470k
38k
100k
39k
2.2k
330k
47k
10k
470
82k
2.2m
500/5w
1/3w
1k
4.7k
15k
56k
220k/1w
220
33
47
61.9
15
100k/1w
1m/1w
15k/3w
10k/3w

1uf/100v
22nf/630v
2.2nf/630v
470pf
1nf/400v
120pf
1nf/630v
100nf/630v
47pf
47nf/630v
47uf/100v
200uf/300v
4.7nf/630v
40uf/450v
10uf/450v
1000uf/16v
Subir
#137 por juanf el 11/07/2010
Aunque sea un poco tarde, las resistencias si no pone nada las pones de 1/2 watio en amplis valvulares, y va sobrado, y los condensadores ponlos de 50 voltios, aunque si los pones de más voltage mejor.
Saludos

http://relicstubeamp.blogspot.com.es/

Subir
#138 por dark kloud el 24/07/2010
Bueno ya estoy cargado de pedales diy asi que el siguiente paso es un ampli :D:D

Para ir a lo sencillo ... los trafos no se pueden comprar ya hechos en algun sitio ? :oops::oops::oops::oops: Es que de esa parte no me entero ni media y la verdad preferiria pagar un poco mas y ahorrarme quebraderos de cabeza, que con el nuevo curro que tengo ahora no tengo ni media tarde libre.

Rasta ya te comentare lo del chasis si puede ser :mrgreen:
---------------------------------
A todo esto ... este post no debería ir en electrónica con el reto de proyectos ?
Subir
#139 por audran4 el 26/07/2010
Excelente post, tanto que yo tambien me he embarcado en la construccion de un clon soldano.
ahi va mi primera pregunta:
supongo que para la construccion de este ampli se basaron en el diagrama soldano_SLO_100 que circula en la red. En este diagrama veo solo 2 valvulas 6L6 en la etapa de potencia. Pero vienen marcadas como V6 & v7, v8 & v9., alguien me puede aclarar este asunto?
(por que se supone qe 100 watts son 4 valvulas y 50 watts, 2 valvulas, de hecho si quiero hacer esto con solo 2 valvulas)
Subir
#140 por juanf el 29/07/2010
Hola, te comento, si se utilizan 2 valvulas tenemos 50 watios y si le ponemos 4, 100watios, pero te digo que con 50watios tienes mas que de sobra.

http://relicstubeamp.blogspot.com.es/

Subir
#141 por pablocarrillo el 31/07/2010
juan f, para los optos caseros, que fotoresistencia, y que leds o luces usaste exactamente??


dieron resultado?diferencias con los vtl-5c1? se nota?

Carri.

Subir
#142 por juanf el 02/08/2010
Para los optoacopladores, no se decirte de que valores son ya que donde los compre tenian dos ó tres clases y los que escogí fueron los que recibiendo luz me daban sobre 75 a 80 ohmios, medido con el polimetro y en la oscuridad sobre los 40 megaohmios, y para la luz he utilizado led rojos de alto brillo que son con los que menos resistencia me daba el ldr llegando a los 40 ohmios, yo no note diferencia alguna con los vtl5c1, aunque cuando lo termine y vi que funcionaba perfectamente volví a hacer una pcb nueva de doble cara por el tema de los ruidos de fondo y le puse condensadores orange drops y los vtl5c1, pero tengo que decir que la diferencia entre los condensadores que le puse al principio y los orange drops es practicamente inapreciable, creo que es más, sugestion por el precio que cuestan que lo que realmente aportan al sonido, aunque habrá mucha gente que piense que no es así, segun mi experiencia son bastante mejor los styroflex y cuestan muchisimo menos.

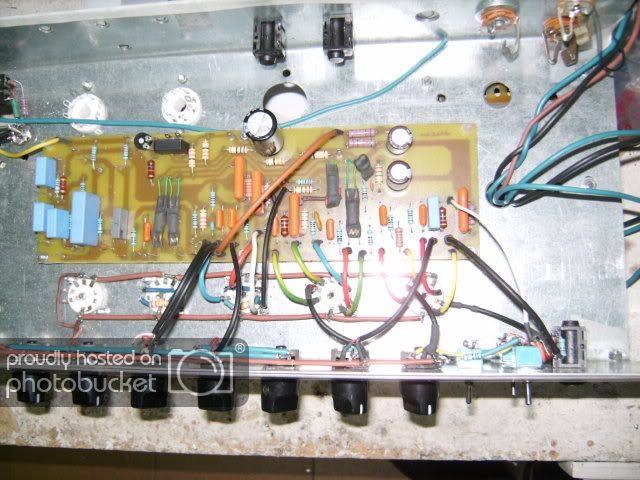

Aqui tienes una foto de la primera placa que hize.
Y aqui otra de la segunda con los orange drops y los vtl5c1 asi como con todos los cables blindados.
Saludos

http://relicstubeamp.blogspot.com.es/

Subir
#143 por pablocarrillo el 03/08/2010
Pero los condensadores styroflex son sólo del oredn de picofaradios; tipo estos:

Cap. Mylar - Polyester



quizas te refieras a los mustard o mallory:
Tube-Town Online-Store - SoZo Mustard Cap 0.022 µF / 400 V csoz-022


y los silver mica:

Tube-Town Online-Store - Silver Mica 1000 pF csm1000


Gracias por lo de los optos; mas o menos conseguiste lo que pone en la datasheet de los vtl-5c1.No se si los consumos de los led seran dirtintos, hiciste alguna modificación para su alimentación??
---------------------------------
JuanF escribió:
Aunque sea un poco tarde, las resistencias si no pone nada las pones de 1/2 watio en amplis valvulares, y va sobrado, y los condensadores ponlos de 50 voltios, aunque si los pones de más voltage mejor.
Saludos




cuidadito que no todas las resistencias serán de 1/2 wat (sí la mayoría) y los condensadores de 50 voltios........eso en cátodos y poco más!!! los condensadores de 400V en adelante normalmente para paso de señal, alimentaciones b+....

Carri.

Subir
#144 por juanf el 03/08/2010
Alguien escribió:
Pero los condensadores styroflex son sólo del oredn de picofaradios

No, los styroflex los hay bastante mas grandes yo tengo de todos los valores hasta de 220 nf. son estos:


Pero se fabrican hasta desde 1pf hasta 2uf y con voltages desde 50V hasta 200KVDC, aunque son pocas empresas las que los fabrican te pongo una "GUANGZHOU SHANGZHI ELECTRONICS ENTERPRISES CO.,LTD"

Alguien escribió:
No se si los consumos de los led seran dirtintos, hiciste alguna modificación para su alimentación??


si tuve que modificar las resistencias que alimentan los leds, ya que consumen mas.
Lo de las resistencias me referia a que si en el esquema no pone nada pues con 1/2 watio tienen suficiente, ya que normalmente cuando es de mas watios se refleja en el esquema y con los condensadores pasa igual si tienen que aguantar altos voltages tambien viene indicado en el esquema ó bien en la lista de materiales.
Saludos

http://relicstubeamp.blogspot.com.es/
