Clon soldano

#145 por pablocarrillo el 03/08/2010
+1:bien: eso es

Carri.

Subir
#146 por peznegro el 05/08/2010
Juan F unas pruebas de sonido, ya ansiamos escuchar ese mounstruo jaja ;)
Subir
#147 por audran4 el 05/08/2010
alguien tiene las especificaciones delos transformadores para el clon soldano?:
El de salida:el secundario tendria que ser de 4, 8, y 16 ohms pero no tengo la impedancia del primario y la potencia.

El chocke: no tengo nada, pero supongo que lo unico qe necesito es saber la inductancia

El de la fuente de alimentacion: voltajes de salida(para la fuente, filamentos, y Bias).

yo me encargo de los calculos :shock:

Saludos.
---------------------------------
o..hhh. ya no gracias encontre las especificaciones entre los archivos para descargar.:D

solo me faltan las del choke.
Subir
#148 por audran4 el 05/08/2010
otra pregunta tecnica:
le eche un vistazo a las caracteristicas tecnicas del TASLO50(el transformador para el slo50 y veo que sus voltajes son de -360,0,+360 pero en el diagrama del SLO100 que es del que me estoy guiando vienen valores de: plates=497v,Screens=495v,B2=378v, B4=359v.
que hago? uso el TASLO50 y mando por un tubo esos valores de voltaje del diagrama?,
o mejor le hago caso a los voltajes y construyo un transformador con un voltaje de salida un poco mas alto?.
Subir
#149 por juanf el 05/08/2010
Los valores del transformador son 360v 0 50v 360v lo que pasa que al rectificarlos y filtrarlos tenemos 360x1,41=507 voltios aproximadamente sin carga, cuando le conectamos las lamparas del circuito bajara hasta aproximadamente lo que marca en el esquema, asi que haz el trafo con los voltages mas proximos a los que vienen en el esquema, 360 0 50 360 ok?

Saludos

http://relicstubeamp.blogspot.com.es/

Subir
#150 por athenas22 el 10/08/2010
Exelente Juan, tremendo mounstro te armastes!!!!! te felicito y haber cuando pones alguna demo del bicho ese aullando!!! un abrazo.
Subir
#151 por peznegro el 11/08/2010
El publico aclama unas pruevas de sonido Juan F, jaja queremos oir ese mounstruo¡¡;)
Subir
#152 por juanf el 12/08/2010
Las pruebas de sonido, cuando aprenda a coger la guitarra, solo cogerla.... porque lo que es tocar ya la toco.... para cambiarla de sitio claro ja ja ja......

http://relicstubeamp.blogspot.com.es/

Subir
#153 por audran4 el 14/08/2010
Leyendo los manualillos de las valvulas encontre que las valvulas EL34 y 6L6 pueden trabajar de cualquier forma, parados, acostados, de lado, de cabeza, etc. Pero he visto que en todos los amplificadores los bulbos vienen puestos en forma vertical, incluso en un manual decia que el amplificador no debe ponerse a trabajar de otra forma. Alguien sabe sobre esto?, lo que pasa es que quiero poner las valvulas horizontales para ahorrar mas espacio y hacer un ampli mas compacto.
Subir
#154 por juanf el 14/08/2010
No creo que influya en nada, lo unico que hay que tener en cuenta es la ventilacion, y que no esten cerca de otros componentes.

http://relicstubeamp.blogspot.com.es/

Subir
#155 por Dr.Maligno Tech el 22/11/2010
Redios!!! anda que no estaba perdido el hilo este, 10 min. me he tirado pa encontrarlo.

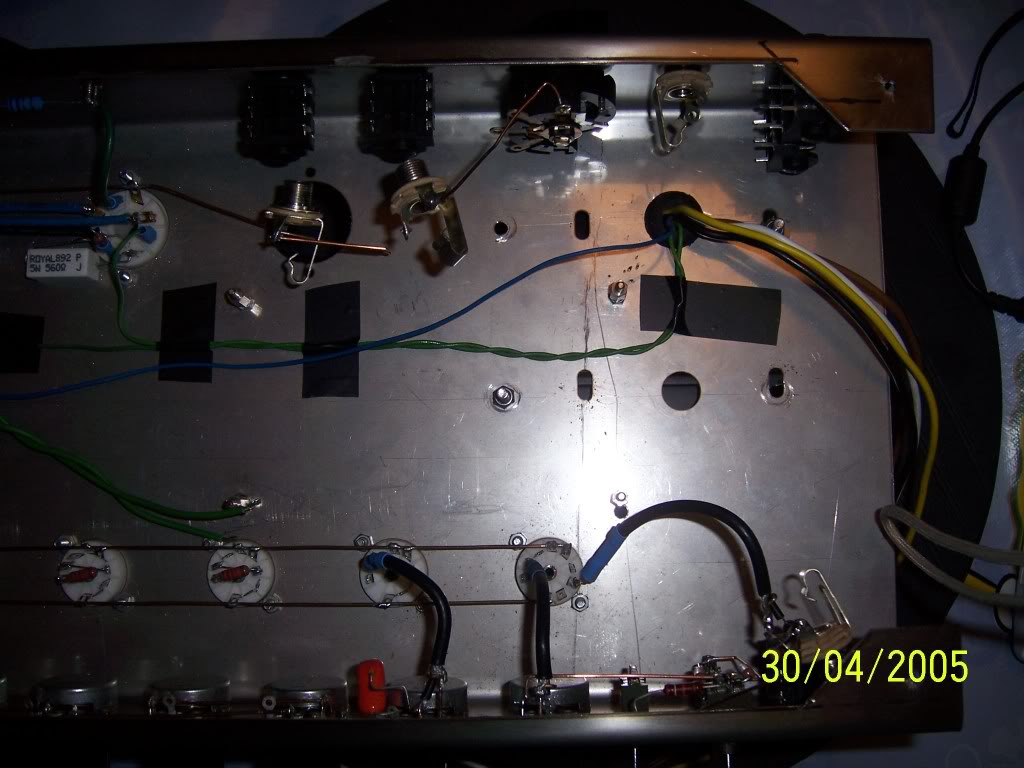

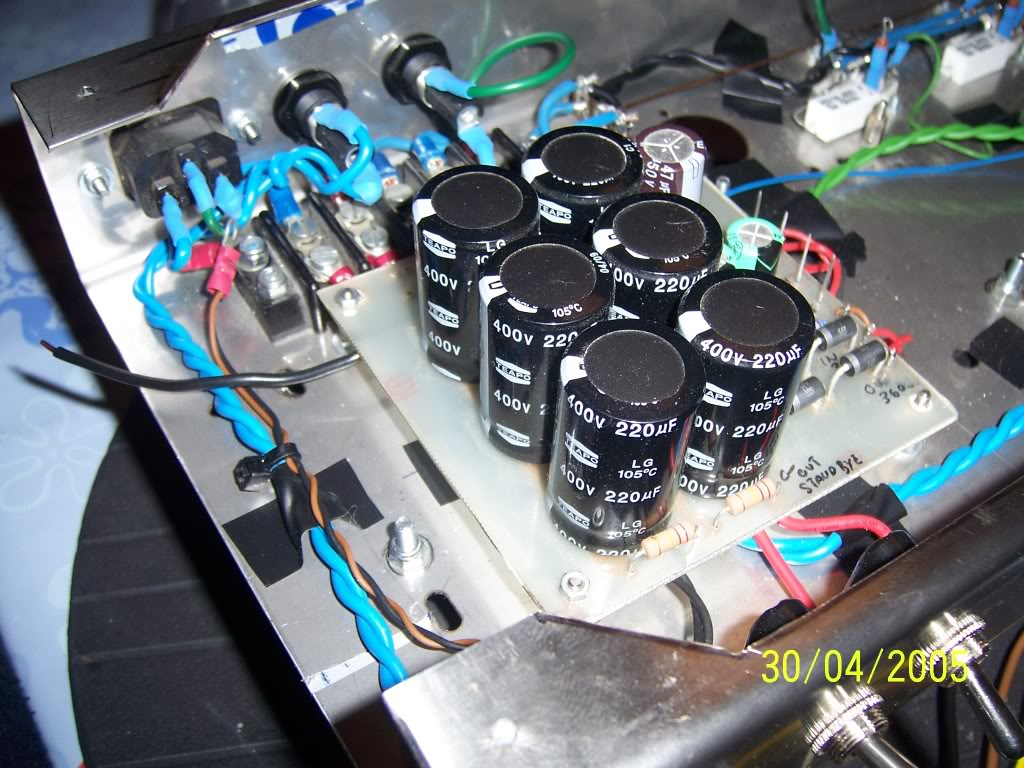

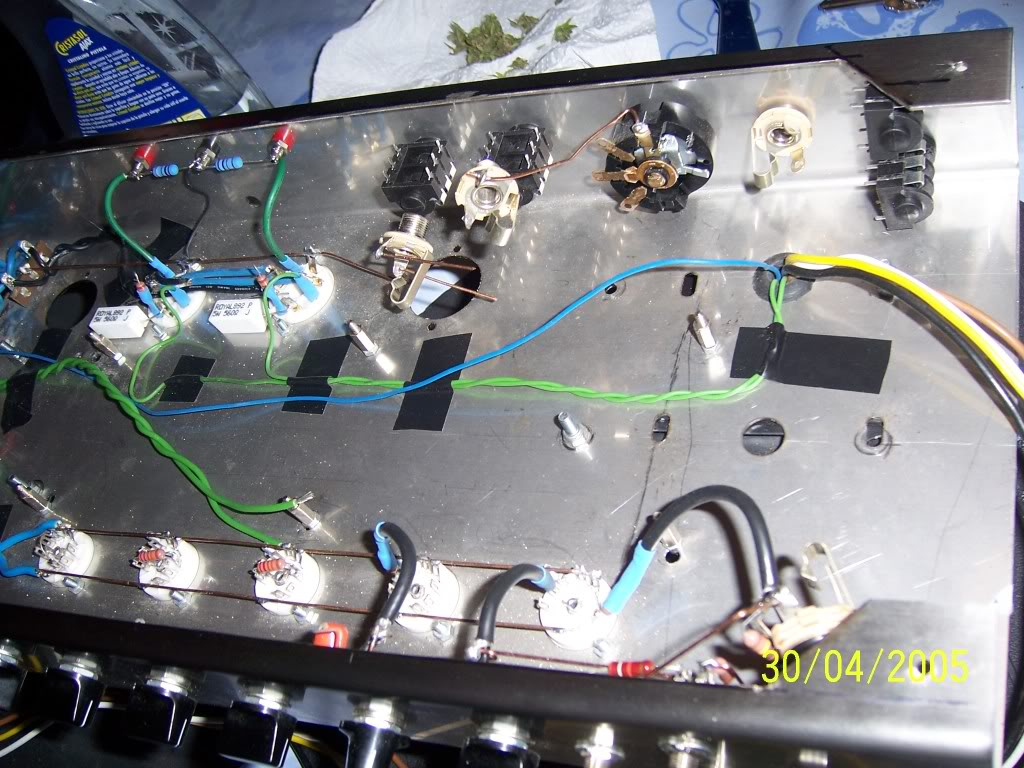

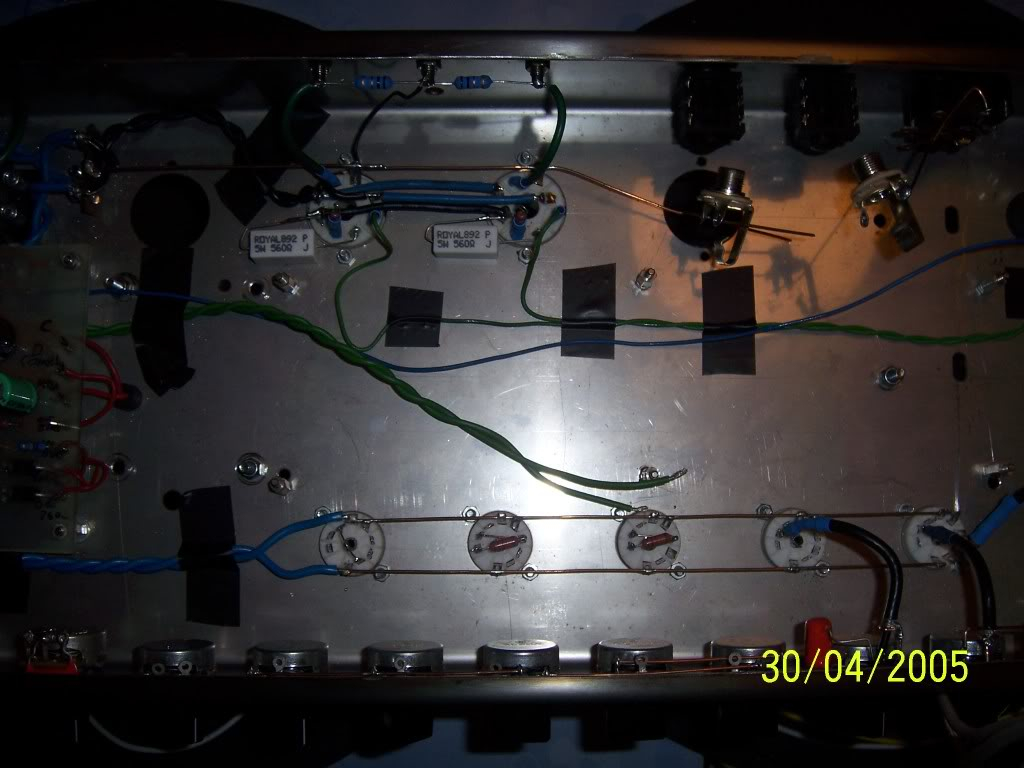

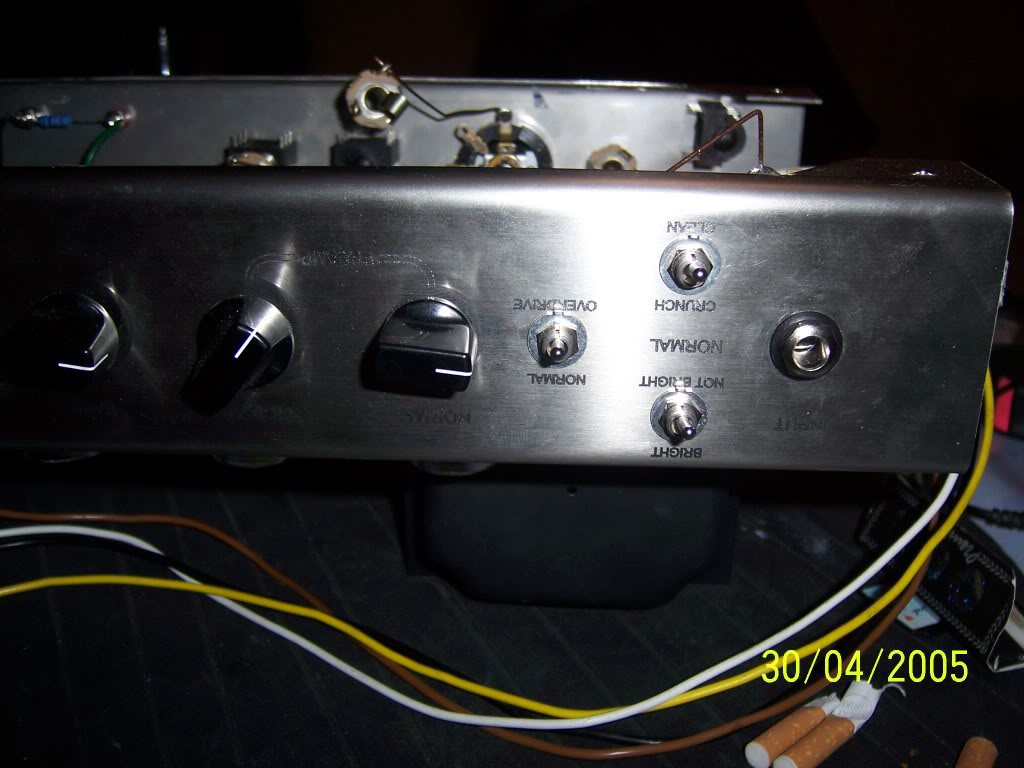

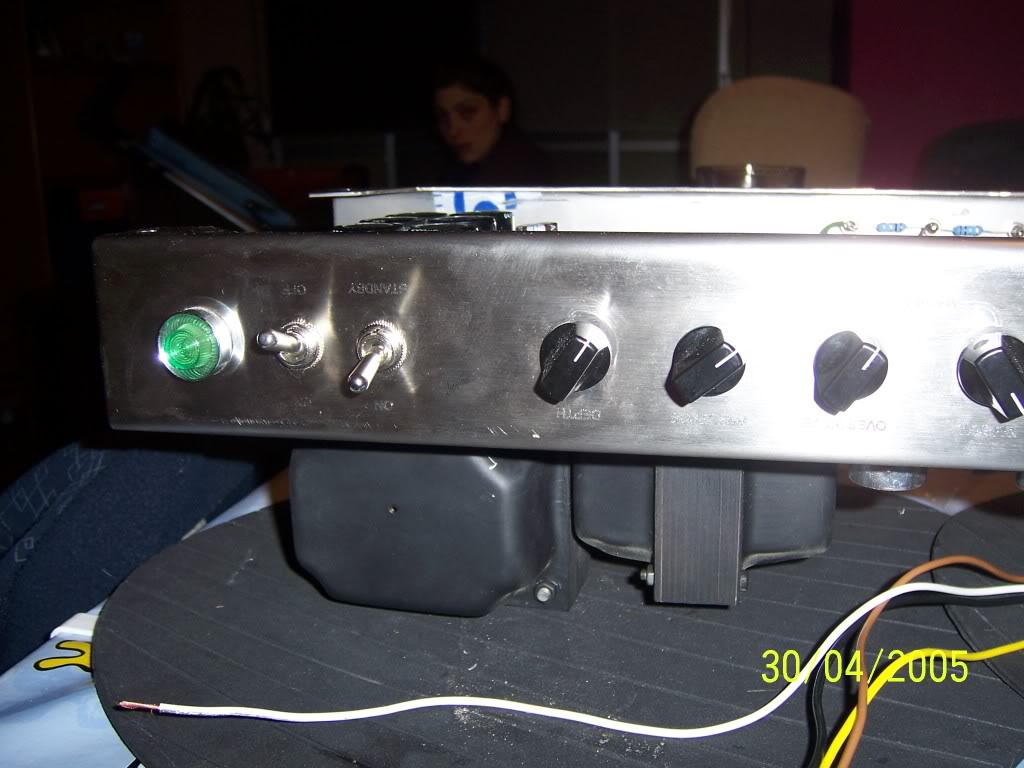

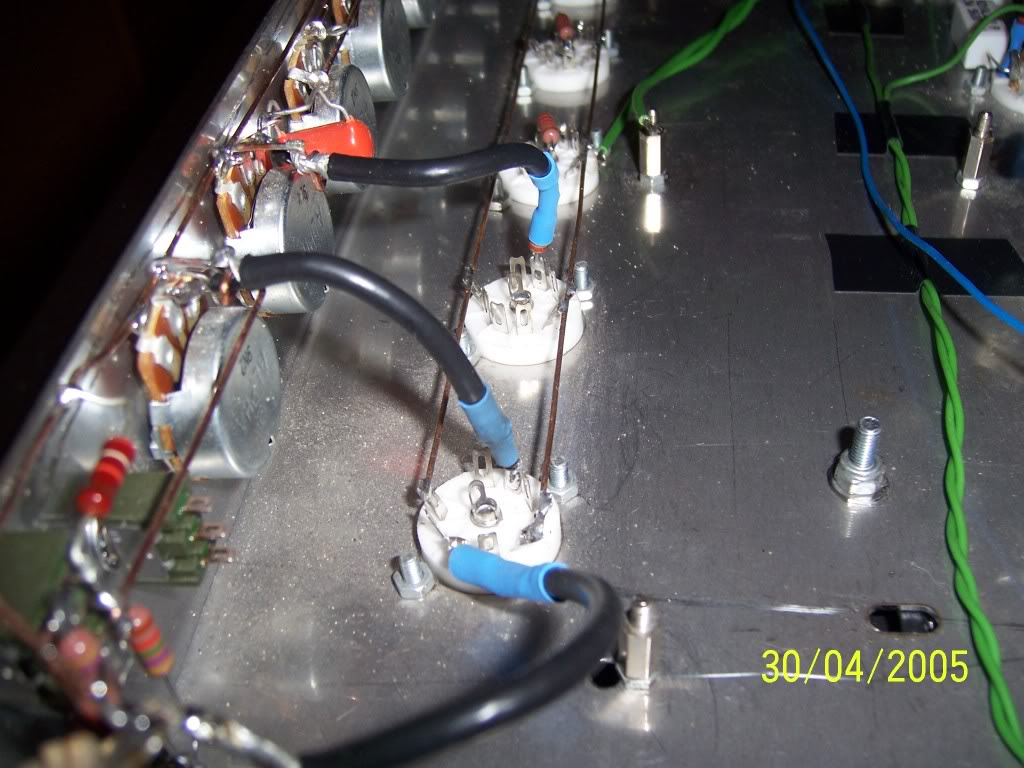

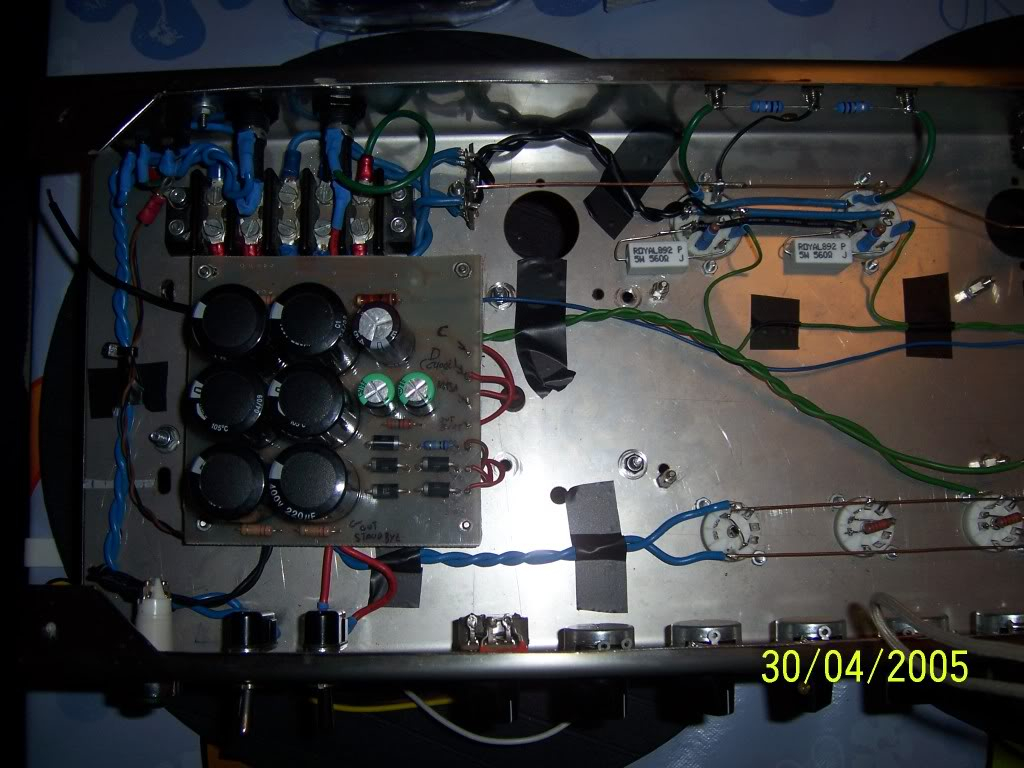

Revivo y subo mis avances, ya queda menos.









a ver si en unos dias lo termino y subo algun video

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#156 por erjosel el 23/11/2010
supongo q tendreis estudios relacionados con la electronica, sino esto es un p. locuraaaaa!!!!
Dais envidia.
Subir
