Clon soldano

#121 por juanf el 19/05/2010
Hola, os pongo unas fotos del mio.
Este es el mueble





Detalle del conector para la alimentacion de pedales.



Detalle del rectificador para tension de filamentos y del circuito rectificador para alimentacion de pedales externos.





Y aquí el previo de doble capa con todos los cables blindados

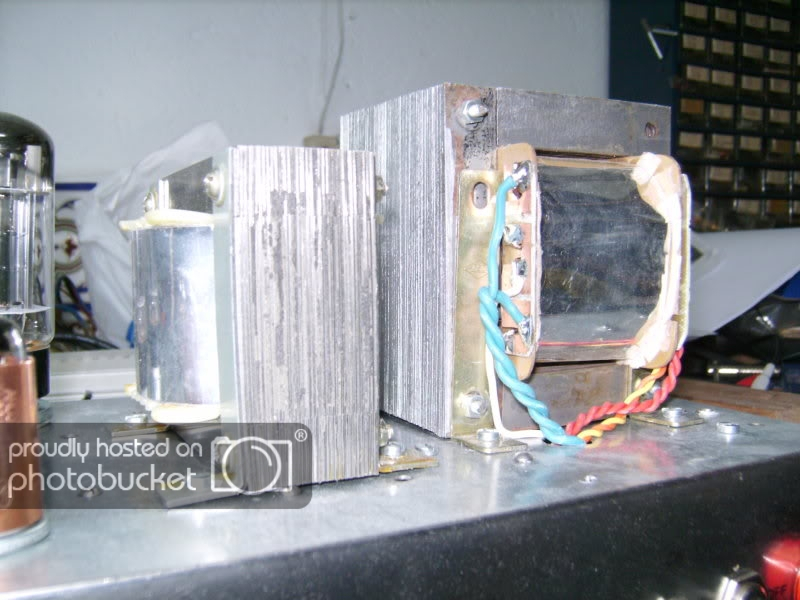

Y los transformadores para que los vea Macguiver gracias a el los pude hacer a mano, fijaos que van blindados con laminas de acero inoxidable.




Bueno espero que os haya gustado, y en cuanto al sonido muy bueno y sin nada de ruido ni en normal ni en overdrive.
Saludos

http://relicstubeamp.blogspot.com.es/

Subir
#122 por Ikazategi el 19/05/2010
JuanF, que curradad hacerte todo el previo con cables blindados... como has conseguido conectar todas esas masas?? has hecho algun bus de masas??

Reparación de equipos de Audio y amplificación
http://www.jonikazategi.com
http://www.facebook.com/ikazategi

Pol Granada Fase 2, Pabellón 12B
48530 Ortuella, Vizcaya

Subir
#123 por juanf el 19/05/2010
La verdad esque ha sido muy facil, si te fijas la pcb es de doble capa es decir, aparte de las pistas lleva cobre tambien toda la parte de arriba del pcb y ahi es donde conecto las masas de todos los cables.

http://relicstubeamp.blogspot.com.es/

Subir
#124 por Ikazategi el 19/05/2010
anda, que bobo soy, no me habia dado cuenta!

la verdad esque es una buena solución!

Reparación de equipos de Audio y amplificación
http://www.jonikazategi.com
http://www.facebook.com/ikazategi

Pol Granada Fase 2, Pabellón 12B
48530 Ortuella, Vizcaya

Subir
#125 por juanf el 19/05/2010
La verdad esque despues de este previo creo que todos los circuitos que haga los voy hacer así, ya que se evitan muchos ruidos, oscilaciones e interferencias y tampoco es tanto trabajo, y quedan de lujo, sino fijate en este hilo el previo del jcm800 que he hecho con la misma tecnica y se ve mucho mejor.
http://www.guitarristas.info/foro/f180/construccion-de-mxr-dynacomp-93588/#post770383
¿a que queda de lujo?
Saludos

http://relicstubeamp.blogspot.com.es/

Subir
#126 por Ikazategi el 19/05/2010
Si, si que es una buena solución. Si no se complica bastante el buscar masas para todos los cables y demas..

Reparación de equipos de Audio y amplificación
http://www.jonikazategi.com
http://www.facebook.com/ikazategi

Pol Granada Fase 2, Pabellón 12B
48530 Ortuella, Vizcaya

Subir
#127 por mcgiver el 20/05/2010
Muy guapo JuanF :ok:

Me alegra que os vayáis picando con los trafos. :D ... a ver cuando caen unas muestras de sonido. :brindis:

Rasta, ya estoy de vuelta, mañana salen para allá los trafos (aprovecharé para sacarles unas foticos y subirlas). :p

Cuando saque un ratillo, me lío con los trafos para el mío, que tengo las placas montadas desde que hicimos el de Ikazategi... A ver si consigo que me amplíen los días por lo menos a veinticinco horas. :colleja:
Subir
#128 por Dr.Maligno Tech el 20/05/2010
Mcgiver escribió:
Muy guapo JuanF :ok:

Me alegra que os vayáis picando con los trafos. :D ... a ver cuando caen unas muestras de sonido. :brindis:

Rasta, ya estoy de vuelta, mañana salen para allá los trafos (aprovecharé para sacarles unas foticos y subirlas). :p

Cuando saque un ratillo, me lío con los trafos para el mío, que tengo las placas montadas desde que hicimos el de Ikazategi... A ver si consigo que me amplíen los días por lo menos a veinticinco horas. :colleja:


no me digas eso que me corxxxxx de gusxxxxx, madre mia, que gas, este finde me mata mi parienta, me encierro en el cuarto y no salgo ni a comer:risa::risa::risa:

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#129 por juanf el 20/05/2010
Una pregunta macgiver las laminas de los trafos que haces, las compras ó son recicladas, si las compras haber si nos dices dónde, porque laminas así grandes como que son dificiles de encontrar, y los carretes ni te cuento.
Saludos

http://relicstubeamp.blogspot.com.es/

Subir
#130 por mcgiver el 29/05/2010
Coño, se me había pasado. :roll:

Las compro en grandes cantidades , no creo que te vendan para hacer un solo trafo.

Yo tiré mucho de "punto limpio" durante un tiempo para hacer mis experimentos y cunde bastante. Prueba en microhondas viejos o en algún SAI.

El problema viene cuando se quiere calcular el trafo dentro de unos parámetros establecidos. Tienes que conocer la inducción magnética del núcleo y ese dato lo da el fabricante.

:saludo:


PD: ¿Para cuando las fotos, Rasta? :D
Subir
#131 por frasco el 29/05/2010
tu???

que haces a estas horas posteando que no estás barnizando trafos??? :risa:

:amigos:

Ya'sstamos.... ¿o no estamos a lo que estamos?

La web del luthier aficionado.

http://www.audiocosas.es/villagarlopa

Subir
#132 por mcgiver el 29/05/2010
Tenía que estar durmiendo, que mañana he quedado en Madrid a las 9... Por cierto, Lo tuyo se lo doy a Manolo la próxima semana. :p
Subir
