A Por Un Ukulele Soprano!

MartinMG
#1 por MartinMG el 26/06/2014
Hola Todos, estoy haciendo un Ukulele soprano :) en madera de aqui, Colombia. Tapa, Fondo, Aros y Martil las hare en Cedro Amargo, el Puente y el Diapason seran en Nazareno o Palo Morado. Y ahora fotos... :D
Archivos adjuntos ( para descargar)
Subir
1
OFERTASVer todas
  • EarthQuaker Devices 70th Anniv. Plumes S Shredder
    129 €
    Ver oferta
  • Harley Benton DNAfx GiT
    139 €
    Ver oferta
  • -21%
    Harley Benton Fusion-T HH Roasted FBB
    298 €
    Ver oferta
MartinMG
#2 por MartinMG el 26/06/2014
La primera madera (la anaranjada es el cedro) y la segunda (la rojiza es el nazareno)
Subir
1
MartinMG
#3 por MartinMG el 26/06/2014

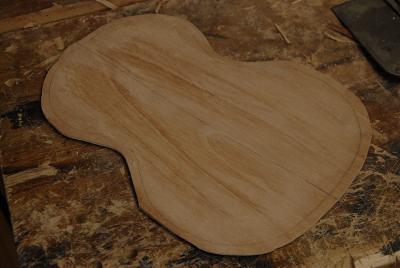

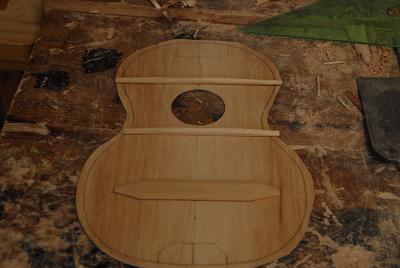

Ya tengo avanzado la tapa y el fondo :banda_rock: no he hecho el fondo plano sino un poco curvo aver que tales :russian_roulette: .
Archivos adjuntos ( para descargar)
Subir
1
pepetrauma
#4 por pepetrauma el 27/06/2014
bien hecho , animo , qu ete seguimos ...
Subir
1
niobio69
#5 por niobio69 el 27/06/2014
Me quedo por aquí a aprender :-)
Subir
MartinMG
#6 por MartinMG el 27/06/2014
Ahora a hacer el mastil.

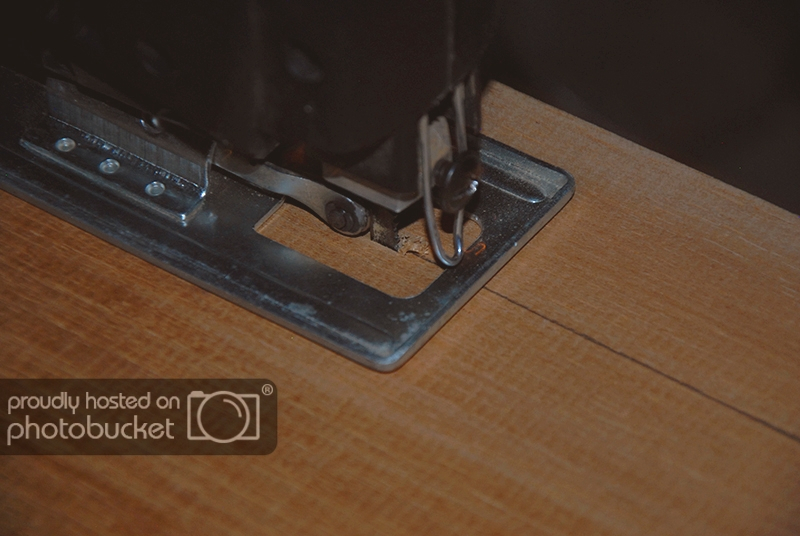

Cortando la tabla de Cedro...

La tablilla para el mastil cortada (el ancho maximo del mastil es de 4,5cm yo corte 1,5 de mas para tallar y todo eso :esperando: )

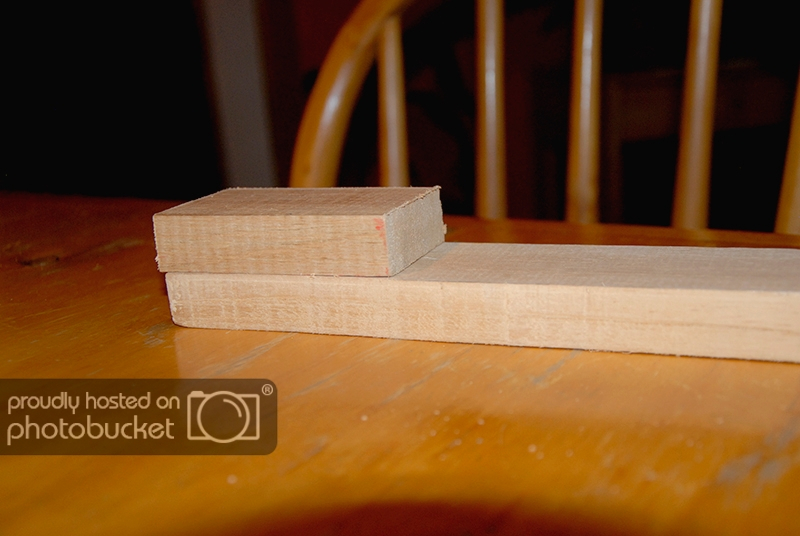

Otro pedasillo de Cedro para el taco de mastil.

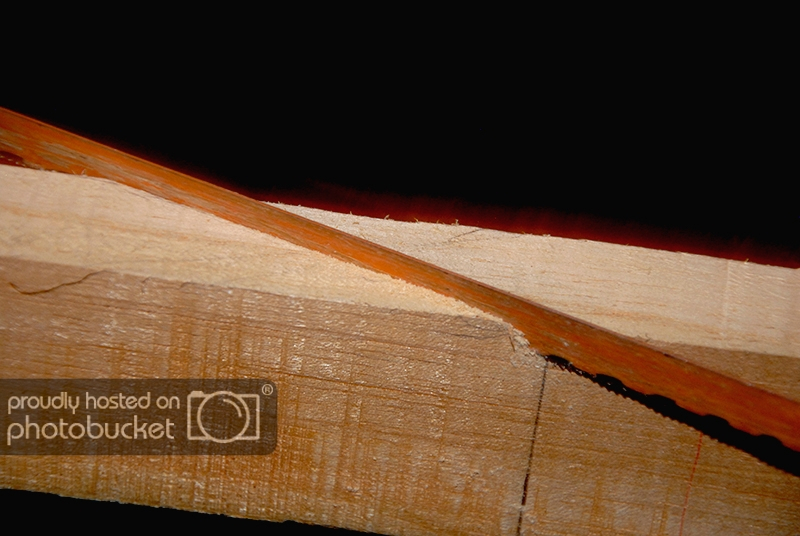

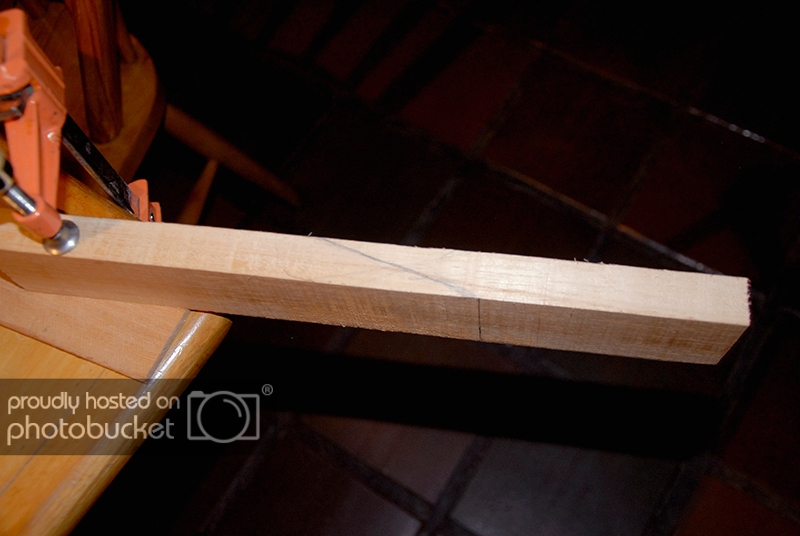

Preparando para el corte del angulo (el angulo del corte debe ser de 13 a 18 grados)

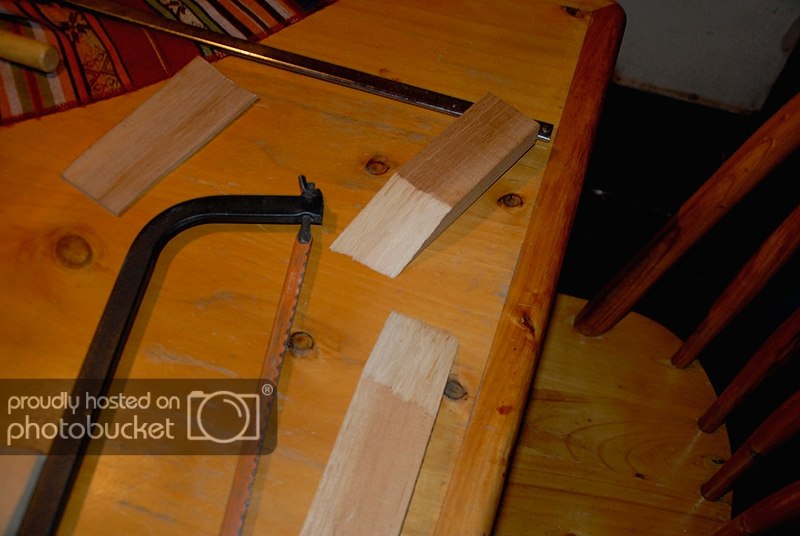

Demas partes de la cortada.... :esperando: :rolleyes:

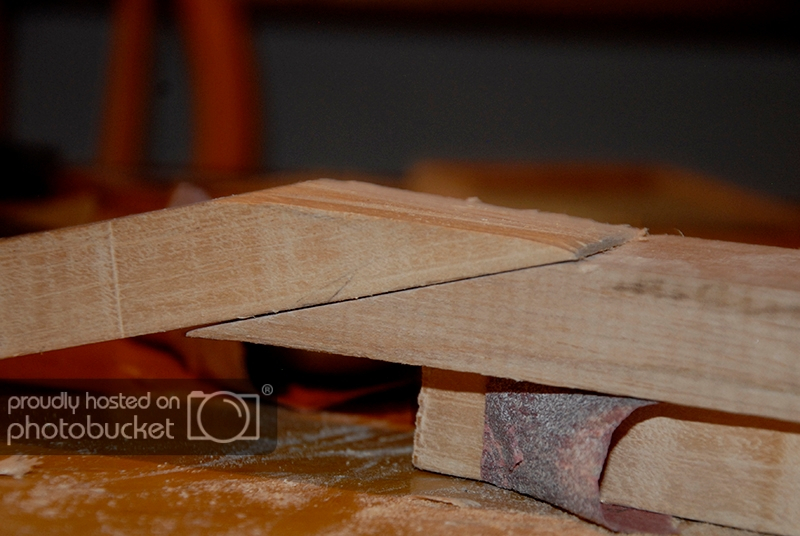

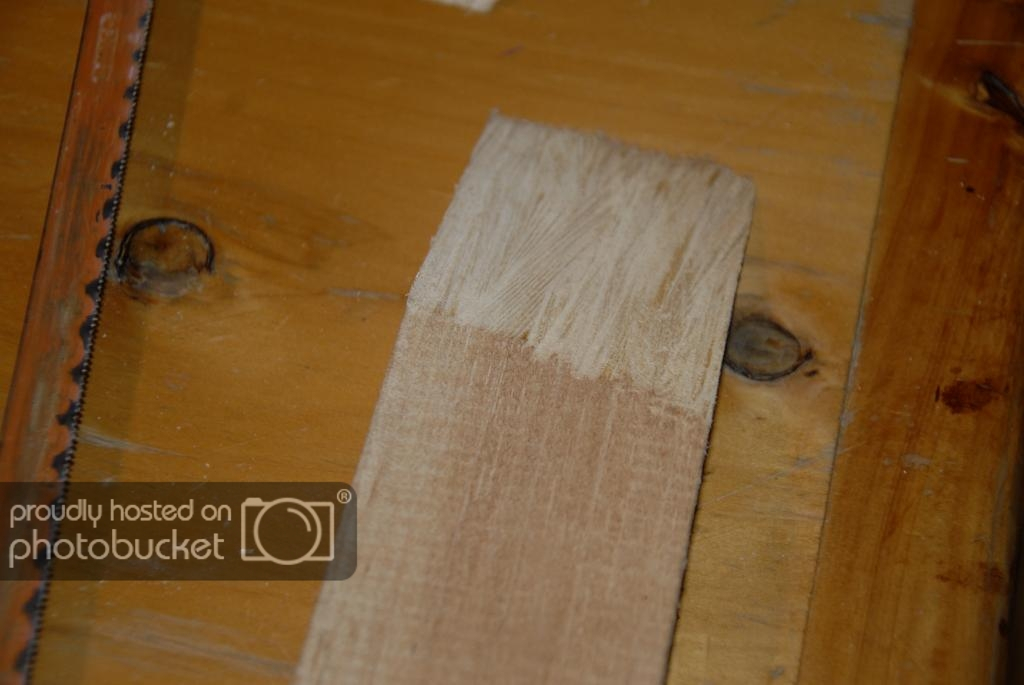

:muro2: :mad: El angulo es irregular y toca arreglar.

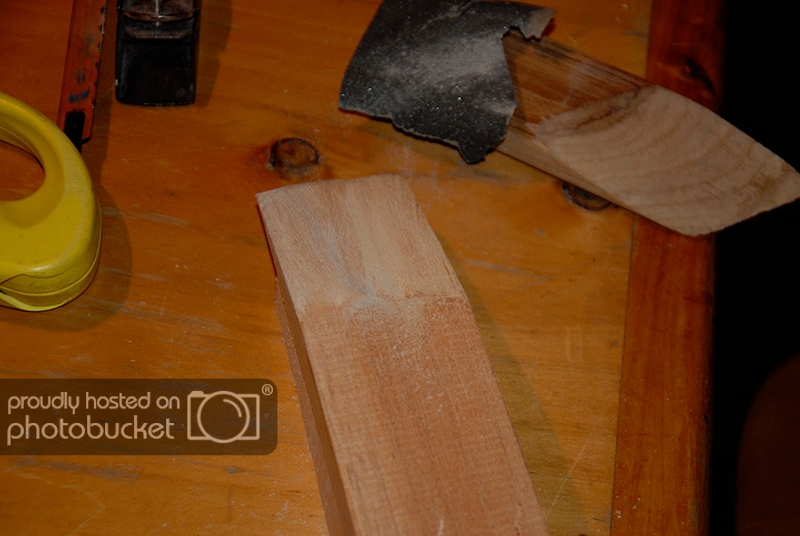

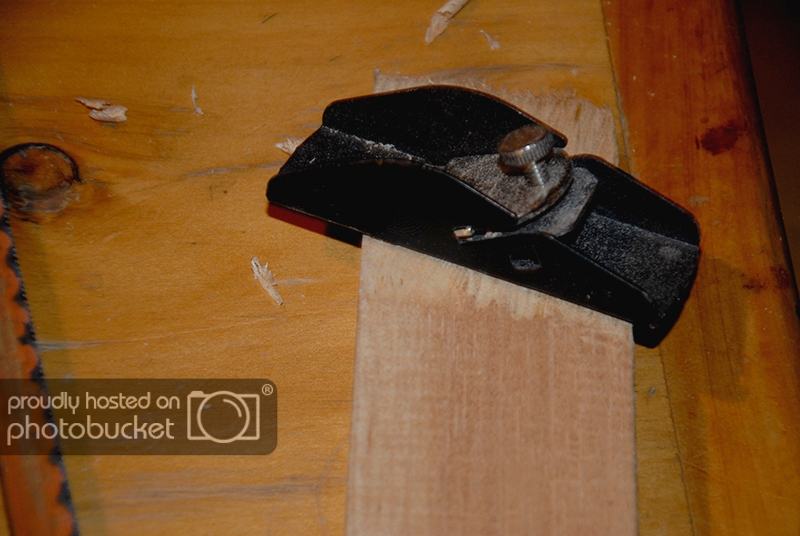

A cepillo y lija...

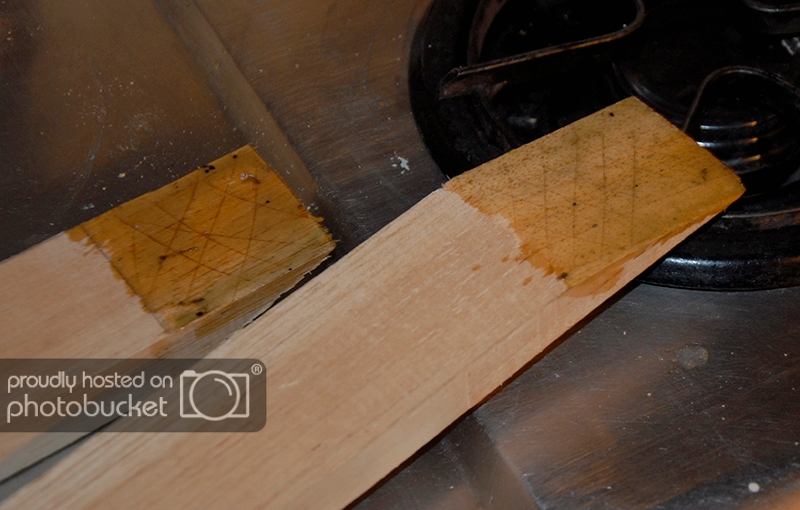

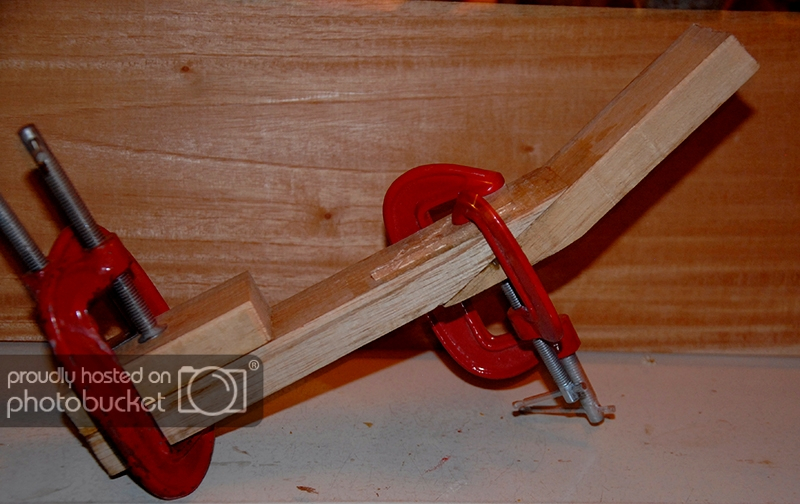

Ahora listo el angulo ,a encolar y prensar. Yo uso cola de la vieja guardia, la llamada cola de conejo.




Ahora a espera que sece para empesar a tallar y finalizar el mastil. :aplausos:
Subir
manutd7
#7 por manutd7 el 27/06/2014
Te sigo amigo, suerte con el proyecto.
Subir
MartinMG
#8 por MartinMG el 28/06/2014
Bueno he terminado el molde para cuerpo del ukulele con una prensa interior con el fin mejorar las curvas de los aros y facilitar el ensamblado del instrumento, y este fue el proceso.

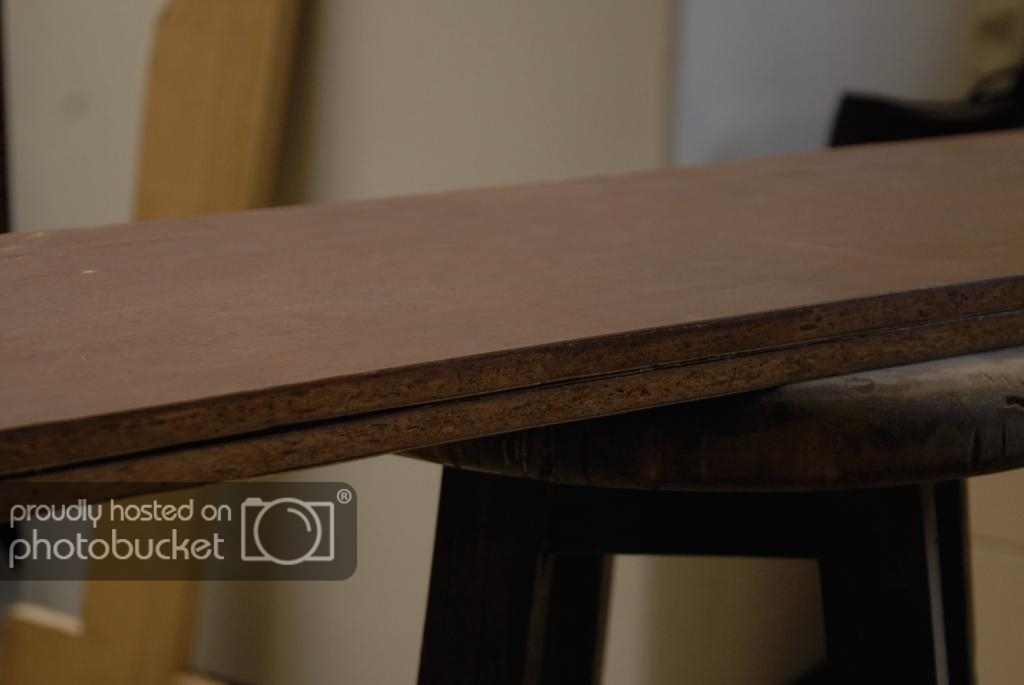

Use unas viejas tablas de aglomerado...

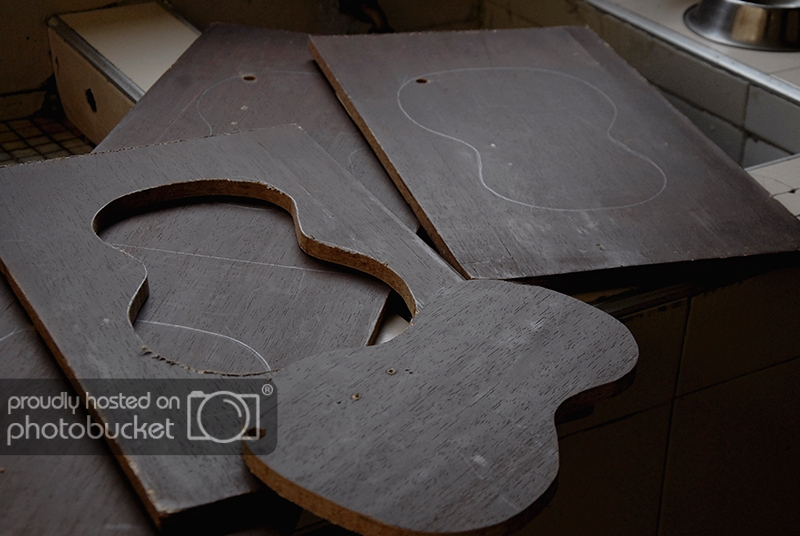

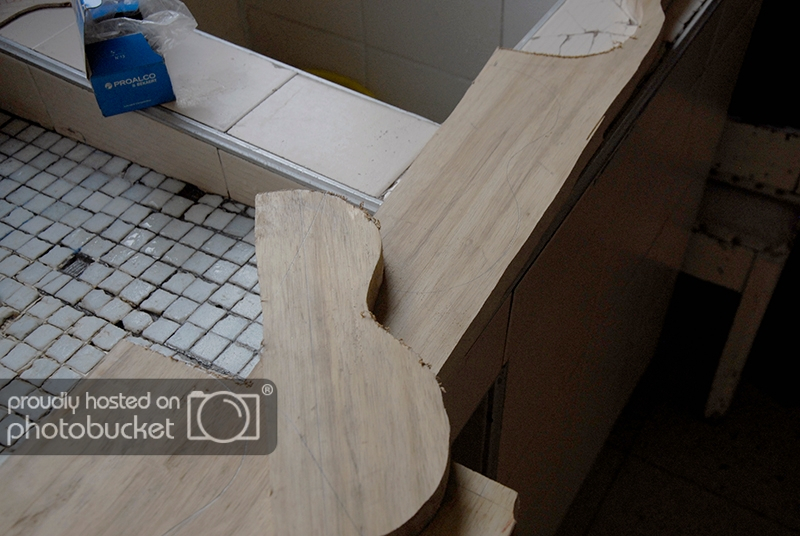

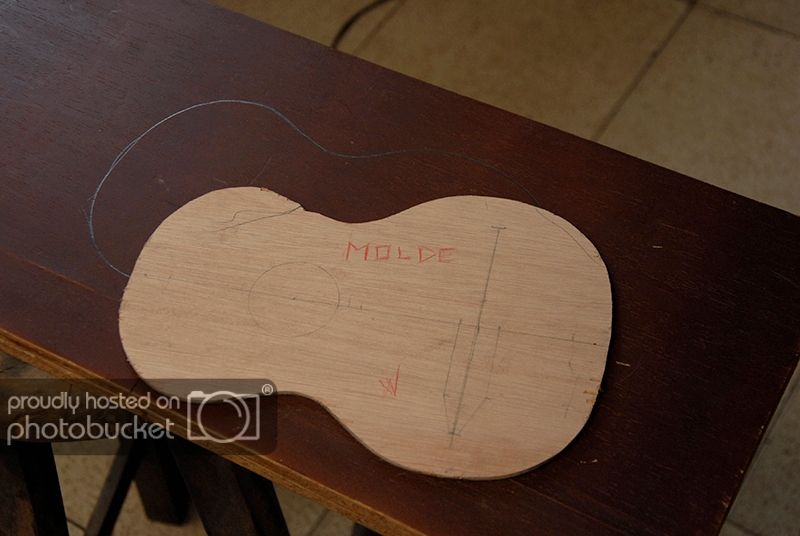

Corté cuatro tablas con la silueta del ukulele para luego unirla una encima de la otra, asi quedara de 4,5cm de espesor.

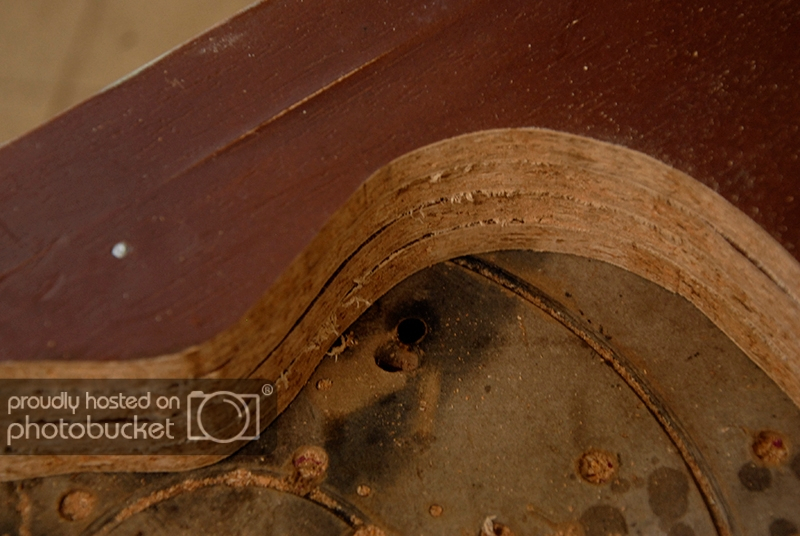

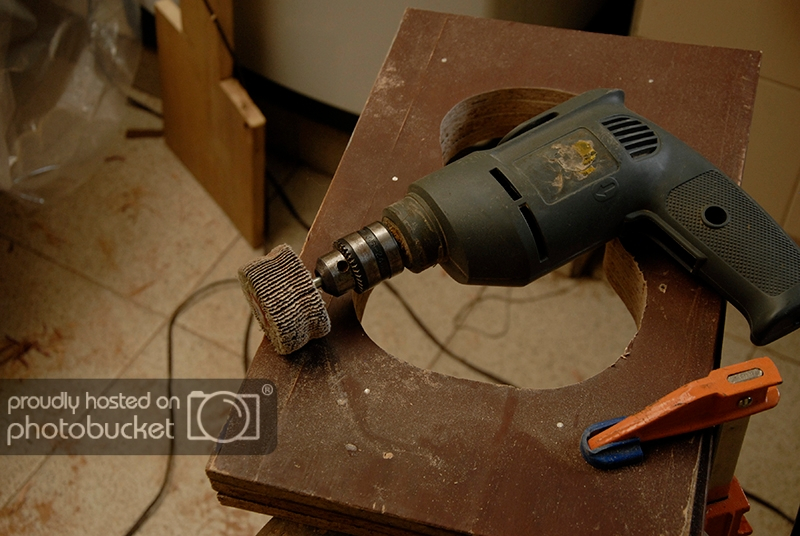

Logicamente quedan un poco irregulares los bordes :muro2: , toca pulirlo a maquina y a lija...

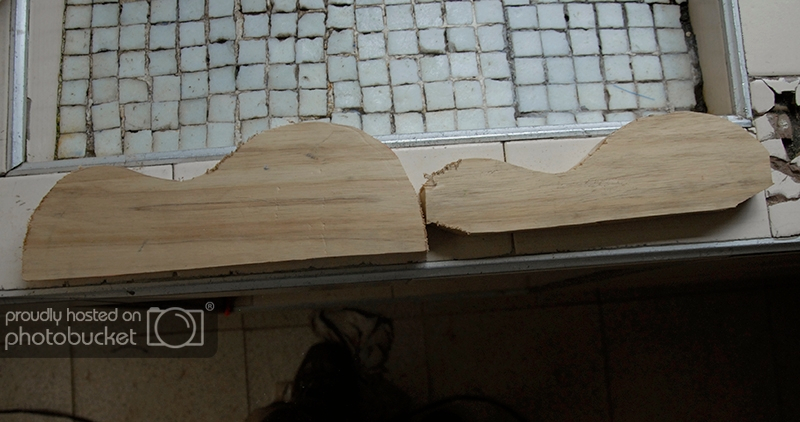

Ahora hay que cortar 2 medias siluetas de ukulele para hacer una prensa dentro del molde.

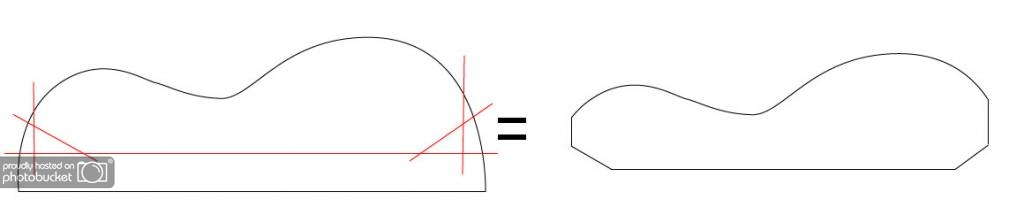

Luego hacerle estos cortes a las siluetas del molde...

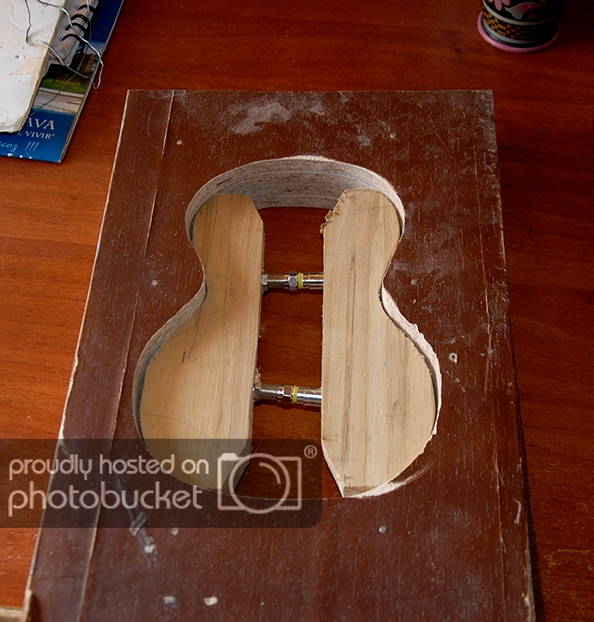

...y obtener esto:

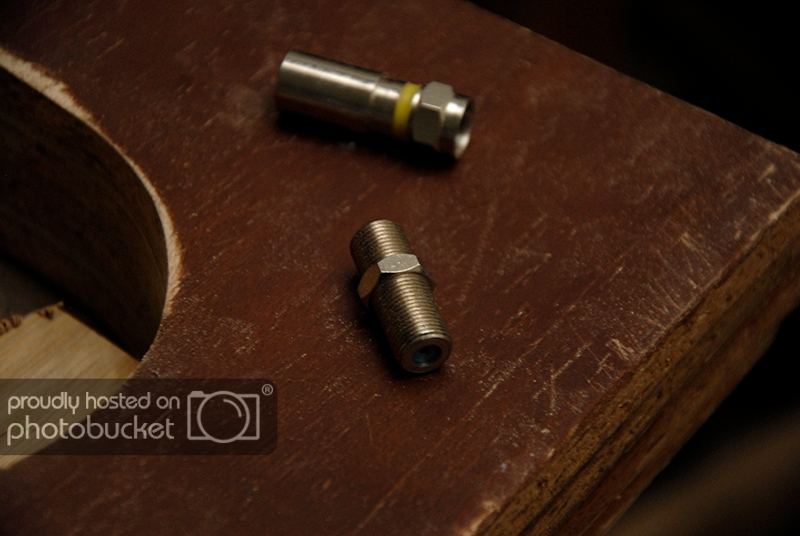

Se me a ocurido usar un cabezal y una conector extencibo de cable coaxial :russian_roulette: (el de la TV) como sistema de presion para la prensa.

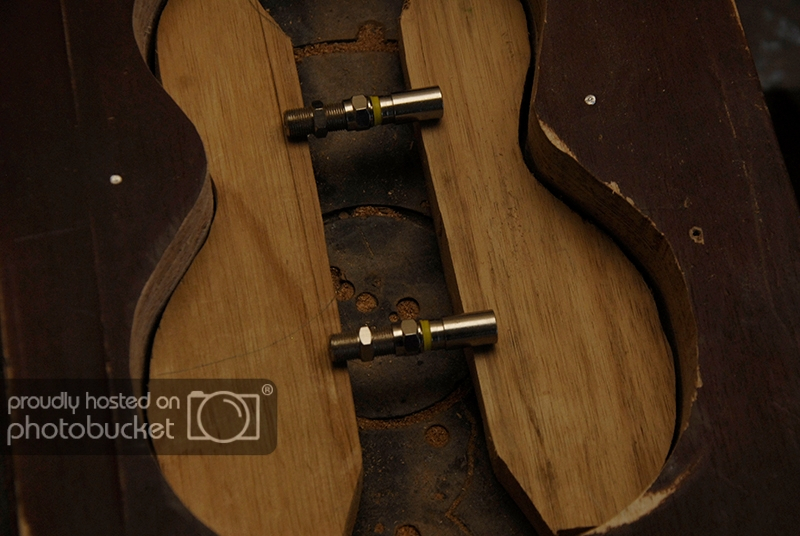

Le abri unos orificios la las siluetas de la prensa para encajar el CoaxialSystem20000 (cabezal y conector extencibo de cable coaxial, el 20000 para que suene a televentas) .Y si que funciona!!! :bailando:

Luego subo mas fotos sobre la cracion del mastil :aplausos:
Subir
MartinMG
#9 por MartinMG el 28/06/2014

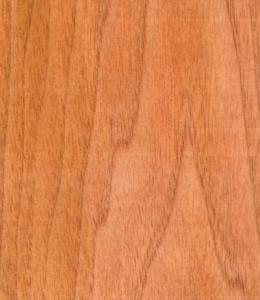

No he hablado mucho sobre las madera que estoy usando. Empesare hablando del Cedro Amargo (Cedrela odorata) es un arbol de gran tamaño y lento crecimiento, habita en bosques de niebla arriba de los 1300 metro sobre el nivel del mar un ambiente humedo y frio, el follaje es muy similar al del Nogal, y no se debe confundir con el Cedro canadiense o el Cedro del Líbano que son parientes del pino. En cuanto a la madera del Cedro Amargo, es una madera sumamente blanda, tiene una densidad de 480Kg/m3, casi la misma densidad que el Abeto que de 460Kg/m3, ademas de tener un olor caracteristico y tiene un sabor muy amargo. Es un madera facil de trabajar, pero es de poro abierto como la Caoba (que de hecho es de la misma familia del Cedro Amargo), y al ser tab blanda se ralla con facilidad , asi como el Pino que con la uña ya le haces un rallon. Pero sin duda tiene un sonido excepcional :virtuoso:

Ahora el Nazareno. Es una arbol de gran tamaño, habita en climas calidos de los 0 a 600 metro sobre el nivel del mar y se distribuye a lo largo de America Central y Suramerica. La madera es muy pesada, bastante dura y su densidad es de 1050Kg/m3 no esta tan lejos del Ebano que tiene 1300Kg/m3. Tiene las fibras grusas debido a esto se astilla con relativa facilidad. Sin duda es una madera exelente para diapason siertos tipos de puente e incluso la usar para hacer mastiles laminados de bajos y guitarras tipo Neck-through.
Subir
1
manutd7
#10 por manutd7 el 30/06/2014
Excelente información sobre las maderas. Y ni se diga la manera en que trabajas.
Subir
Luisito Baneado
#11 por Luisito el 30/06/2014
Me uno al hilo, veo que lo haces sin fresadora y con herramientas algo básicas y eso me gusta. :)
Subir
MartinMG
#12 por MartinMG el 01/07/2014
#11
Si la verdad es que tengo herramientas basicas jejeje, Aqui no es tan facil conseguir herramintas para lutheria. y logicamnete son costosas... Pero ademas a mi me gusta hacer las cosas mas manualmente.
