Soldar Dimarzio S

speto76
#1 por speto76 hace 4 semanas
Hola !

Sólo escribo para que me confirmeis que lo hago bien. Tengo una Dimarzio The Cruiser y la sueldo así , la tengo colocada en la posición de Bridge

Cable rojo ... posición 1 del switch
Cable verde y masa .... al pote de volumen en la patilla que va a masa
Cable nego y blanco , va a un SPDT Toogle switch , para ponerla en single

Esta ok ?

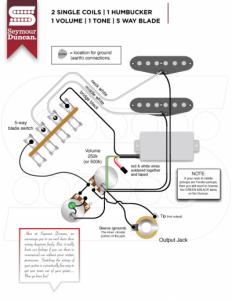

Tal como aparece en el diagrama , pero cambiando el rojo por el negro.

Saludos !
Archivos adjuntos ( para descargar)
Subir
speto76
#2 por speto76 hace 7 dias
Hola de nuevo , sigo con las dudas.....

No termina de sonar como debe. Como decía tengo la Dimarzio S en el puente. Cable rojo al switch , cable blanco y negro juntos, a ningun sitio o a uin spdt para hacerla single. Y el verde y el metal, juntos al pote de volumen. No se por que no me funciona , algo tengo soldado mal.
Subir
Kenworht
#3 por Kenworht hace 7 dias
Invierte el rojo con el verde por probar....
Voy a ver si encuentro info en Dimarzio.com...
Subir
Kenworht
#4 por Kenworht hace 7 dias
Si, los cables están bien.
Rojo +
Verde -
Blanco y negro juntos.

Si es la DP186 es la de mástil y mide según dimarzio 3,13. Yo creo que será cada bobina.
Si es la DP187 es la de puente y mide según dimarzio 5,75. Será cada bobina.

Mide y sabrás que es lo que tienes.
La de mástil no se si suena bien en el puente...
Subir
speto76
#5 por speto76 hace 6 dias
https://www.dimarzio.com/pickups/hum-canceling-strat/cruiser-neck

Es esta , probaré en su posición. Gracias !!
Subir
Kenworht
#6 por Kenworht hace 6 dias
OK!
Subir
speto76
#7 por speto76 hace 6 dias
Pues solucionado ,

Ya esta en su posición sonando como debe :)

Gracias!
Subir
Kenworht
#8 por Kenworht hace 6 dias
OK!
Subir
