Sinmarc G60 reverb restauración

palvasmil
#1 por palvasmil hace 3 semanas

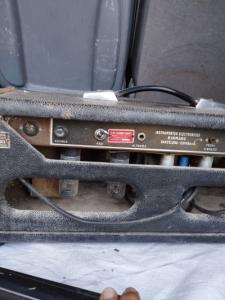

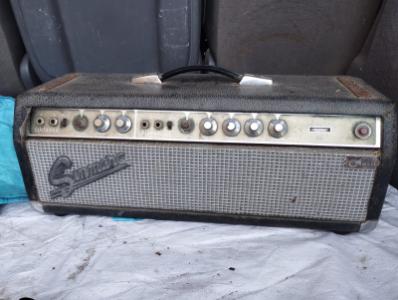

Buenas tardes foreros, estoy restaurando un Sinmarc g60 rever, tras hacer recapeado de condensadores de filtrado, y cambiar alguna resistencia churrascada el ampli funciona, pero tengo un par de dudas que desconozco con mis minimos conocimientos en electrónica y que agradeceria consejos de los mas experimentados.

1°- El trimmer de circuito de filamentos he leido que se ajusta a 3.15v a cada lado o sea con el trimmer mas o menos en el medio, pero el zumbido solo me permite tener 6.9v con el trimmer al maximo por un lado de linea de calentadores o al minimo y 6.9v por el otro lado, al final filamentos les llega la tension aunque 6.9v en vez de 6.3v por el cambio de tension de 220v a 230v actuales y funcionan pero no se si esto es normal...

2°- La valvula 4 de este ampli, utiliza 1/2 valvula para el circuito de retorno de la reverb y otra media a la salida se la etapa de preamplificacion, el problema es que traia cuando lo compré una ecc82 en esta posicion, según esquema va una ecc83, al cambiarla el ruido de fondo del ampli es superior con la nueva, al medir tensiones en anodo tendría que tener 230v que consigo con la ecc83 pero con la ecc82 baja a 125v. Se que dstps amplis de fábrica salian con alguna ecc82, pero no se si era para circuito de vibrato v5 o era en esta posición v4, en caso de tener que llevar la ecc83 en v4, a que puede ser debido ese ruido hum de fondo que se atenua con la ecc82?.

Gracias de antemano por vuestros comentarios.
Subir
Pedro Vecino
#2 por Pedro Vecino hace 3 semanas
La resistencia ajustable para los filamentos no guarda relación con el voltaje de estos. Es para obtener la referencia de los filamentos con tierra y eliminar el ruido que estos emitirían si no la tuvieran. El ajuste se hace con el volumen del ampli subido (a una mitad, por ejemplo), la guitarra conectada con el volumen abierto, las cuerdas muteadas y la mejor orientación con el ampli (en la que genere menos ruido). Se gira hasta el punto donde menos ruido genere. No tiene por qué quedar en el centro exacto.
La cuarta válvula de ese ampli es una ECC83. Con una ECC82 (debe estar puesta por equivocación) pierde mucha ganancia, y por lo tanto también tiene menos ruido. También menos volumen.
Subir
palvasmil
#3 por palvasmil hace 3 semanas
Gracias Pedro, pues entonces al máximo que se queda el trimmer...así no suena zumbido ;).
Por otro lado el ruido de hum de fondo creo que es porque hay algún condensador que filtra, cambié los de la fuente de alimentación por unos TAD axiales, pero creo que los bianchi mustard estos está alguno para el arrastre..probare a cambiar primero los de ecualización y comprobar el estado de los viejos con un capacímetro.

Otra cosa que he comprobado es que el esquema no es muy fiel a como está construido el ampli, empezando por el puente de diodos los lleva en serie como algunos fender viejunos, y luego las líneas B<-- que dan 510vdc para la rejilla de las EL34 y para el ojo mágico, en el ampli van a la línea C<-- de 420vdc, muy curioso muchas cosas...la verdad.
Subir
palvasmil
#4 por palvasmil hace 3 semanas

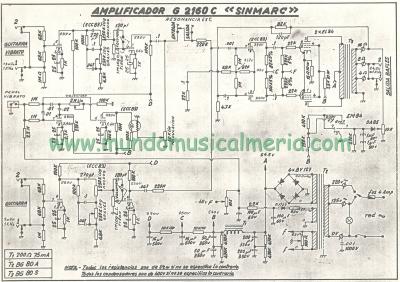

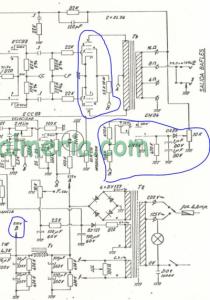

A ver que llevo una locura que pa que... estos dos circuitos que tendrian que ir alimentados a 510v van a 410v, he estado mirando esquemas del fender blackface y en la 6L6 la diferencia entre la tensión en el trafo de salida y la linea de rejilla de la válvula son 5volt (410/415), si en este esquema que adjunto del sinmarc marca 515v en trafo y 510v antes de la resistencia 1k5, yo esa linea la tengo a 410v, el ampli suena pero no se si eso tiene que ser así, el cable que va parece el original y esta cortado a medida hasta la linea C(410V).

Cuanto menos curioso, pasaría algo si lo modificase y pusiera como en el esquema?? Tengo unas EL34 viejas para probar si le tuesto la rejilla... ;)
Archivos adjuntos ( para descargar)
Subir
palvasmil
#5 por palvasmil hace 2 semanas
Bueno el ampli ya esta sonando, gran parte del ruido la emitía la ecc81(V3) del circuito de reverb, sigue teniendo el ampli un pequeño ruido al encender y en reposo, sin enchufar nada en las entradas pero creo que eso es normal en estos amplis de hace tantos años. Ademas el trafo de alimentación vibra un poco, pero al meterlo en la carcasa no se oye.

Lo único que estos amplis solo tienen un fusible a la entrada de tensión antes del trafo y me gustaría meter un fusible de AT, la duda viene ¿en donde lo pongo?, justo a la salida de los diodos de rectificación??, de que valor podría ser ese fusible??. Fast blow/slow blow??.

Gracias y saludos,
Subir
