Pulsador en distorsion

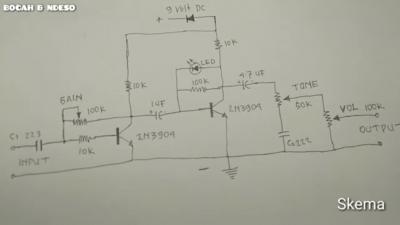

Buenas, eh montado este overdrive que muestro en la foto y me salio muy bien pero queria preguntar si alguien sabe la forma de conectarle un pulsador on/off para activar y desactivar la distorsion y que pase la señal limpia, cuento solo con un pulsador on/off ya que los pulsadores 3pdt son muy costosos por eso queria saber si es posible conectar un on/off para que la señal quede limpia

Archivos adjuntos ( para descargar)

OFERTAS EN TIENDAS Ver todas

-45%

Hughes & Kettner Spirit of Rock

48 €

Ver oferta
-11%

Ibanez RGR6BSP-IPT

1.333 €

Ver oferta
-7%

Harley Benton SC‑Custom III Active VBK

298 €

Ver oferta

SEGUNDA MANO EN MERCASONIC Ver todo

Guitarra Harley Benton Fusion III

300 €

Ver
3 guitarras listos. Para gozar, fender Gibson.

590 €

Ver
Fender superchamp xd

250 €

Ver

¿Tienes equipo que ya no usas? Véndelo en Mercasonic

Curioso overdrive, me recuerda alguno que he hecho pero con el clipping simétrico,
No sé que presupuesto manejas pero un 3pdt cuesta 2 o 3€ en AliExpress, yo los compro y van bien, con un interruptor simple no veo la forma de hacer un bypass al efecto Acabo de encontrar este increíble artículo en AliExpress. ¡Échale un vistazo!
1,92€ 5%de DESCUENTO | 3PDT-pulsador de efectos de guitarra, 9 pines, pedal de pie, interruptor de guitarra
https://a.aliexpress.com/_EzhmU39

#2 soy de argentina y eso es muy costoso aca

Vaya, ese dato no lo tenía, podrías poner un conmutador doble y con un transistor fet controlar el diodo de señalización, se llama Milenium 2 y es un esquema muy simple https://tagboardeffects.blogspot.com/2014/01/millennium-bypass-2.html?m=1

Como te ha dicho toni, con un pulsador on/off de un solo polo complicado. Con un DPDT (dos polos) puedes montar un Millenium bypass.
Con un pulsador solo, podrias montar un bypass con buffer tipo BOSS. Busca info por ahi que la hay de las dos opciones.

En MercadoLibre se ven los 3pdt a 7 u 8000 pesos argentinos. No son baratos, 8 dólares, un kilo de carne. Pero complicarse haciendo circuitos que costarán el 50% de eso no se si compensa.

« Ir a Electrónica DIY

Regístrate o identifícate para poder postear en este hilo
