Problema instalar rot rail telecaster

Solucionado
kender
por el 20/04/2022
Hola, me podríais ayudar?
Tengo dudas, demasiados cable.

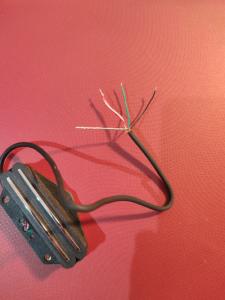

Es una rot rail para puente de telecaster.
Donde iria cada cable?
En los diagramas faltan cables....o en las pastilla sobran...jajajajaja

El plateado sin goma supongo que sea la tierra a soldar al puente..

El blanco y rojo vienen soldados... pero qie se pone?
Cinta al final y sin conectar a ningun sitio?

Y ese cable de tierra soldado al tono?

Por cierto voy a poner potes de 500k


Un saludo
Archivos adjuntos ( para descargar)
Subir
1
OFERTAS Ver todas
  • KRK Rokit RP5 G5
    158 €
    Ver oferta
  • -23%
    Harley Benton JAMster Guitar
    30 €
    Ver oferta
  • -8%
    Squier FSR Aff Strat HSS MN BLK
    215 €
    Ver oferta
Solución elegida por el creador del hilo (kender)
Calaveras
por el 20/04/2022
Blanco y rojo juntos, sin soldar a ningun sitio, sólo pon cinta aislante para que no toquen nada.
Verde y cable pelado, juntos, soldados al pote de volumen
Negro al switch
Subir
1
Rubiolus
por el 20/04/2022

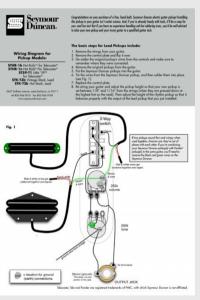

Ya en el diagrama te viene a dónde va cada cable
