Problema Cableado Fender Jaguar Johnny Marr

Solucionado
Skywalker
#1 por Skywalker el 12/10/2023
Hola, tengo una Jaguar Johnny Marr Signature, está totalmente original de fábrica, revisando el esquema de wiring de Fender, el cableado está exactamente igual, el misterio (y problemas) son los siguientes:

1. Tiene un selector de 4 posiciones, pero la pastilla del mastil siempre está conmutada, por lo que solo hay dos sonidos (mastil solo en la 4 y la 3, mastil y puente en las otras 3 posiciones), cuando supuestamente debería tener estos cuatro:

Posición 4 (puente y mastil en paralelo), posición 3 (solo mastil), posición 2 (puente y mastil en serie), posición 1 (solo puente).

2. Por otra parte, el universal bright switch funciona correctamente, pero el "series" Bright switch, no afecta en nada independiente de como este conmutado, en ninguna de las cuatro posiciones del selector.

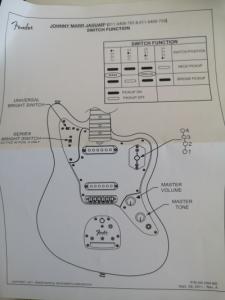

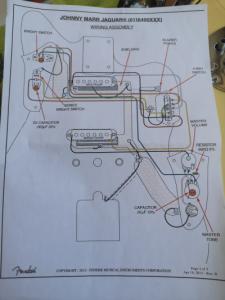

He revisado el esquema punto a punto y la guitarra está cableada exactamente igual al diagrama oficial de Fender (0116400XXX) Johnny Marr Fender wiring assembly.

¿Alguien que controle de electrónica, podría ayudarme a solucionar este misterio? He leído mucho en internet, y hay problema con este esquema, si se utilizan pastillas distintas a las que vienen de serie en la guitarra (Bare Knucle Johnny Marr) que al parecer son non reverse wound.

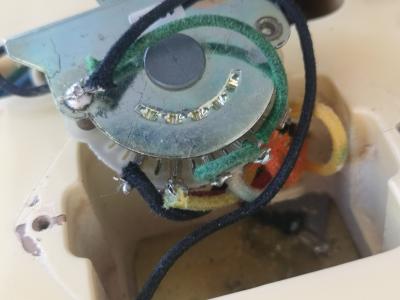

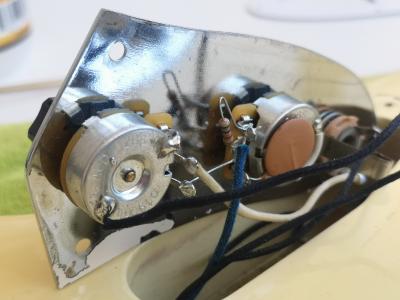

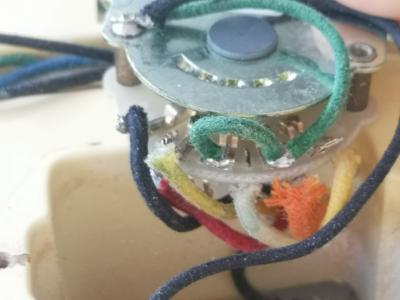

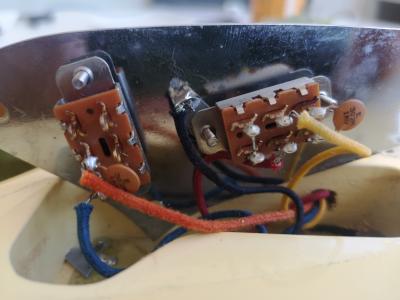

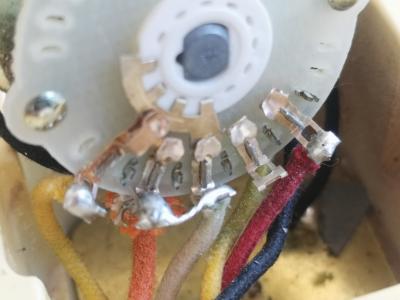

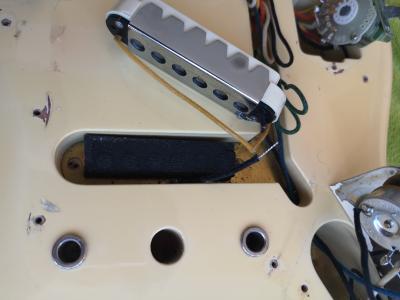

Subo algunas fotos.


Muchas gracias de antemano!!!


Saludos


Carlos
Archivos adjuntos ( para descargar)
Subir
OFERTASVer todas
  • Harley Benton ST-20HSS SBK Standard Series
    111 €
    Ver oferta
  • PRS SE CE 24 BR
    622 €
    Ver oferta
  • Harley Benton DNAfx GiT
    139 €
    Ver oferta
Solución elegida por el creador del hilo (Skywalker)
Skywalker
#2 por Skywalker el 12/10/2023

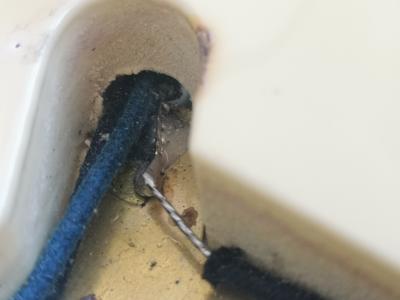

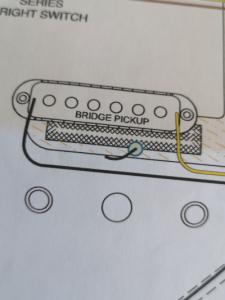

#1 me extraña ver este cable (no soldado más que en un extremo).


Como se interpreta según el diagrama? Si solo está soldado en un punto que sentido tiene?
Archivos adjuntos ( para descargar)
Subir
Fernando
#3 por Fernando el 12/10/2023
Hola compañero.

Puedes escribir al soporte de Fender, suelen contestar en poco y son muy resolutivos, no sé si lo serán en este caso, pero si la guitarra está original de fábrica y hay un problema deberían darte solución.

Saludos y a ver si das con ello, seguro que por aquí hay gente que te puede ayudar ;)
Subir
Skywalker
#4 por Skywalker el 12/10/2023
#3 Muchas gracias Fernando!

Después de revisar punto a punto el esquema, revise alguna soldadura (reforzar) y solde ese cable misterioso a un "Glazier Point", problema solucionado!!!!

La guitarra es ACOJONANTE


Hilo resuelto! Muchas gracias
Subir
toni diaz
#5 por toni diaz el 12/10/2023
Skywalker escribió:
cable misterioso a un "Glazier Point", problema solucionado!!!!
otra palabra rara, 30 años reparando guitarras y primera vez que lo leo, eso ke eh payo?
Subir
Skywalker
#6 por Skywalker el 12/10/2023
#5 Hola Toni!! Francamente, no tengo ni idea de electrónica, lo de Glazier Point intuyo que es una toma de tierra, o masa... así lo llama la gente de Fender en el "diagrama oficial"

Gracias!
Subir
toni diaz
#7 por toni diaz el 12/10/2023
#6 jajaja como se relian los de Fender, yo tengo dos de estos en dos teles, una del 75 y una fénix con todo cambiado, da mucho juego
Subir
1
Skywalker
#8 por Skywalker el 12/10/2023

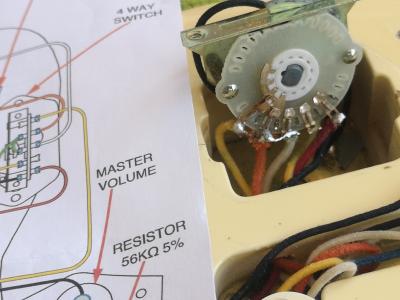

#7 Aquí estaba el misterio, según el diagrama, ese cable solo tiene un punto...

Soldado a "masa" y listo 😃

Habrá que escribir a Fender para que "completen" el esquema, he acertado de coña!
