Pedalera Midi-Usb Arduino.Rebuild de la de ignotus666.

elias
#1 por elias hace 6 días
Cuando empezé a mirar sobre estos temas de pedaleras Midi, no me imaginaba encontrarme una pedalera tan bien hecha como la de ignotus.

Uno se lia la manta a la cabeza y se dedica a buscar la ayuda de tutoriales y suele pasar.. en estos temas, que cuando más perdido estás, menos ayuda te ofrecen y es que muchas veces te dedicas a repetir preguntas o directamente buscas que te den una solución cuando la gente no está dispuesta a perder el tiempo contigo.

Gracias a dios, si sabes buscar siempre encuentras ayuda, tutoriales sobre porgramación en arduino, en c++, etc.. etc..
Gracias a la ayuda de la gente, basicamente, pude empezar mi primer proyecto de pedalera.
https://srmorrris.github.io/ArduinoUSBMidiPedal-board/

Pero yo sabía que aun no era capaz de hacer ni el 1% de las cosas que se podían hacer con MIDI en arduino, pero por lo menos ya tenía algo funcional.

Cualquier intento de avanzar en cualquier aspecto.(añadir menús en el lcd, por ejemplo)me costaba un mundo.(y algún disgusto de no ser digno del mundo de los programadores).

Y de repente, mirando fotos en google.. me encontré con la pedalera de ignotus666..
Y encima prestaba ayuda sin preguntarme si tenía graduado escolar ,(yo soy de los que creen que arduino debería ser para absolutamente todo el mundo, y todas edades, siempre y cuando se hagan las cosas con cuidado y bien. No me gusta y me desagrada profundamente (es recíproco) esa gente que si no has estudiado telecomunicaciones o si no has pasado por la mitad de cosas que el ha pasado, es maleducada con una duda que puedas tener.

Con esta gente, es mejor saber pasar de largo y darles las gracias por su servicio ,sin olvidar seguir pidiendo esa ayuda, que otra persona, puede que si que este dispuesta a dar.
Y sobretodo que no te digan como se deben hacer las cosas..arduino es para probar, compartir, hablar, aprender y disfrutar..

Y bueno...me encontré con la pedalera de ignotus..., que no solo me regala dos años de intentar conseguir algo parecido, sino que encima presta ayuda y..bueno en fin..me emociono..te puedes cruzar cien mil tontos que con un ignotus que encuentres ya.. merece la pena.

He terminado mi pedalera gracias a el y encima me encanta, es una pedalera MIDI muy muy buena.

Abro este hilo para ir añadiendo los detalles de mi construcción,compartir mi experiencia y si alguien pueda tener dudas ire añadiendo esquemas sinápticos (fritzing) y eléctricos y detallando cada parte lo mejor que pueda.
Hoy voy a empezar con la parte de los potenciometros.

Mi pedalera tiene dos partes, y tiene dos arduinos (dos arduino mega), la primera parte de la pedalera es la parte de los potenciometros (la cabeza de la pedalera):
-Potenciometros 10k
-Encoder.
-Leds
-Unos cuantos botones
-Yo utilizo un multiplexor 4067, pero con el mega no os hace ninguna falta para los 16 potenciometros.
-Pantalla lcd I2C 20x04

Los potenciometros están separados en dos grupos_
-Potenciometros Amplificadores/Racks. Tienen 8 bancos
-Potenciometros Pedales. Tienen 8bancos


Los potenciometros de los pedales tienen 4 potenciometros bankables y los otros 4 potenciometros tienen un numero CC fijo.
Si pulsamos el botón de cambio de banco , cambiaremos el CC de los cuatro potenciometros bankables ..podemos manejar hasta 8 pedales con 4 potenciometros cada uno.

la parte de los amplificadores tiene todos los potenciometros (los 8) bankables, de tal manera que cada vez que pulsemos el botón de cambio de banco pasaremos a cambiar el CC de todos y cada uno de los 8 potenciometros. Podemos controlar hasta 8 amplificadores/racks con 8 potenciometros cada uno.

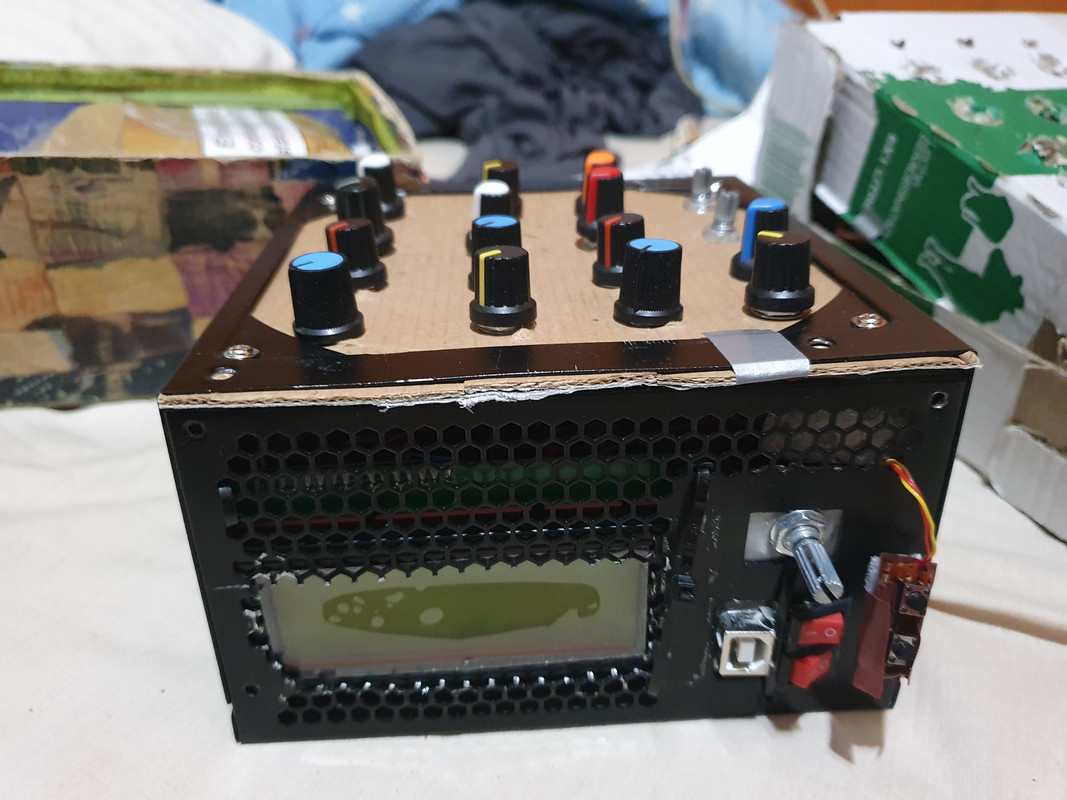

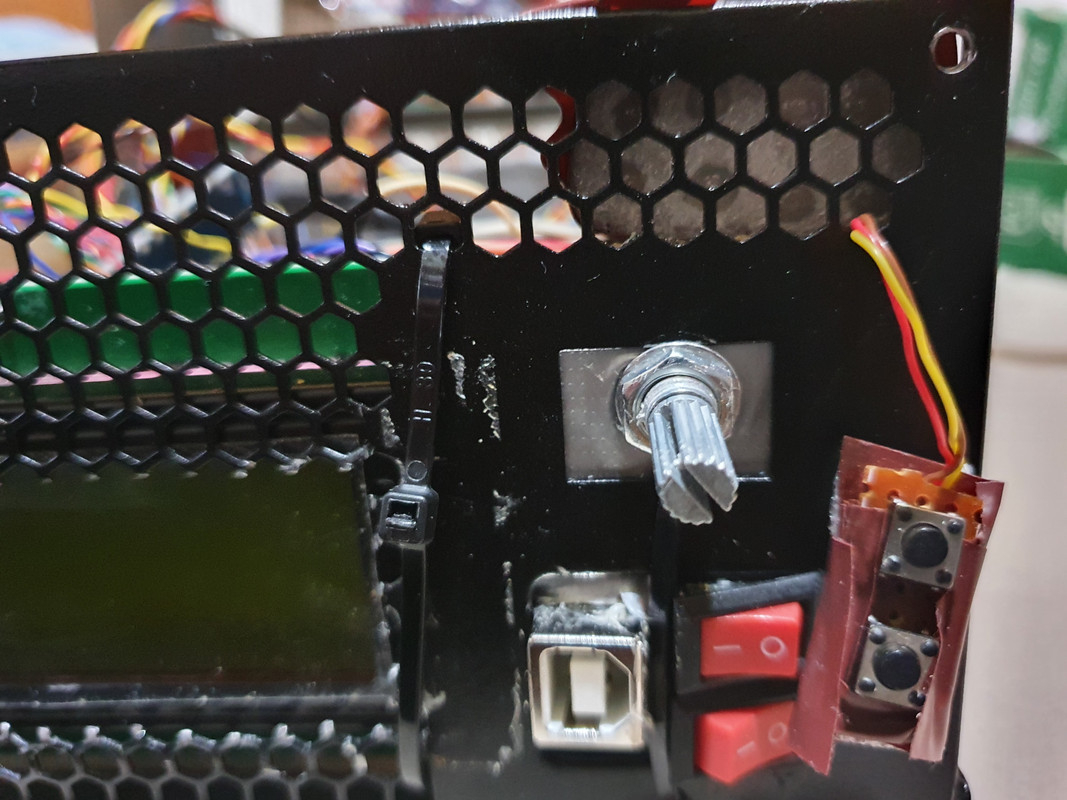

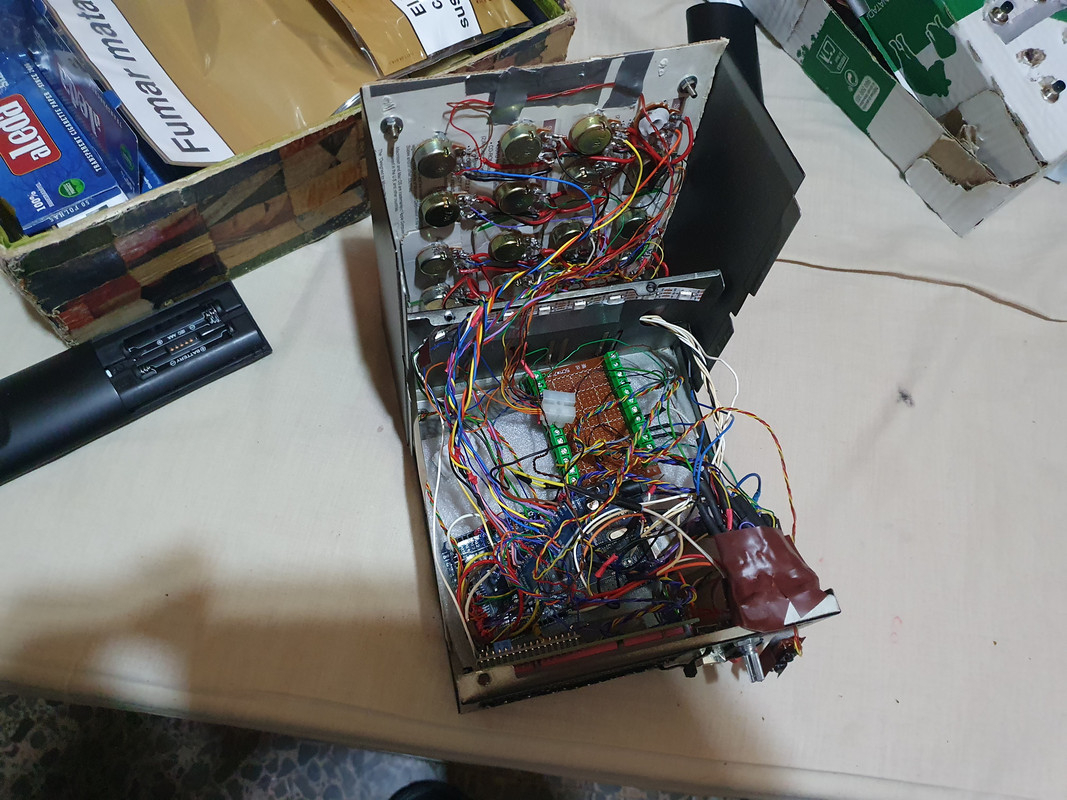

Os pongo unas fotos del engendro:

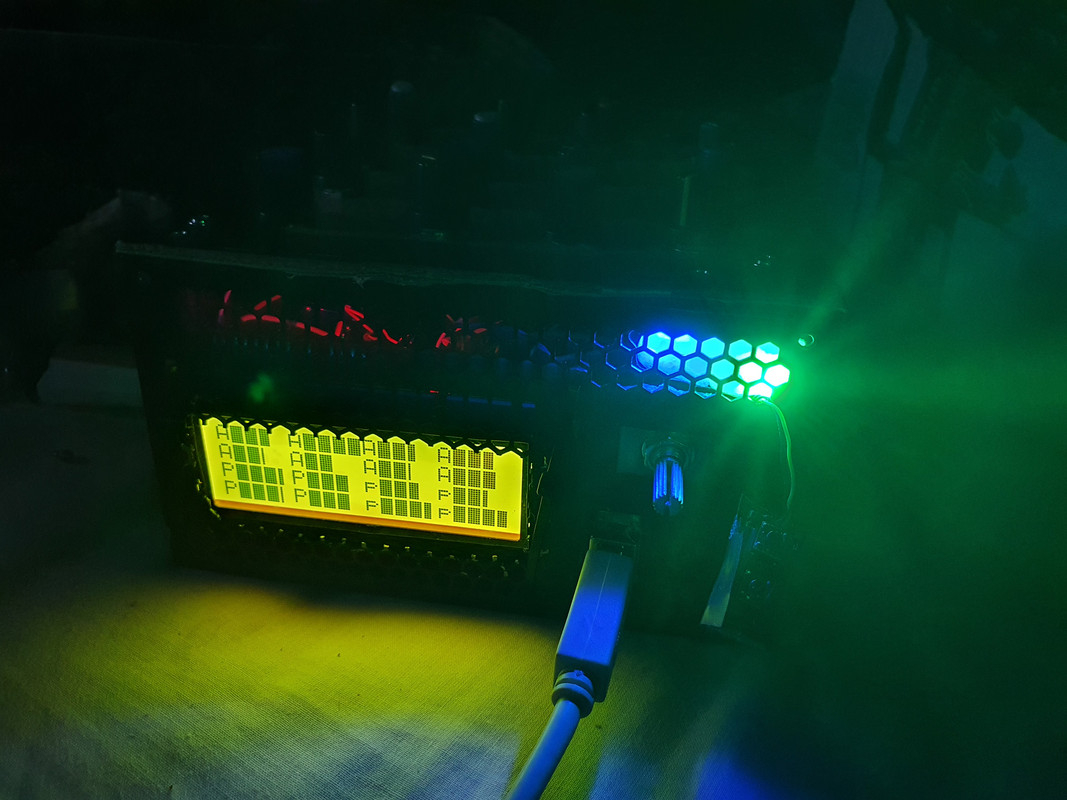

Los leds azules y verdes indican la posicion del banco seleccionado

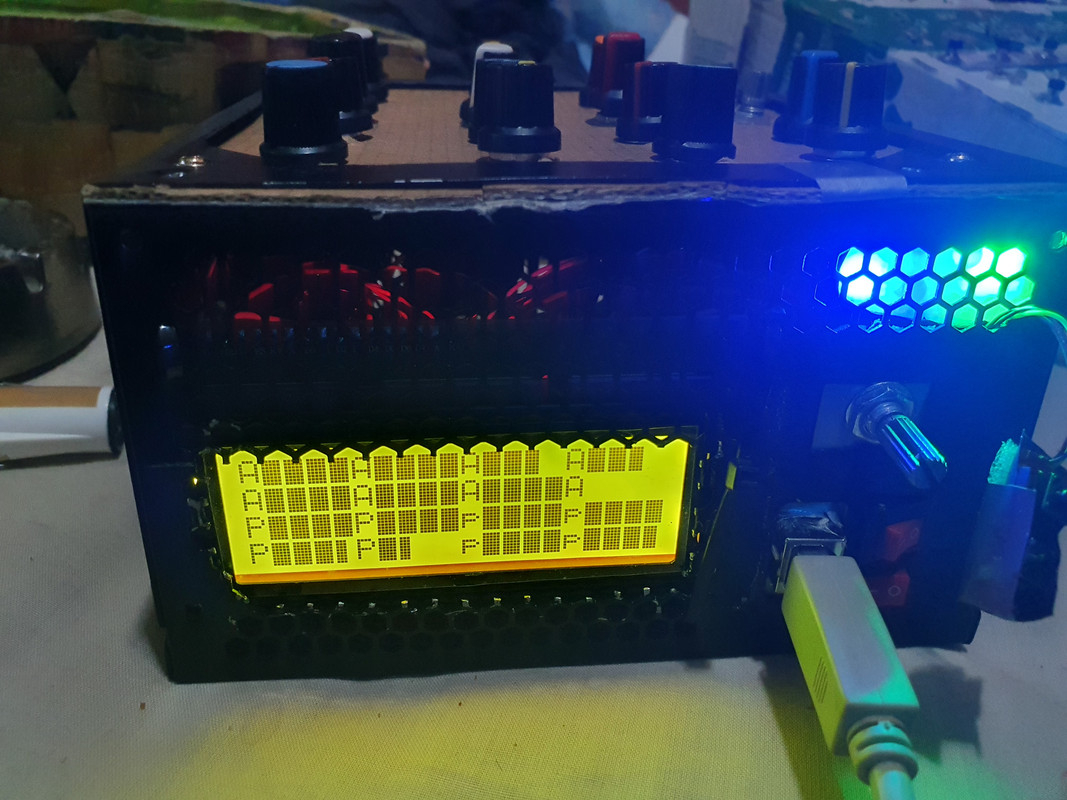

La librería LCDBarGraphx hace la magia de mostrar la barra de volumen de cada potenciometro.
No comment.

Os paso el .ino, que está basado en la libreria control surface..y tambien os paso las librerias necesarias :D
Para los recien llegados, decir que para que arduino pueda ser un dispositivo MIDI-USB , necesitaremos utilizar una serie de programas (hairless,loopbe1,etc)
o directamente instalar un firmware como hiduino (como es mi caso), una vez subais el archivo que os paso a vuestro arduino mega, debeis tenerlo en cuenta para que todo funcione.

Cualquier duda que tengais sois bienvenidos en lo que yo buenamente pueda ayudar.

https://mega.nz/file/maIxQIzS#DVMBdLYw6BbrLY5FC7S4HuFOAgniUc19R2TfdTen4R4

Un saludo!!
