Pedalboard tipo pedaltrain

Di Romein
#13 por Di Romein el 12/11/2013

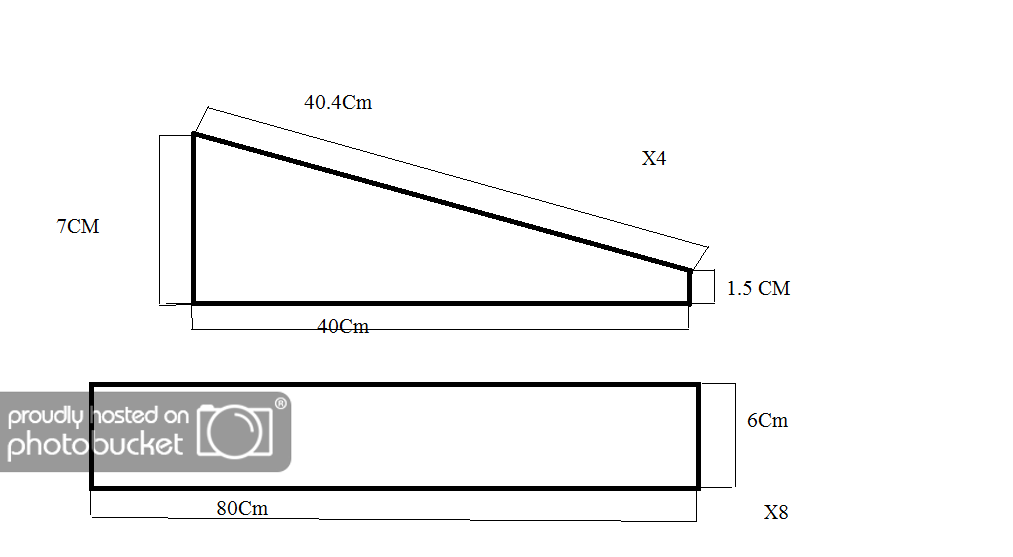

jejejeje va va :) Bueno, antes de continuar os vuelvo a dejar por aquí las fotos de las medidas

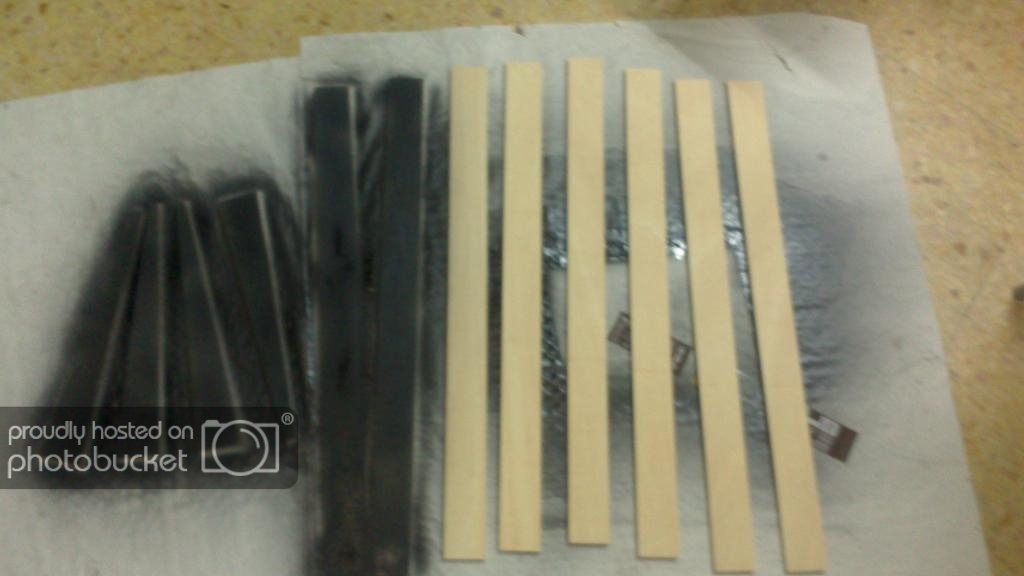

Y de las tablas a medio pìntar:

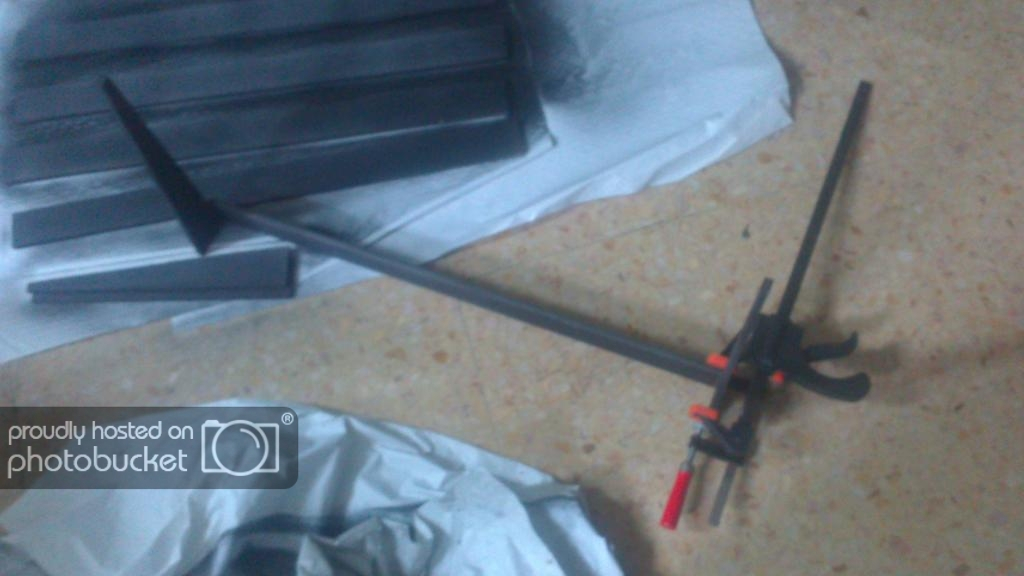

Ahora que ya tenemos todas las piezas pintadas, vamos a empezar las uniones, en mi caso, eh empezado con un refuerzo y una de las escuadras exteriores. Así:

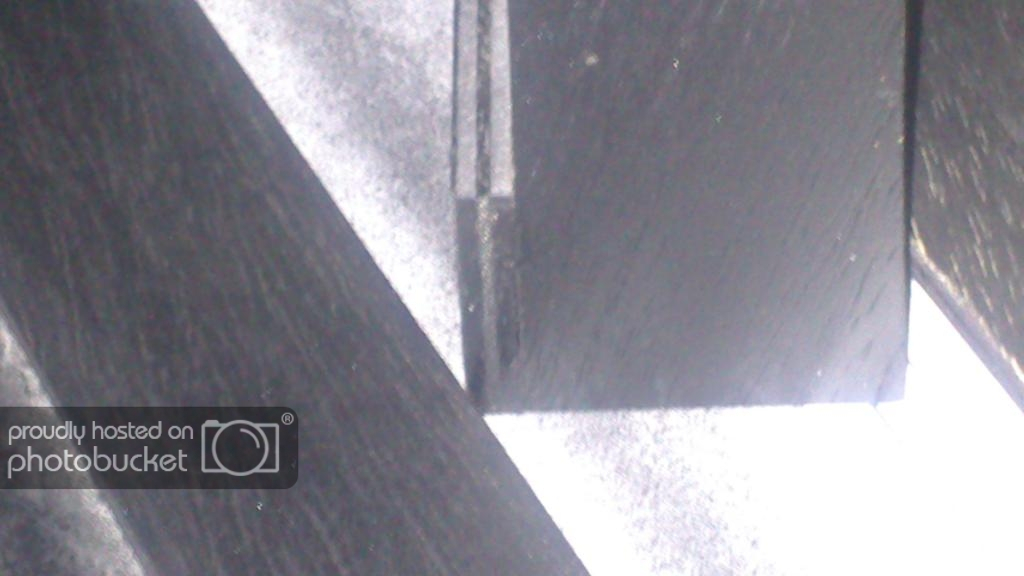

Y la unión deberia de quedar algo así:

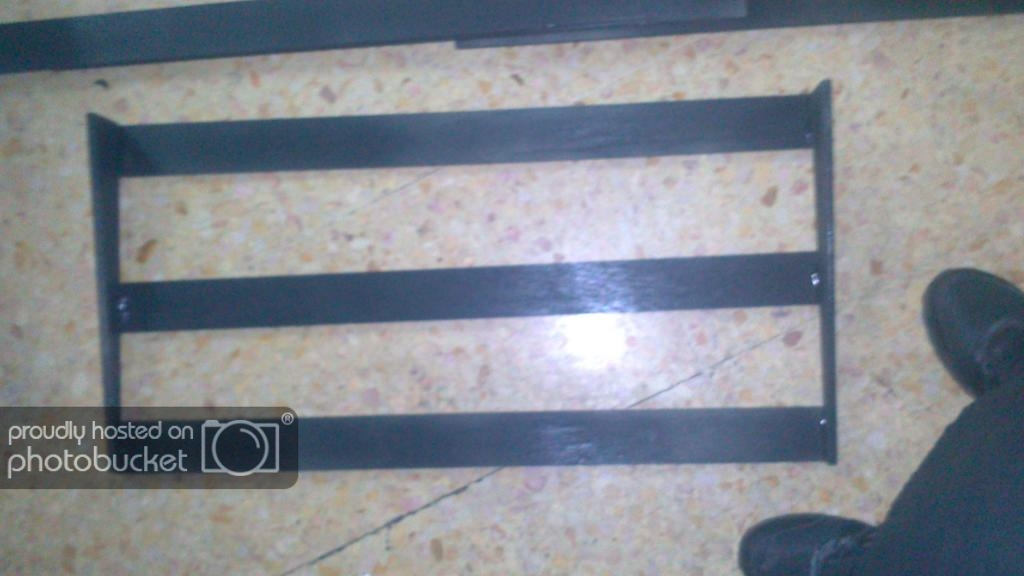

Continuamos pegando de igual manera la escuadra del otro lado, de esta manera podremos poner más comodamente los otros dos refuerzos. Así:

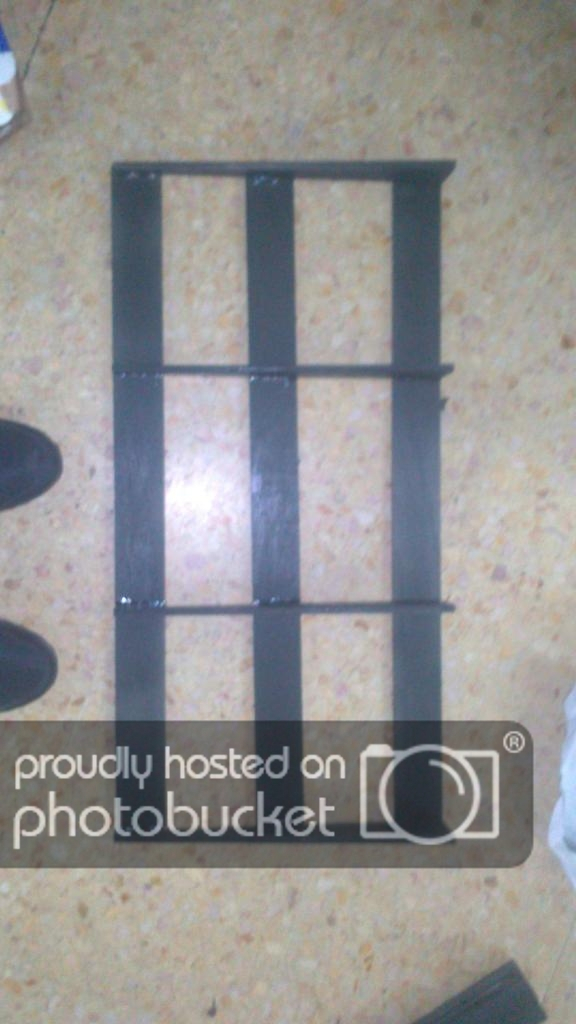

Colocamos las otras dos escuadras, o las que deseemos poner, es importante que queden lo mas centradas posible, para que toda la pedalboard soporte la misma tensión, más o menos así:

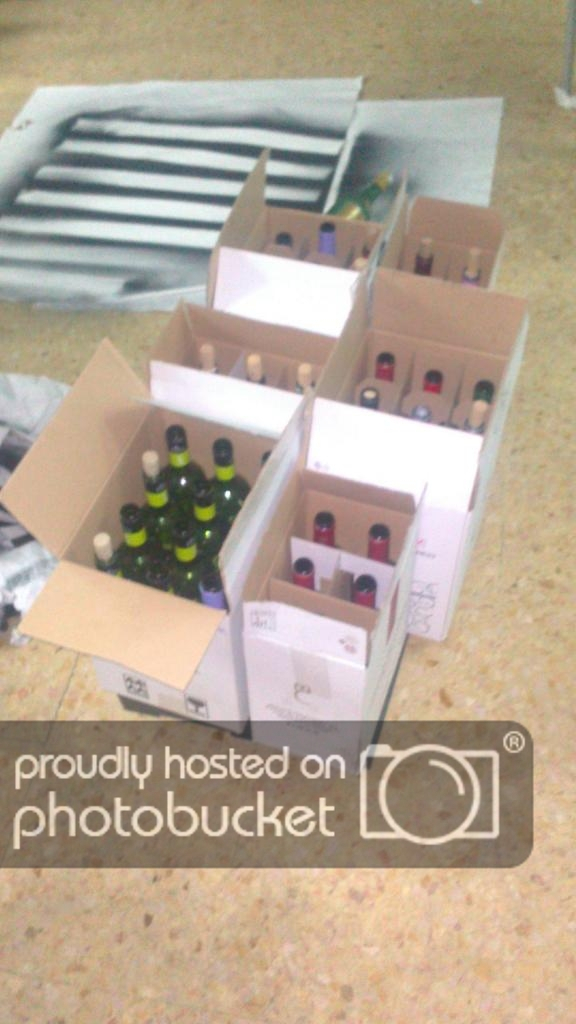

Una vez tenemos unidas estas partes, ya está echo todo lo dificil :) es FUNDAMENTAL que queden estas piezas bien unidas, y firmes, dado que son las que soportarán toda la estructura en pié. ahora vamos a colocar las barras superiores, en mi caso son 5, dejando unos 2 cm de separación entre ellas, para que cualquier conector habitual quepa entre ellas, y es también muy importante, poner bien de peso sobre ellas a la hora de secar, por que? pues muy sencillo, por que ademas de provocar una gran presión para el secado final, te aseguras de que su robusted va por buen camino, y queda algo más o menos así:


Esta tarde iré a quitala el peso y ver el resultado, para empezar a poner tirafondos para afianzar las uniones y asegurarnos de que aun que una tabla se despegue no vamos a tener el susto de que uno de nuestros pedales salga volando :) Y hasta aquí ahora :) trataré de poner mas esta noche :) un saludo!
Subir
Di Romein
#14 por Di Romein el 12/11/2013

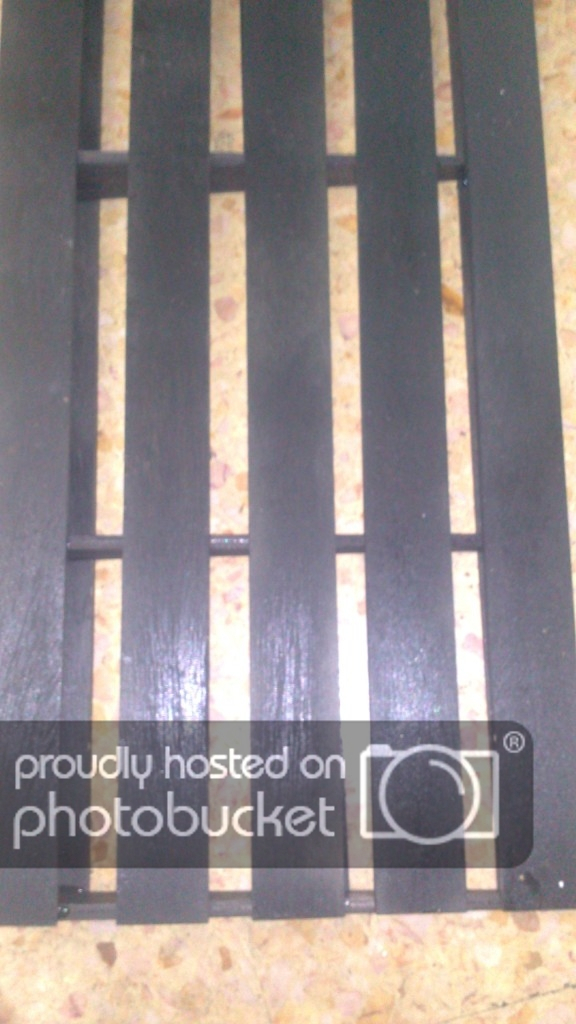

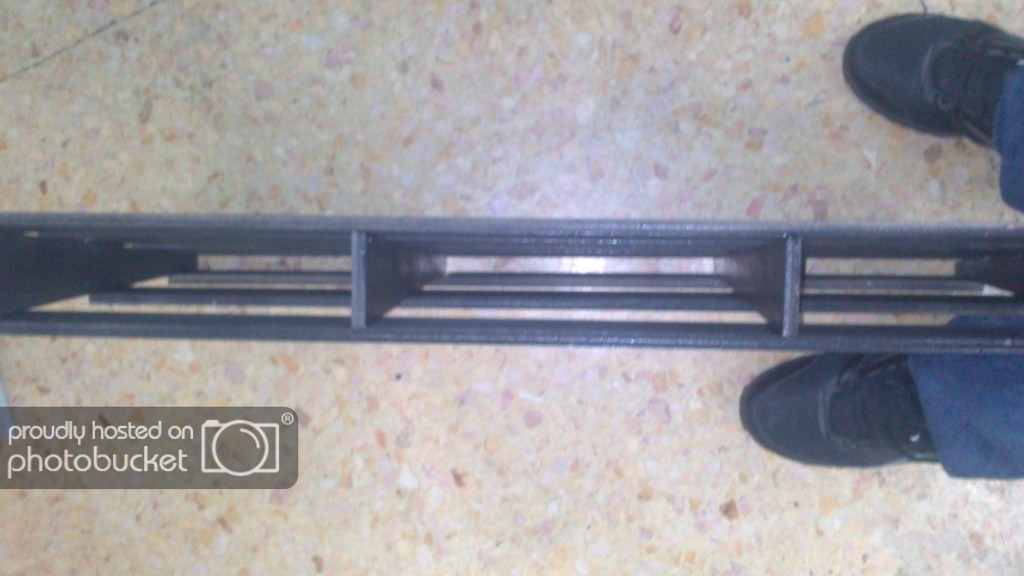

Y aquí el resultado ya pegado :) la verdad, es muy robusta la estructura, las tablas no tanto, se comban un pelín pero vamos nada preocupante, esas tablas en vez de contrachapado de DM puede que fueran mejor opción. y este es el resultado :) que os parece????




ahora para darle todavia más firmeza vamos a ponerle unos tira fondos y unas patas de goma para que no resbale :) en fin vosotros direis :)
Subir
hecnaca
#15 por hecnaca el 12/11/2013
Buen trabajo compañero!!
me interesa enormemente el peso del bicho
nos haría el favor. Yo en breve me voy a hacer una tambien
Un saludo y gracias de antemano por la información
Subir
Di Romein
#16 por Di Romein el 12/11/2013
El peso será cosa de un kilo o así, es muy muy ligera, y me soporta a mi encima!!!! 100 kilos de machote!

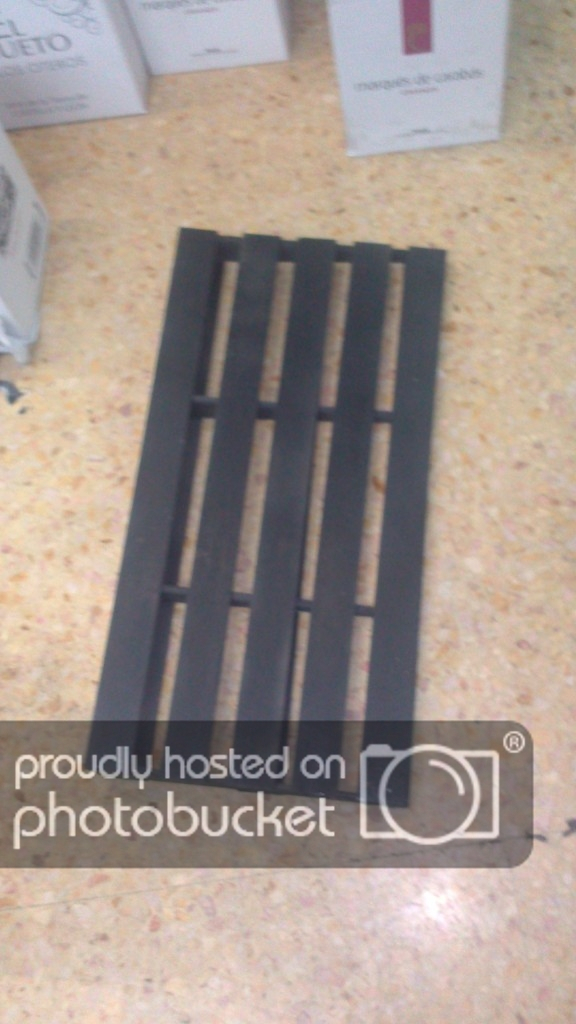

OS dejo por aquí las fotos del bicho terminado :-)




Lo dicho, solo queda poner los tirafondos, las patitas y el velcro :-)
Subir
hecnaca
#17 por hecnaca el 12/11/2013
Que bien!
Pues en breve empiezo con la mira...
miraré lo del dm que comentas
Subir
Di Romein
#18 por Di Romein el 12/11/2013
Con DM pesará mas! Te voy avisando XD
Subir
Diablo_Dime Of Hell*
#19 por Diablo_Dime Of Hell* el 12/11/2013
Ha quedado muy guapa Gene!!! Enhorabuena tio!!
Subir
Di Romein
#20 por Di Romein el 12/11/2013
Gracias men :-) mi nueva rp2000 quedará estupenda encima :-)
Subir
johnny_chable
#21 por johnny_chable el 12/11/2013
rp2000 de digitech? combinas multiefectos con pedalitos o cómo le haces?
Subir
Di Romein
#22 por Di Romein el 12/11/2013
Si :-) para delays reberbs y demás efectos :-) todo al loop.
Subir
johnny_chable
#23 por johnny_chable el 12/11/2013
:D podrías especificar como lo conectas y que usas del multiefectos? es que yo anduve pensando hacer lo mismo. Quiero comprar overdrives y distorciones y usar mi multiefectos para modulación
Subir
Di Romein
#24 por Di Romein el 12/11/2013
Te cuento por privado :-)
