Me hice un OCD v4 !

cermial
#25 por cermial el 21/09/2011
Ya he terminado el OCD, a falta de los potenciometros y tengo que esperar que me llegue unas cuantas cajas para algún proyecto mas.

Esta tarde terminaré de revisarlo con el polimetro, por si las moscas, pero lo poco que probé ayer va bastante bien. Que ganas de terminarlo del todo. Dejo mas fotos de la criatura haber que os parece.

Mientras espero voy a preparar un Zen Drive de Madbean (o serendipity) que ya tengo todos los componentes preparados para ponerme al lio.

Un Saludo
Subir
cermial
#26 por cermial el 21/09/2011

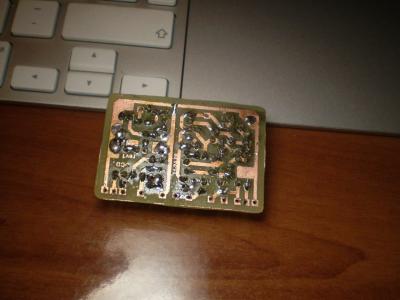

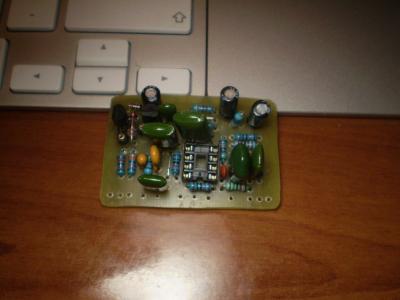

Ya se me olvidaban las fotos XD.

pd.- los diodos 1n34 cada vez me gustan menos, con solo tocarlos se ha borrado lo negro... y con lo manazas que soy de vez en cuando...
Archivos adjuntos ( para descargar)
Subir
cermial
#27 por cermial el 06/10/2011

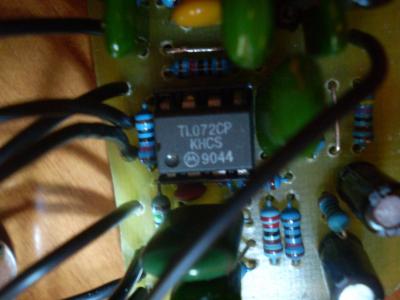

Buenas¡¡ ya he terminado este pedazo de pedal, cada vez me gusta mas XD, lo malo que ha habido una baja por el camino, con todo el cuidado que he tenido en no equivocarme y revisar todo 3 veces mínimo, y la cagué en lo mas hondo, soldé al revés el conector de corriente... y TL082 frito, ahora tiene un TL072 que le sustraje a mi padre.

Quería esperar a que me lleguen las cajas de Banzai pero tengo que esperar otra semana mas y ya tenia ganas de hacerlo sonar. He grabado algunas cosillas en el ordenador, ya subiré algo haber que os parece.

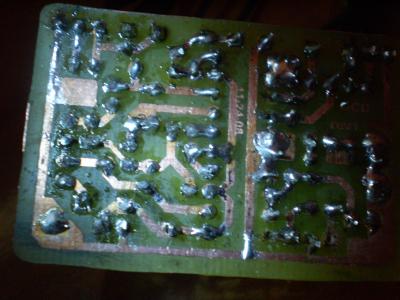

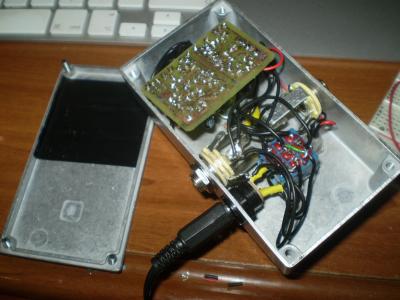

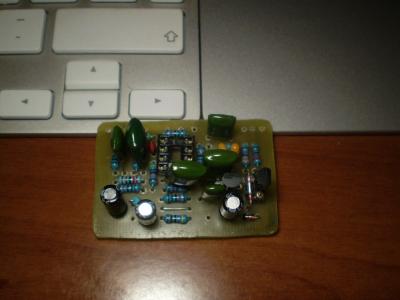

Estas son las fotos de como ha terminado la criatura, desnudo todavía pero le falta poco
Archivos adjuntos ( para descargar)
Subir
cermial
#28 por cermial el 14/01/2012

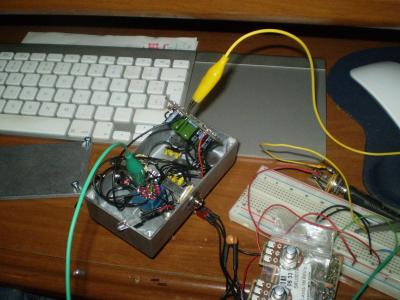

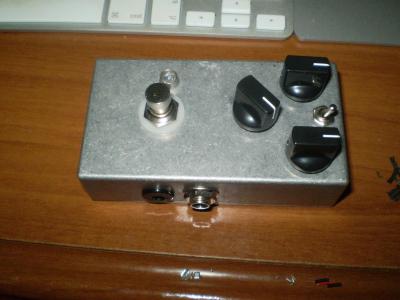

Buenas, despues de mucho tiempo con todo soldado, ya me he puesto con la caja y ya está todo terminado, bueno a falta del selector, que el que le puse al principio lo he usado para el Small Clone que le iba bastante mejor, y el que le he puesto a este es de los malos y al acercar el soldador casi se cae la patilla XD. Y cuando compre esto además aprovecharé para comprar un TL082, ahora mismo lo tengo con un TL072 y no funciona nada mal.

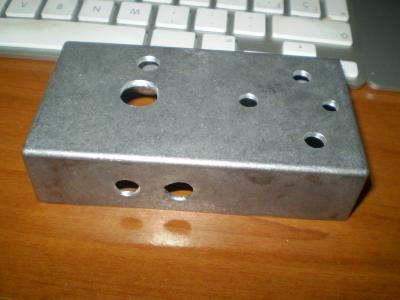

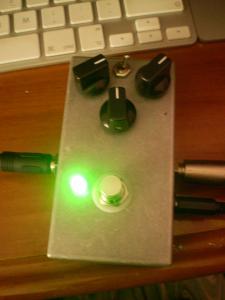

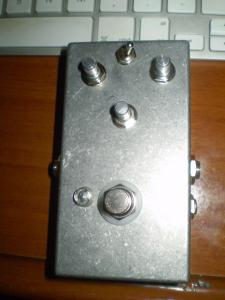

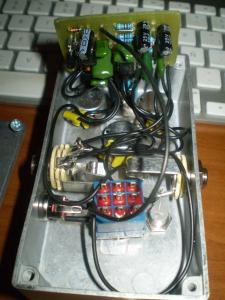

Aqui os dejo unas fotos del aparato, un saludo
Archivos adjuntos ( para descargar)
Subir
t4kamine
#29 por t4kamine el 19/06/2012
Se q es viejo el post pero por ahí me pueden dar una mano, el spdt para el high/Low q lleva este pedal como se conecta? Ya que de la placa salen 2 cables y el spdt tiene 3 patas.. Y los cables van soldados a las patas de las resistencias q están en pa placa?
Estoy usando el mismo esquema del autor de este post.

Muchas gracias!
Subir
cermial
#30 por cermial el 19/06/2012

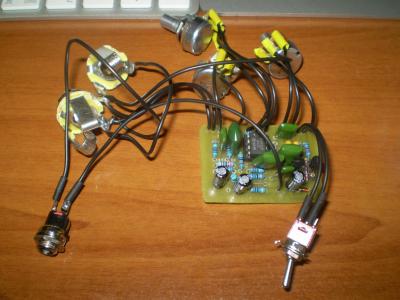

Buenas, en esta foto que puse se ve bien, solo lleva 2 cables, se suelda uno a la patilla del medio y el otro a una de las patillas de los extremos. Fijate en esta foto el spdt solo tiene soldado 2 cables

https://www.guitarristas.info/index.php?controller=forum&action=view_attachment&attachment_id=23009

Un saludo
Subir
t4kamine
#31 por t4kamine el 19/06/2012
Claro pero vos usaste la otra placa q tiene las terminales para el spdt , el q estoy usado yo el q esta al principio del post donde esos 2 cables q van al spdt salen desde las 2 resist de 33 y 22k se conectaría igual?
Subir
cermial
#32 por cermial el 19/06/2012
Buenas yo usé la placa de madbean, y se hace muy fácil.

Tu has hecho el de stratotrasto del principio, no?? pues los cables los tienes que soldar a los pads que tienes debajo de las resistencias, y en el sptd sueldas uno a la patilla del medio y el otro cable a una de los extremos, da igual que cables sueldas solo realiza la función de interruptor.

Un saludo
Subir
t4kamine
#33 por t4kamine el 19/06/2012
Excelente !!! Eso quería saber ... Muchas gracias!!!
Subir
xabdeth
#34 por xabdeth el 25/06/2012
No habia visto el post, muy buen trabajo de los que se han hecho el pedal, ojala fuera tan facil aca conseguir todos los componentes :ok:
Subir
guitarristforlife
#35 por guitarristforlife el 24/09/2014
Disculpen por la pregunta soy nuevo haciendo estos diy, en el de stratotrasto donde iria el switch 3pdt? alguien tiene fotos de como conectaron el de stratotrasto?
