Killswitch de 2 patas

Solucionado
arokz
#1 por arokz el 18/01/2024

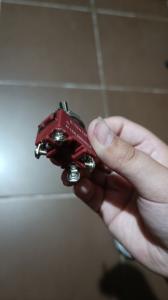

Hola quiero ponerle un killswitch de palanca a mi guitarra pero lo único que conseguí fue un switch que tiene 2 patas en vez de 3 o 6 como vi en todos lados, como puedo hacer el cableado para que funcione? adjunto una imagen
Archivos adjuntos ( para descargar)
Subir
Solución elegida por el creador del hilo (arokz)
dollyboy
#7 por dollyboy el 20/01/2024
Ese interruptor tiene dos contactos: solamente necesitas cablear 2 patas, asegúrate con un polímetro que las patas que elijas son del mismo contacto y no de diferente contacto.
La conexión es como te ha dicho #3
Eso si, yo ese interruptor lo veo demasiado grande y tosco para una guitarra, los hay mucho mas pequeños y son incluso momentáneos (cuando dejas de accionarlos vuelven a su posición original) que me parecen mucho mas prácticos:

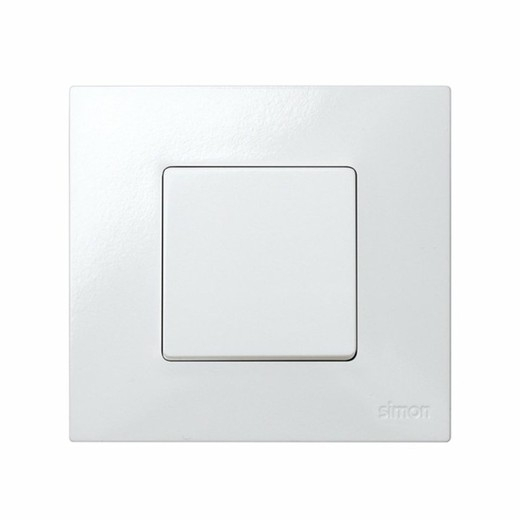

Es como si le quisieras poner este, por poder se puede, pero es un engorro:
OFERTASVer todas
  • Harley Benton DNAfx GiT
    139 €
    Ver oferta
  • -15%
    Friedman BE-Mini Amp Head
    194 €
    Ver oferta
Walterius Albatrus
#2 por Walterius Albatrus el 18/01/2024
Un cable al vivo y otro a tierra del output jack de tu guitarra. O sea si juntas vivo y tierra no hay sonido.
Subir
Walterius Albatrus

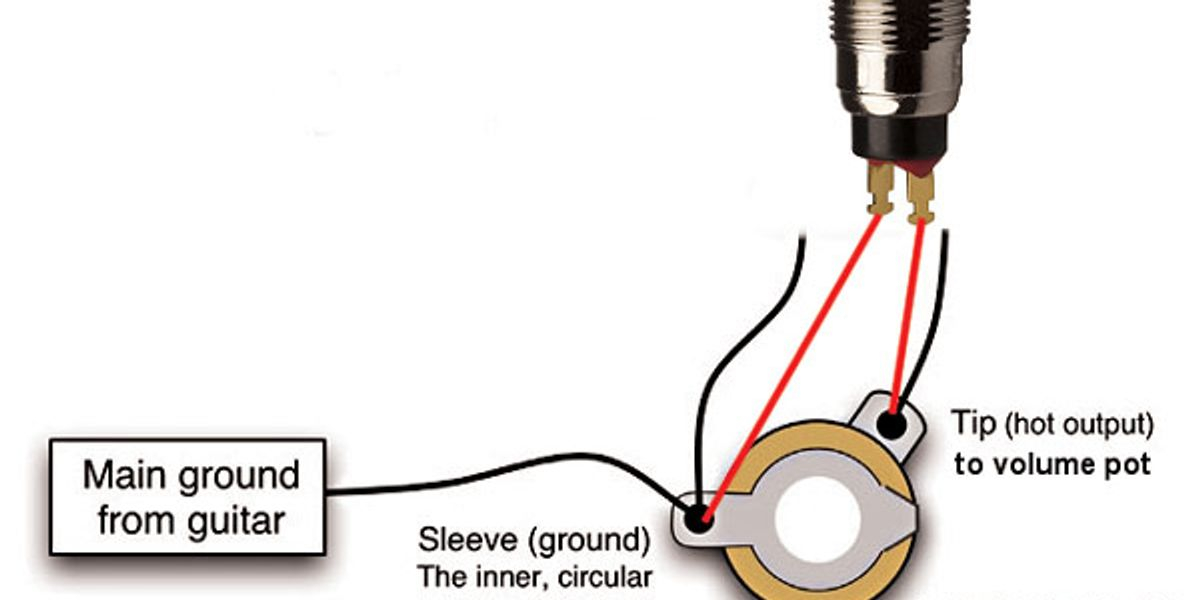

#3 por Walterius Albatrus el 18/01/2024
Subir
arokz
#4 por arokz el 18/01/2024
#2 Si, entiendo pero lo que no entiendo es en qué patas del switch tengo que soldar cada cable
Subir
Walterius Albatrus
#5 por Walterius Albatrus el 18/01/2024
Pruebas antes de soldar las patas en que el switch genera el cortocircuito. No romperás nada.
Subir
davidplana
#6 por davidplana el 20/01/2024
#4 ese switch que tienes no tiene 2 patas, tiene 4, mira con un tester como funciona y ya,
Subir
dollyboy
#7 por dollyboy el 20/01/2024
Ese interruptor tiene dos contactos: solamente necesitas cablear 2 patas, asegúrate con un polímetro que las patas que elijas son del mismo contacto y no de diferente contacto.
La conexión es como te ha dicho #3
Eso si, yo ese interruptor lo veo demasiado grande y tosco para una guitarra, los hay mucho mas pequeños y son incluso momentáneos (cuando dejas de accionarlos vuelven a su posición original) que me parecen mucho mas prácticos:
Es como si le quisieras poner este, por poder se puede, pero es un engorro:
Subir
