IC LM3080 para Keeley Compressor

  • 1
culebra
#1 por culebra el 23/08/2019
Hola a todos. Estoy pensando en hacerme un clon del Keeley Compressor. El circuito parece accesible pero hay una pega: el integrado es un LM3080. Es muy difícil de encontrar, caro y con riesgo de que sea falso si encuentras uno. Es lo único que me hace falta.

Alguien tiene experiencia construyendo este pedal y como se puede solventar esto?
Archivos adjuntos ( para descargar)

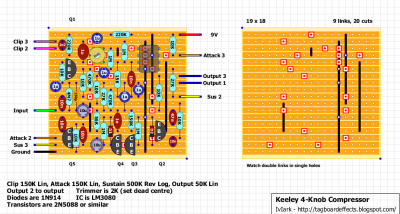

Keeley 4-Knob Compressor.png
Subir
toni diaz
#2 por toni diaz el 23/08/2019
El CA3080, LM3098 y poco más es un ic raro y obsoleto
Subir
1
culebra
#3 por culebra el 23/08/2019
Gracias Toni. Si, eso he leído. La cosa es ver si hay alguna alternativa para hacer el Keeley. Si no haré otro compresor que merezca la pena, tampoco tiene por qué ser el Keeley, pero era el que quería intentar a priori.

Algún otro compresor que mole?
Subir
Lespaulhc
#4 por Lespaulhc el 23/08/2019
Lo tienes en ebay por 4 euros
Subir
toni diaz
#5 por toni diaz el 23/08/2019
#4 también en tayda electrónic, el problema no es que lo halla sino si es auténtico
Subir
culebra
#6 por culebra el 23/08/2019
#4

Gracias. Si, los he visto. Por lo visto hay mucha falsificación y preferiría tiendas como tayda, retroamplis...

Sigo mirando chips y otros compresores para hacerme.

En tayda no los he encontrado. En retroamplis son reutilizados.

Lo malo son los gastos de envío. Tengo todo lo demás.
Subir
culebra
#7 por culebra el 29/08/2019

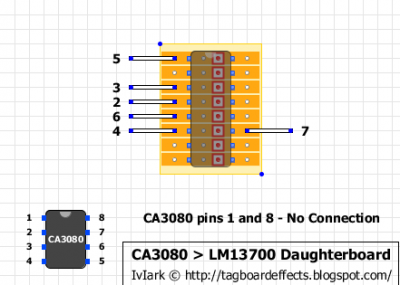

He estado pensando en qué IC poner y parece que el 3080 es raro y caro. Sin embargo, hay una alternativa que puede que funciones. Según http://effectslayouts.blogspot.com/2016/06/keeley-4-knob-compressor.html, se puede usar un IC LM13700 , que según la web son dos 3080. Solo hay que hacer un pequeño adaptador:

Por cierto, también los hay en Aliexpress, pero no sé si son buenos:

https://es.aliexpress.com/item/32714438305.html?spm=a2g0o.productlist.0.0.55b436e3jSwfBR&algo_pvid=4022a970-f663-419a-91a9-025cf018806d&algo_expid=4022a970-f663-419a-91a9-025cf018806d-0&btsid=4875e87a-e2fc-4d48-8883-ff9e753b95b9&ws_ab_test=searchweb0_0,searchweb201602_3,searchweb201603_52

Y en Tayda:

https://www.taydaelectronics.com/lm13700-lm13700n-operational-amplifier-ic.html

Y lo mismo. ¿falsificaciones?

En retroamplis hay de varios tipos, parecen buenos pero son más caros.
Archivos adjuntos ( para descargar)
LM13700 Daughterboard.png
Subir
Alberto Baneado
#8 por Alberto el 29/08/2019
culebra escribió:
En retroamplis son reutilizados.


Hola, ¿puedes explicar eso de que son reutilizados?
Subir
culebra
Alberto Baneado
#10 por Alberto el 29/08/2019
No, hombre. Eso significa que ése operacional se usa en dichos efectos, no que se haya usado :D

Lo que compras es totalmente nuevo.
Subir
culebra
#11 por culebra el 29/08/2019
No sé yo. Ese término es muy normal en las tiendas de cartuchos de tintas de impresora que han sido usados y recargados de nuevo. Por eso decía....

A mí "remanufacturado y recuperado" me suena a que se han sacado de algún sitio tras haberse puesto a la venta, tal vez en otro dispositivo.
Subir
Alberto Baneado
#12 por Alberto el 29/08/2019

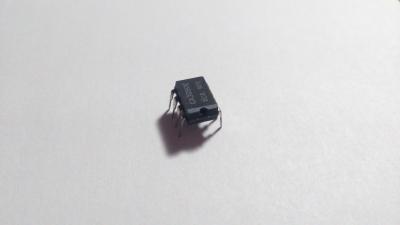

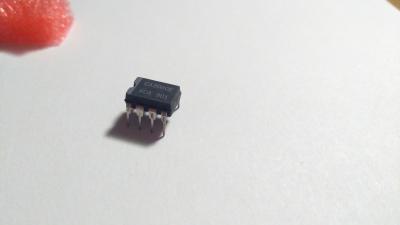

Llevo 6 años comprando en esa tienda y creo que he hecho unos 30 clones del Keeley compressor con esos operacionales, te puedo asegurar que todo, absolutamente todo, es nuevo en Retroamplis.

Llevo más de 400 pedales hechos con todos los componentes comprados ahí (los que no venden, pues de otros sitios si no me los podían conseguir) por lo que puedes fiarte de lo que te digo, si quieres claro.

Un saludo.
Archivos adjuntos ( para descargar)
Subir
