#1 por modernguitartech el 21/12/2020
Así funciona un Potenciómetro

Estaba viendo que en el foro hay muchas dudas sobre el funcionamiento de un potenciómetro y como dentro de todo es un componente sencillo sin grandes complicaciones y tiene un funcionamiento básico que cualquiera puede comprender sin ser técnico electrónico ni estudiar ingeniería. Quería dejar esas pautas básicas y fundamentales explicándolo de forma tan simple y sencilla como es el funcionamiento del potenciómetro, no solo por las dudas que pueda haber en el foro, sino también por la cantidad de información confusa que circula en internet y pueda generarlas.


Potenciómetros para circuito pasivo
En un circuito pasivo un potenciómetro es lo que nosotros regulamos manualmente para “Restar frecuencias” o mejor dicho podemos “Cerrar” el paso de corriente que hay entre el amplificador y la pastilla de la guitarra.
En esto estamos todos de acuerdo que con un potenciómetro al Máximo no se esta ejerciendo ningún tipo de resistencia la cual seria “Cero” por lo tanto la señal que proviene de la pastilla pasa tal cual sin verse afectada en nada.
Para este caso donde la resistencia es nada y el potenciómetro esta totalmente “Abierto” da lo mismo el valor que tenga el potenciómetro (250k, 500k,1M) ya que en todo el caso la resistencia siempre seria Cero, o sea, nada, no habría resistencia. Y en eso la señal seria la que proviene de la pastilla o micrófono transductor.
De modo que el potenciómetro seria una llave de paso que cierra o abre el paso de la señal y dentro de un circuito pasivo trabaja de forma que pueda “Restar” de esa señal que proviene de la pastilla, de modo que esa llave opera con una señal que ya esta y tiene un valor especifico, de ninguna manera y en ningún caso el potenciómetro podría agregar señal o sumar mas frecuencias de las que tiene la señal original ya que se trata de un circuito pasivo y no activo que dependa de una fuente externa de energía como puede ser una batería de 9v. En este caso de un circuito pasivo los valores y los voltajes son los que circulan y el potenciómetro solo regula eso que ya está, no puede subir mas frecuencias y adicionar a la señal, solo puede restar.

Así afecta un potenciómetro pasivo al sonido
Hay dos aspectos a tener en cuenta sobre como afecta el sonido un potenciómetro, uno como bien saben todos es entre lineales y logarítmicos y el tipo de curva que se consigue al barrer su recorrido y la diferencia que se puede apreciar al medirlos con un tester o en el uso.
Un potenciómetro lineal tiene un recorrido mas parejo y proporcional y se puede regular de forma mas precisa y gradual, pero un logarítmico tiene una curva mas exagerada y en nuestro caso eso es muy útil para buscar resultados que puedan combinarse con el tono y la distorsión, vamos a poder darle un rango al sonido mas apreciable y podremos experimentar mas buscando un timbre que puede modificarse según corramos el potenciómetro.
Sobre potenciómetros lineales logarítmicos hay mucha información y en esto no vamos a tener dudas, porque no hay mucho que explicar y cualquiera puede comprobar la diferencia midiéndolos con un tester y en el uso.
Y el otro aspecto a tener en cuenta es el rango según el valor del potenciómetro, ya que dependiendo (250k, 500k, 1M) esa misma curva o línea de recorrido se comportara diferente y en el uso notaremos que a mayor valor tendremos un recorrido mas amplio donde podremos buscar un punto del trayecto con mayor precisión al momento de girarlo. Esto no quiere decir que a mayor valor son mas vueltas que gira, porque la pista del potenciómetro puede ser de la misma medida, pero uno de 250k hará que todo llegue más rápido entre un extremo y otro que un potenciómetro de 1M. Esto se comprueba fácil con un tester ya que un potenciómetro de 1M nos daría 250k usando ¼ de su recorrido y el potenciómetro de 250k tendría que hacer el recorrido completo. Aunque las pistas sean de igual tamaño, las medidas son diferentes.
Pero en ninguno de estos dos casos, ya sea el valor del potenciómetro o el tipo entre lineal o logarítmico, pueden agregar propiedades extra a la señal o sumarle propiedades nuevas a lo que ya tenemos con la pastilla. Podemos modificar el valor del potenciómetro y lograr diferencias en el recorrido o como este se comporta y responde, podemos variar entre lineales y logarítmicos, pero nunca vamos a poder agregarle propiedades al sonido ni sumarle nada a la señal que ya tenemos porque lo potenciómetros en un circuito pasivo trabajan “Restando” sobre la medida de la señal y jamás suman señal a menos que sea un circuito activo.

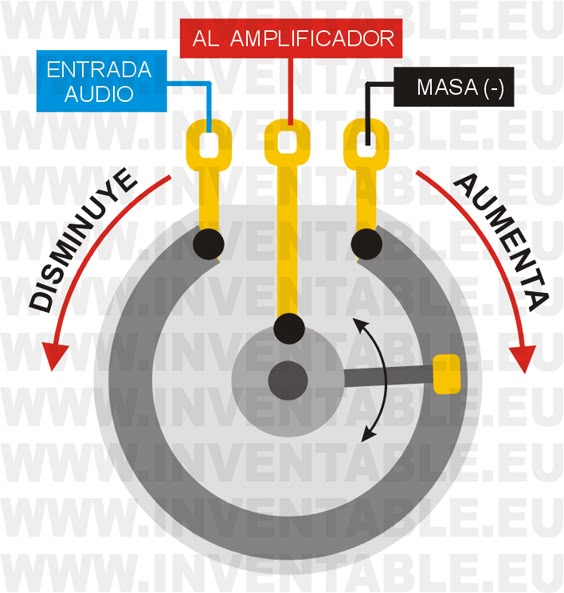

La pista del potenciómetro y su recorrido
La pista de carbón que tiene un potenciómetro y va de una punta a la otra en todo su recorrido es precisamente la resistencia, por eso si medimos los pines extremos de un potenciómetro no va a dar el total del valor. Para poder saber como funciona el potenciómetro habría que medir entre un extremo y el pin del centro que es donde esta el cursor que se gira y hace contacto con la pista, ahí vamos a tener el factor que varia el valor y vamos a poder medir para saber como se comporta.
Si el potenciómetro fuera de mayor o menor valor no quiere decir que la pista tenga que ser mas grande o tener mayor o menor recorrido físico, se trata solamente de que tenga mayor o menor resistencia en sus medidas (250k 500k 1M). Por eso al girarlos el potenciómetro dará siempre el mismo curso de giro, pero el resultado al “Oírlo” y “Medirlo” Variará y notaremos diferencias según el valor.
Pero nada de esto significa que el potenciómetro agregue propiedades extra a la señal o el sonido.


Capacitor en Potenciómetro de tono
Lleva un capacitor que se agrega y corta frecuencias agudas, depende el valor que tenga este capacitor vamos a atenuar esas frecuencias, todos los componentes del circuito afectan el sonido, pero en todos los casos las variables siempre son para restar, nunca suman o agregan propiedades extra al sonido.

Frecuencias filtradas a masa
Pueden desconectar la pastilla de masa y tendrán ruido, puedo que eso quite agudos o reste frecuencias, como todo en un circuito pasivo, pero nada de eso cambiaria por usar potenciómetros de diferentes valores, no es que un potenciómetro de 500k filtra mas o filtra menos que uno de 250k y menos lo hacen cuando están totalmente abiertos y su resistencia mide 0K. Al menos, como se dijo anteriormente, un potenciómetro siempre resta frecuencias, y las diferencias vamos a verla por la forma en que actúan y como operan en su recorrido, ahí podremos notar que “Restan” mas o menos agudos, brillo, volumen, frecuencias, y actúan todos diferentes entre valores y tipo de potenciómetro. Pero nunca vamos a conseguir aumentar o modificar la señal base sobre la que los potenciómetros operan.

Diferentes valores para Single Coil y Humbucker
Un sigle Coil tiene aproximadamente entre 6k y 8k de resistencia , un humbucker es el doble, 12k o 16k (como mucho), por eso es que para los singles coil se utilizan potenciómetros de 250k y en los humbucker de 500k.
Subir
5
Pedro Vecino
#2 por Pedro Vecino el 22/12/2020
:piloto_loco:
Subir
2
dorremi
#3 por dorremi el 22/12/2020
#1 Se veía venir...era un baneado Potencial...
Subir
2
Pedro Vecino
#4 por Pedro Vecino el 22/12/2020
No era esa mi intención al poner el emoticono sino mi respuesta al leer algo así,
Pretender enseñar cuando no se está dispuesto a aprender es disparatado.
Subir
3
xpx
#5 por xpx el 22/12/2020
Si suena mucho con el potenciómetro a tope, se puede poner esto también, así nunca subirá mas de lo que quieras :L:
Subir
6
VíctorM&M
#6 por VíctorM&M el 22/12/2020
En mi opinión;

Esto se supone que va dirigido a gente como yo (que se supone que no tenemos demasiada idea) y no entiendo nada de nada, demasiados tecnicismos y muy poco vocabulario "de la calle" para la gente que no sabe demasiado de que va la cosa, además que para informarme de "que potenciometro necesito para tal o cual" es demasiado extenso y no le veo conclusiones demasiado claras
(Independientemente de si es todo correcto o no, ahí no me meto,pero no entiendo prácticamente nada).

Para gente como Pedro se que no hace falta dar estas explicaciones porque ya saben de sobra como funcionan...

No me queda claro a quien va dirigido.

Si lo que quiere es compartir sus opiniones ahí si que me callo.
Subir
2
Jureweah
#7 por Jureweah el 22/12/2020
#5 Jejeje... Tengo uno igual y ese Technics peta de lo lindo. Mi hija ya llevó un par de sustos por andar fuchicando... Pero ahí, aunque efectivo, se han pasado.
Subir
1
sillo
#8 por sillo el 22/12/2020
Y se sabe por qué lo han baneado? Lo cierto es que es un poco brasas, pero no creo que esa sea la razón.
Subir
lolerpopler
#9 por lolerpopler el 22/12/2020
A ver esta claro que este tio era o bien:
-Un troll
-Una persona que aunque no lleve razon va a hacer una huida hacia delante antes que admitir que tenia un problema.

Por no ir punto a punto de su tocho uso esto como referencia:
modernguitartech escribió:
Diferentes valores para Single Coil y Humbucker
Un sigle Coil tiene aproximadamente entre 6k y 8k de resistencia , un humbucker es el doble, 12k o 16k (como mucho), por eso es que para los singles coil se utilizan potenciómetros de 250k y en los humbucker de 500k.


Despues de haber puesto toda esa informacion, que ha saber de donde la ha sacado. Sigue sin entender como funcionan y hace una asociacion erronea entre resistencia de una pastilla (DC resistance) y el valor de los potenciometros.


Si es verdad que una pastilla con mas vueltas de hilo de cobre tiende a tener un sonido mas apagado (las pastillas denominadas "overwound") Pero que las pastillas simples entre 6 y 8k y las dobles entre 12 o 16k es completamente falso, una pastilla doble tipo PAF tiene una resistencia sobre los 8 u 8.5k. Hay pastillas simples que tiene resistencia sobre los 12 o 13k (seymour duncan SSL-5 por ejemplo). Solo estos dos ejemplos invalidan toda la parrafada que ha soltado.

Y para los que puedan venir al hilo buscando informacion. La razon de usar un valor u otro en un potenciometro viene de electronica basica. La electricidad siempre busca el camino de menor resistencia a tierra, en un potenciometro hay 3 conexiones: la entrada, la conexion al jack y la conexion a tierra. Cuando el potenciometro esta a 0, hay 0 resistencia en el circuito y toda la señal va ala conexion del pote a tierra, por ser el camino con menos ressitencia. Cuando el potenciometro esta al 10 tenemos el 100% del valor de la resistencia en el circuito (en un pote de 500k seria un resistencia de 500k), ahora la resistencia a la toma de tierra no es 0 y no toda la señal se pierde por ahi (una parte si, por lo que voy a explicar despues), parte de la señal ira por la conexion a la salida y otra parte ira a tierra. A medida que giramos el pote la resistencia varia, cuando mas cerca del 0, mas parte de la señal va a tierra.

Si tuvieramos un circuito que fuera pastilla -> jack, toda la corriente electrica que produce la guitarra la estariamos mandando al amplificador, Al añadir el potenciometro siempre hay una conexion a tierra que hace que perdamos las frecuencias mas agudas, por que? Porque las frecuencias que se filtran mas facilmente a traves de una resistencia son las mas agudas, por eso se invento el circuito treble bleed, porque al bajar el pote de volumen el sonido se vuelve oscuro, no por arte de magia, porque las frecuencias agudas son las primeras en pasar. Si tenemos un pote de 500k el umbral de que frecuencias altas se mantienen en el circuito es mayor que con uno de 250k. Por el diseño de la pastilla simple, esta tiene un sonido mas brillante, se le pone un potenciometro de 250k, las dobles suenan mas oscuras, el potenciometro de 500k va a evitar la perdida de frecuencias agudas.

Dicho esto, por poner una humbucker con un pote de 250k no va a sonar como si tuvieramos el tono a 0, es un tema de gustos.
Subir
2
deacy
#10 por deacy el 22/12/2020
Pedro Vecino escribió:
Pretender enseñar cuando no se está dispuesto a aprender es disparatado


En eso se resume la pasada de modernguitartech por el foro, en hablar sin tener ni idea, y dar una pataleta cada vez que se le corregía.

Todos sus hilos, desde el primero que abrió, en el que defendía que metiendo dos octavadores seguidos para bajar y subir 3 octavas era buenísima idea, y que lograría sonar igual que una orquesta, sin encima hacer ningún tipo de daño a los altavoces de guitarra, son un despropósito. El hilo donde estaba enfadado porque en Wikipedia había muy poca información sobre el Digitech Whammy y encima decía que era una basura de pedal, el hilo en el que hizo una tesis para cambiar el tornillo del enganche de la correa, su obra maestra, el hilo del Delay satánico... Y esos no son ni la mitad, sólo los que me acuerdo ahora mismo. En todos parecía que buscaba ayuda, pero sentaba cátedra sin tener ni idea de lo que hablaba. Y suerte del pobre tonto que intentara aconsejarle. Daba igual lo que le dijeses y la educación que tuvieras, te iba a hacer una respuesta de mínimo 3 párrafos para explicarte por qué estabas equivocado.

Pues yo me alegro que se le haya baneado, aunque llevaba sin entrar a ningún hilo suyo un tiempo porque me quitaba años de vida y no conozco el motivo. Aunque seguro que lo hacía desde la buena intención, lo único que conseguía era llenar el foro de información equivocada.
Subir
7
VíctorM&M
#11 por VíctorM&M el 22/12/2020
En otro hilo nos dijo Micky que en una semana volvería,y que no nos podía decir el motivo.

Si que nos pidió que intentasemos medir un poco las palabras en las coñas para que no sean burlas directas.

(A veces nos pasamos un poco haciendo coñas del Delay maldito...)
Subir
1
dorremi
#12 por dorremi el 22/12/2020
#10
deacy escribió:
En eso se resume la pasada de modernguitartech por el foro, en hablar sin tener ni idea, y dar una pataleta cada vez que se le corregía.

Esa es justo mi impresión.
Oye¡¡ y que a lo mejor si tiene idea de lo que habla, pero es que usaba tantos tecnicismos, que yo particularmente no estoy capacitado para contrastarlos, pero cuando algún compañero si lo hacía, pues se montaba el Show. Por eso digo, que se veía venir.
Subir
1
