Fabricación de golpeador para una Gibson L-12 de 1954

sancheski
#1 por sancheski el 27/09/2019
Buenas a todos. Abro este hilo para mostrar el proceso de fabricación de un golpeador para una guitarra archtop, en concreto para una Gibson L-12 de 1954. Este es el método que yo sigo. Veamos.

Lo primero para hacer un golpeador que sea fiel al original es conseguir el trazado. Lo mejor es siempre copiarlo del original de la guitarra si es posible, y si no hay que localizar a alguien que tenga uno y escanearlo. Si nos fiamos de lo que nos encontremos por internet corremos el riesgo de que el trazado tenga errores. En este caso parto del trazado escaneado de una L-7 que es igual que el que necesito pero con un fileteado más complejo.

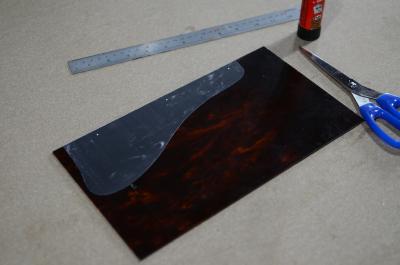

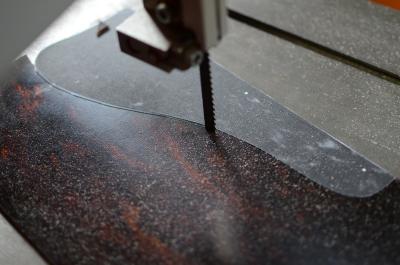

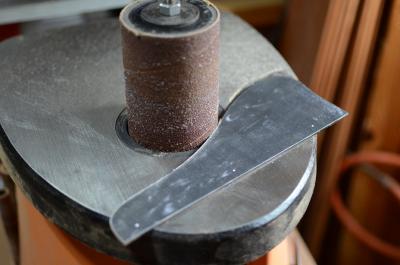

Se imprime el escaneado a escala real. Recorto la plantilla sin el fileteado, es decir, sólo la parte que correspondería al material tortoise. Pego este recorte sobre la plancha de material tortoise que voy a utilizar. Después paso a la sierra para aproximarme a la plantilla y finalmente afino con la lijadora. Las rebabas que quedan en los bordes las saco con una cuchilla.

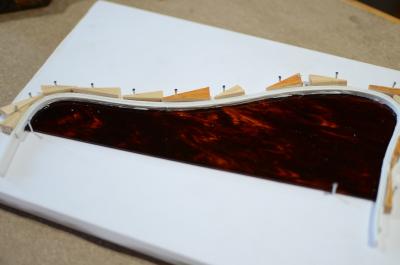

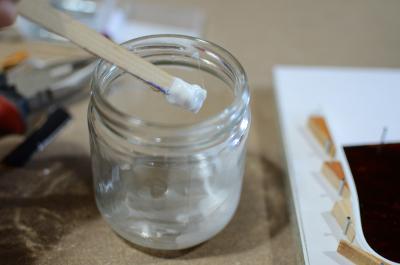

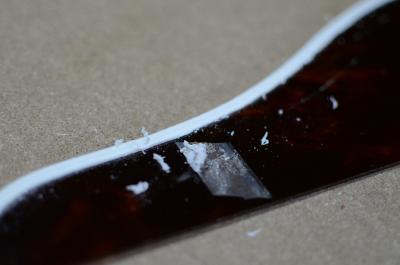

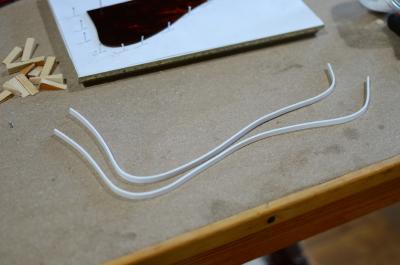

Ahora coloco el golpeador (porque ya se le puede llamar golpeador, ¿no?) sobre una tabla y clavo unas puntas alrededor del mismo dejando una pequeña separación. Al binding ya le he dado forma anteriormente para ayudar a que quede en su sitio y sea más fácil colocarlo. En un principio empecé con un binding más ancho (el de las fotos del proceso) pero finalmente los sustituí por otro más fino, más acorde con lo que pude ver en fotos de L-12 vintage. Para pegar el binding podemos usar el método clásico de trozos de ese mismo binding con acetona o algún pegamento específico. El siguiente paso es echar el pegamento o el preparado de acetona en el perfil del golpeador y ya paso a colocar el binding en su posición, manteniéndolo en su sitio mediante unas pequeñas cuñas de madera. Hay que fijarse bien que el binding haga buen contacto a lo largo de todo el perfil del golpeador, muy importante. Se deja secar antes de pasar a colocar el resto del binding (12 horas al menos). Después paso a cortar a la medida la siguiente sección del binding y realizar los cortes a inglete con una trincha bien afilada. Es muy importante que esté muy bien afilada para poder realizar un corte preciso y sin esfuerzo. De esta parte no me acordé de sacar fotos. Una vez que tengo la segunda parte del binding cortada a medida y con los ingletes que casan a la perfección paso a pegarlo y sujetarlo con cuñas repitiendo el método anterior. Como penúltimo paso hay que acuchillar el sobrante del binding por ambas caras y nivelarlo con el tortoise. Este es el paso largo y hay que controlar la cuchilla para no pasarnos sacando tortoise. Por último se pule con el fin de minimizar las marcas dejadas al acuchillar y dejar un aspecto homogéneo y lustroso. Yo uso una pulidora de banco y pasta de pulir plásticos.


Este es el resultado final. Espero que os haya resultado entretenido.

Archivos adjuntos ( para descargar)
Subir
4
david.a.f.lemos
#2 por david.a.f.lemos el 27/09/2019
Te quedó perfecto! Gran trabajo.
Subir
Saruman
#3 por Saruman el 27/09/2019
Trabajo fino, si señor! Te ha quedado fantástico!

+1 :okis:
Subir
Riemann
#4 por Riemann el 27/09/2019
Ya podría haber visto el hilo antes, acabo de gastarme una pasta en eBay por uno igual de Allparts.
Subir
pacop
#5 por pacop el 27/09/2019
Que artista !! Enhorabuena, ha quedado de lujo
Subir
Edu Supertubos
#6 por Edu Supertubos el 27/09/2019
Qué buen trabajo! Ahora ya solo falta que nos enseñes esa L-12, con el golpeador... :babeando:

Un saludo
Subir
sancheski
#7 por sancheski el 27/09/2019
#6 En unos días subo una foto. El golpeador lo tiene Juan Brieva que es quien va a montarlo e instalar una pastilla a la guitarra. Al golpeador se le van a colocar unos controles de volumen y tono.
Subir
feredes
#8 por feredes el 27/09/2019
#6 eso digo yo, el trabajo genial y muy muy fino pero lo suyo es una foto de la Gibson.. :mrgreen:
Subir
sancheski
#9 por sancheski hace 6 dias

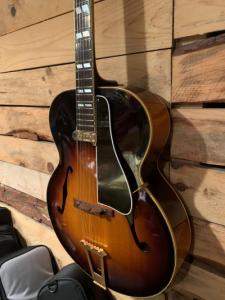

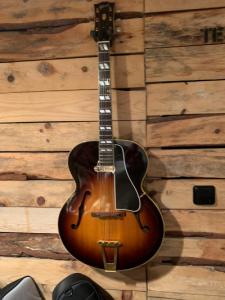

Unas fotos de la guitarra con el golpeador montado. El golpeador está ligeramente envejecido y con el fileteado algo amarilleado, aunque en las fotos no se note.

Archivos adjuntos ( para descargar)
Subir
1
Dokken
#10 por Dokken hace 6 dias
Pues porque has puesto el hilo en el que aparece el proceso, sino diría que es 100% original. Por cierto, ¿como has realizado el envejecimiento en el filete para que tome el tono amarillento?

Muy buen trabajo!
Subir
feredes
#11 por feredes hace 6 dias
Preciosa compañero, un gran trabajo!!!
Subir
sancheski
#12 por sancheski hace 6 dias
#10 Con el humo de unos cigarrillos.

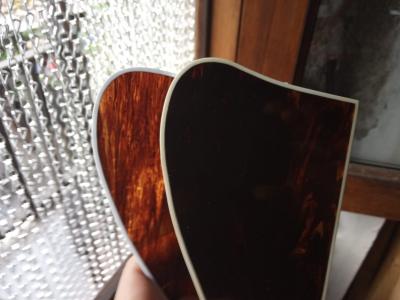

Detrás un golpeador de L-12 sin envejecer que deseché y delante el que está montado en la guitarra.

Archivos adjuntos ( para descargar)
WhatsApp Image 2019-09-24 at 11.40.57.jpeg
