Duda sobre un bias tester

  • 1
TonyGT-Ibiza
#1 por TonyGT-Ibiza el 14/11/2018
Hola, estaba mirando de hacerme o pillarme un bias tester:
https://www.ebay.com/itm/EL34-KT88-6L6-6V6-6550-Bias-Probes-Tester-Tool-Vacuum-Tube-Amp-Suzier-T11/273429899909?_trkparms=aid%3D888007%26algo%3DDISC.MBE%26ao%3D1%26asc%3D20131227121020%26meid%3D967b5488dafe4bd691d74a7bd147d9eb%26pid%3D100009%26rk%3D1%26rkt%3D1%26sd%3D312216384068%26itm%3D273429899909&_trksid=p2047675.c100009.m1982
estos son muy baratos, pero no se si miden tension de anodo, es eso lo que me echa para atras, por que si solo miden voltaje en la resistencia interna de 1 ohmio que llevan en el catodo como que son bastante incompletos, ¿sabeis realmente que es lo que miden estos bias tester?
gracias.
Subir
pegiba
#2 por pegiba el 14/11/2018
Buenas Tony.
El compañero Sentencia4 vende unos que funcionan de lujo. Yo le compré uno y es una maravilla.
https://www.guitarristas.info/anuncios/comprobador-bias-valvulas-tipo-6l6-el34-ver-video/734717

Yo pillé el doble.
No sé si hará lo que pides, pregúntale
Subir
1
TonyGT-Ibiza
#3 por TonyGT-Ibiza el 14/11/2018
Si, ya lo habia visto, la doble la vende por 50 euros mas envio, me sale mas acuenta hacermelo yo, si no me equivoco para el bias lo que hace falta es sacar un cable del anodo directamente y otro del catodo, dos cables, el problema es que los que venden por ebay yo creo que el cable de anodo no viene, los dos que te vienen son los que estan en bornas de la resistencia de 1 ohmio, me refiero a que uno esta en el catodo y el otro esta en masa, para medir la tension en mV de la resistencia, pero falta el dato de la placa.


Yo mi idea era hacer uno suprimiendo el cable de masa, pues masa ya la puedo yo coger de cualquier parte del amplificador, el chasis mismo, en cambio el cable de anodo y el cable del catodo son primordiales, y es eso que te digo, que me da a mi que el cable de anodo aqui los chinos no lo han puesto, tambien supongo que es por que un bias tester con el cable de anodo asi suelto con una punta de prueba es un peligro si no se sabe lo que se esta haciendo, pero tabien hace falta saber ese voltaje para ajustar el bias.

Al final me voy a fabricar el mio, y de paso hare un hilo explicando como hacer un cable de estos, es muy facil, mira, aqui en este hilo lo explican bastante bien:
http://www.guitarrista.com/phpbbforum/viewtopic.php?f=29&t=22422

LLevo un monton de tiempo buscando los conectores hembra esos para las puntas de prueba y no soy capaz de encontrarlos, los he buscado por ebay y siempre me sale el macho, ¿como se llaman?
Archivos adjuntos ( para descargar)
Subir
TonyGT-Ibiza
#4 por TonyGT-Ibiza el 14/11/2018

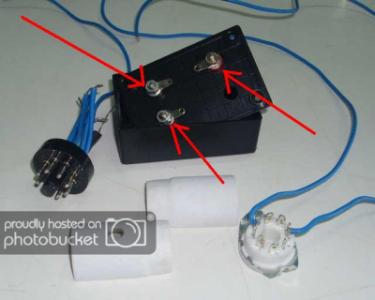

Mira lo que he encontrado, super interesante,




y ya de paso tambien me voy hacer uno para la EL84, supongo que sera todo igual ecepto que la resistencia de 1 ohmio del catodo en vez de ponerla en la pata 8 como es el caso de las valvulas octales el34 y 6l6, lo tendre que poner en la pata 3 que es la del catodo para las valvulas el84 y que es mas pequeño el zocalo noval, asi que lo de siempre, sera un poco mas dificil hacerlo.
Archivos adjuntos ( para descargar)
Comprobador de sesgos.pdf
Subir
bocasucia
#5 por bocasucia el 15/11/2018
Hola.
Compré uno similar hace tiempo a un tipo de...¿Polonia? (antes de comprar el del compañero Sentencia4).
Ahora mismo no lo tengo a mano, pero creo que solo mide la tensión de placa (creo, no estoy seguro).
No obstante, este fin de semana lo miro y te lo digo con seguridad.
Saludos.
Subir
TonyGT-Ibiza
#6 por TonyGT-Ibiza el 15/11/2018
gracias boca, yo mañana seguramente me pondre y hare un par de chismes de estos, a ver que me sale para el 34 y 6l6, tambien tengo aqui uno para hacerme con la el84.

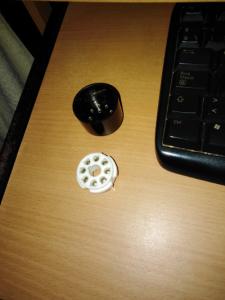

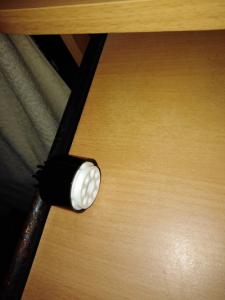

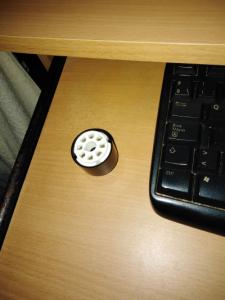

tu fijate lo que tengo, a esto le meto yo una resistencia de 1 ohmio, saco el cable del anodo y el del catodo haciendo un agujero al plastico negro ese y ya lo tengo hecho, ademas que yo estas piezas las consigo tiradas de precio, pero de risa.

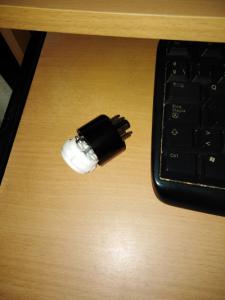

Mira que me gusta hacer inventos, pero estoy dandole vueltas a a forma en la que voy a unir el zocalo octal blanco con el negro, es la parte que veo mas dificil de esto, tiene cierta olgura, no se si prolongarlo con algo o opnerle algo al zocalo blanco para engordarlo y que entre en el negro, a ver si me dais ideas.
Archivos adjuntos ( para descargar)
Subir
pegiba
#7 por pegiba el 16/11/2018
Interesante!
Subir
TonyGT-Ibiza
#8 por TonyGT-Ibiza el 16/11/2018
En serio, le estoy dando vueltas a la union entre la pieza blanca y la pieza negra del zocalo octal, no se como hacerlo todavia.

Si entrase mas ajustado le echaba superglue y listo, por que hay un poco de olgura, y la hembra es de porcelana, si fuese plastico y plastico podria taladrar y poner tonillos laterales o algo, pero la porcelana, el plastico y la olgura me tienen un poco perdido.
Subir
Andrés Vargas - chempi
#9 por Andrés Vargas - chempi el 16/11/2018
Y si usas una resina epóxica para pegar los dos?

Saludos
Subir
TonyGT-Ibiza
#10 por TonyGT-Ibiza el 16/11/2018
Masila de 2 componentes? Pues es una muy buena idea.
Subir
Andrés Vargas - chempi
#11 por Andrés Vargas - chempi el 16/11/2018
Si una masilla epóxica de 2 componentes te puede valer para la unión, y te quedaría muy resistente.
Subir
Kenworht
#12 por Kenworht el 16/11/2018
Ten presente que tarda mucho en secar....
No desesperes , dejalo secar y ponte con otra cosa...

Animo!!
:piloto_loco:
