#1 por reychapa el 13/06/2012
Bueno Señores quiero hacer presentacion en sociedad de mis primeros pedales DIY... el Distortion + y Tubescreamer 808, las placas como ven en el encabezado los saque de tonepad.com.. El TS le cambie alguno valores ya que no los consegui.. los diodos que le puse son los 1N4840... Para el Distortion +, use un led y un diodo 1N4840...

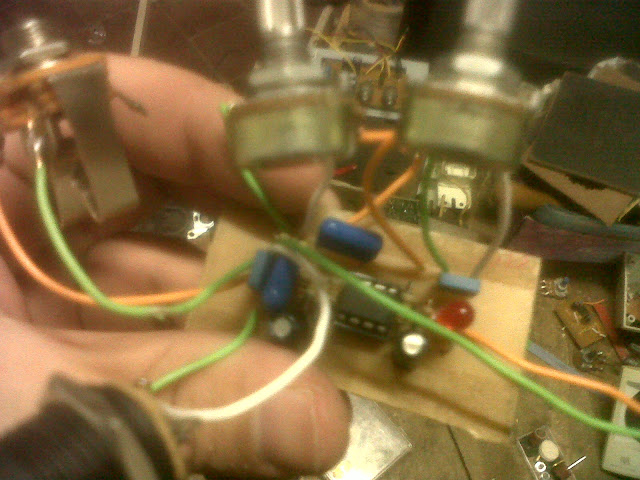

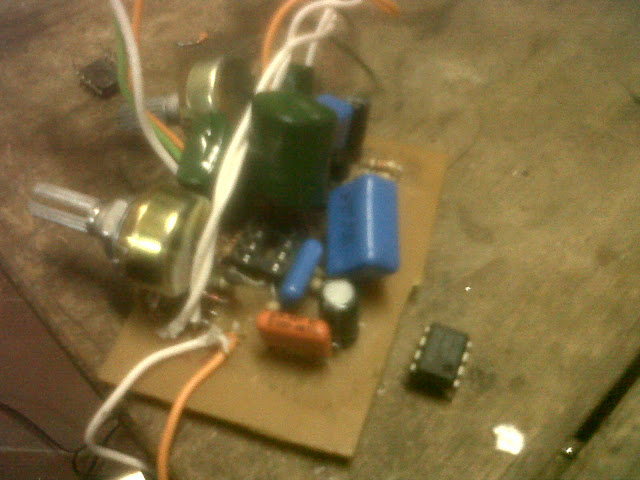

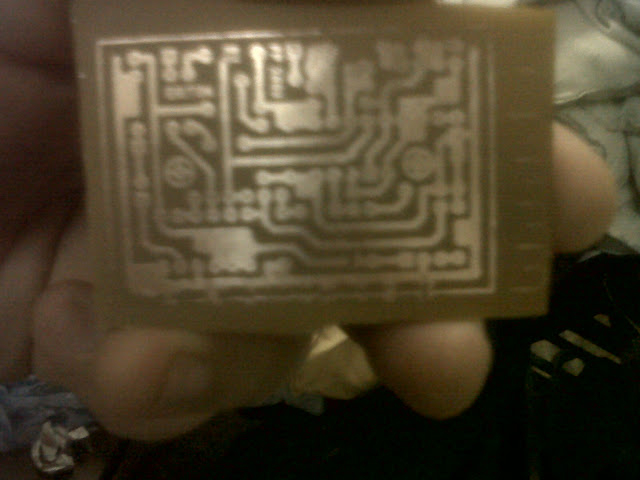

Algunas fotitos del proceso..
TS



MXR Distortion Plus

Asi quedaron.. antes de pasar por la pintura

Proceso de Pintura (para pintar le puse cinta de papel para cubrir los potenciometros, in/out, Alimentacion 9v)

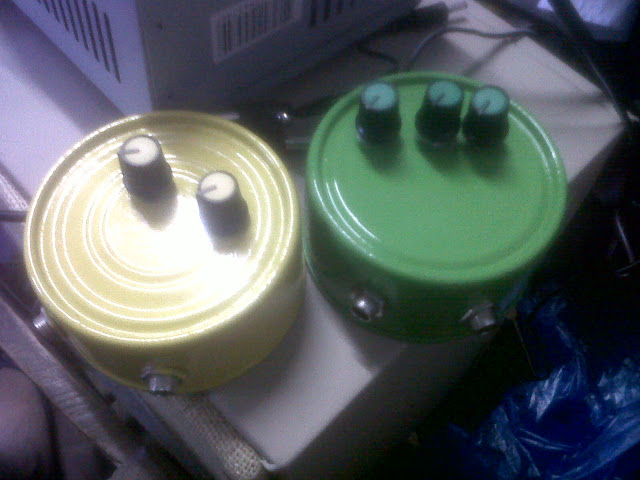

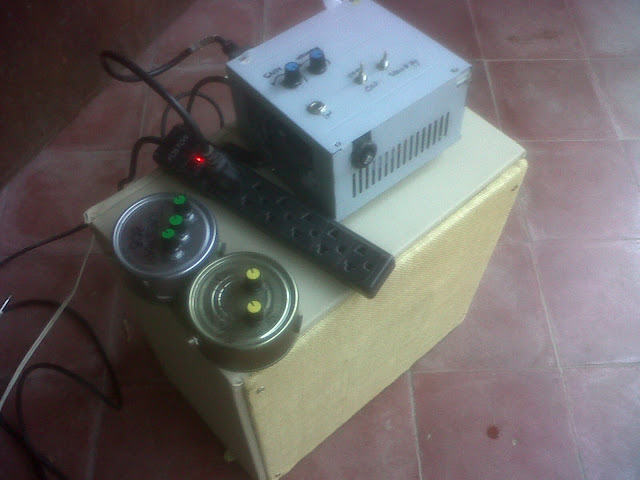

y como quedaron finalmente...

Un Abrazo!
Subir
olmost
#2 por olmost el 13/06/2012
¡Como molan esas latitas! Están para comérselas :risa:

¿Cómo activas/desactivas el efecto?

:saludo:
Subir
reychapa
#3 por reychapa el 13/06/2012
JAJAJA verdad que si?... y encienden al conectarles el jack de alimentacion.. no tienen swicht.. :yahoo:
Subir
TonyGT-Ibiza
#4 por TonyGT-Ibiza el 01/06/2014
pero tio, que idea tan original, admiro mucho la gente que con cualquier cosa hace una obra maestra, saludos.
Subir
GEORGE7196
#5 por GEORGE7196 el 22/08/2014
hola a todos..... me pueden ayudar.... con el archivo en pdf del tube screamer.... he visitado la pagina y muchas veces y no deja ver nada... osea no pude descargarlo..... el que lo tenga porfa peguelo acá...

gracias

saludos desde Colombia
Subir
TonyGT-Ibiza
#6 por TonyGT-Ibiza el 22/08/2014
aqui te paso los esquemas del mejor que puedes montar:
https://www.guitarristas.info/foros/montaje-tubescreamer-turbo-distorsion-presencia/238418
en este hilo esta todo.
Subir
GEORGE7196
#7 por GEORGE7196 el 22/08/2014
TonyGT-Ibiza escribió:
qui te paso los esquemas del mejor que puedes montar:
https://www.guitarristas.info/foros/montaje-tubescreamer-turbo-distorsion-presencia/238418
en este hilo esta todo.


gracias men.... ya tengo 11 pedales funcionando y tengo un encargo de un ts 808 e inclusive una fuente para 10 pedales un power supply... si me puedes ayudar con este ultimo te lo agradezco
Subir
GEORGE7196
#8 por GEORGE7196 el 22/08/2014
TonyGT-Ibiza escribió:
aqui te paso los esquemas del mejor que puedes montar:
https://www.guitarristas.info/foros/montaje-tubescreamer-turbo-distorsion-presencia/238418
en este hilo esta todo.


pero si es fiel copia del TS808????
Subir
GEORGE7196
#9 por GEORGE7196 el 22/08/2014
GEORGE7196 escribió:
aqui te paso los esquemas del mejor que puedes montar:
https://www.guitarristas.info/foros/montaje-tubescreamer-turbo-distorsion-presencia/238418
en este hilo esta todo.



ufffff men esta de lujo..... ya descargue el pdf.... pero ya con ese inicio lo veo de lujo....... una pregunta... este ts 808 es mejor que el ZW44 OVERDRIVE????
Subir
TonyGT-Ibiza
#10 por TonyGT-Ibiza el 22/08/2014
no hace falta que repitas tantas veces, si quieres el pdf y tienes alguna duda pasate por este hilo:
https://www.guitarristas.info/foros/montaje-tubescreamer-turbo-distorsion-presencia/238418
es un hilo puramente dedicado al tubescreamer 808, ts9 y a todas sus modificaciones, me parece un hilo muy completo.
Subir
GEORGE7196
#11 por GEORGE7196 el 22/08/2014
TonyGT-Ibiza escribió:
no hace falta que repitas tantas veces, si quieres el pdf y tienes alguna duda pasate por este hilo:
https://www.guitarristas.info/foros/montaje-tubescreamer-turbo-distorsion-presencia/238418
es un hilo puramente dedicado al tubescreamer 808, ts9 y a todas sus modificaciones, me parece un hilo muy completo.


men muchas gracias... mil y mil gracias
Subir
GEORGE7196
#12 por GEORGE7196 el 25/09/2014

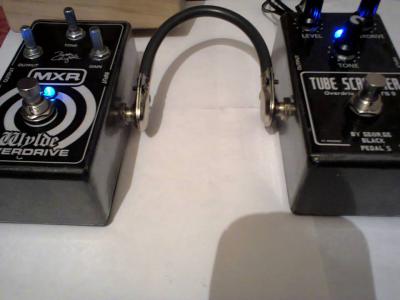

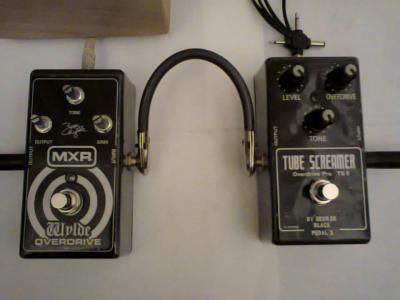

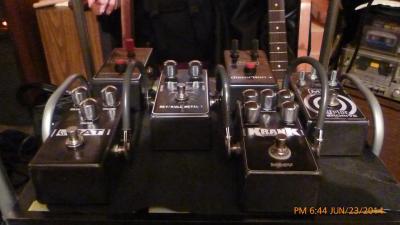

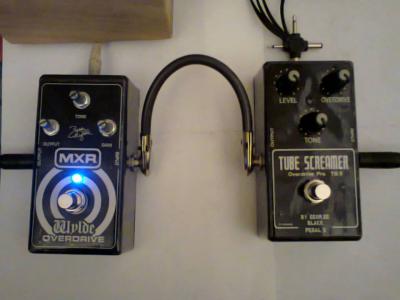

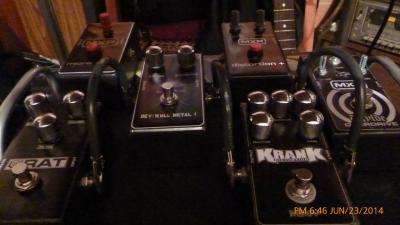

hola a todos los que siguen este hilo.... subo fotos para compartir.... las 2 primeras fotos hay un grupo que ya no tengo por que se fueron... osea un bussine.... pero atrás se puede apreciar el MXR distortion + tomado de la placa original de un dist + original y lo hice tal cual con los mismos componentes e inclusive los condensadores de tantalio...... y con respecto al OVERDRIVE si lo tome del aporte de TONY hice el TS9 con la modificación y ufffff de lujo.... y comparto las fotos junto a otro gran overdrive el zw44 que lo repetí que como dije anteriormente me quede sin el.....

saludos desde colombia
Archivos adjuntos ( para descargar)
mis juguetes 1.jpg
mis juguetes 2.jpg

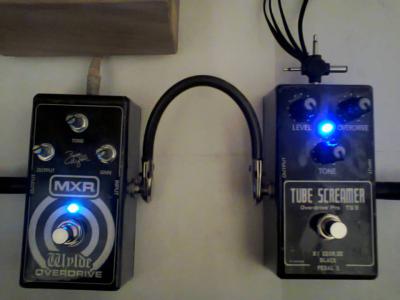

foto 1.jpg
foto 2.jpg
foto 3.jpg
foto 4.jpg

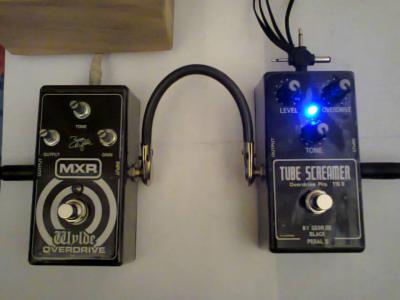

foto 5.jpg
foto 6.jpg

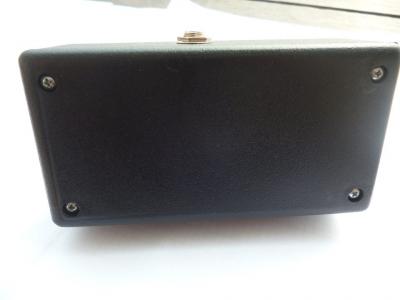

foto 7.jpg
Subir
