Construcción de una insoladora

  • 1
Rubiolus
#1 por Rubiolus el 23/10/2020

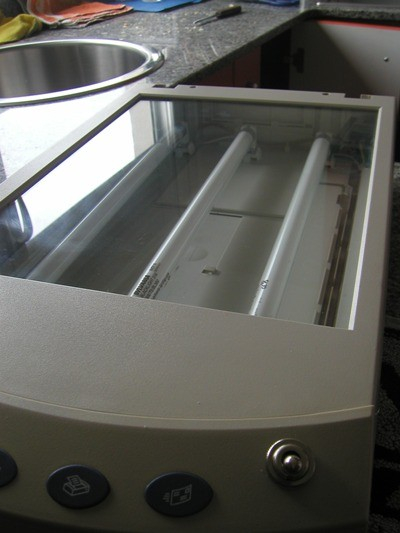

Pues en breve voy a desempolvar mi vieja insoladora que construí en 2007 dentro de un scanner viejo, para hacer una placa para una necesidad que tengo y bueno, quería compartir como la hicé en aquellos primeros años del foro, y como todavía anda por aquí en la sección de tutos pues voy a mudar las fotos.

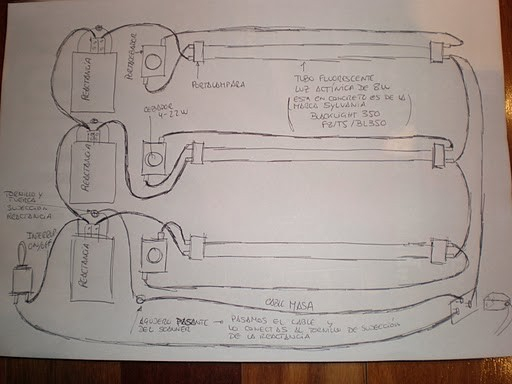

Plano de trabajo


La insoladora incluye una serie de mejoras con respecto a una construida por otro forero....lo siguiente:

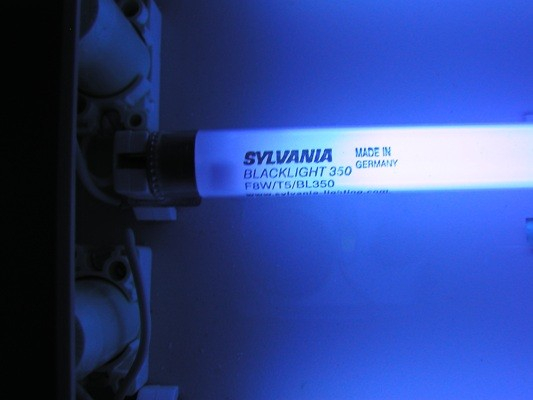

Tubos actínicos

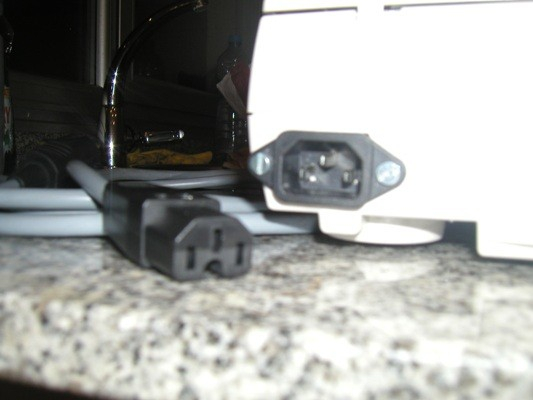

Enchufe rápido de tres polos


Interruptor


Pasacables

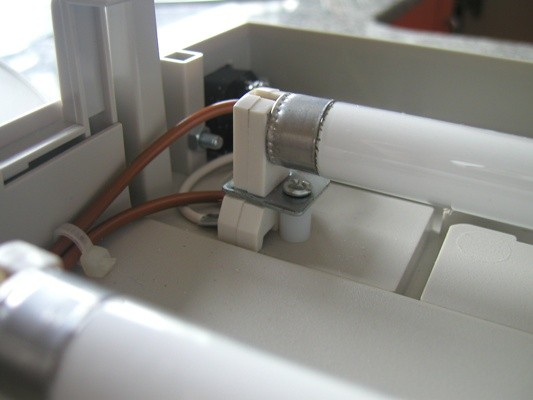

Los portalámparas no son los standard utilizados para fluorescentes sino que son pequeños para los tubos de 8W.Aqui tuve que poner unos tacos blancos,ni más ni menos para lo que se ve en la foto,una imagen vale más que mil palabras

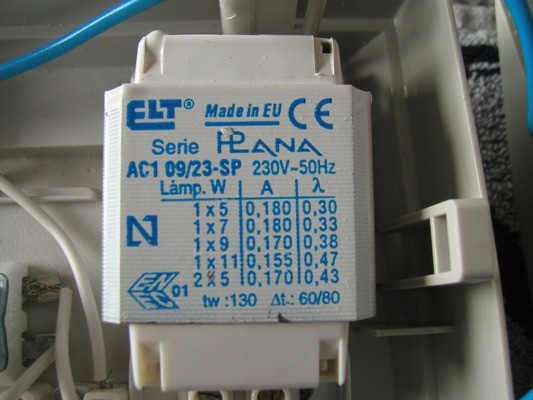

Reactancias necesarias

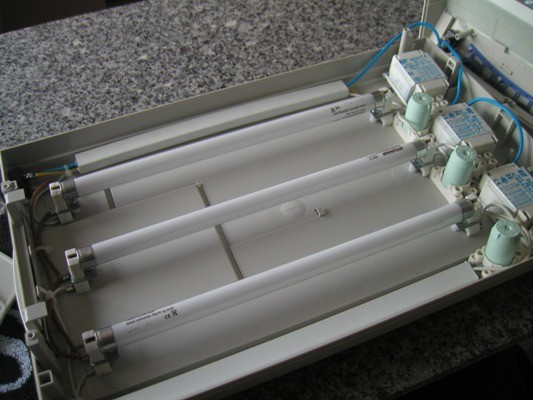

Aquí ya terminada, todo bien recogido


En funcionamiento, con un tiempo de insolado de 3 minutos según las pruebas que hice en su momento


Relación de calidades y precios
- Scanner: de patilla
- Tubos actínicos: 3 = 10.38 euros
- Reactancias: 3 = 9.75 euros
- Portatubos: 6 = 2.40 euros
- Portacebadores: 3 = 2.48
- Cebadores: 3 = 1.80
- Interruptor de paso: 1 = 0.80 euros
- Enchufe rápido macho: 1 = 0.90 euros
- Enchufe rápido hembra: 1 = 0.95 euros

TOTAL BRUTO: 29.46 euros

Aplicado el 16% de IVA TOTAL NETO: 34.17 euros


En cuanto al proceso de insolado es el siguiente...se imprime el circuito en una hoja de esas trasparentes de las que se usan en los proyectores o papel vegetal....la impresión debe ser en modo espejo
Revelado: se hace con líquido revelador fácilmente conseguible, pero una solución casera es usar sosa caustica diluida en agua....con medio litro de agua y dos cucharadas de sosa es suficiente para el revelado
Ataque químico: solución de agua oxigenada de 110 volumenes 1 parte, Salfuman 1 parte, agua 2 partes

A ver si la gente se anima y cuenta sus experiencia, como hace las cosas, si hay gente que tenga insoladora...bueno, que contéis lo que os apetezca
Subir
2
Thorin
#2 por Thorin el 23/10/2020
Perdona mi ignorancia.... Pero... ¿esto para que sirve?


Salud!!
Subir
APrieto
#3 por APrieto el 24/10/2020
#2 Sirve para hacer circuitos impresos.
Para hacerte una idea puedes mirar este enlace: https://www.tecnosalva.com/como-hacer-tus-circuitos-impresos-con-una-insoladora-casera-de-diodos-led/
Subir
Rubiolus
#4 por Rubiolus el 24/10/2020
#3

Como ha mejorado la cosa....vaya cucada como diría una amiga amiga :risa:...

Y la explicación está muy bien para la diferente miscelánea que se encuentra por ahí en la que te vuelven loco con métodos erróneos.....si hacéis lo que pone en esa página no falláis...lo único controlar el tiempo de insolado que será diferente porque no conseguiréis la misma caja. ni el mismo tipo de leds...o sea no serán las mismas condiciones
Subir
NiLace
#5 por NiLace el 24/10/2020
Jojojojojo, primero la depresión post-pedarril y ahora desempolvando la insoladora que fue uno de los motivos por los que me registré en éste foro cuando lo encontré.

Bueno, no pasa nada, con una adicción a los pedales DIY también se vive.
Es una vida un poco más rara pero se lleva bien.

Y yo no debo hacerme una insoladora. No. NO DEBO
Subir
Rubiolus
#6 por Rubiolus el 24/10/2020
A todo esto, yo para montar PCB´s usaba el PCB Wizard, pero lo he vuelto a descargar y me resulta un poco cutrillo y tiene muy poca librería...¿me podéis recomendar algún programa más moderno y vistoso y que no sea muy dificil?
Subir
Rubiolus
#7 por Rubiolus el 24/10/2020
Vale KiKad
Subir
acamm
#8 por acamm el 24/10/2020
Hola,
Ahí va la mía:
caja de vino, tapa forrada con papel de aluminio como reflector, fluorescentes UV, reactancias electrónicas recicladas de bombillas rotas de bajo consumo, un cristal para aplicar el peso uniforme encima del fotolito y contra la PCB. No es bonita pero su funcionalidad está más que comprobada.
Venden paneles de leds UVA, en el curro los usamos y son bastante fiables.
Por cierto, yo también he intentado utilizar el Kikad, descargado de su sitio, pero a la que entro en el editor de esquemas no me deja hacer nada, a ver si consigo solucionarlo de una vez. Estoy un poco cansado del protel que llevo años usando y hace cosas raras con la impresión del fotolito.
Salud
Archivos adjuntos ( para descargar)
Subir
NiLace
#9 por NiLace el 24/10/2020
#7 Eagle. Sencillo y free.
Subir
Rubiolus
#10 por Rubiolus el 24/10/2020
#8

Lo bueno de estas insoladoras caseras es que se pueden montar casi dentro de cualquier cosa....claro que la idea del scanner era aprovechar el cristal que ya lleva y no teniendo que ir al cristalero o cortarlo tú mismo

Cuánto tiempo de insolado es el ideal de la tuya?

KiKad he estado trasteando y mirando un tuto, y bueno, es muy completo el programa, no entiendo casi nada, pero yo creo que para dibujar el circuito y luego medio ordenar en vista PCB va que chuta....lo que me ha extrañado que no lo haga automático como tenía el PCB Wizard, eso según lo que he visto en el tuto, pero seguro que se puede....yo he puesto sin problemas elementos
Subir
acamm
#11 por acamm el 24/10/2020
#10 Depende de la marca de placa, pero entre 60 y 90 segundos. El revelador al 1% de sosa en agua tebia.
Si, cuando monté la insoladora, hubiera tenido un escaner estropeado disponible probablemente también la hubiera utilizado, quedan muy chulas.
Lo del kicad, es algo raro con la versión que descargué, tengo que mirarlo mejor. Conozco bastante gente que lo usa sin problemas. Eagle creo que es más fácil incluso.
Subir
Rubiolus
#12 por Rubiolus el 24/10/2020
acamm escribió:
Si, cuando monté la insoladora, hubiera tenido un escaner estropeado disponible probablemente también la hubiera utilizado, quedan muy chulas.


Yo no tenía....en un foro local pedí si alguien tenía algun scanner para tirar y surgieron como 4.....

Por cierto la PCB que voy a hacer es para la caja de conmutación de amplis, todo lo de la zona del relé, resistencias, transistor y diodo, para que no esté todo por ahí tirado...yo es que lo de la veroboard no lo controlo
Subir
