Construcción Firebird neck thru

Archimboldo
#1 por Archimboldo el 21/02/2018
Hola a todos, he buscado por el foro y no he encontrado nada al respecto y poca cosa encuentro con claridad fuera de él, el caso es que estoy empezando a construir una firebird neck thru y quería pedirles a los que tengan una si por favor pudieran facilitarme algunas medidas que son el grosor del bloque central del cuello en la zona del cuerpo, el grosor de las alas en la zona pegada al bloque central y el grosor de las alas en la parte externa. Tambien me gustaría saber si alguien tiene como medirlo, los grados de inclinación que tiene el mástil con respecto al cuerpo y los grados de la pala.
Muchas gracias y ya voy colgando algunas fotos del proceso que seguramente dará para largo.
Subir
OFERTASVer todas
  • Harley Benton TE-52 NA Vintage Series
    159 €
    Ver oferta
  • Boss Katana 50 MKII
    269 €
    Ver oferta
  • Taylor 214ce-SB DLX
    1.198 €
    Ver oferta
Archimboldo
#2 por Archimboldo el 21/02/2018

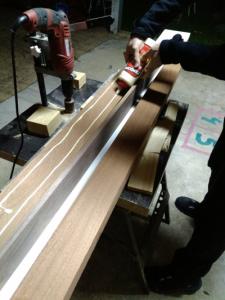

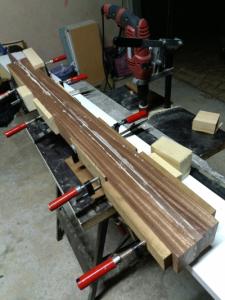

Voy a hacer el mástil de tres piezas, dos de sapeli y una central de nogal
Archivos adjuntos ( para descargar)
Subir
francisco javito
#3 por francisco javito el 22/02/2018
Te mando unos planos, están a escala real, si los imprimes en una imprenta, a su tamaño no deberías de tener problemas en extraer todas las medidas.
Archivos adjuntos ( para descargar)
gibson-firebird-plans.pdf
Subir
1
Archimboldo
#4 por Archimboldo el 22/02/2018
Genial!!! No sabes cuanto te lo agradezco compañero!!!, me harté de buscar unos decentes y con este creo que ira perfecto.
Subir
francisco javito
#5 por francisco javito el 22/02/2018
De nada, si quieres algún plano más no dudes en pedírmelo, que si lo tengo te lo paso, un saludo y suerte con el proyecto.
Subir
Archimboldo
#6 por Archimboldo el 22/02/2018
Muchas gracias, igual lo estuve viendo más tranquilo y me di cuenta que es de la estudio y me falta el espesor de las alas en el centro y en los bordes, ya que la neckn trhu tiene ese escalón en el bloque central, pero este me viene bien para saber los grados de inclinación de cuerpo y cabezal.
Subir
francisco javito
#7 por francisco javito el 22/02/2018
Es cierto pero es lo que tengo, la verdad es que la Gibson Firebird no es santo de mi devoción y ese plano es lo que tengo, no obstante no tienes que ser fiel al cien por cien, ya que en mi opinión se trata de hacer un instrumento personalizado y tu gusto y no una reproducción o copia
Subir
Archimboldo
#8 por Archimboldo el 22/02/2018
Tampoco es del mío, es un encargo de un amigo y lo acepté porque ademas de disfrutar haciendo guitarras, es el primer proyecto que hago neck thru y es interesante el desafío, de todas formas como bien dices, será personalizada ya que la firebird a mi criterio tiene muchas cosas que mejorar ergonómicamente.
Un saludo y gracias de nuevo.
Subir
Carlos B
#9 por Carlos B el 22/02/2018
Mira en esta página, tienen mogollón de planos y tienen uno de la fierbird a ver si te sirve..

https://sites.google.com/site/planosdeguitarras/inicio
Subir
Archimboldo
#10 por Archimboldo el 22/02/2018
Esta el mismo que me paso francisco javito, de todos modos muchas gracias y me guardo el link para futuros proyectos
Subir
Archimboldo
#11 por Archimboldo el 03/03/2018

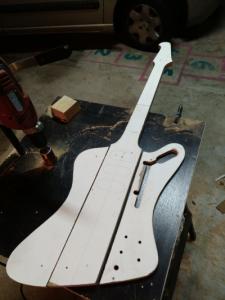

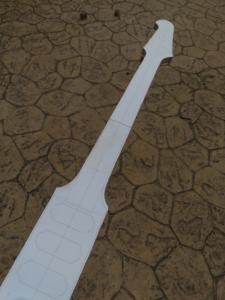

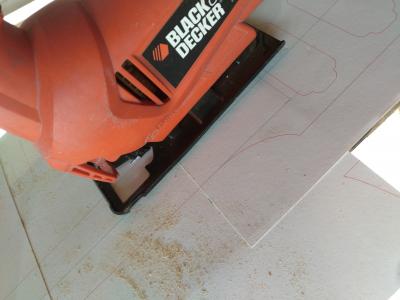

Bueno, siguiendo con el proyecto he estado haciendo algunos templates para facilitar las cosas y espero que funcionen. Lo normal en estos casos es conseguir los planos, hacer una impresión a tamaño normal chequeando que todas las medidas de la impresión coincidan con la realidad, pegar en MDF, cortar cerca de las líneas y luego fresar y ajustar las curvas con un cilindro de lijado.
Archivos adjuntos ( para descargar)
Subir
Archimboldo
#12 por Archimboldo el 03/03/2018

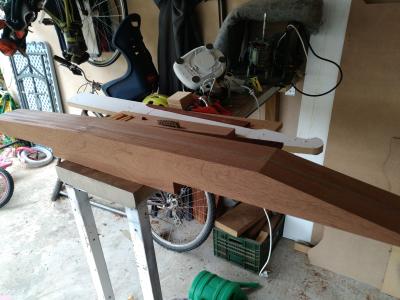

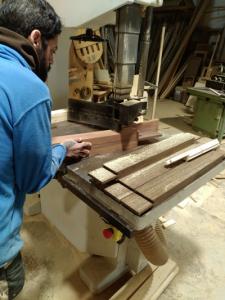

Y ahora con la ayuda del carpintero al que le compré el sapeli, corté la cara superior del bloque central con los ángulos de la pala a 13 grados y del cuello a 3.
Archivos adjuntos ( para descargar)
Subir
