Conmutador para Sg con 3 pastillas P90

Hola, Tengo una Epiphone Sg con tres pastillas a la que arreglé y mejoré muchas cosas. A saber:

- Circuitería
- Pastillas por P90
- Clavijas
- Vibrola

Le dejé 1 potenciometro de TONO y 3 de volumen, uno para cada pastilla.
Le pedí al luthier que me hizo los cambios que me pusiera el conmutador de la siguiente forma:

- las 2 pastillas funcionan con el conmutador como una guitarra normal y la pastilla del centro siempre funciona con el volumen. Solo la puedo apagar con el volumen.

Bien, me dejó un buen desastre porque el conmutador no funciona.

Alguien podría decirme cual debería ser el esquema correcto? El golpeador que me hizo (de ebano) se rajó y es feísimo y voy a cambiarlo por un golpeador enterizo.

Muchas gracias y saludos!

Mira, justo en este hilo estamos hablando de ese esquema.

Todo depende del selector que tengas.

En principio lo que quieres no es muy complicado.
Necesitas volúmenes independientes porque si no, cuando cierres la pastilla del centro conectas todo a masa y no suenas, y si cierras cualquiera de las otras dos envías la del centro a masa y no suenas.

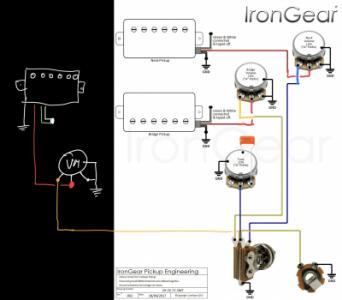

El esquema seria el clásico 2 hum, 2 vol, 1 tono, 3 way switch con volúmenes independientes.
Después añades la central conectada a su volumen normal (independiente) y de ahí a la salida del selector, que a su vez va conectado al pote de volumen.

Este es el más sencillo.

#3

Voy a probarlo! muchas gracias!!!
