Conexión Telecaster

Hola:

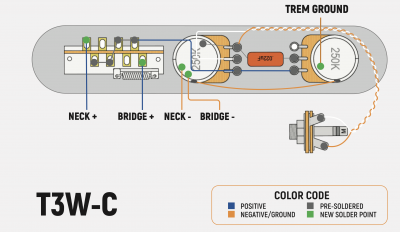

Necesito instalar una pastilla en el puente de una Telecaster. La pastilla tiene 4 cables. Me gustaría saber si es posible instalarla en el circuito que se muestra en la foto. En el diagrama se muestra una pastilla de puente con 2 cables pero en mi caso son 4 cables.

Archivos adjuntos ( para descargar)

OFERTAS Ver todas

-52%

Hughes&Kettner Spirit AmpMan Modern

96 €

Ver oferta
-15%

Kemper Profiler Player

579 €

Ver oferta
-16%

Daddario NYXL0946

11,7 €

Ver oferta

#1 4 cables? Qué pastilla es?

1 respuesta directa

Si es posible, un vivo va al selector del puente y el otro al del puente + mástil, si no sueldas en el del selector del puente mas mástil tendrás dos selectores de mástil

#2 Dimarzio Chopper T

https://www.dimarzio.com/pickups/rail-hum-canceling-tele/chopper-t-bridge

Has probado continuidad entre vivos y tierras?

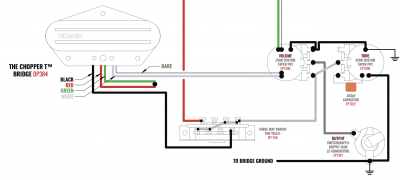

No he probado nada porque no tengo ni idea, pero veo en la pagina de Dimarzio que hay que unir 2 de los 4 cables. Y los otros 2, uno al volumen y otro al selector.

Archivos adjuntos ( para descargar)

1 respuesta directa

Si tiene un tester pruebas en continuidad y los que pitan estan conectados entre ellos, pero viendo tu esquema, creo que solo tienes que seguir eso, el rojo y el negro al selector como te indica y el verde y gris al chasis del pote. El resto de conexión creo que da por hecho que la configuración standard es así.

1 respuesta directa

#6 Imaginaba que era esa pastilla

Ya lo tienes. A veces no tienes el mismo selector de pastillas que en el diagrama y cuesta un poco ver dónde va, pero mira si el resto de cables están de la misma forma en el selector y lo verás claro si es así.

#7 En la foto rojo y verde van unidos.

#9 ahora entiendo porque no entendías jaja, dicho eso tampoco entiendo lo de tener esos dos conectados 🤔

Los 4 hilos indica que se trata de una humbucker en tamaño single, si quieres hacer cosas como push pull o coil split usarás los 4 cables, si quieres usarla como humbucker y nada más, dos cables no se conectarán, ponles cinta de aislar para que no te den problemas uno irá al switch y otro a tierra y fin

No detallo los colores porque no estoy familiarizado con las pastillas DiMarzio

Si, solo como humbucker.

Tiene sentido usar solo dos cablee.

1 respuesta directa
